简单遥控器检测电路，自制遥控器检测仪

时间:2012-09-12 10:28来源:未知 作者:admin 点击: 次
经实验，发现用两只三极管组成的复合管，将光敏二极管接收到的红外脉冲信号放大，再用发光二极管显示，效果很好，电路简单，电源电压只要3伏即可。 图中R1可在1～20K的范围内选取；LED选用高亮度发光二极管；R2限制通过发光二极管的电流不超过5mA。 由于耗电

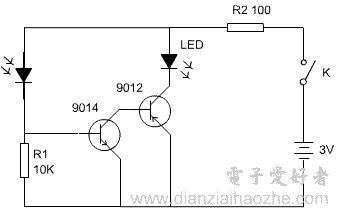

经实验，发现用两只三极管组成的复合管，将光敏二极管接收到的红外脉冲信号放大，再用发光二极管显示，效果很好，电路简单，电源电压只要3伏即可。

简单遥控器检测电路，自制遥控器检测仪

　　图中R1可在1～20KΩ的范围内选取；LED选用高亮度发光二极管；R2限制通过发光二极管的电流不超过5mA。

　　由于耗电不多，可用2节五号电池或2节钮扣电池供电。整个装置可装于笔型手电筒或小方盒中，光每二极管的位置于遮光的小筒内，免受自然光和其它光线的干扰。

　　装好后，使光敏二极管置于背光方向，打开电源开关K，发光二极管应不发光。将光敏二极管对着亮光处，发光二极管应立即发光。经过这样实验，这只遥控器检测仪就可使用了。若用完好的遥控器对着光敏二极管按下按键，发光二极管应发光；遥控器损坏或按键失灵时，发光二极管不发光。
