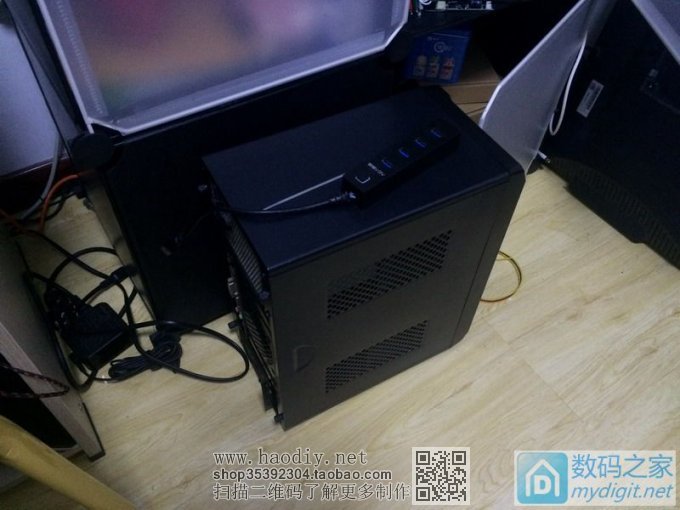

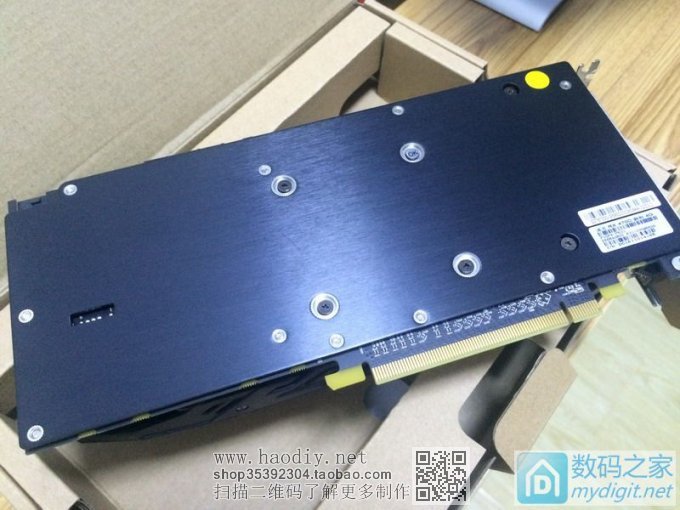

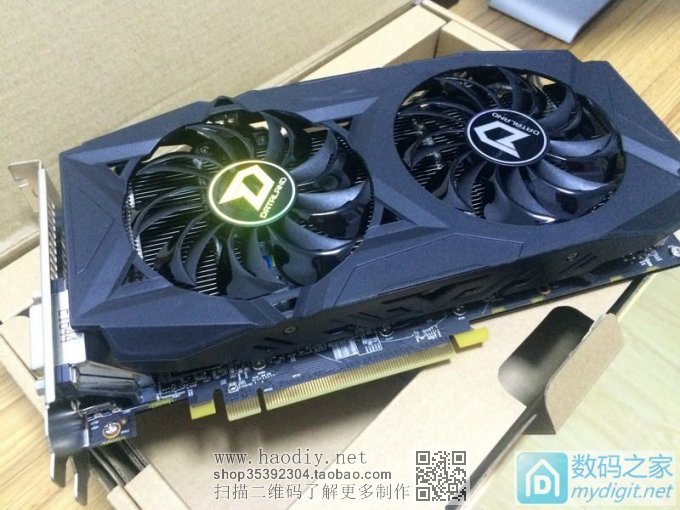

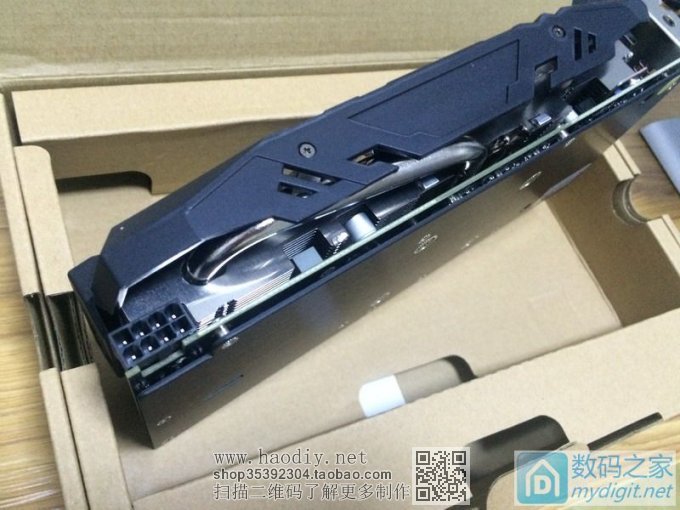

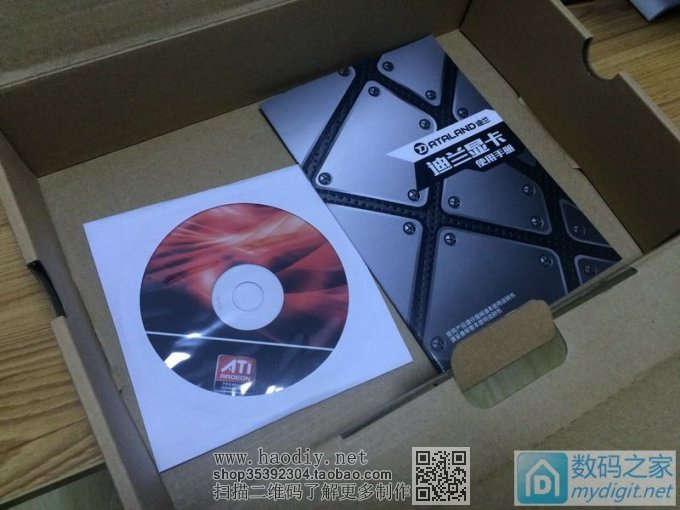

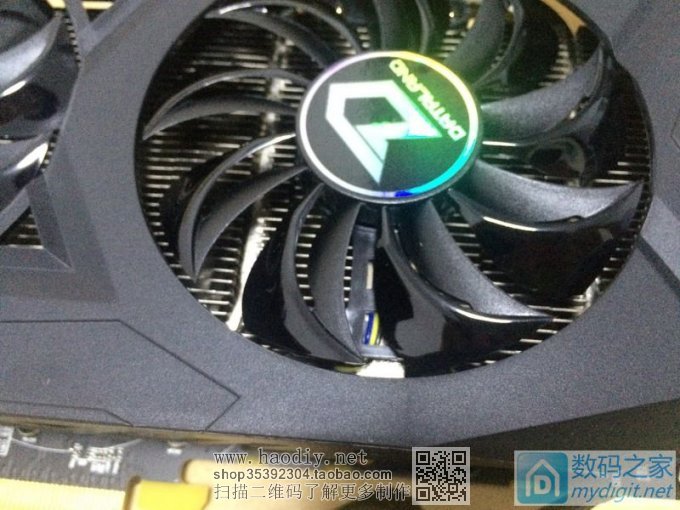

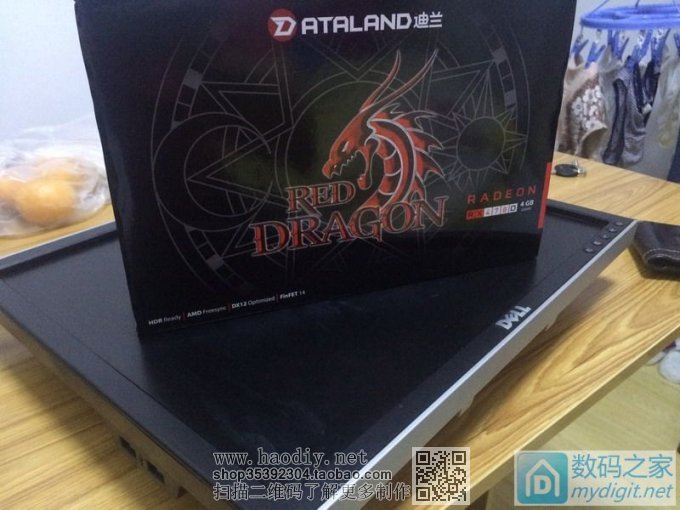

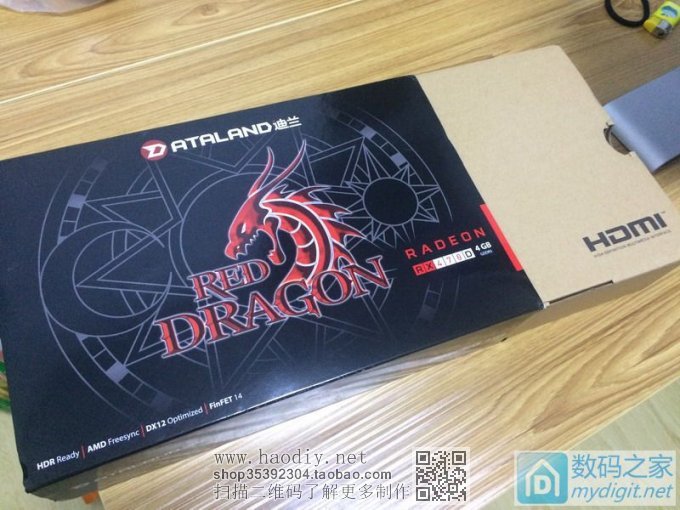

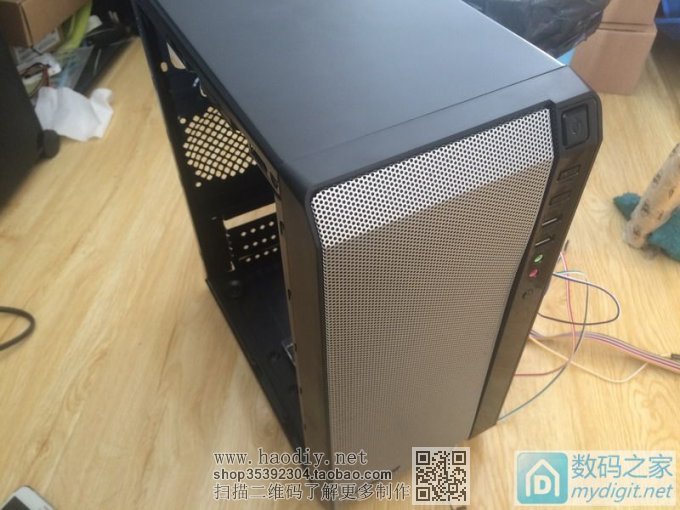

朋友在公司仓库里发现的，和老板谈了一下300块卖给我。 一共是 i5 760 x1 i3 530 x1 微星H55M主板 x2 2G DDR3 金士顿 x2 G31 x1 G2160 x1 DDR2 2G x1 GT210 x1 总体上还是很值的，到手了之后想着正好自己缺一台台式机，就留了最好的一套自己用了 于是乎出现了如下配置 I5 760 4C4T 2X2G DDR3 H55M主板 鑫谷小机箱 TT威龙300W电源 迪兰恒进 RX 470D 4GD5 金士顿 120G SV300 Dell 2209WAf显示器 除了显卡是新买的，其他都是二手，总价不超过2K 首先是机箱，因为成本(qiong)原因，买了个便宜的小机箱，花了79块

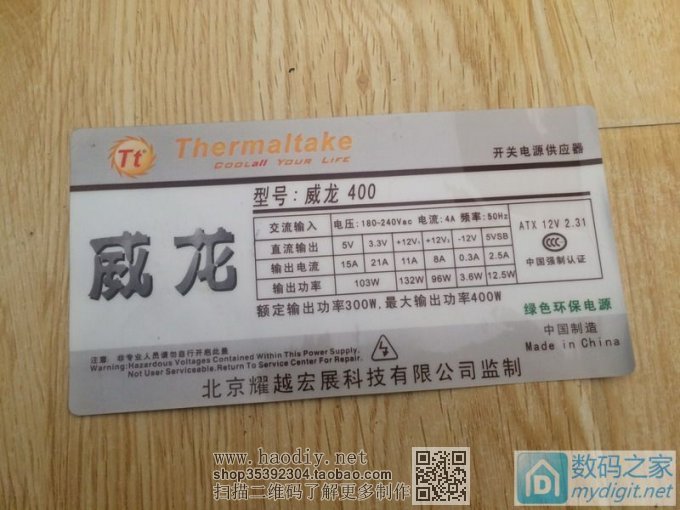

支持ATX电源，M-ATX主板，25CM的显卡，最多能装4块硬盘 电源，在店里拿的二手，这是能找到的不花钱的最好的了，最后发现功率不够，偶尔会掉显卡驱动

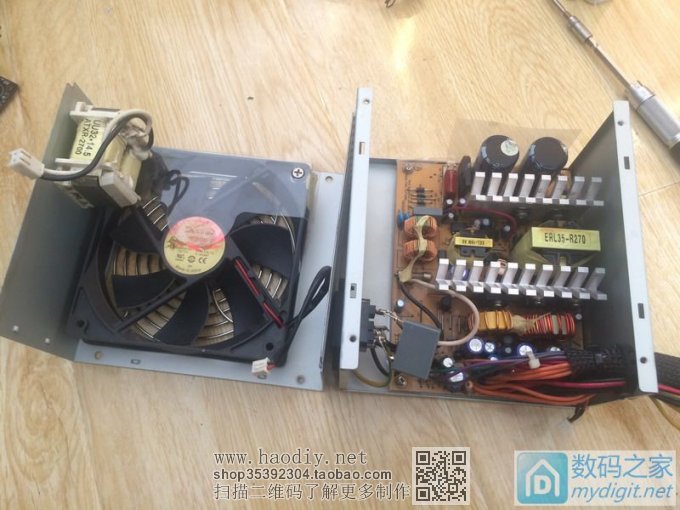

拆开清理了一下，被动式PFC，风扇有一块塑料的整流罩，大体看做工只能算是过得去，起码不山寨

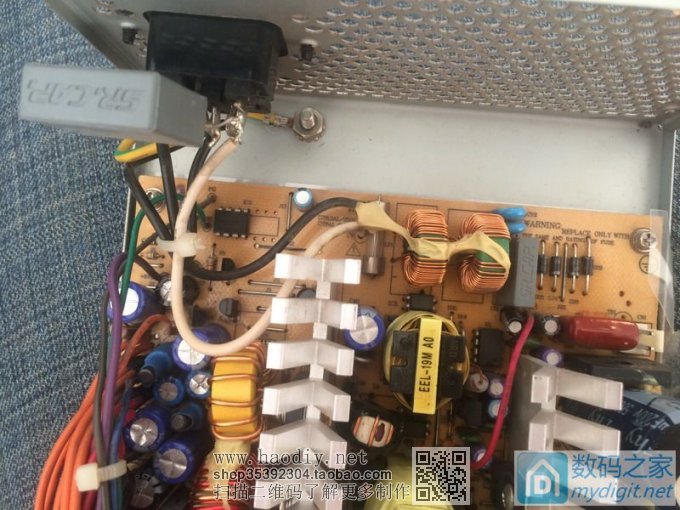

EMI电路还算完整

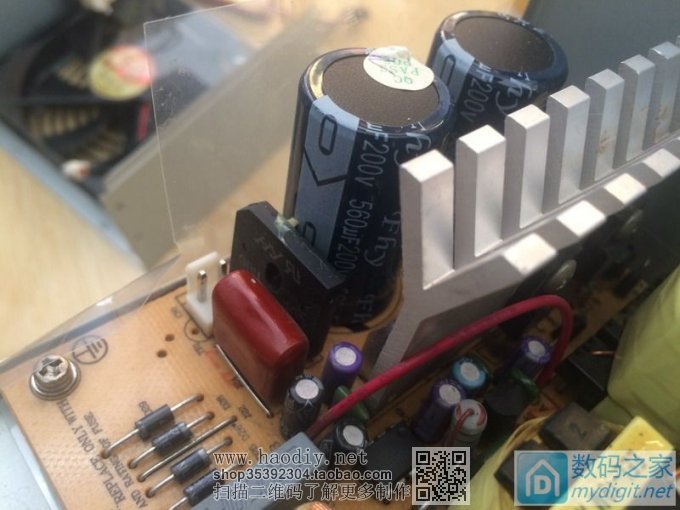

主电容200V 560UF*2 等效于400V 280UF， 对于一个300W的电源来说还可以

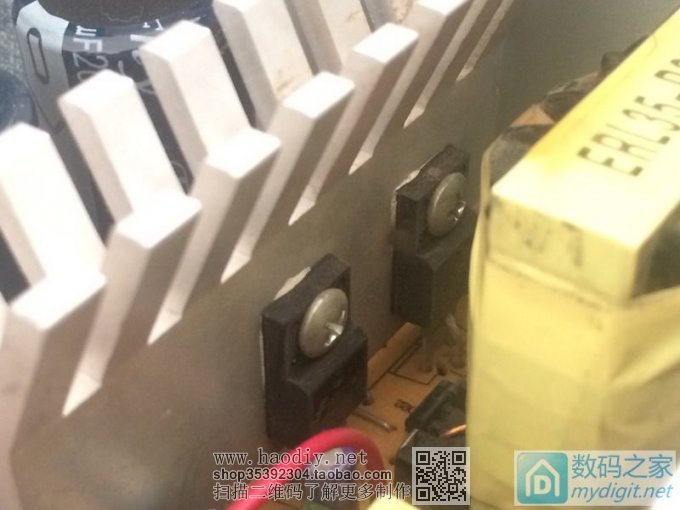

初级开关管，应该是普通的两个NPN开关管

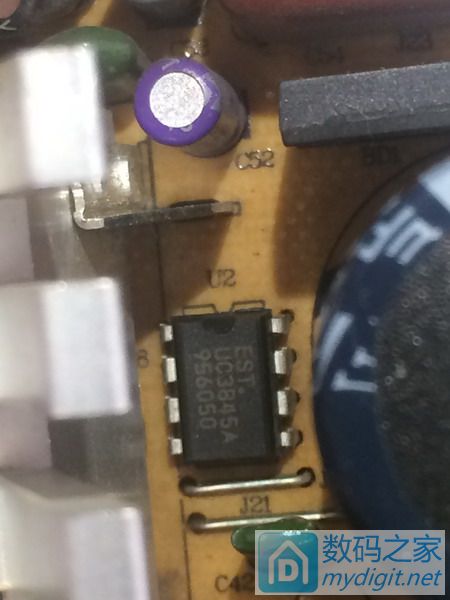

主电源控制芯片,UC3845A

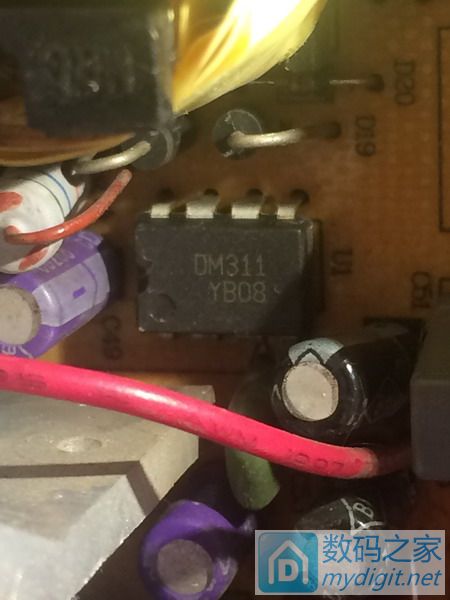

DM311 辅助电源芯片

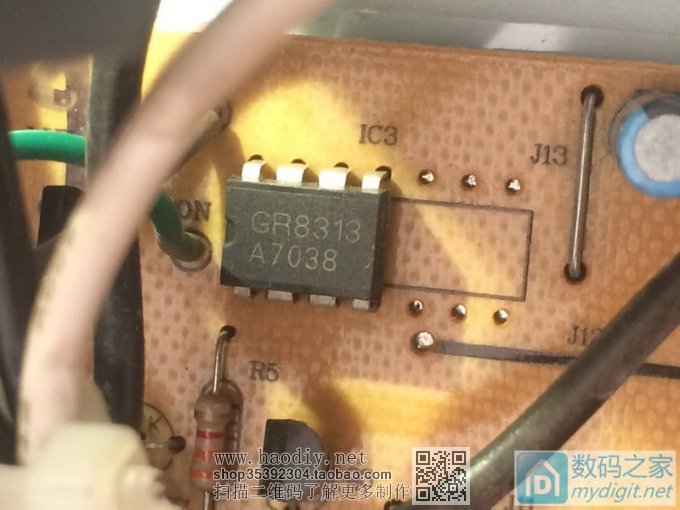

次级的GR8313芯片

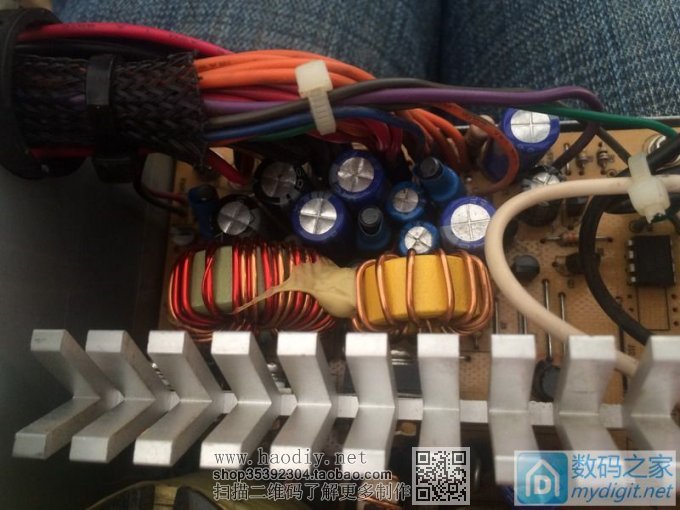

次级滤波电容

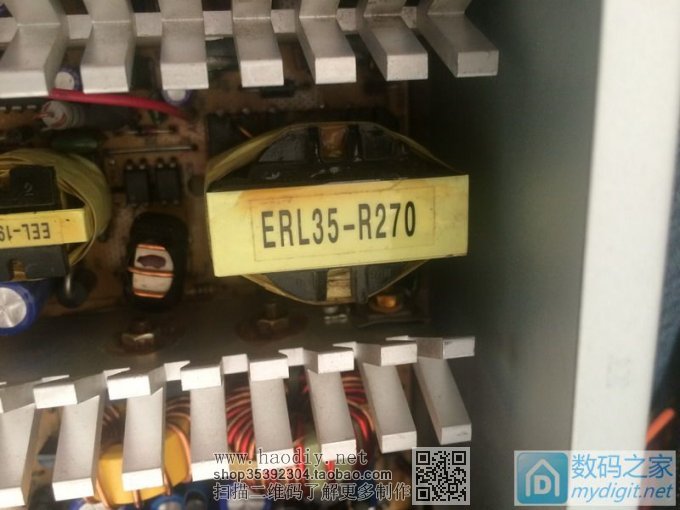

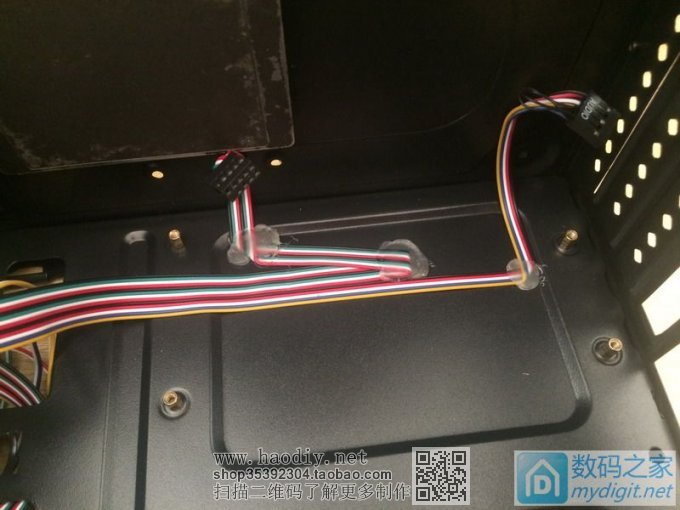

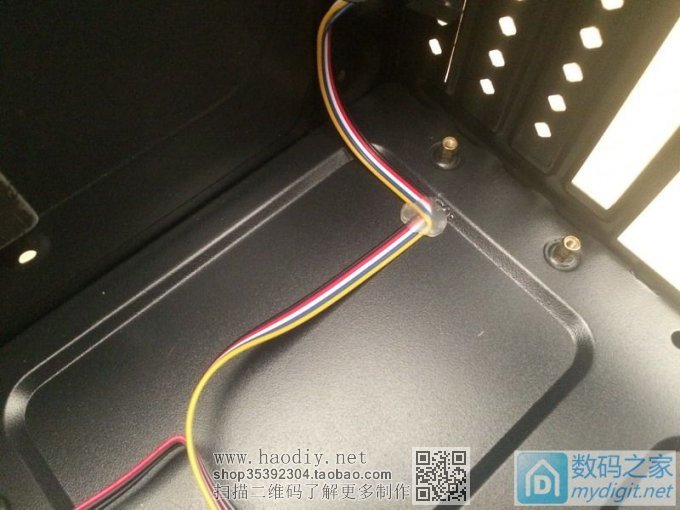

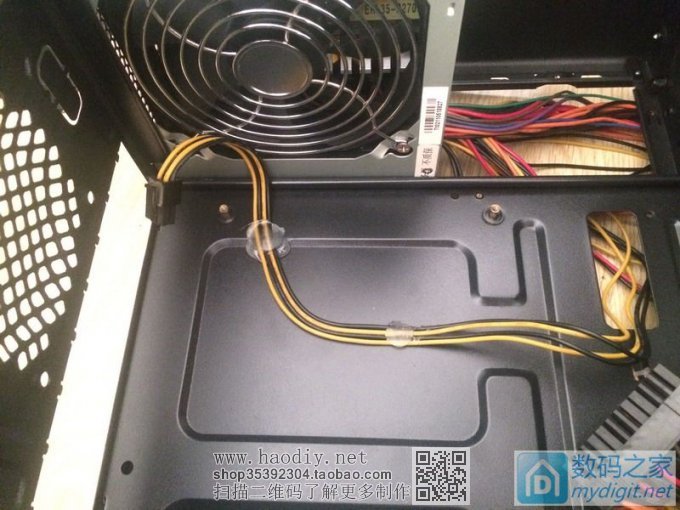

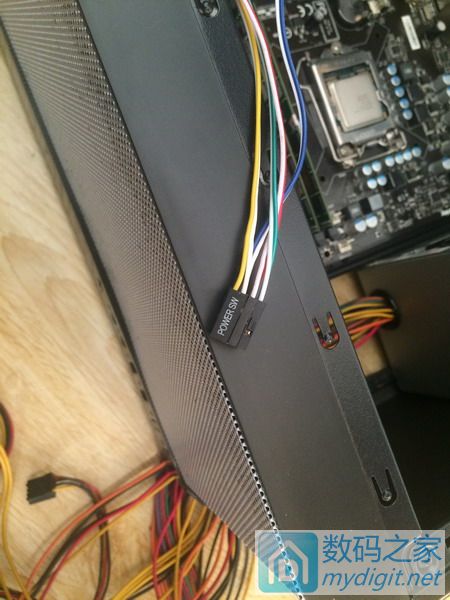

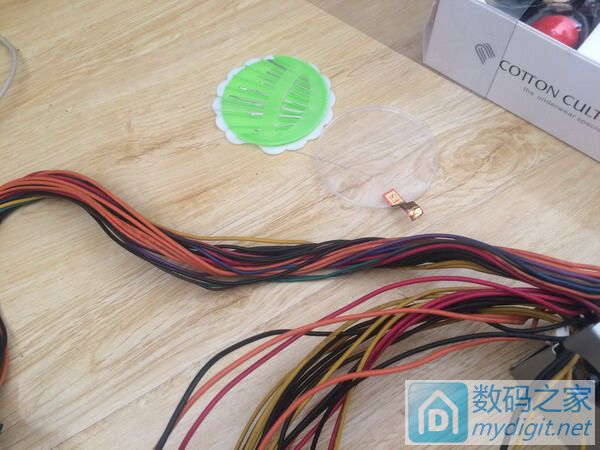

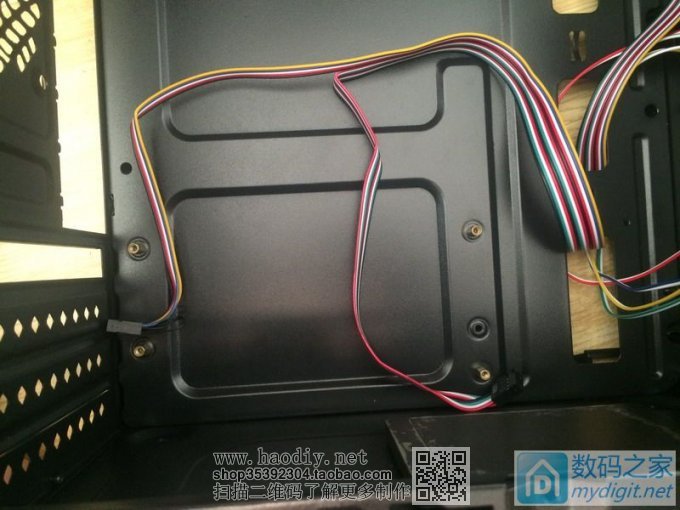

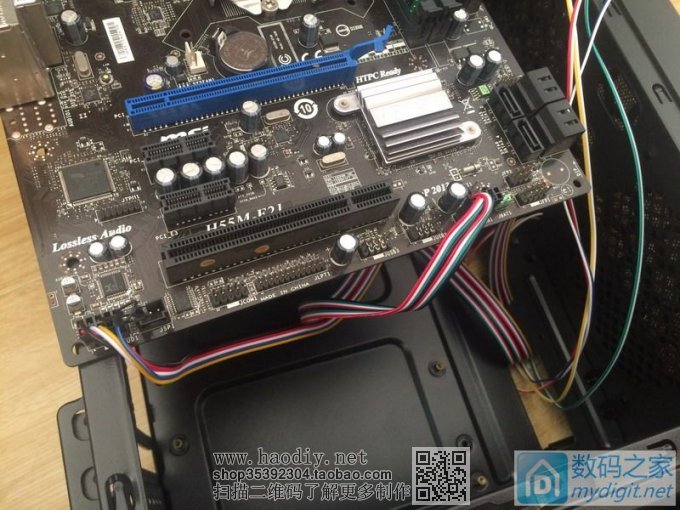

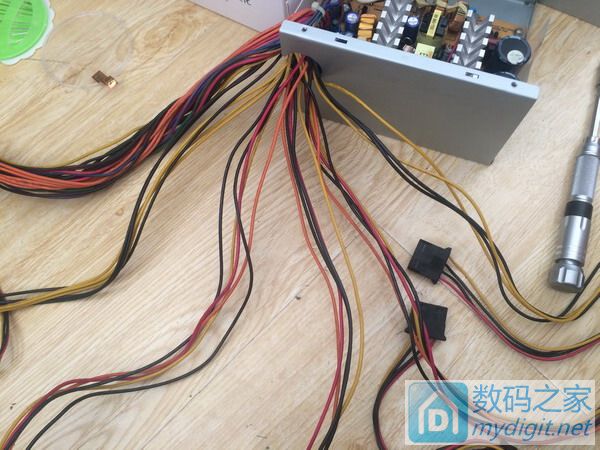

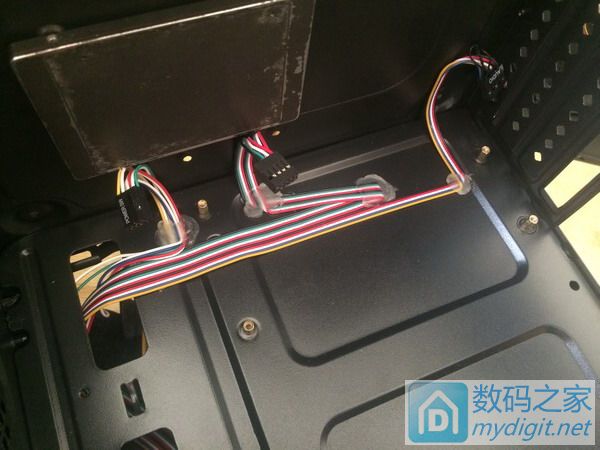

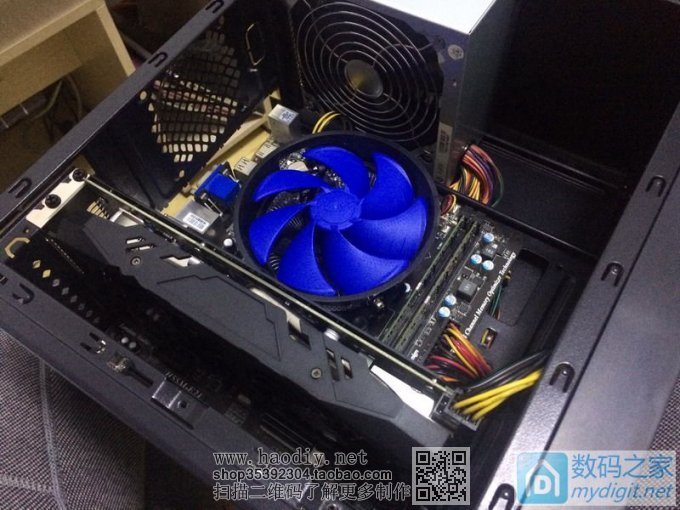

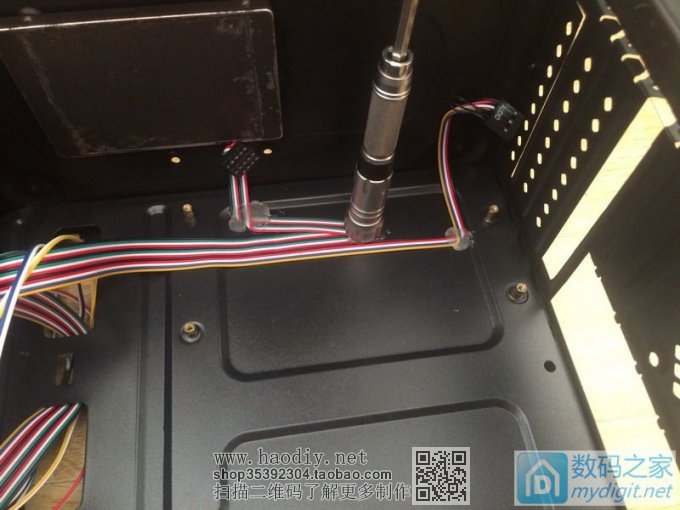

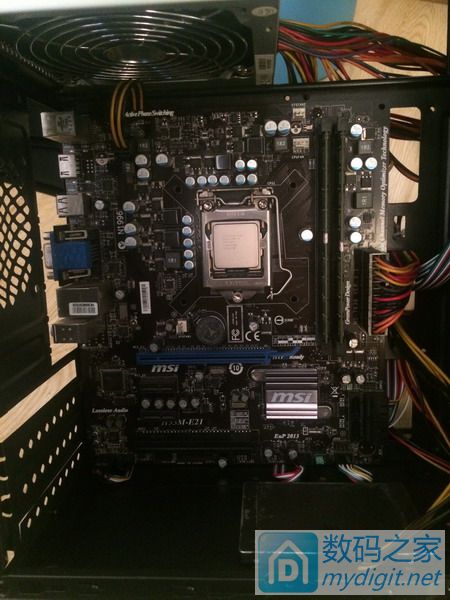

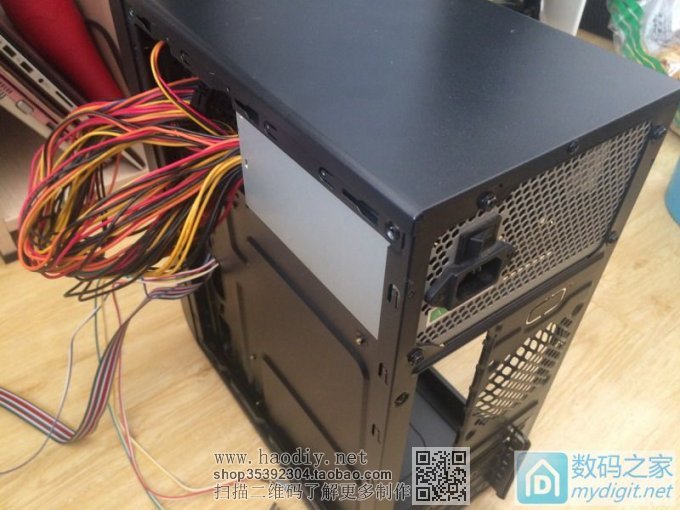

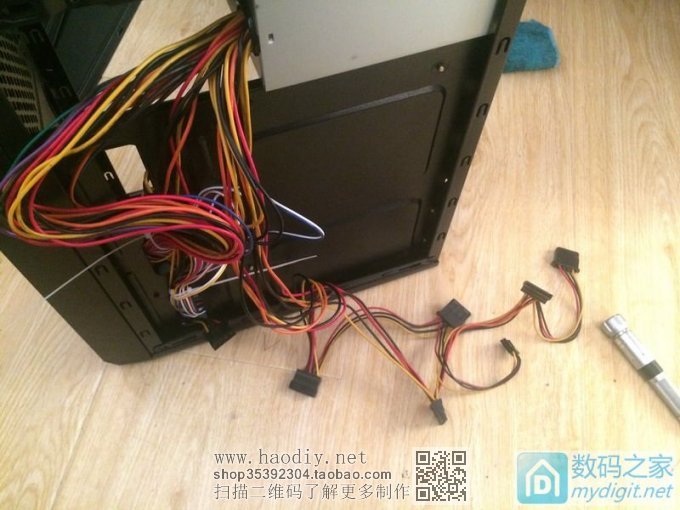

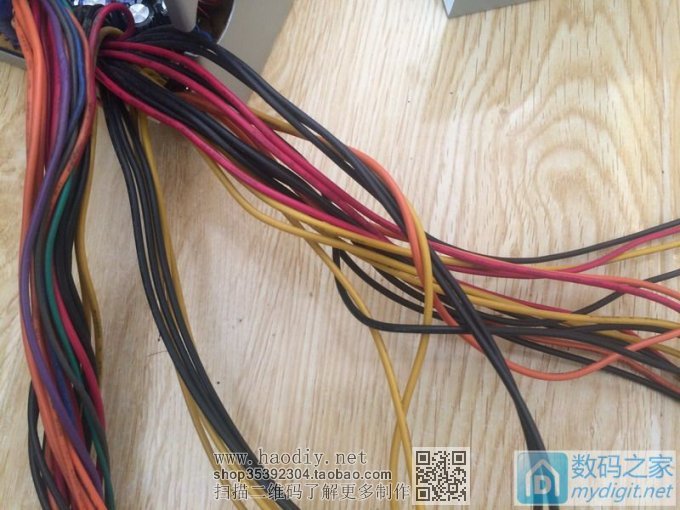

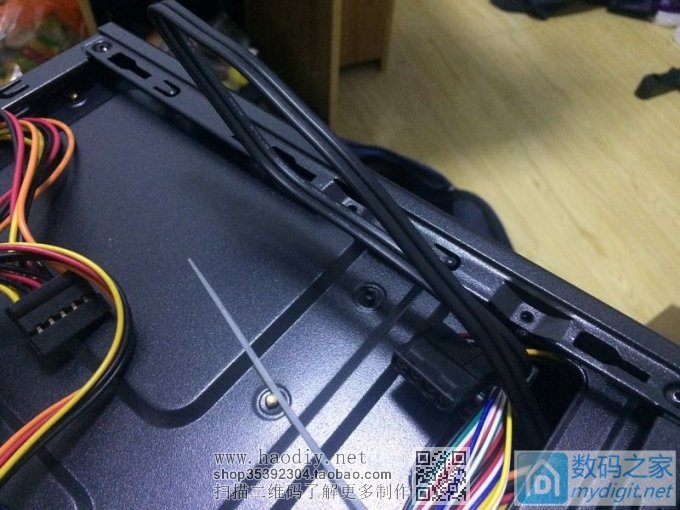

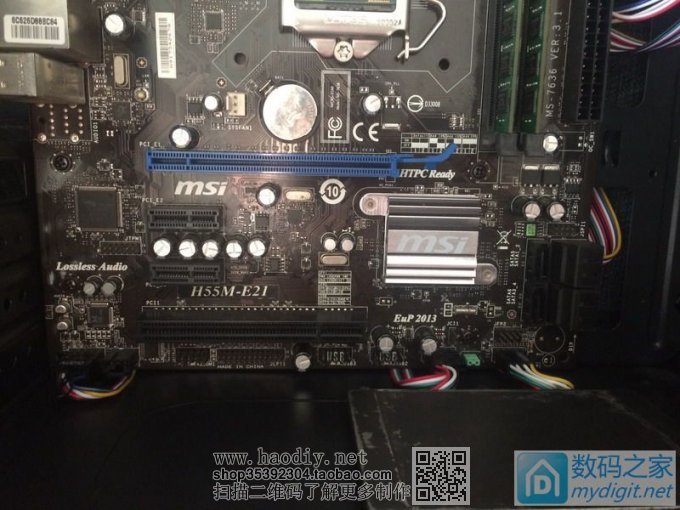

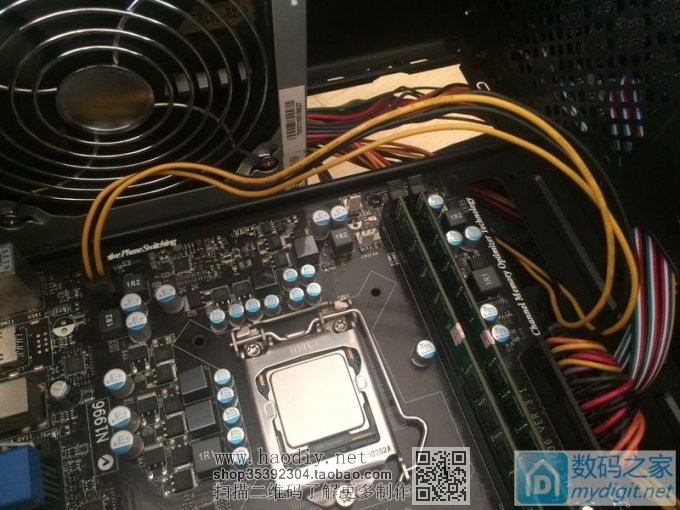

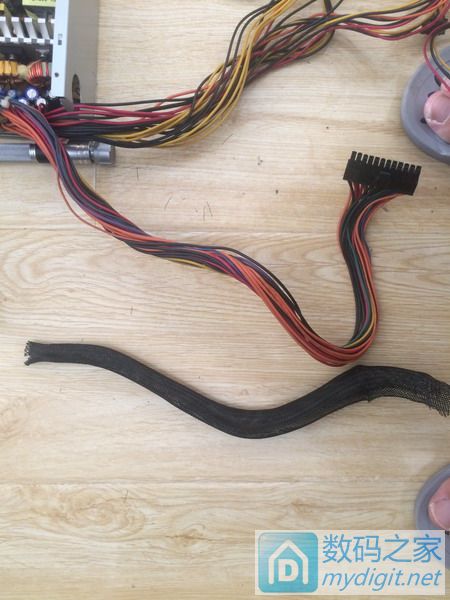

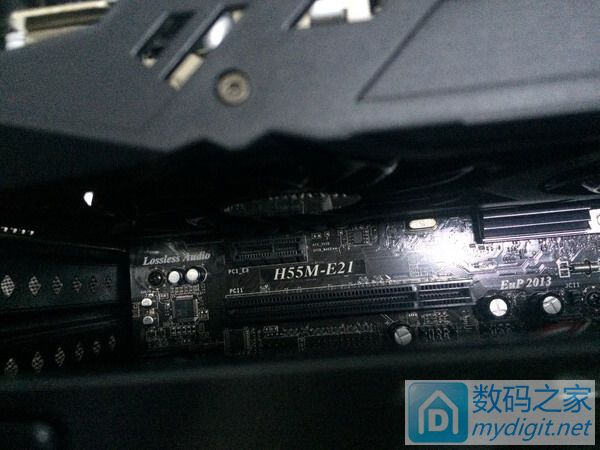

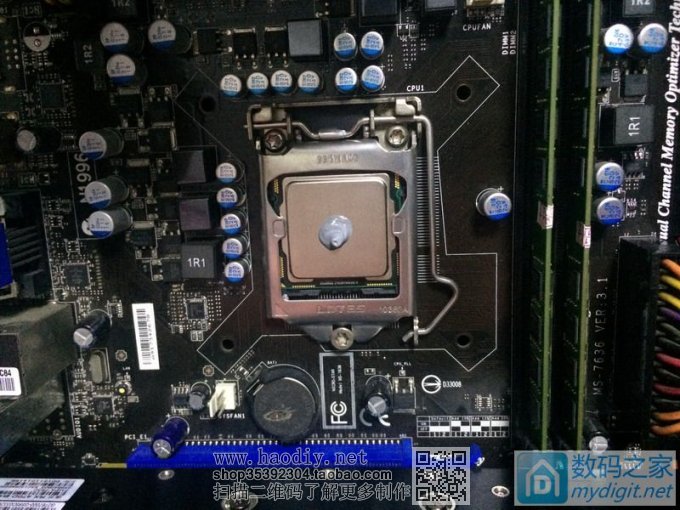

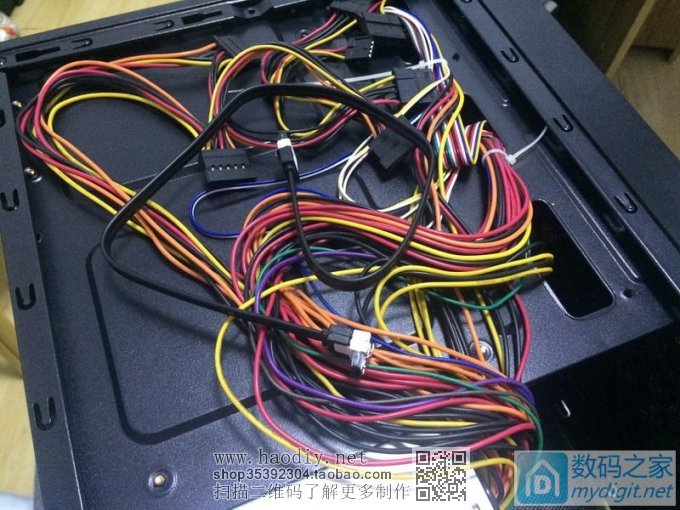

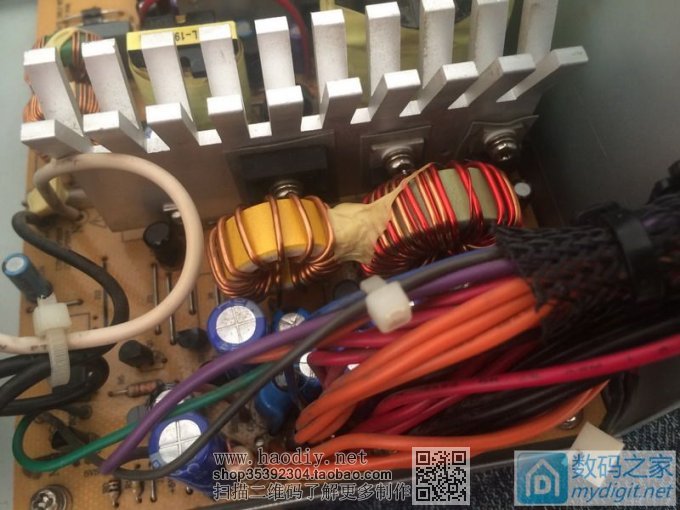

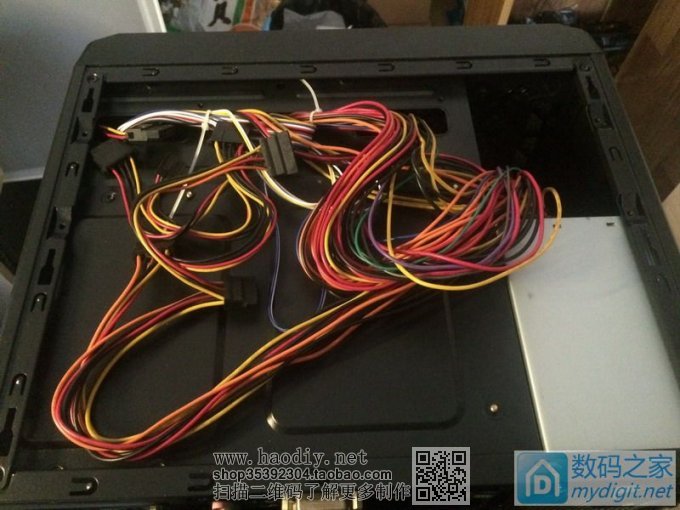

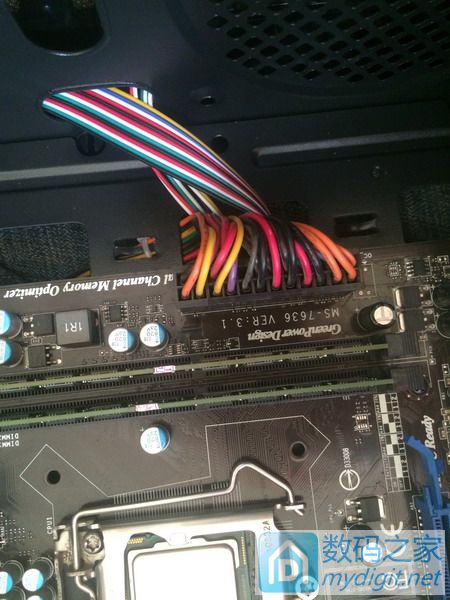

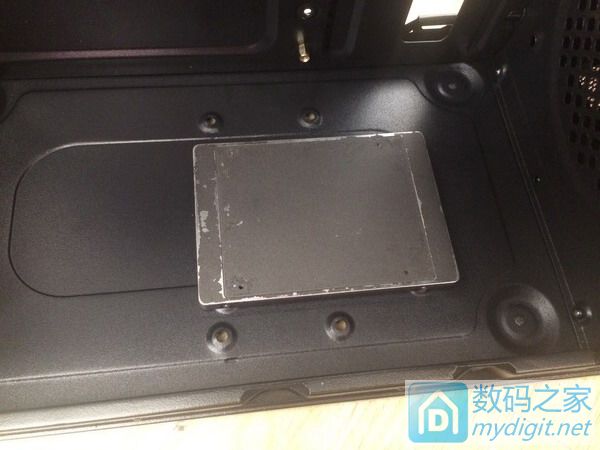

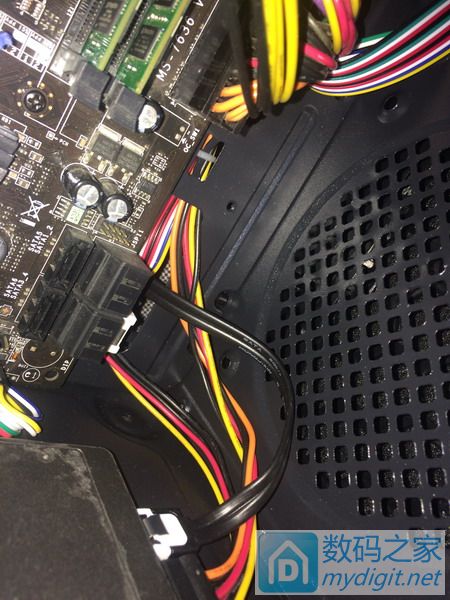

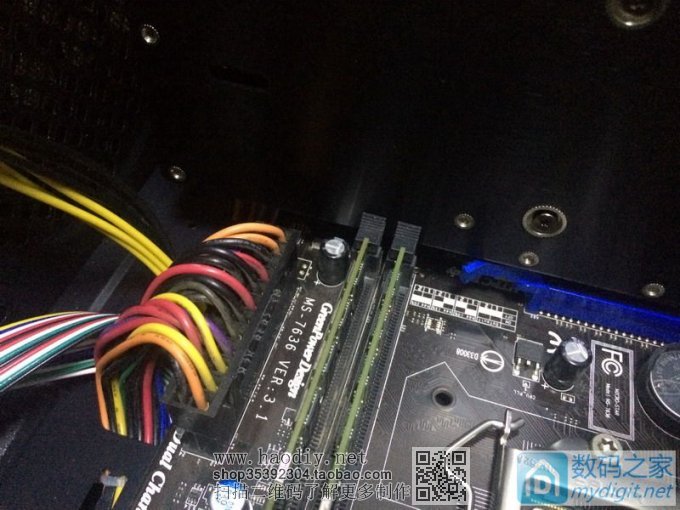

肖特基管，保留着以前的那种3.3V电流余量比较大的设计方式  ERL35-R270 对付这个300W的电源足够了  由于要做背线，所以要把输出线整理一下，首先切开蛇皮网，这对下一步的整理不利  出厂时好多线只是接上就好，没有经过整理，经常会看到这种情况  使用绣花针从插头种把针拔出来，重新理线插回去  理好的样子，强不少，就这样了  安装硬盘，客户淘汰下来的老硬盘，老款SV300，外壳很厚，和Intel 330差不多  安装好电源  准备连接机箱前面板的排线  直接从后面走线太软，机箱也没有留走线孔，怎么办呢  我的方法，控制好长度，弯折90度，热熔胶固定  趁热用22合1刀柄固定  固定好的效果  开关复位等排线也沾在一起  全弄好的效果  装好主板的效果
|
