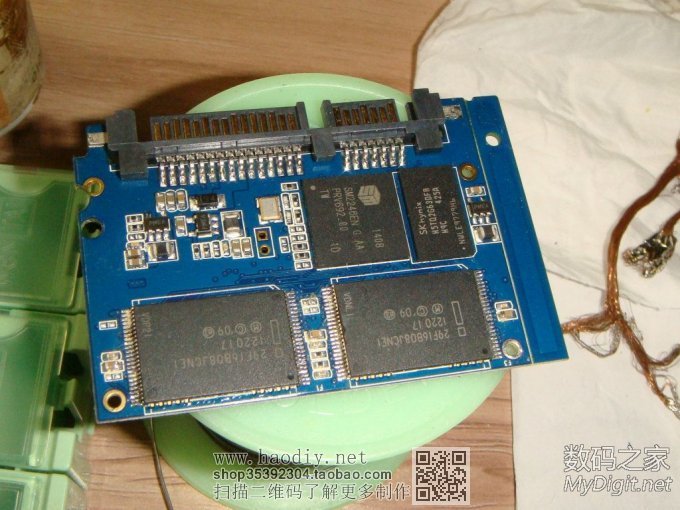

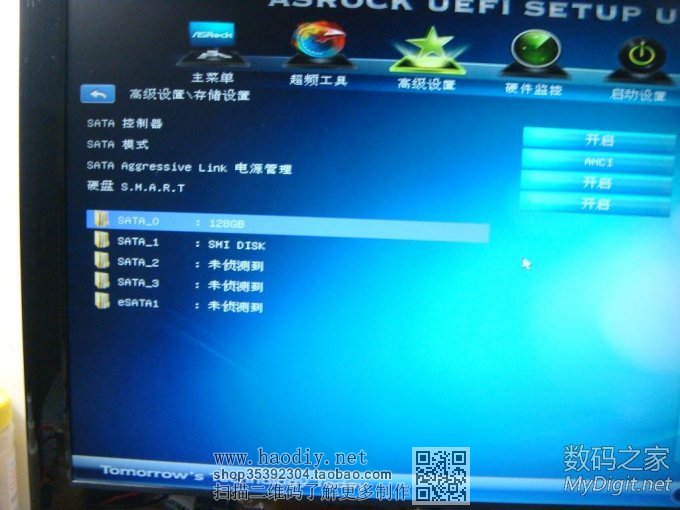

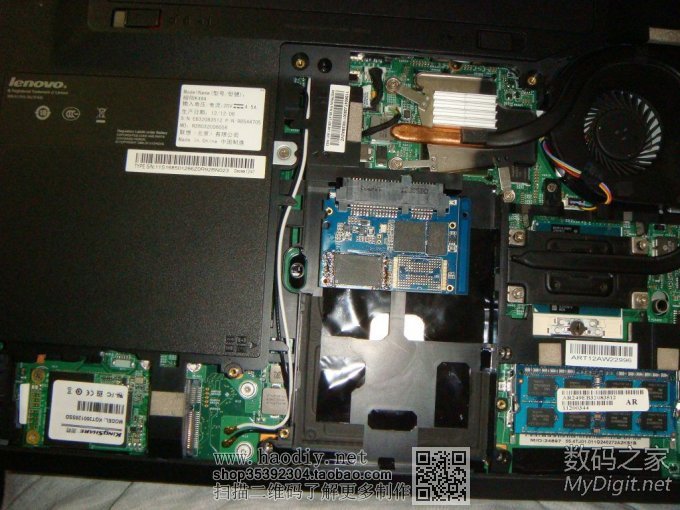

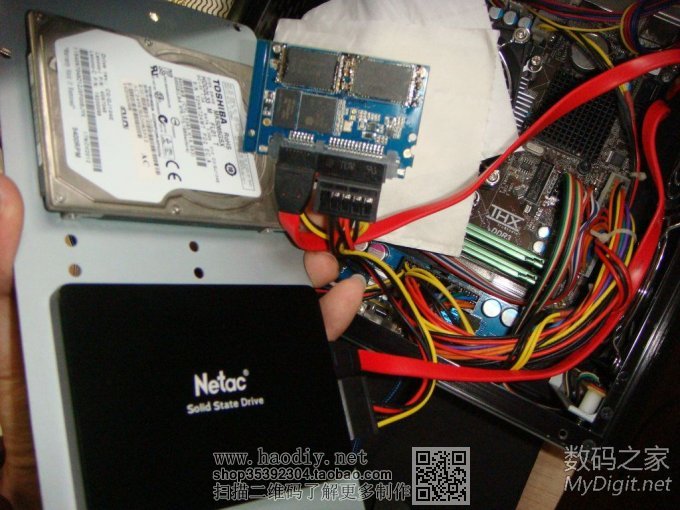

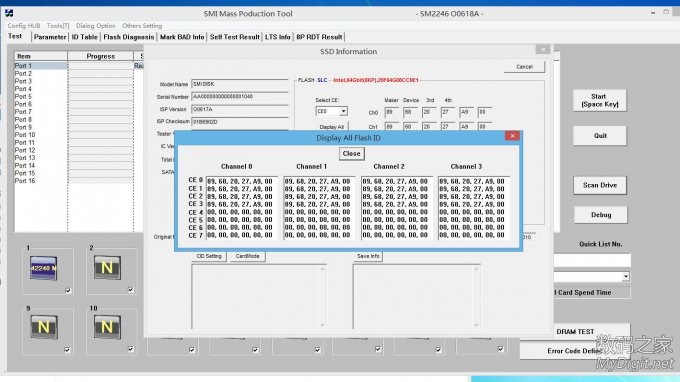

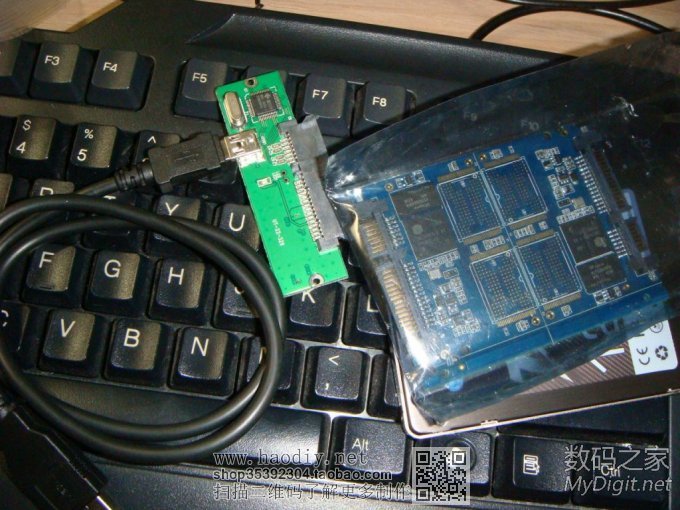

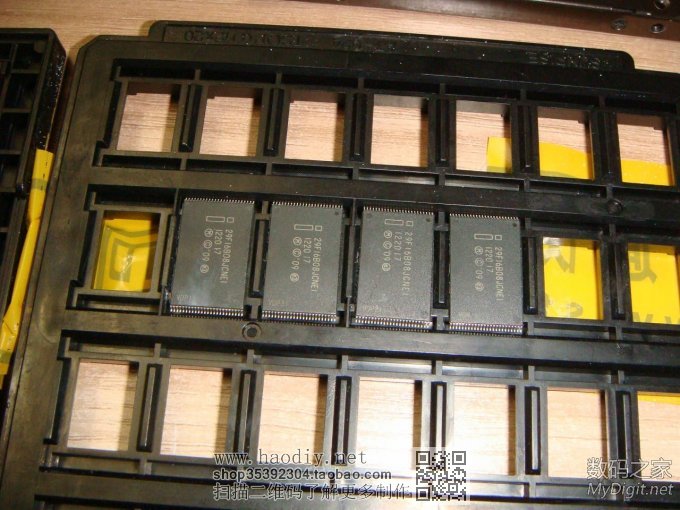

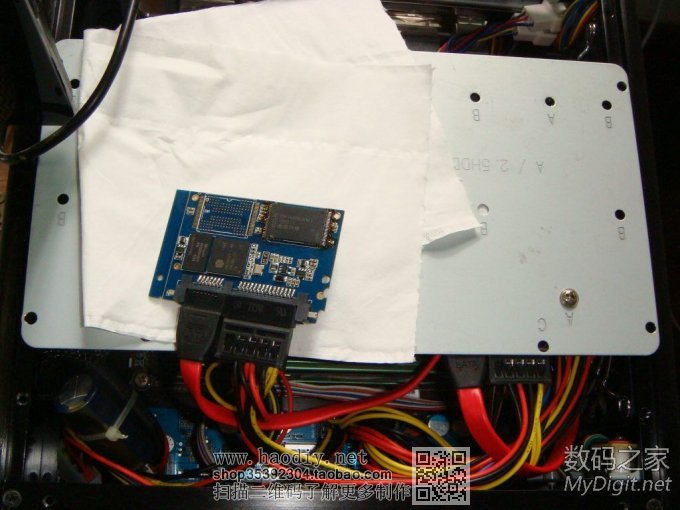

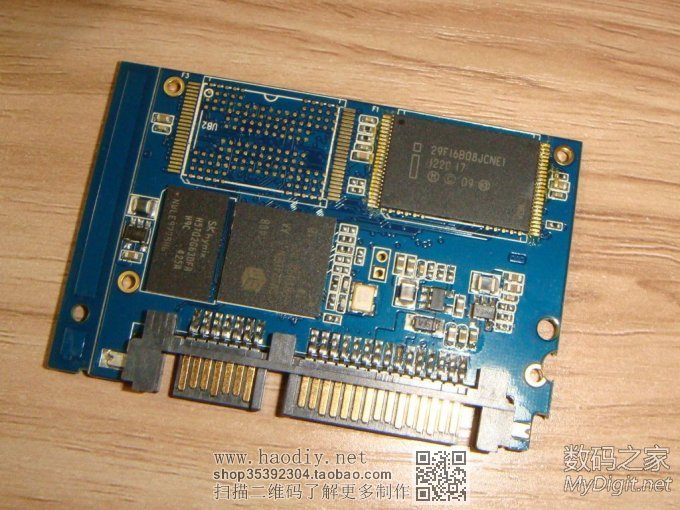

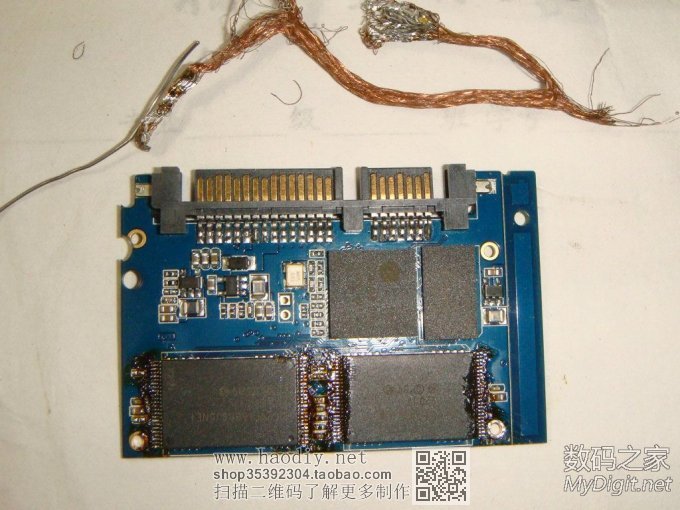

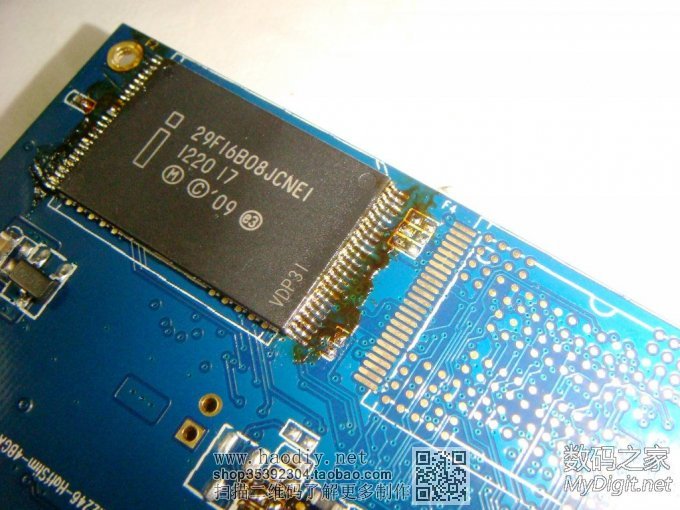

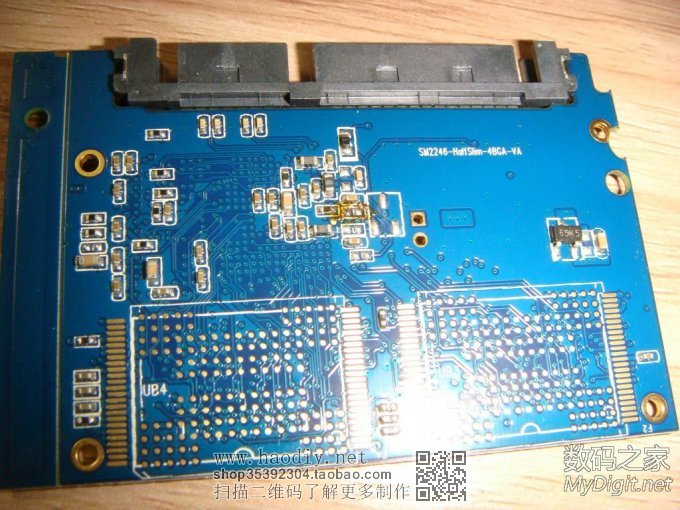

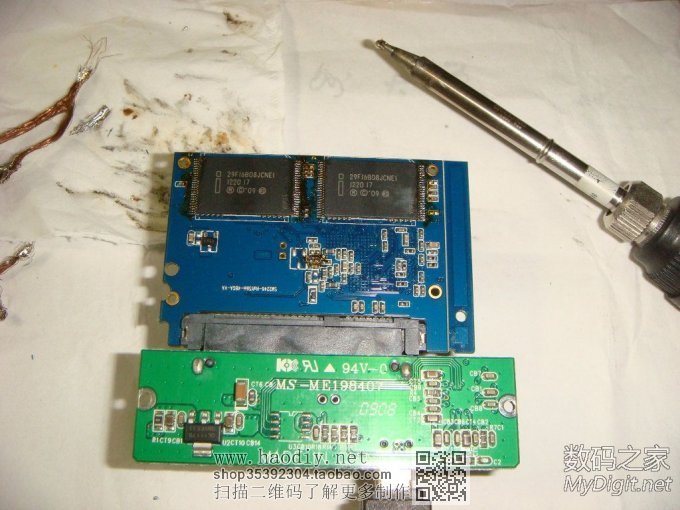

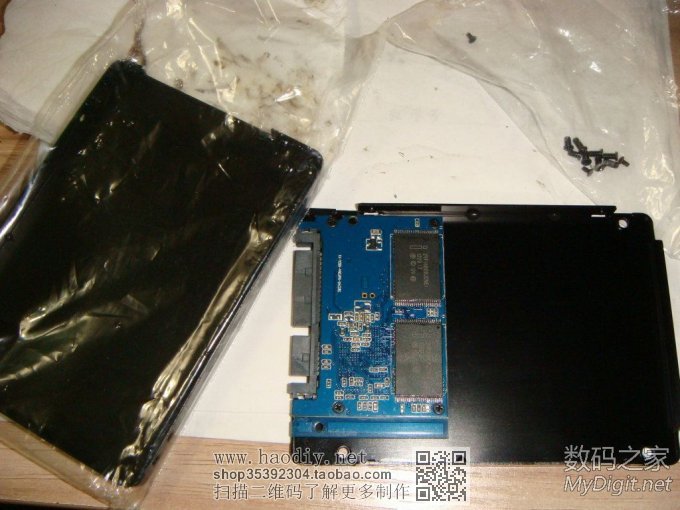

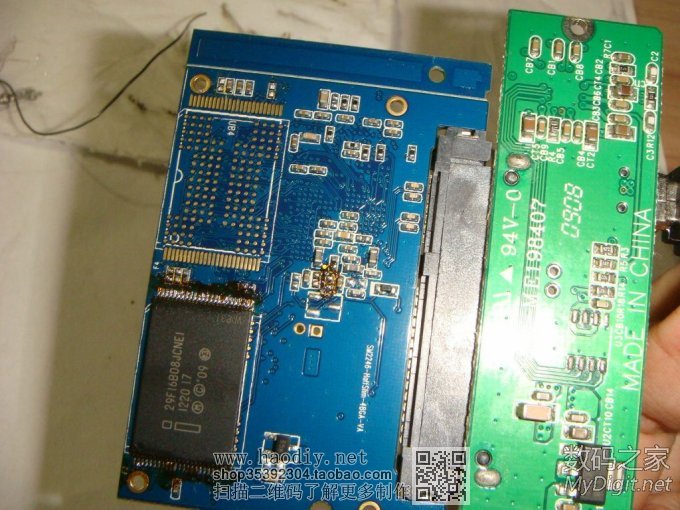

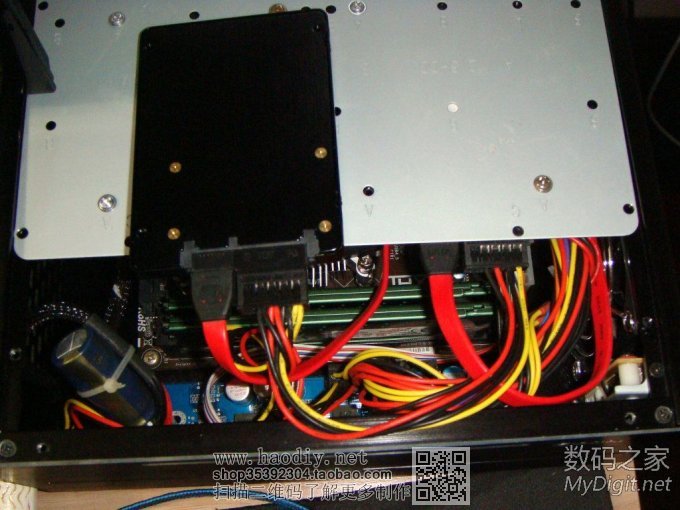

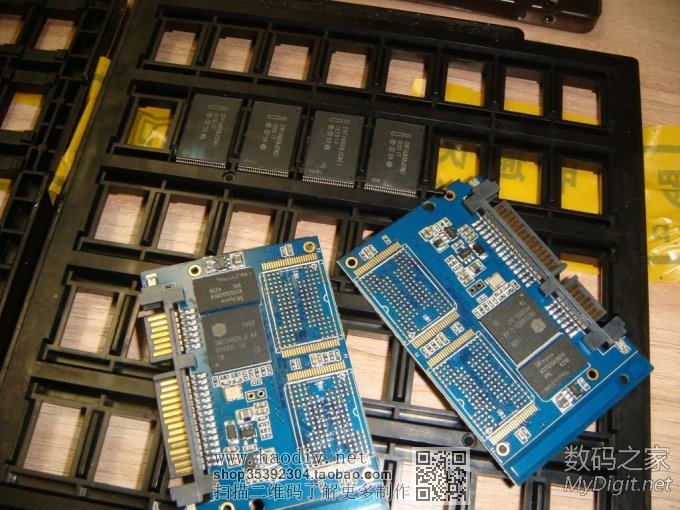

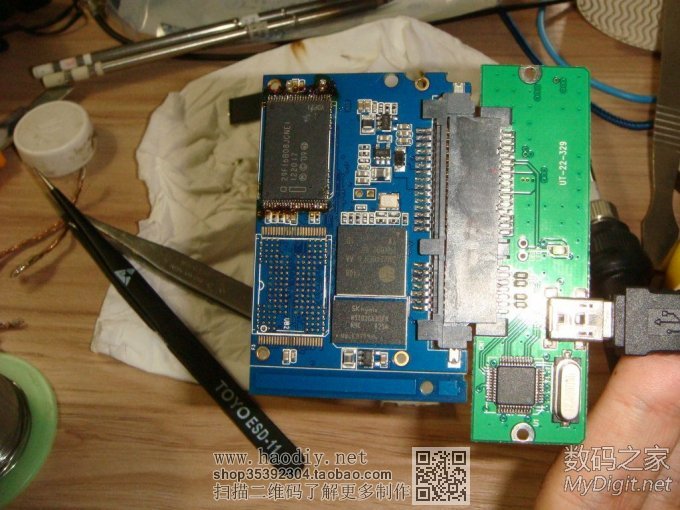

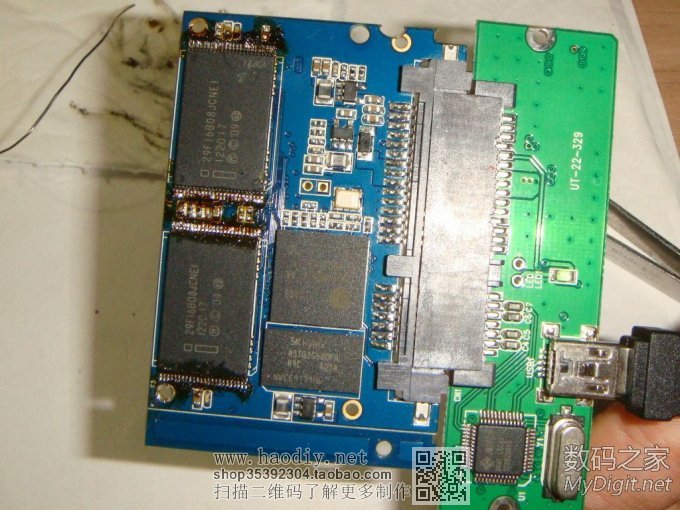

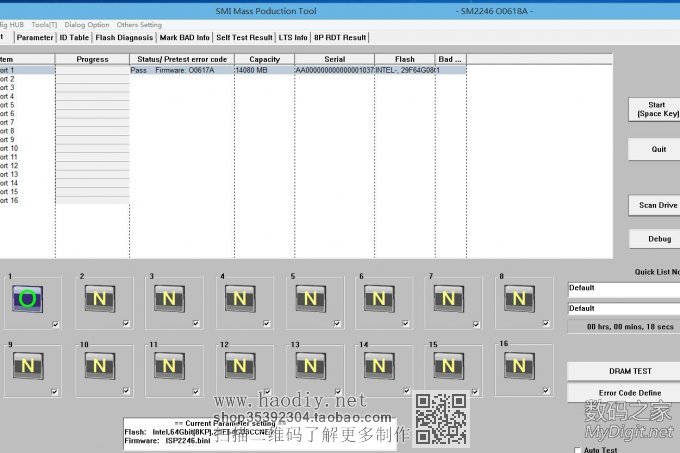

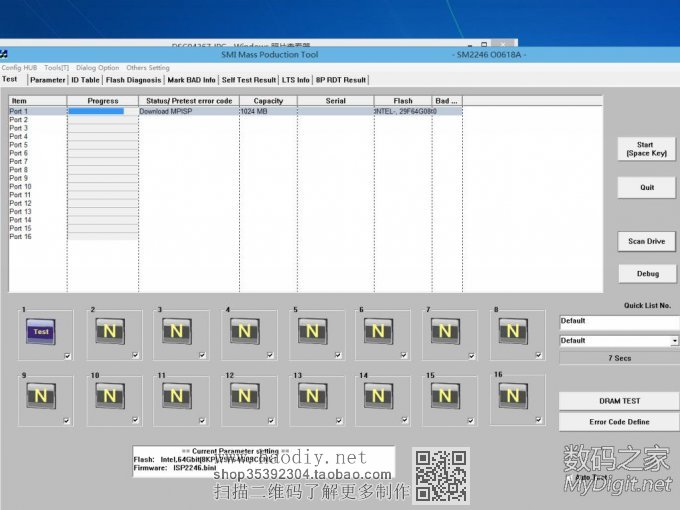

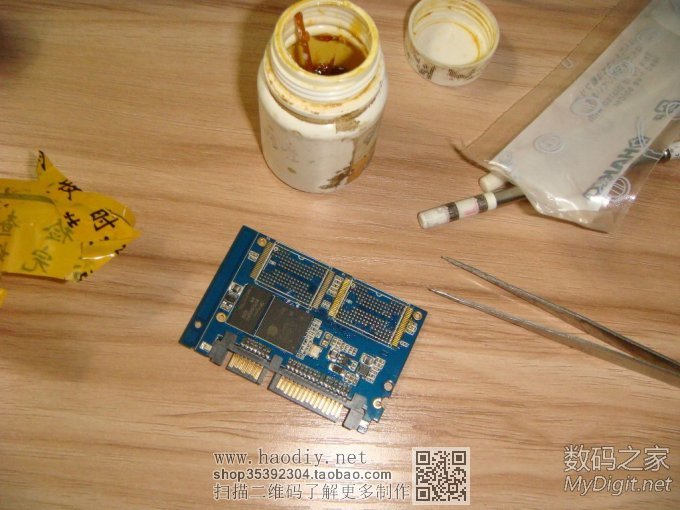

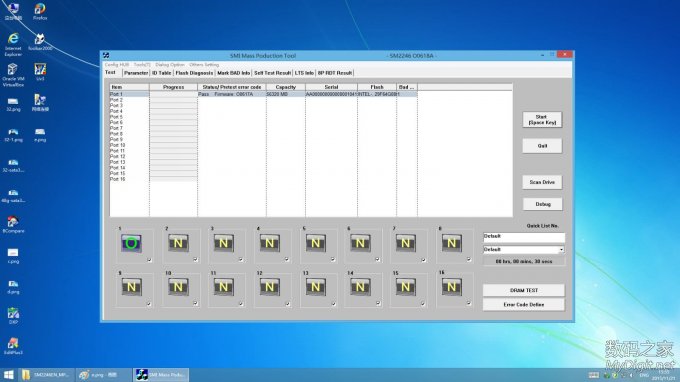

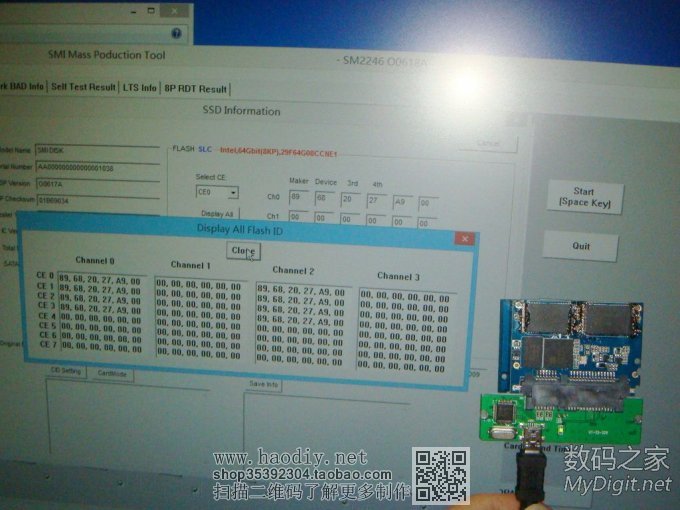

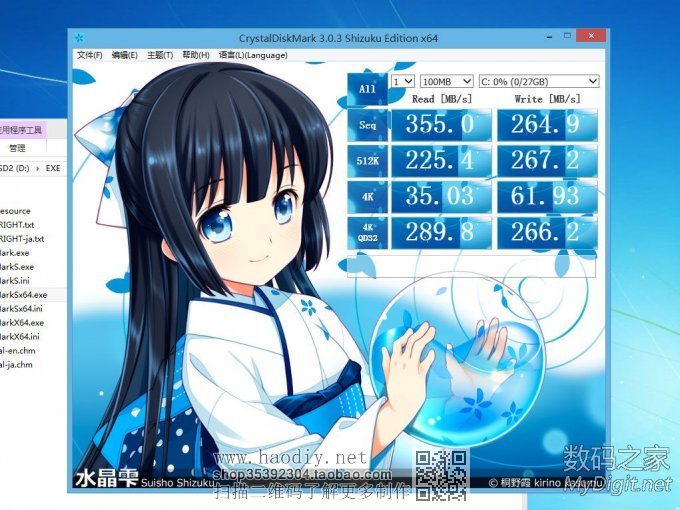

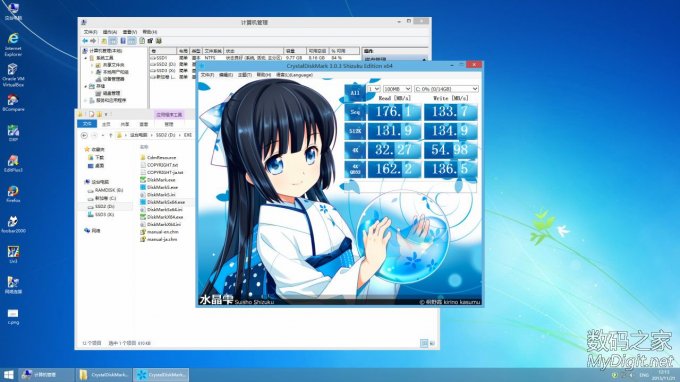

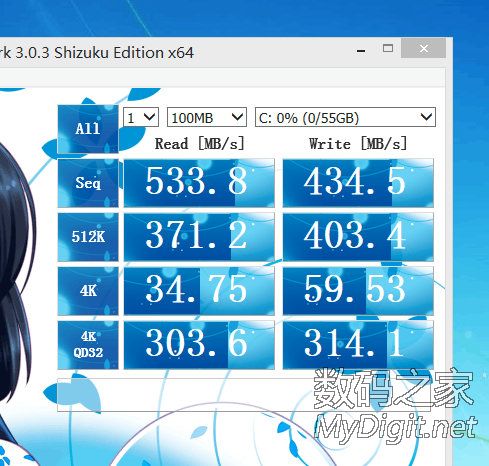

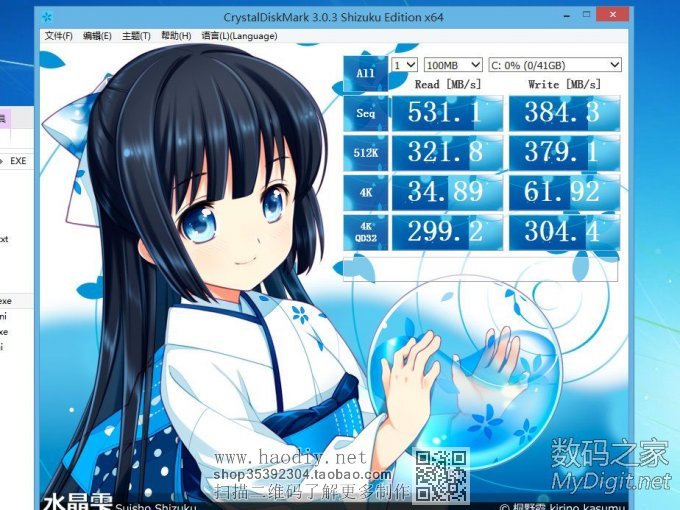

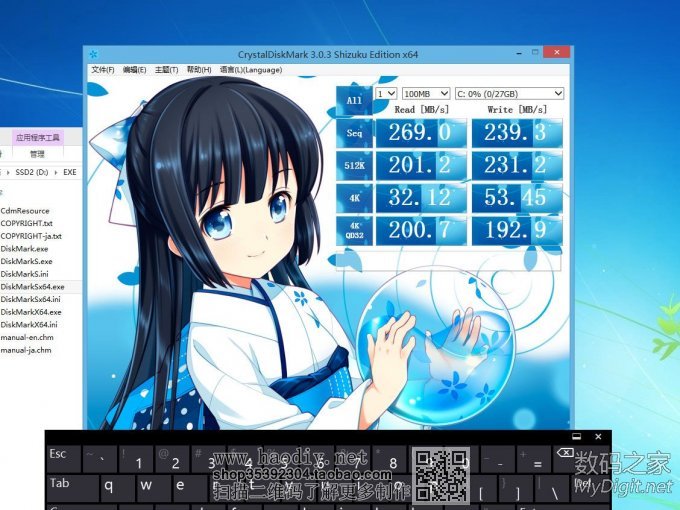

动手做一块SSD和做一只U盘一样,我们需要主控板(配套外壳),闪存这两件即可。 这次DIY的是SM2246EN主控的SSD,选择这个主控是因为,在开卡软件满天飞的主控中,SF系列没有缓存性能一般,JMF667会掉速。SM2246EN有很强的TRIM能力,保证写入速度的优秀,但是有利有弊,这样写入放大比较厉害。这个主控适合追求性能及性价比的人。为了手工焊接我选择了一片带TSOP48焊盘的SM2246ENAA主控板,缓存是海力士256MB。为了完成开卡(量产)工作,还需要一个USB转SATA。SMI的芯片,可以使用大多数通用USB2.0转SATA开卡。 ![]() 闪存的选择:为了能烙铁手工完成焊接,选择TSOP(两侧长脚)闪存芯片。下单前自己看看主控支持列表里面有没有这个型号的闪存,最简单的,也要问一下主控卖家,这个闪存支持情况。我选择了某宝上一款口碑不错的,给IS903用的烂大街的INTEL牌闪存。与卖家确认可以使用。 ![]() 我们先来熟悉SM2246EN这玩意上常用的一些术语。这些东西的解释自己多看几篇大神的帖子就知道了 土狗跳线:吐屎吧牌闪存(toshiba,东芝)的接口和ONFI不一样。SM2246用硬件芯片上的一个IO设置接口类型。接上10K下拉电阻为东芝Toggle模式 ROM跳线:如果刷进量产工具不认的固件/固件损坏,工具不认盘了,拿来降级/修砖用的。 CE跳线:用来适应各色闪存……最好买免CE的板子! Sync Mode:同步闪存 小提示:焊接前,向卖家弄明白一切跳线位置,避免手忙脚乱。焊接过程中,每操作一步,都要插上电脑检查,看看板子还活着不。这样可以精确排除故障。焊接闪存最好按照U1->U2->U3顺序,至少你U1如果没芯片是不能开卡的。每焊接一片开卡检查一次。 焊接前的处理: 拿到套料后先插到电脑,要认出SM2246-1,再开始焊!避免拿到坏板无法退货! 我们用的是INTEL TSOP闪存,TOOGLE跳线要拆掉,卖家说还有8个电阻要一起拆。按照他说得拆了,拆完插电脑,看看主控板活着没。 新手一定按照步骤操作,避免一次做好后上电不认,找故障找死! 分开板子 ![]() 拆除Toggle 10K电阻 ![]() 糊上松香 ![]() 确认闪存位置正确(U1),方向正确,用松香把闪存黏住,对齐焊盘 ![]() 焊好一片! ![]() 开卡进行中! ![]() 开卡成功,开出14080MB容量。 ![]() 插笔记本上,开机不认,直接死机了 ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() 只好插台式SATA2上 ![]() 果断认了!真是操蛋!!!!!那个128GB是朗科越影……够山寨的! ![]() 用台式机成功分区格式化了,为了跑个CDM我容易吗,读取176,写入131.。。 ![]() 休息一下!!我还会回来的! 在4楼继续! 放上第二片! 吸锡线是我等菜逼的救星啊! ![]() 成功开卡28160MB! ![]() 测一下速度,怎么感觉少了一点? ![]() 原理是可悲的B75只有一个SATA3,把系统盘和DIY对调一下…… ![]() 用户可用27GB,再跑,读355,写264 ![]() 第二片能用了,可以上第三片啦。 正面 ![]() 背面 ![]() 开卡怎么不认! ![]() 仔细检查原来是焊的短路啦…… ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() 修理完毕! ![]() ![]() ![]() ![]() ![]() ![]() 48G用户实际可用41G,读531M,写384M ![]() 虽然这读写已经不错了,但是41GB容量才刚刚够用,剩下一片F也给他贴满起来! ![]() 开卡前看一下闪存情况 ![]() ![]() 开出56320MB ![]() ![]() 可以发现读取在48GB时已经到顶不再增长,写入也差不多了。 4K成绩,并没有随着闪存数增加而增加。 4K QD32在48GB时也接近最大了。 看来48GB是这个搭配上最经济的选择。 最后,清洗后,装上壳子! ![]() 感觉做这个大号U盘并没有想象中困难 ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() |
