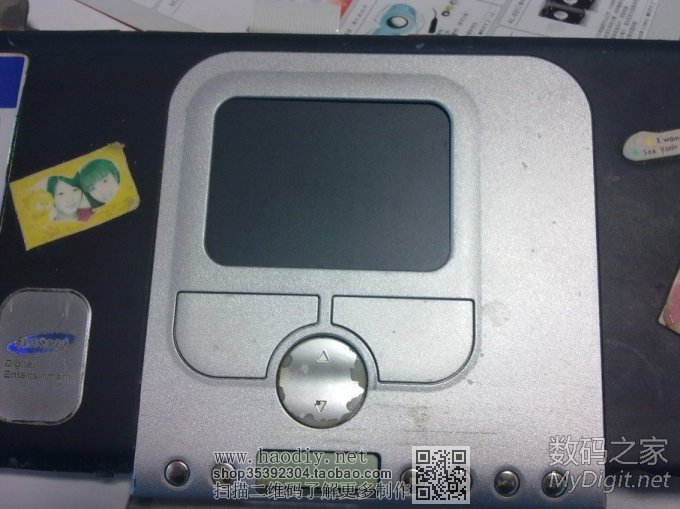

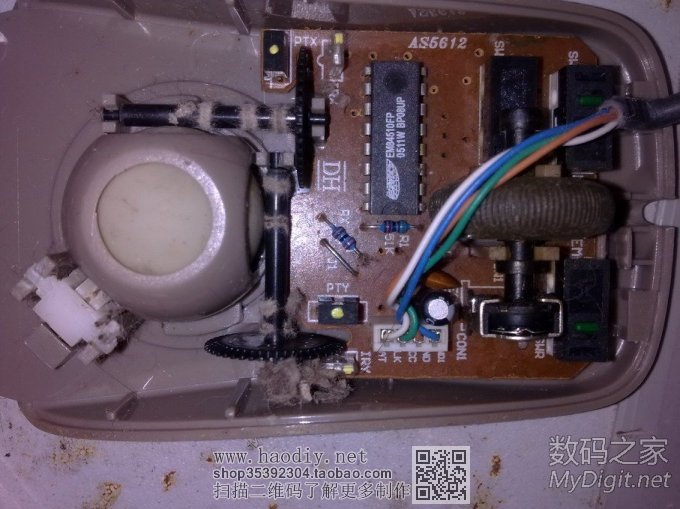

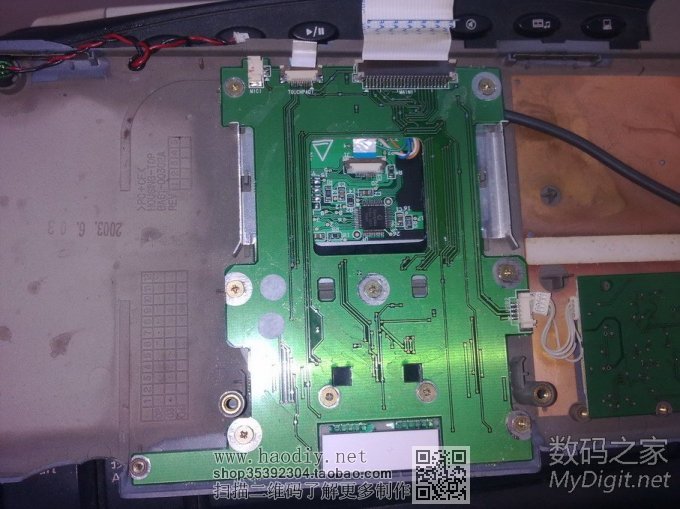

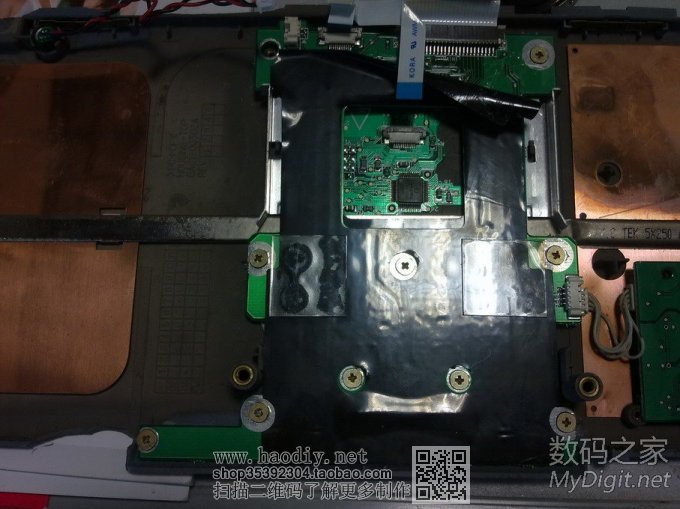

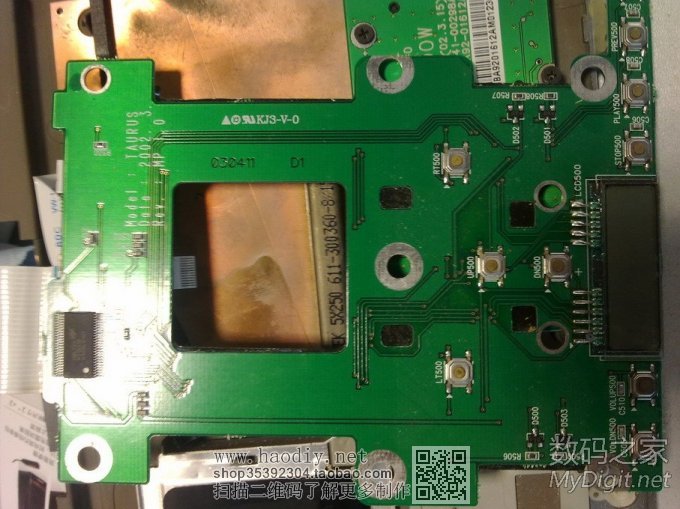

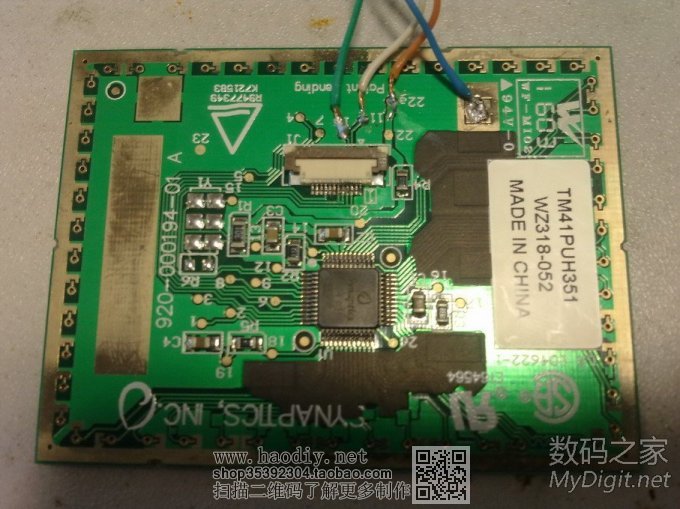

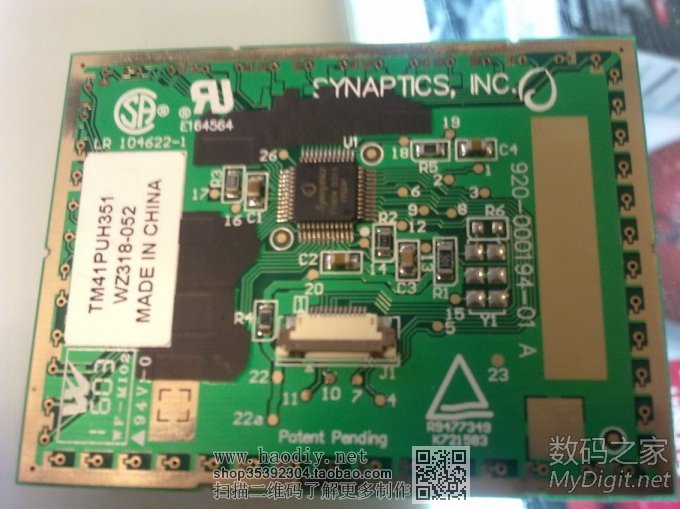

前两天拆机板板块有人问能不能把笔记本的触摸板接在台机上使用 当时把N年前改的一个图发了上去 没有改的过程 现在重新再改一个 只做了电路上的接线 没做什么美化 附件里有参考资料 ![]() ![]() 查资料的时候要查 TM41PUH351 这个参数 ![]() ![]() 找了个旧鼠标 ![]() 下图中接排线的定义 从右至左 1,2 VCC 3,4 DAT 5,6 CLK 7,8 GND 9,10,11 ,12 是左右和上下滚动键(具体定义没测) ![]() 最后改成的样子 ![]() ![]() (责任编辑:admin) |
