这段时间弄了一个带显示屏的HTPC,主板什么的还没有定呢,先把机箱弄出来东西不好看,玩而已,兄弟们有M的积极点哦------------------------------------------------------------------一直以来,老是想弄一个小型的HTPC,带个显示屏。用作电影下载,听歌等
这段时间弄了一个带显示屏的HTPC,主板什么的还没有定呢,先把机箱弄出来
东西不好看,玩而已,兄弟们有M的积极点哦
------------------------------------------------------------------
一直以来,老是想弄一个小型的HTPC,带个显示屏。用作电影下载,听歌等,显示屏倒真不是用来看影片,是播放音乐时方便,看看频谱也好看,再说下载的时候也方便看状态。

市场上的带显示屏的HTPC,都是贵家伙
与台式机亲密接触!HTPC机箱加装触摸显示屏


与台式机亲密接触!HTPC机箱加装触摸显示屏

与台式机亲密接触!HTPC机箱加装触摸显示屏

自己有播放机(可以用PT下载台下载的),有笔记本,有平板,有台式机,但是,DIY的乐趣就是折腾嘛。
带显示屏的HTPC市场不是没有,但是要么价格昂贵,好的数千,宰人,要么太大,不是客厅的菜,要么硬盘位不够,俺的想法是起码3-4个硬盘,平时一个硬盘通电下载,省电,用2X2电源关断12V,5V来控制第二组硬盘通断。
然后,作为可能长期通电的玩意,期望无风扇运行,所以最好是铝合金机箱。
如此,硬盘位置多、铝合金机箱、最少7寸显示屏安装位置,那市场上就只有少数机箱合适了,俺选了遇见2+

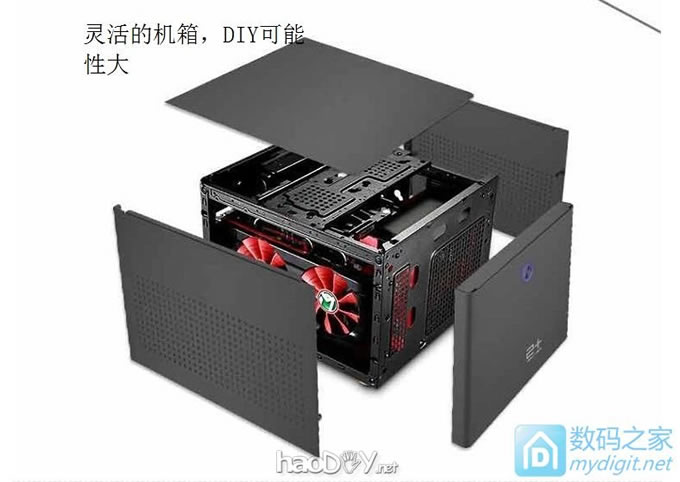

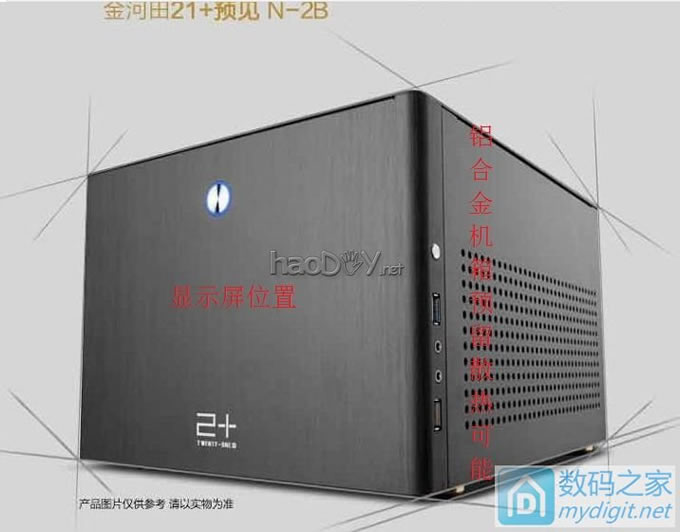

遇见2+,某东图片,俺254大洋入手
与台式机亲密接触!HTPC机箱加装触摸显示屏


与台式机亲密接触!HTPC机箱加装触摸显示屏

与台式机亲密接触!HTPC机箱加装触摸显示屏

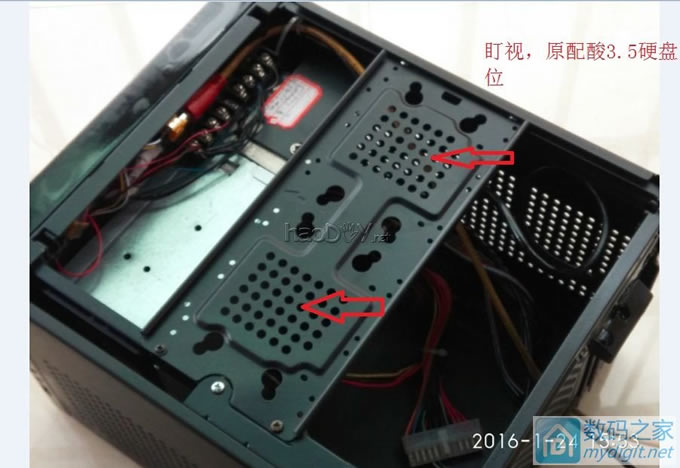

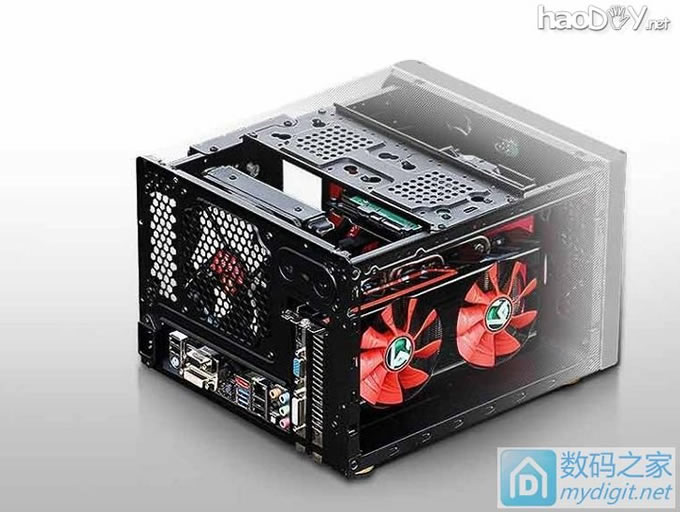

这玩意的结构基本满足俺的要求,3个3.5硬盘+1个2.5硬盘位,铝合金外壳,最主要是面板机构适合安装显示屏
但是这玩意内部板材真薄啊,剪刀都可以剪断,幸好还有铝合金外壳。

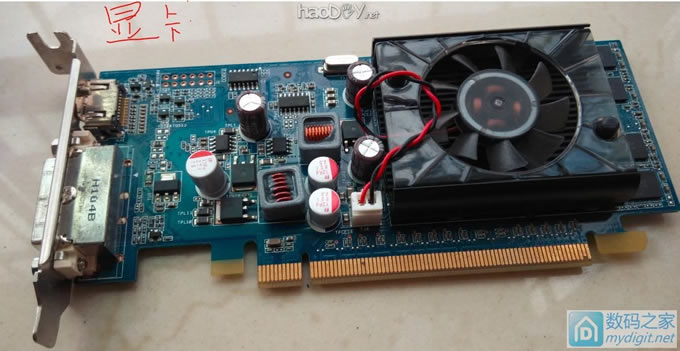

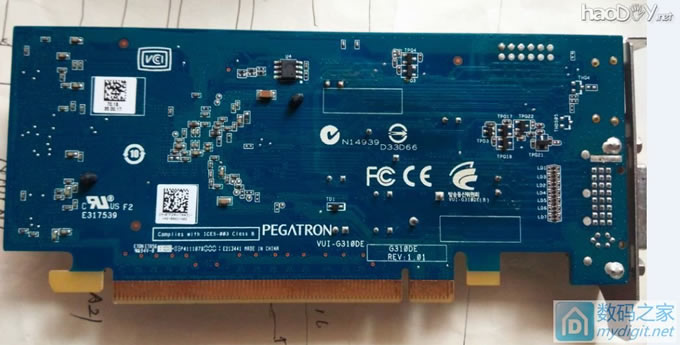

上存货,硬盘,光驱,显卡,显示屏
与台式机亲密接触!HTPC机箱加装触摸显示屏


与台式机亲密接触!HTPC机箱加装触摸显示屏

与台式机亲密接触!HTPC机箱加装触摸显示屏

与台式机亲密接触!HTPC机箱加装触摸显示屏

与台式机亲密接触!HTPC机箱加装触摸显示屏

与台式机亲密接触!HTPC机箱加装触摸显示屏

与台式机亲密接触!HTPC机箱加装触摸显示屏

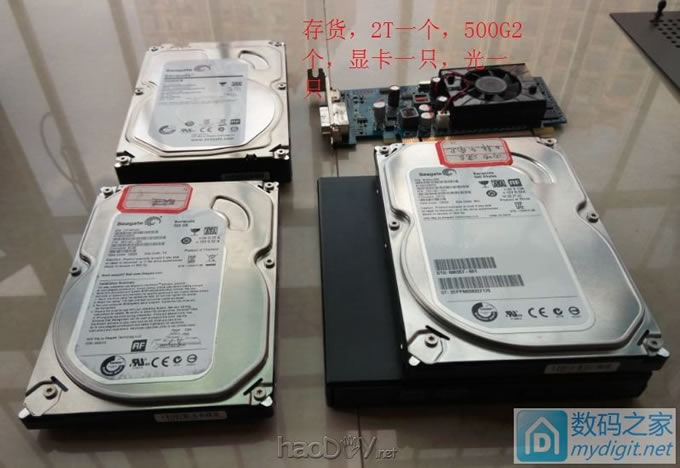

这些都是存货,一直攒东西呢,还有电源,戴尔350W电源忘记拍外壳了。

主要是两个改造方向,显示屏加装,电源改无风扇,一边联系显示屏驱动板,一边改电源。

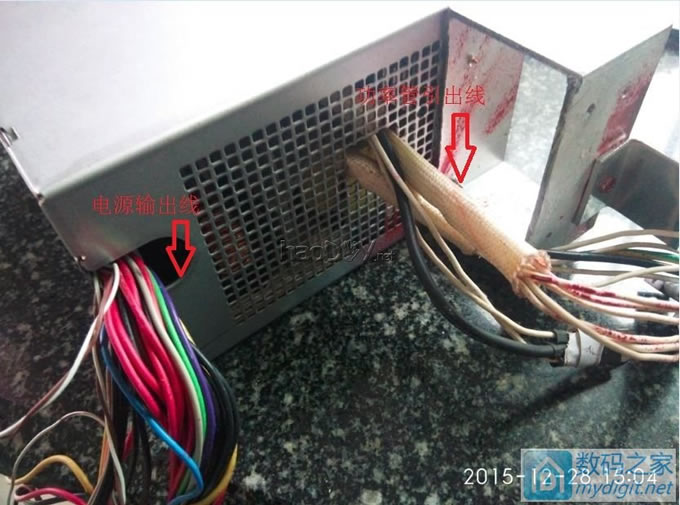

电源原来也是温控风扇,声音也不大,所以电路保留并且把线引出备用,然后就是分析发热的元件,最终计划如图,内部共两个散热片,一个高压管用,一个低压整流半桥用,按照最简单的方案,在每个散热片最外面最好拆的地方拆,拆一半估计就好,毕竟原来散热片也不小,这电源用料不错啊。

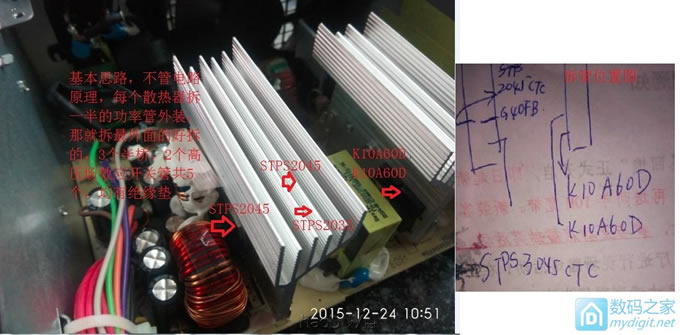

如图示意,低压部分拆3个半桥,高压部分拆2个场管
与台式机亲密接触!HTPC机箱加装触摸显示屏

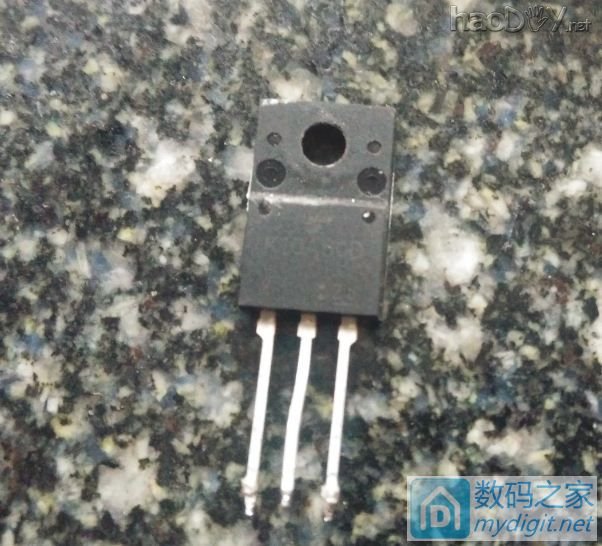

这是拆下来的半桥2个STPS2045,1个STPS2035,ST的肖特基,一个45A/100V,1个35A/100V的,貌似一个是12V用的,一个是5V用的,高压的场管是东芝K10A60D,10A/600V
与台式机亲密接触!HTPC机箱加装触摸显示屏


兄弟们不要插队,还有图片
功率管引出位置,原则就是尽量小,尽量近,还要留意不能短路
与台式机亲密接触!HTPC机箱加装触摸显示屏

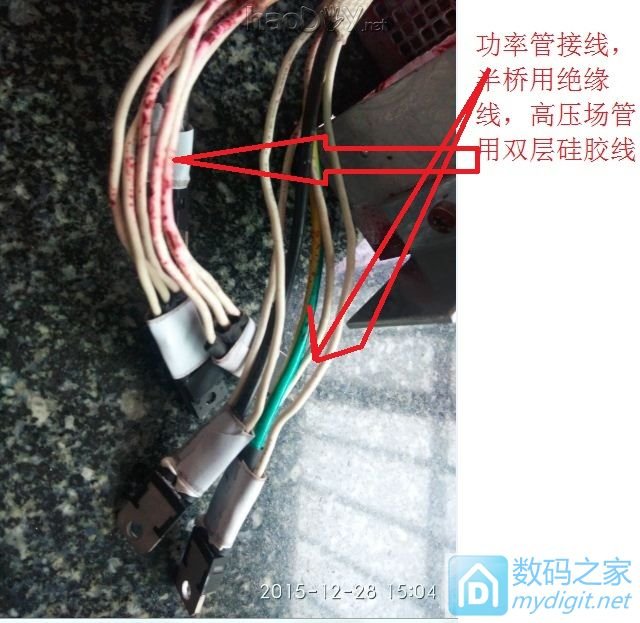

焊接功率管,高压场管是硅胶线,低压肖特基管电流大,用粗点的双层绝缘线,没有粗点的硅胶线了
与台式机亲密接触!HTPC机箱加装触摸显示屏

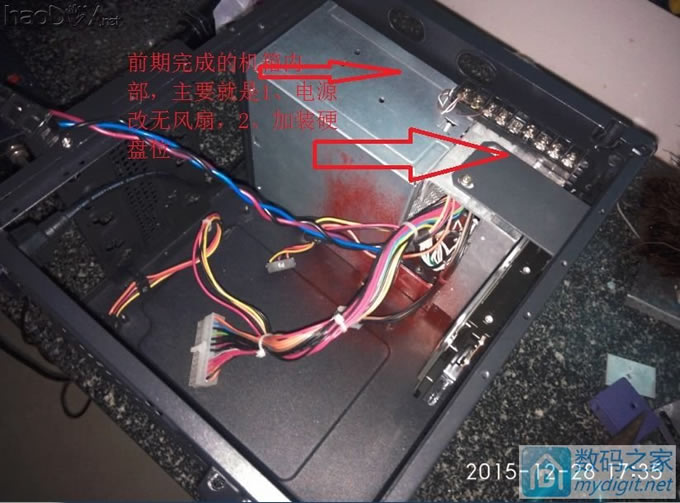

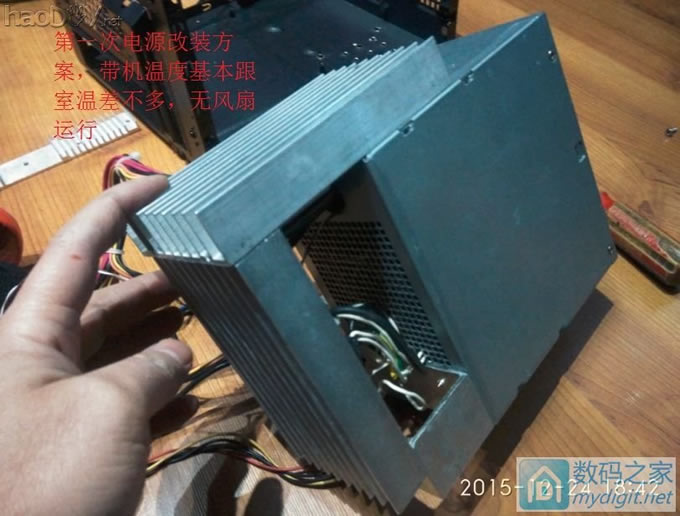

初步完成的电源改造,看起来还可以,带机测试,温度比房间稍高,温热而已,没有准确测量,但是确实不高,应该满足要求了,原风扇线断开了
与台式机亲密接触!HTPC机箱加装触摸显示屏

装上机箱看下效果
与台式机亲密接触!HTPC机箱加装触摸显示屏

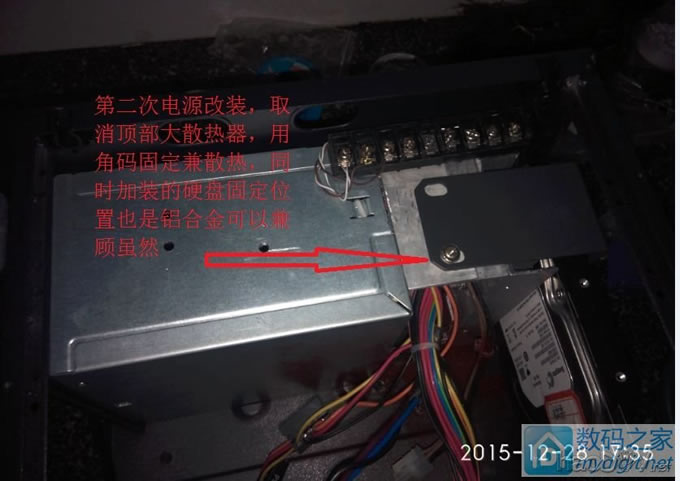

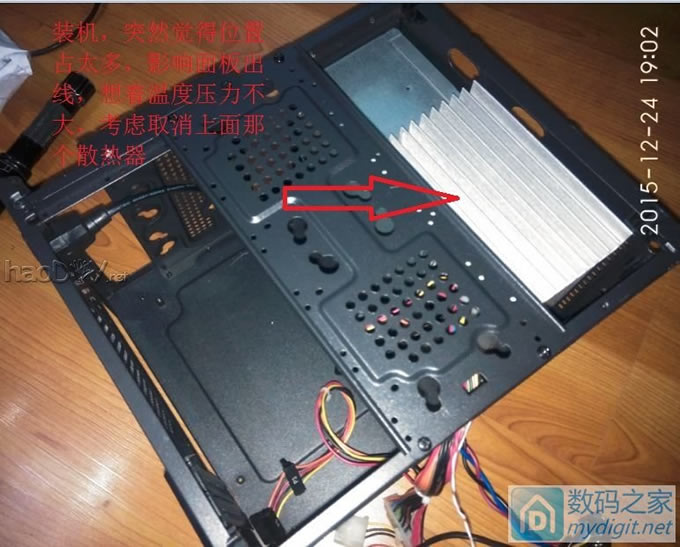

装机箱的时候感觉位置比较紧,有点难装,加上前面试过温度不高,想改下,应该可以取消上面那个散热器。
改,改完后发觉还可以加装一个硬盘位,而且硬盘位用铝合金角码,同样可以散热,看起来不难看
与台式机亲密接触!HTPC机箱加装触摸显示屏

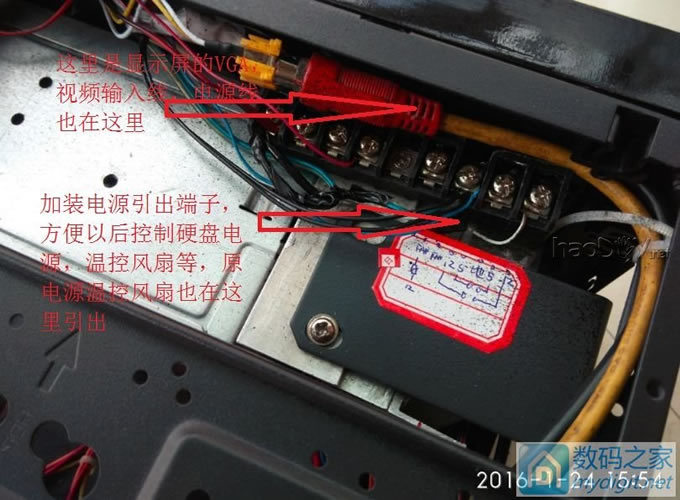

安装加装的电源座,主要用于第二组硬盘电源接线、显示屏电源、原来的电源风扇预留线位、以后机箱温控接线等等。
与台式机亲密接触!HTPC机箱加装触摸显示屏

看看机箱,还可以接受。
与台式机亲密接触!HTPC机箱加装触摸显示屏

好了,可以弄显示屏了。

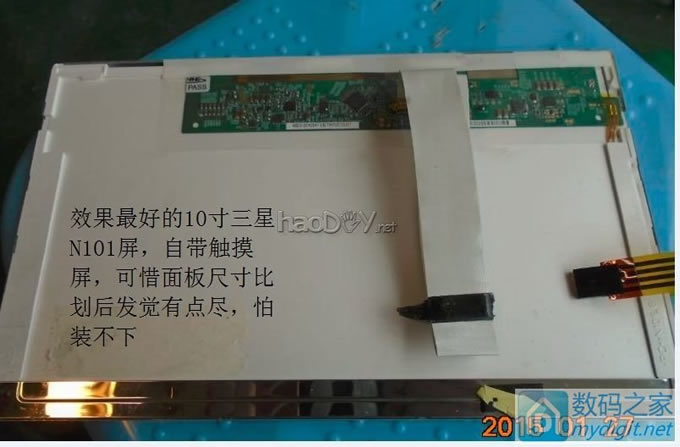

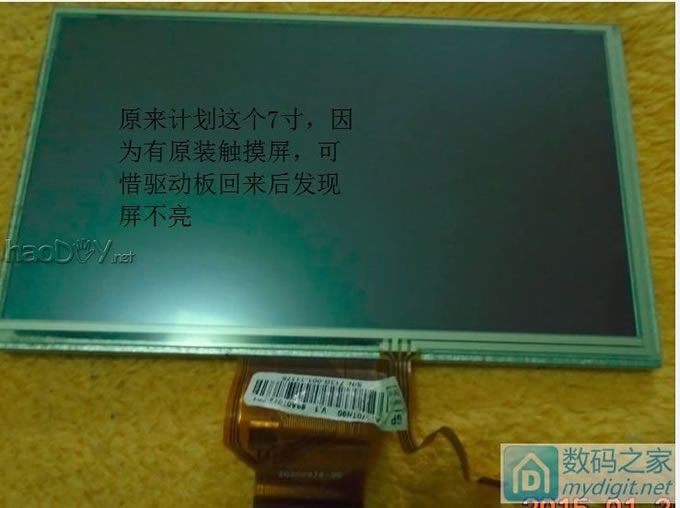

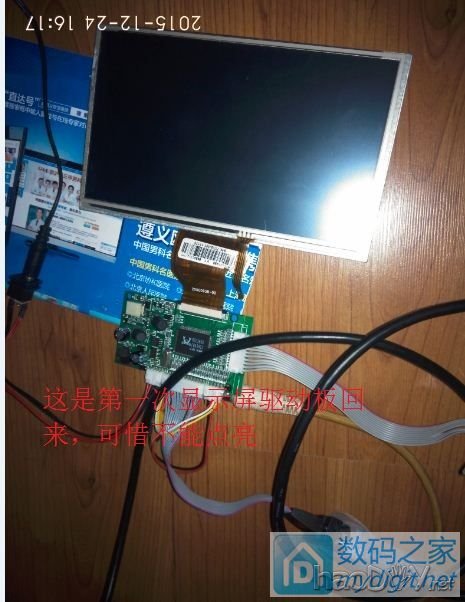

第一次杯具,原来预想的用群创7寸,因为这个屏原配触摸屏,想来可以省掉触摸屏的费用,可惜驱动板发来后点不亮,只能跟卖家商量,运费我承担,我把两个7寸屏都发给他,他弄好后发给我,弄好那个算那个。
与台式机亲密接触!HTPC机箱加装触摸显示屏

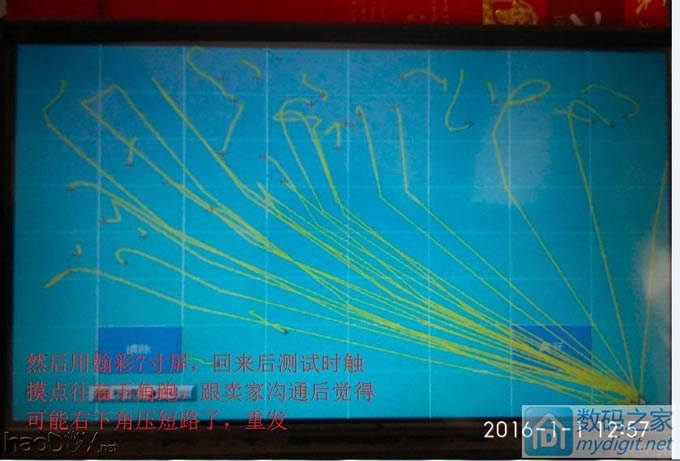

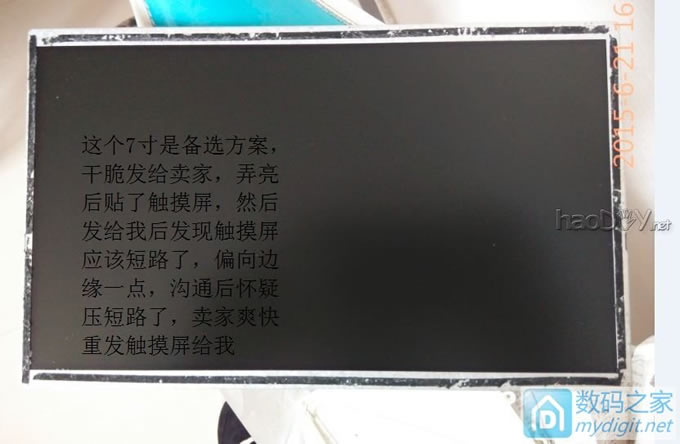

第二次杯具,屏弄亮了,是翰彩屏可以用,卖家也配好触摸屏给我,当然费用是我的,不过发回来后发现可以显示但是触摸屏不能用,老是跑向右下角,于是旺旺沟通,估计是右下角压短路了,于是答应补发,好说好商量与台式机亲密接触!HTPC机箱加装触摸显示屏
与台式机亲密接触!HTPC机箱加装触摸显示屏

等触摸屏的时间,可以考虑面板开孔的事了,原来屏没有确定是不敢开孔的,每个显示屏的大小还是有差别的。

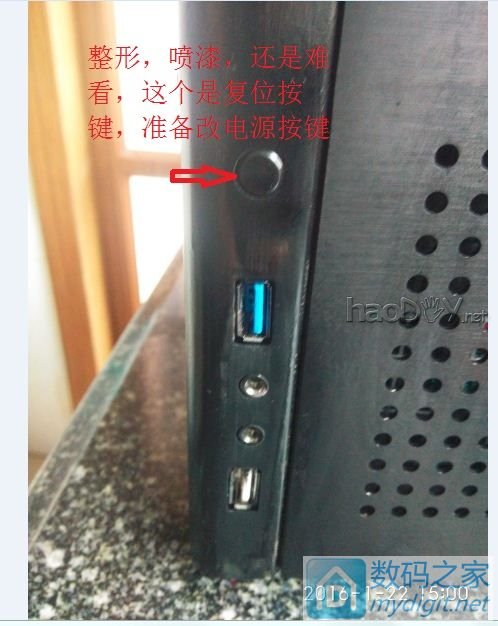

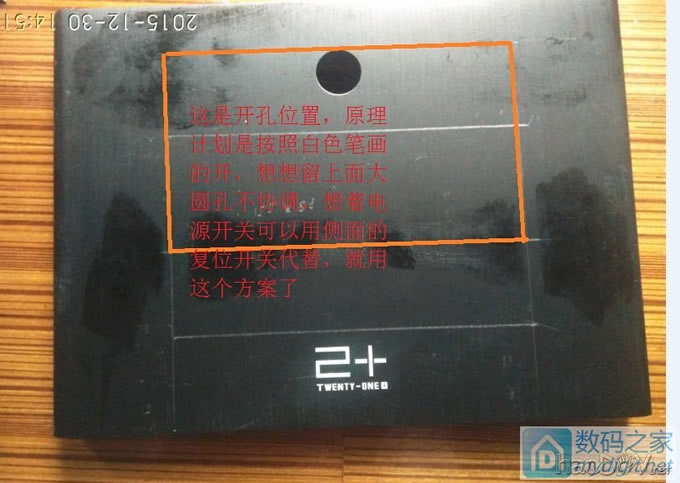

这个是计划的开孔位置,原来准备开在中间,保留电源开关按键,最后想一个大大的园按键不协调,干脆顺着电源开关上限开孔,电源开关用侧面的复位按键代替,复位开关到时候有地方安装就用,没有就取消,没什么大不了的。
与台式机亲密接触!HTPC机箱加装触摸显示屏

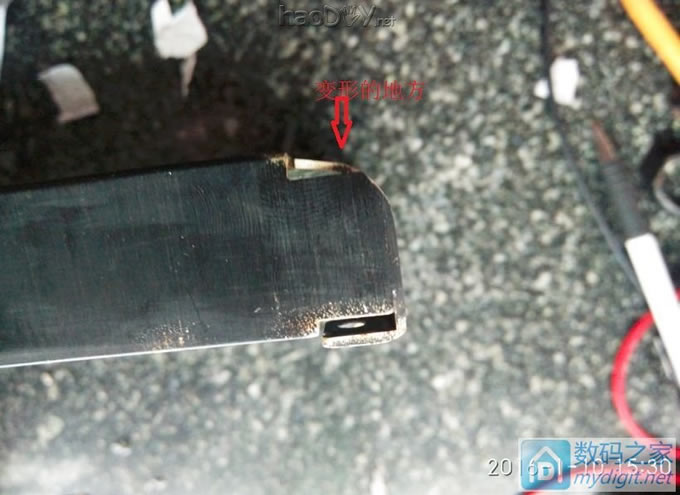

过了几天,本次最大的杯具来了,旺旺上面板加工人说面板变色了,发图片给我,一看就是加工时没有做好保护,线切割腐蚀了,直接把原来的表面处理腐蚀了,难看,然后他说他只会切割,帮着喷漆也不肯。想想算了,大家都不容易,几十块费用也不为难人家,要他发回来,特意提醒要包装好不要变形。
与台式机亲密接触!HTPC机箱加装触摸显示屏

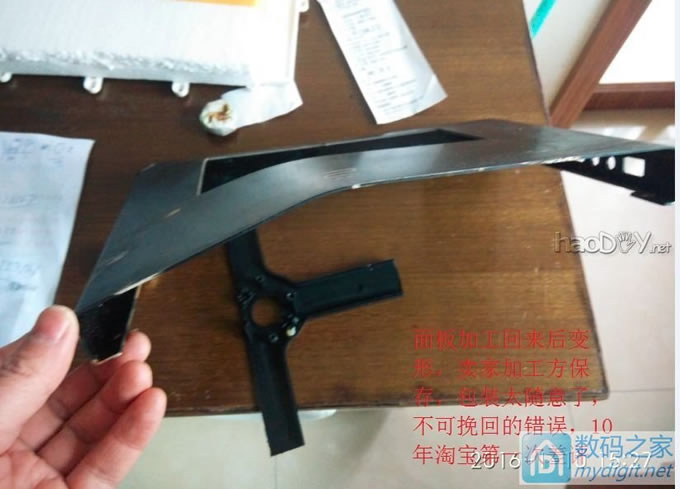

然后,几天后回来了,看,想砸人啊
与台式机亲密接触!HTPC机箱加装触摸显示屏

与台式机亲密接触!HTPC机箱加装触摸显示屏

与台式机亲密接触!HTPC机箱加装触摸显示屏

好吧,凑合安装

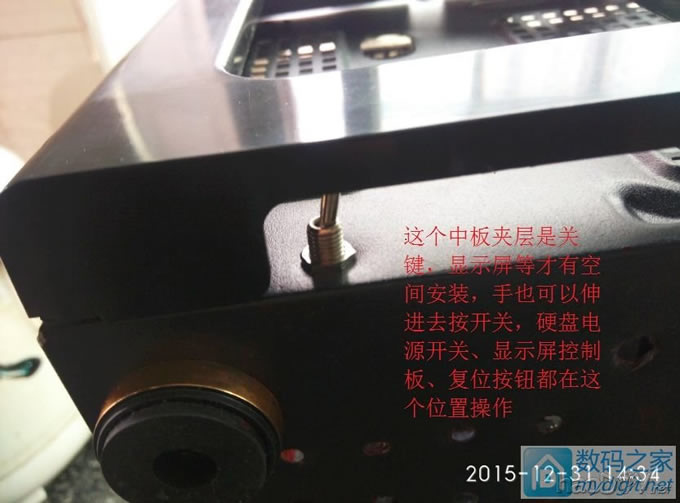

最复杂的部分来了,这个机箱面板处有个2CM左右的空隙,原来设计是机箱进气道,刚好可以安装显示屏和驱动板,触摸屏驱动板,我看还有位置,懒得钻孔了,把显示屏按键、机箱复位键都放在里面了,手从下面伸进去可以操作。
很繁琐的定位,因为面板变形不是很贴合,还加上3个内六角固定铝合金面板和塑料支架,将就可以,不算明显。
然后就是热熔胶、硅胶、角码等轮番登场,总算固定好,然后整理线材,省的安装不上或者是顶显示屏导致显示不良和触摸屏不好用(这个真会)。

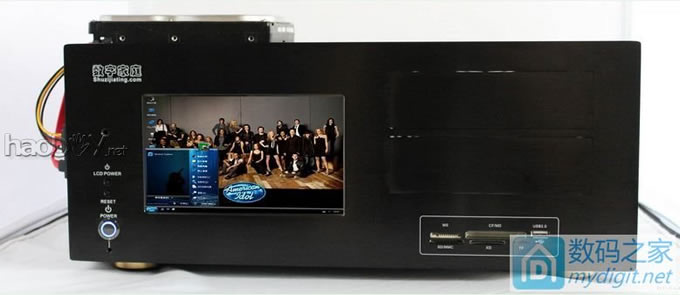

效果图,还可以吧。
与台式机亲密接触!HTPC机箱加装触摸显示屏

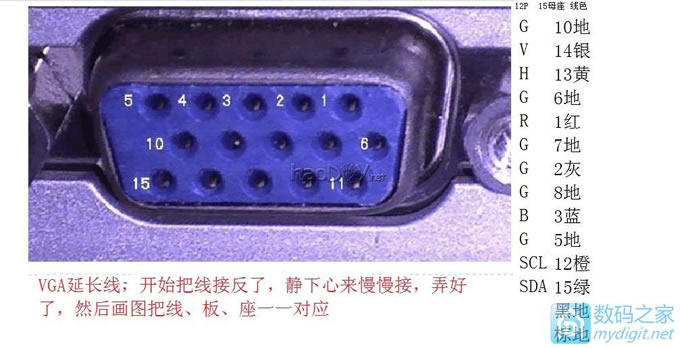

显示屏原来VGA,视频输入线肯定不够长,视频好说,2组视频只用一个,插条线延长就可以,VGA线麻烦点,专门找库存(幸好平日垃圾都收),拿条软点的VGA线断开延长,期间也不是一次就好,把线弄反了,VGA接线时最容易就是前后标号容易弄反,所以弄好后把驱动板、线、VGA座编号一一对应标注好。
与台式机亲密接触!HTPC机箱加装触摸显示屏

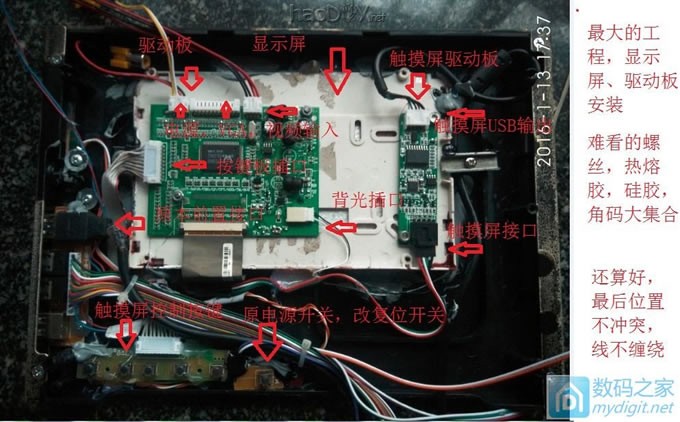

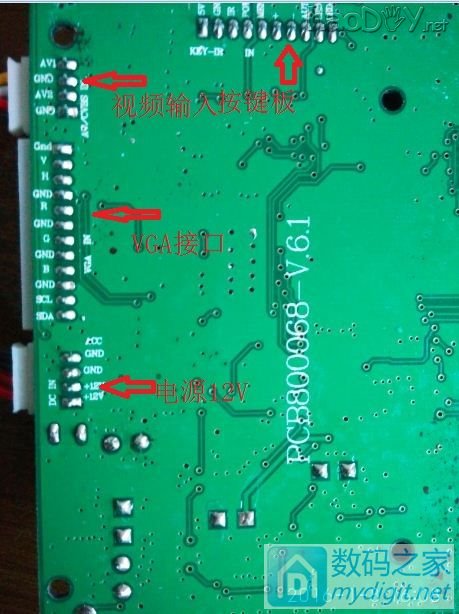

这是显示屏驱动板上面的接口
与台式机亲密接触!HTPC机箱加装触摸显示屏

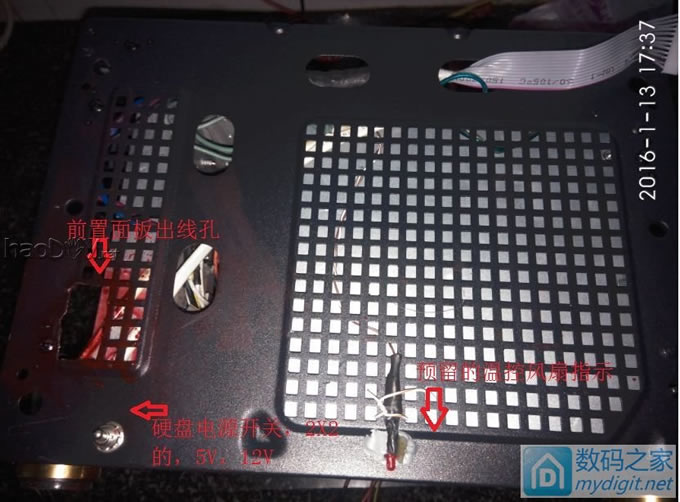

这里就是面板和机箱接触的地方,要改下走线的位置,否则会顶显示屏,第二组硬盘的电源开关也在这里。
与台式机亲密接触!HTPC机箱加装触摸显示屏

这里可以操作第二组电源开关、显示屏按键、复位按键等,其实显示屏设置好后通电会保持上次状态,实际上平时不用理会。
与台式机亲密接触!HTPC机箱加装触摸显示屏

基本完成,装箱看看,顶部两个3.5硬盘位
