前言
本人模具工程师一名，从14年开始设计打造仿MAC PRO垃圾桶电脑，得到了论坛上不上朋友的鼓励，先后打造了3版垃圾桶电脑。这次在这版基础上，完善细节，再次打造了自己更满意的版本，请大家评评。

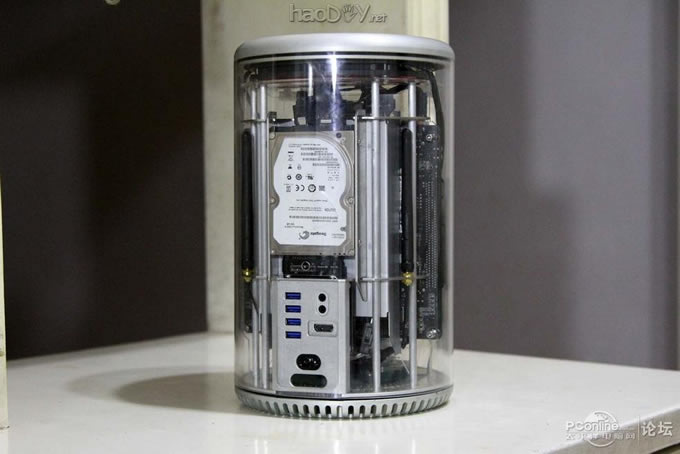

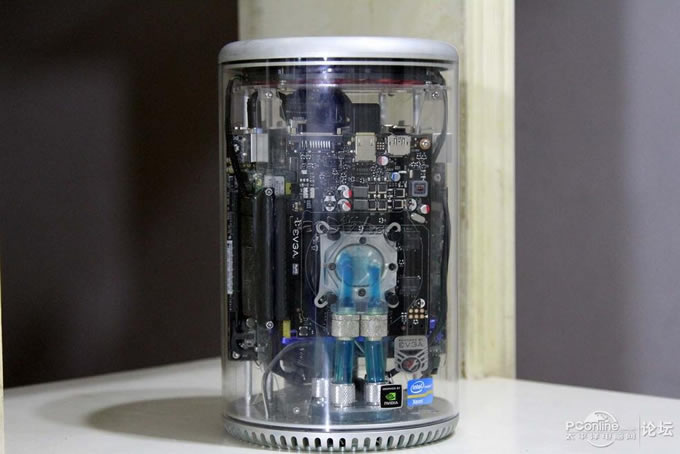

最终成品图

制作--配件篇

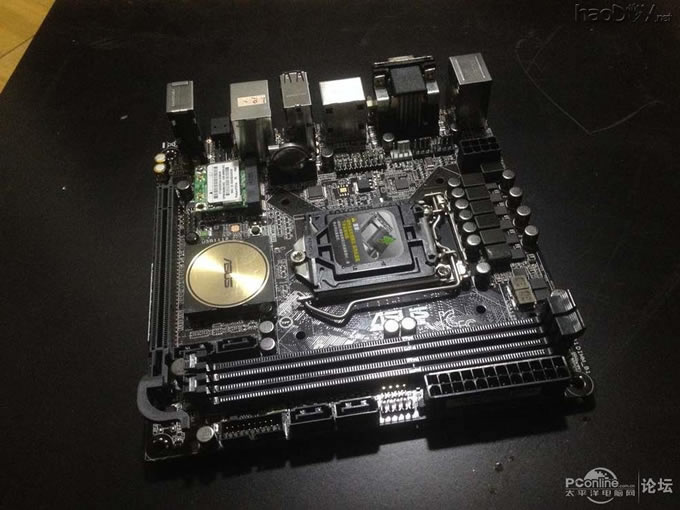

主板：华硕H97I-Plus，选中这款是看中电源接口在下方方便布线，同时可以安装半高WIFI网卡和M.2的SSD

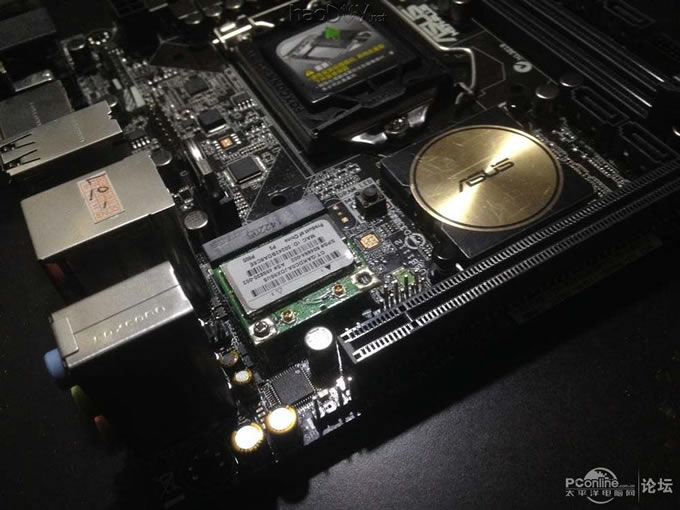

WIFI模块：BCM4322,双频300M，可以支持黑苹果

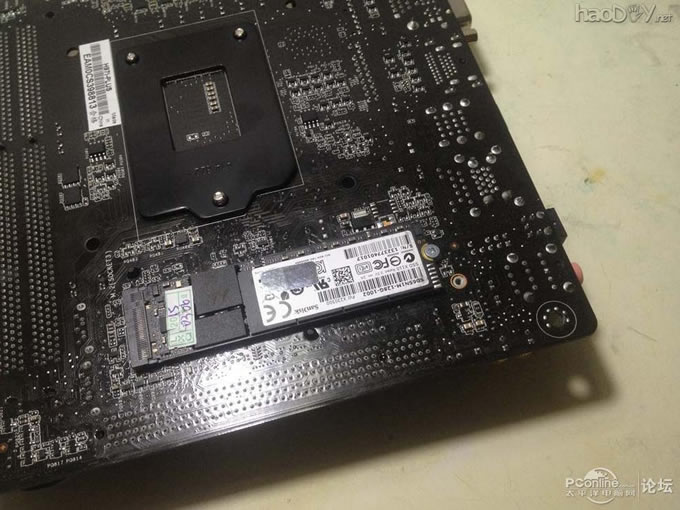

SSD：NGFF(M.2)接口128G，刚好有朋友给我PAYPAL上支付了点美元，于是在香港EBAY上淘的一款二手SSD，吐槽一下发货走了快1个月，还好收到并且测试无问题。
采用M.2的SSD目的就是为了减少一个硬盘位，这次与上几次的机器相比，只有一个2.5寸硬盘位了，减少一个硬盘位就可以腾出更好的走线空间，具体见后面的布局。

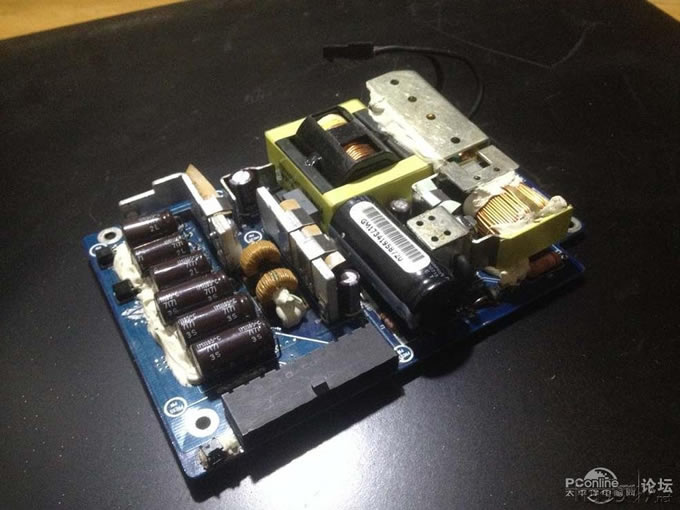

主电源：为什么是主电源呢，因为为了布线方便，采用了12V电源+DC ATX直插的方式。主电源采用的是X宝上贩卖的APPLE imac 180W电源，做工非常好，稳定，最主要的是尺寸和功率都满足我的要求。

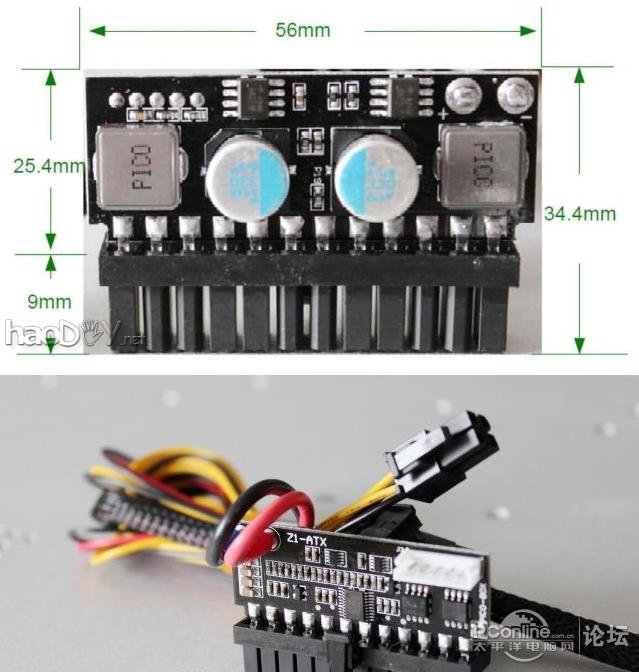

直插电源：

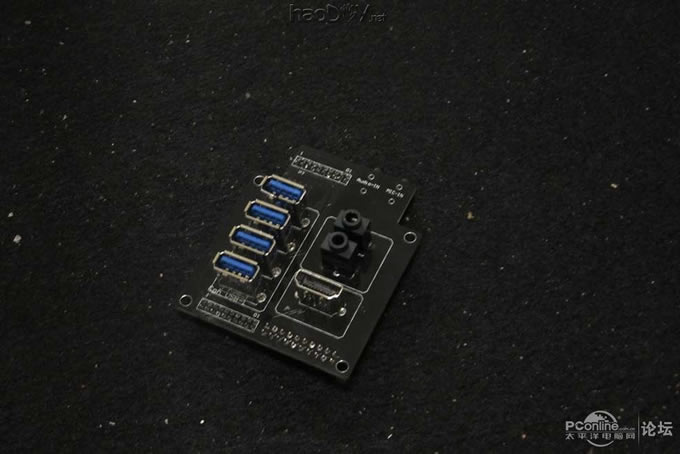

PCB：自己设计的PCB，考虑到走线方便，接口的方向都是精心布局的。IO接口包括4xUSB3.0，一组音频、一个HDMI。其它接口未考虑，因为有线LAN接口太占地方，而且考虑可用无线或USB网卡替代，因此取消了LAN接口；原来打算再上一个DP接口，可是DP插座的焊接要求太高无法实现，无奈取消。

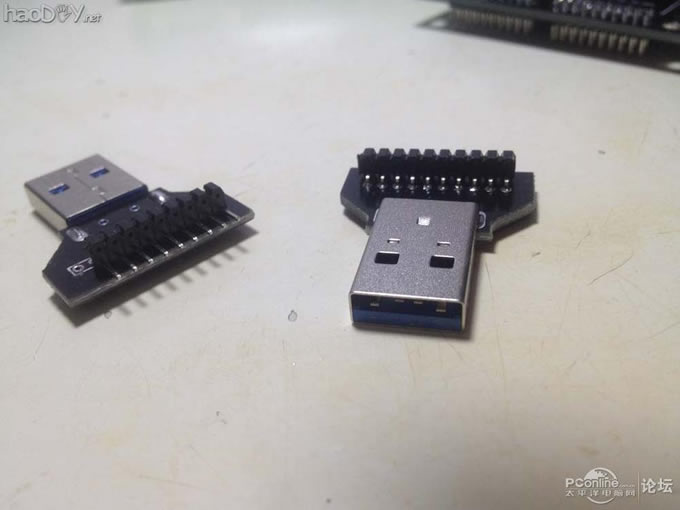

USB 3.0连接头:为了实现4组USB3.0，因为一般主板只提供2个USB3.0插座，因此设计了一款转接头，将主板IO位置的USB3.0转出。

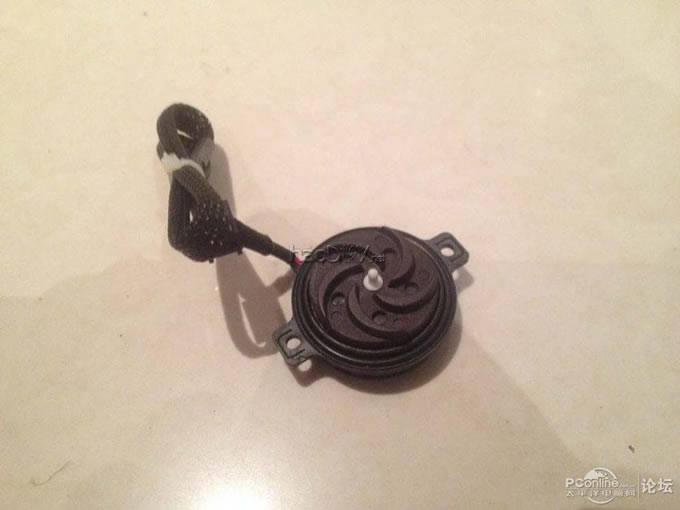

小水泵：A;phacool DC-LT的4.9W小泵，扬程2.2M，不算高，但对付本系统绰绰有余，关键是小巧。小泵最高转速3000多转有点吵，加了减速线，一般转速2000余转，噪声很小可忽略。

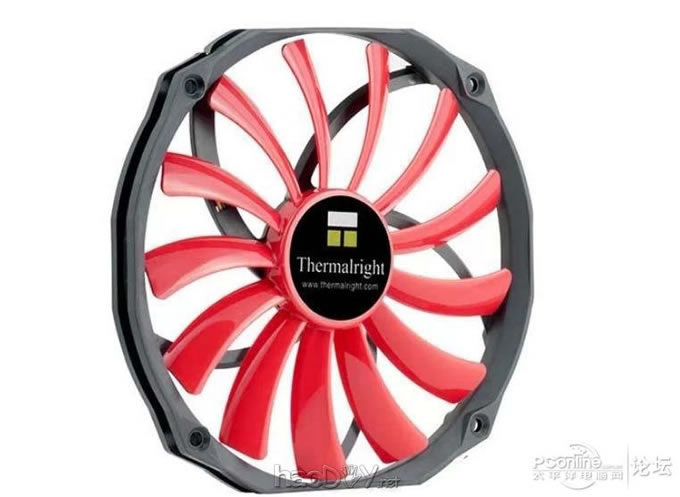

风扇：

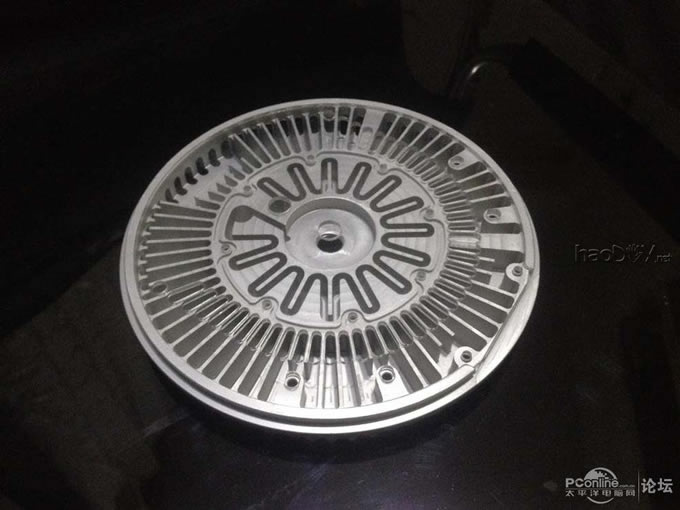

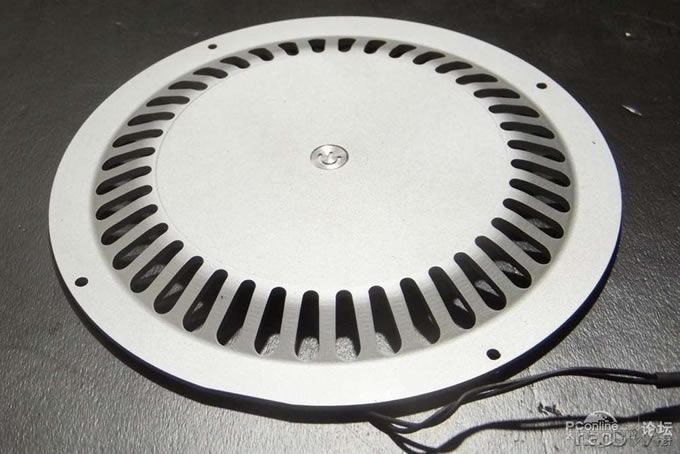

底座：核心组件，花费了很大心思设计的，全铝CNC打造，集成了散热翅、循环水道，综合考虑美观和风道，散热就靠它了。
顶盖：通用是全铝CNC打造，中心设计了电源按钮，为了美观，电源按钮选用了IPHONE的金属按键贴，有不同款式，我挑了一款电源符号的，效果很不错。

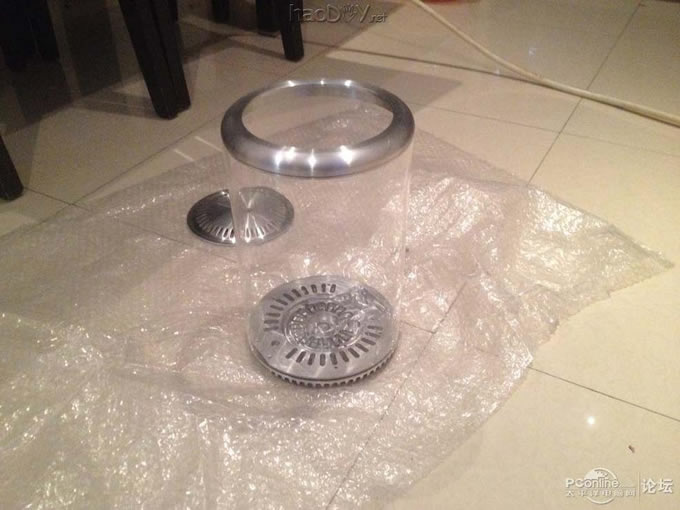

顶盖2和外壳：
外形尺寸：直接180mmx290mm，mini-ITX的宽度是170mm，尺寸已经压缩到极致
