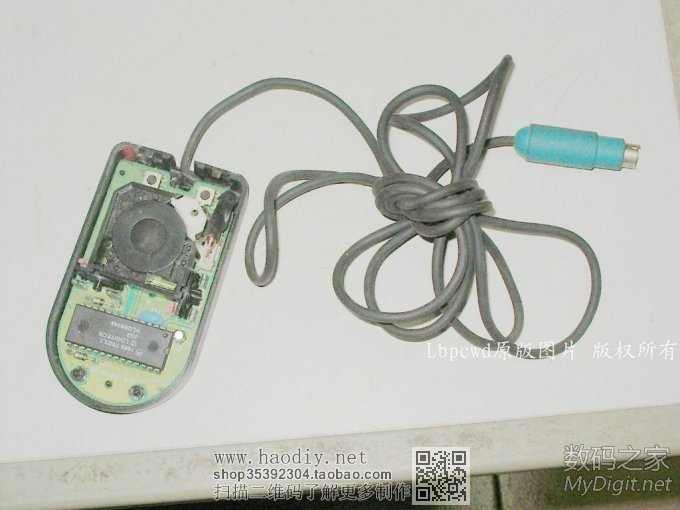

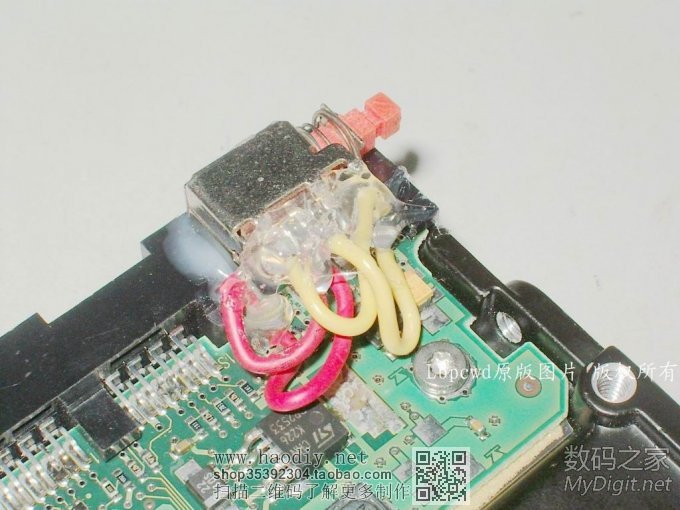

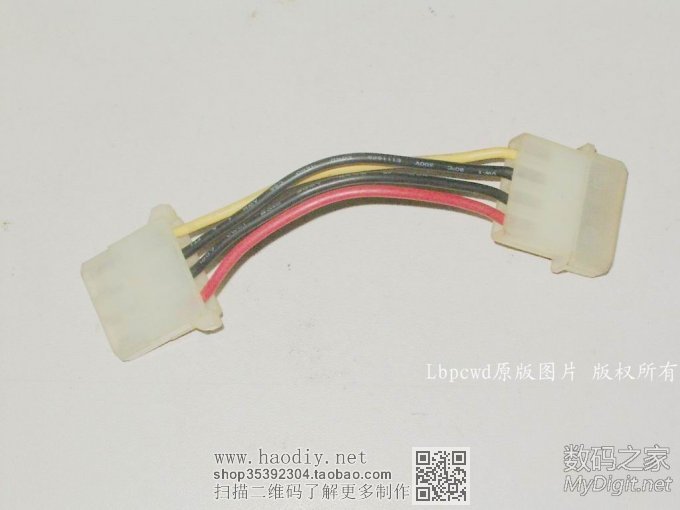

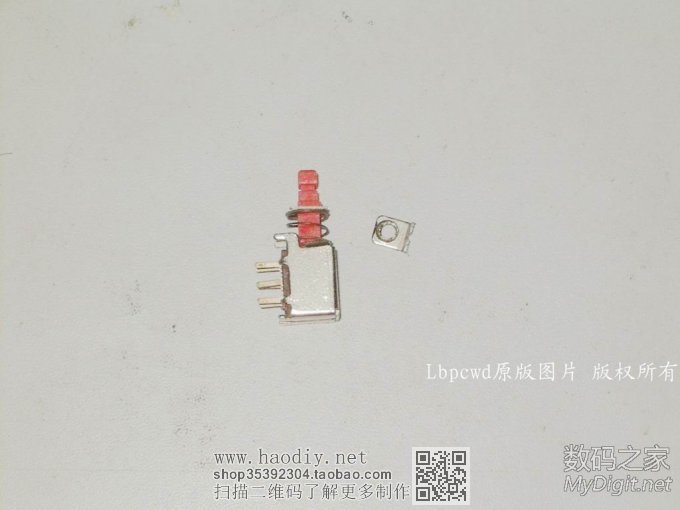

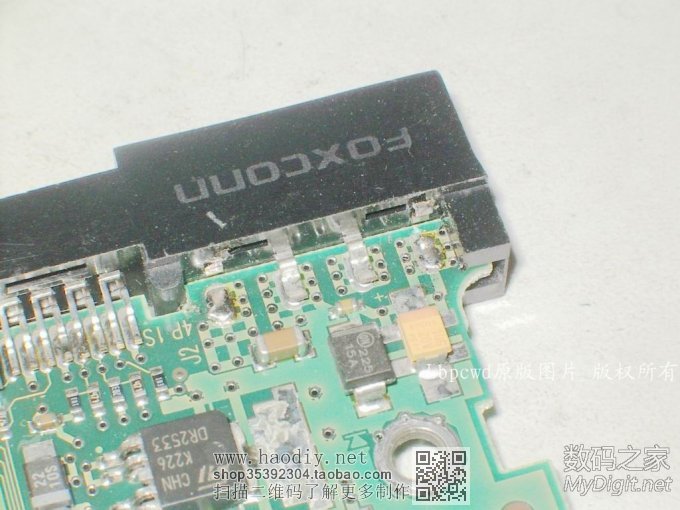

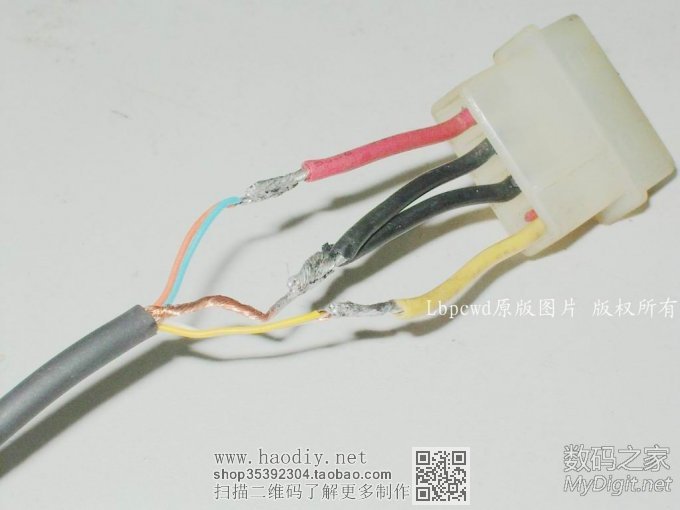

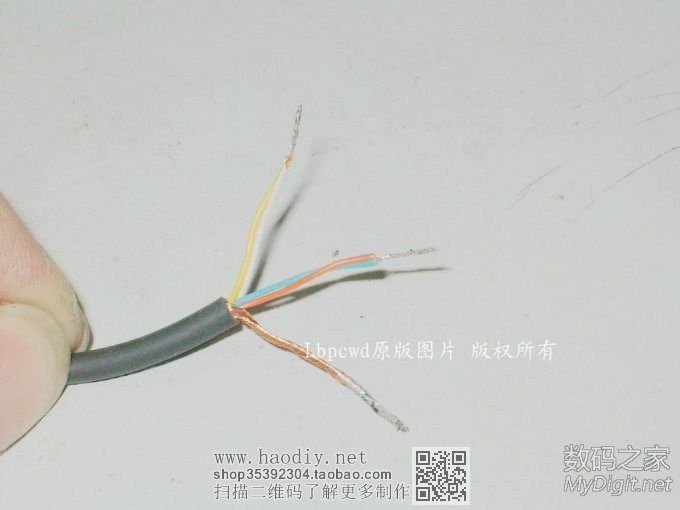

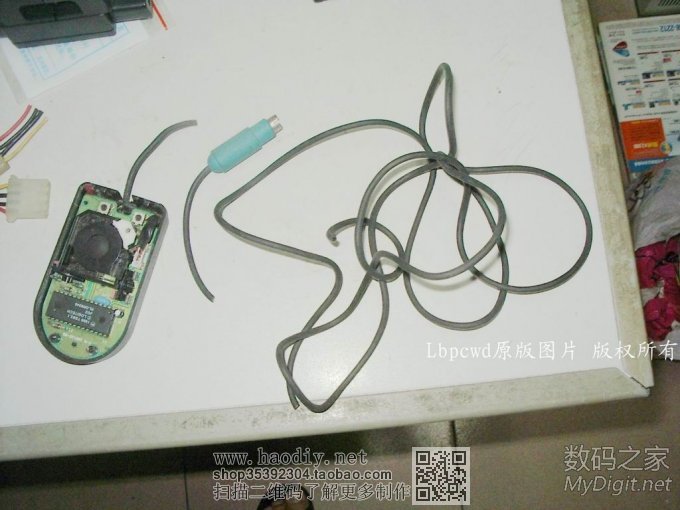

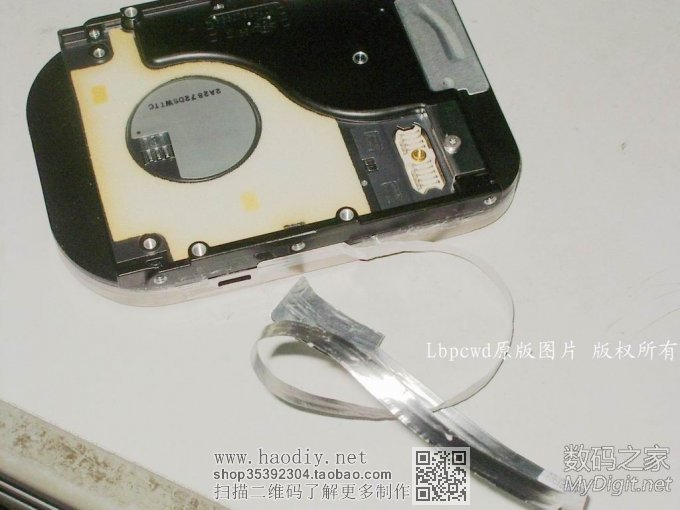

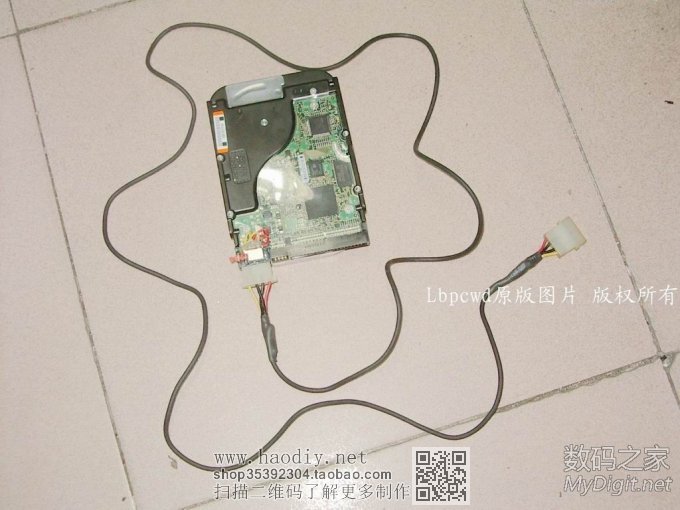

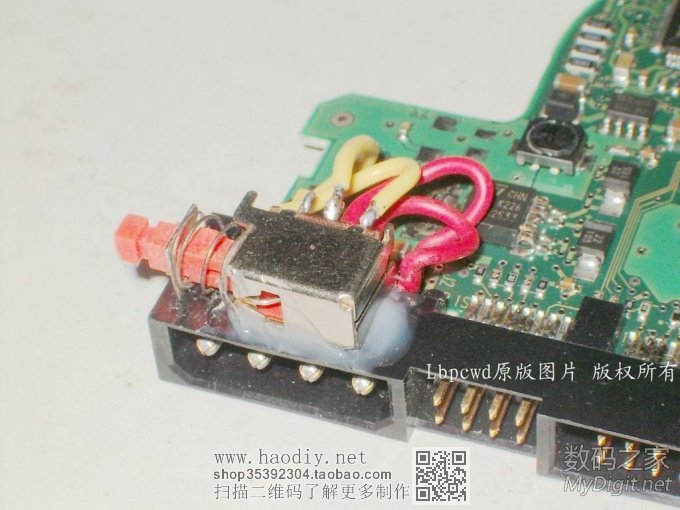

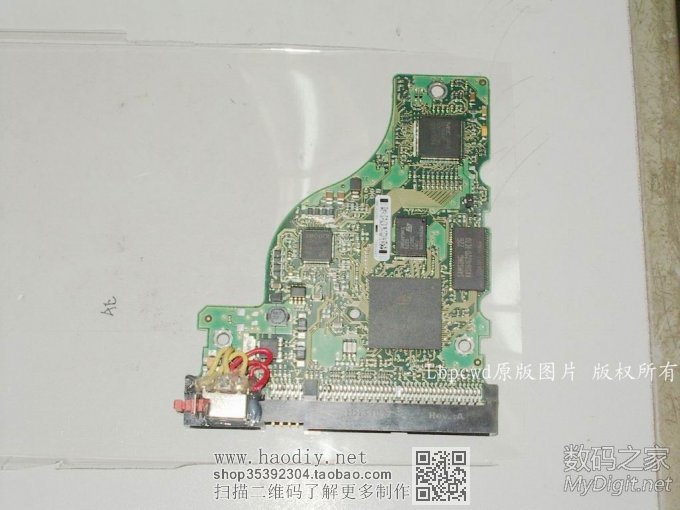

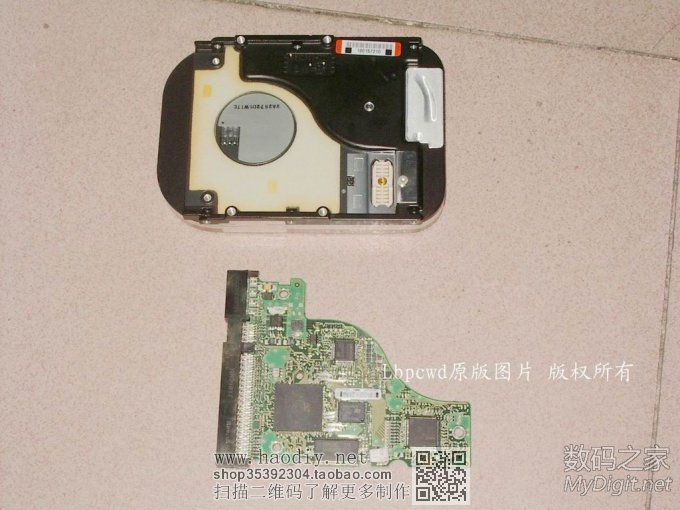

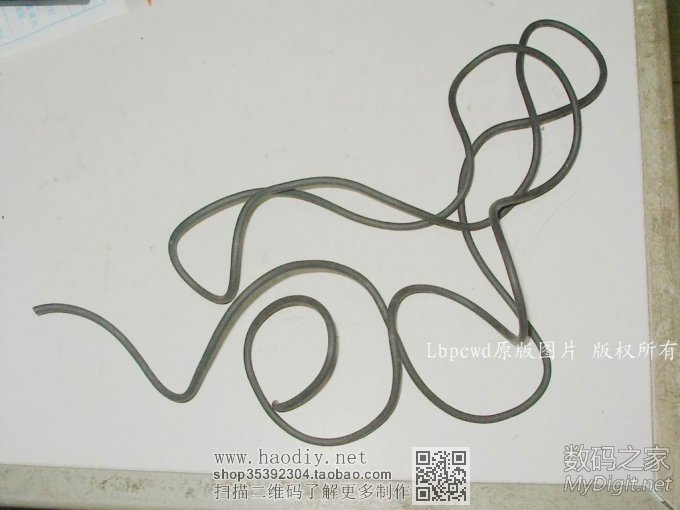

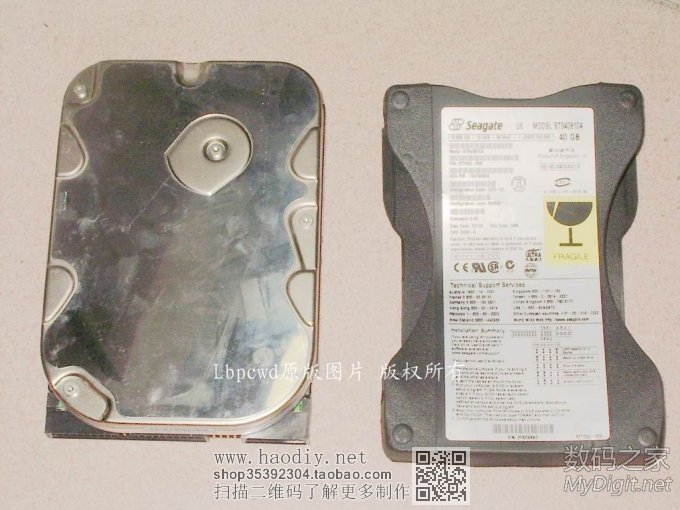

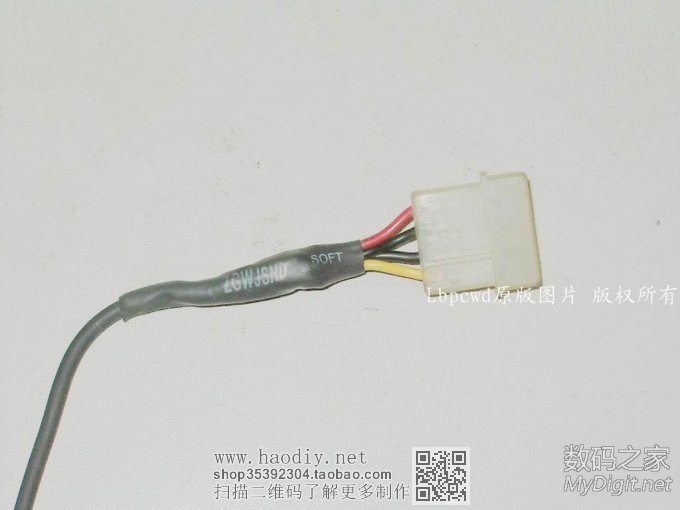

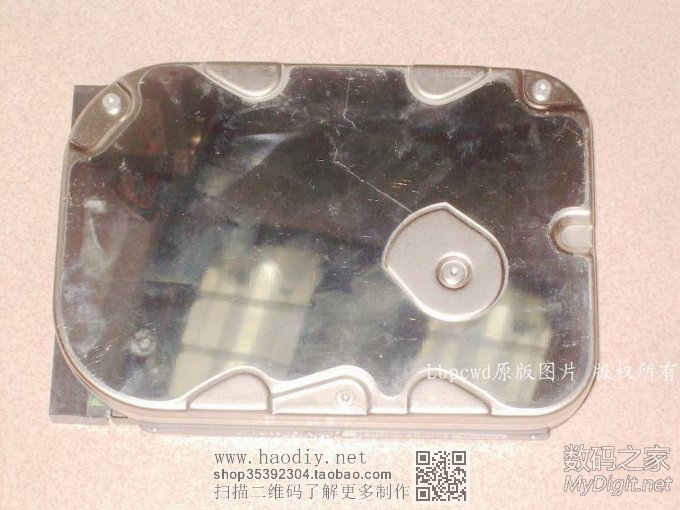

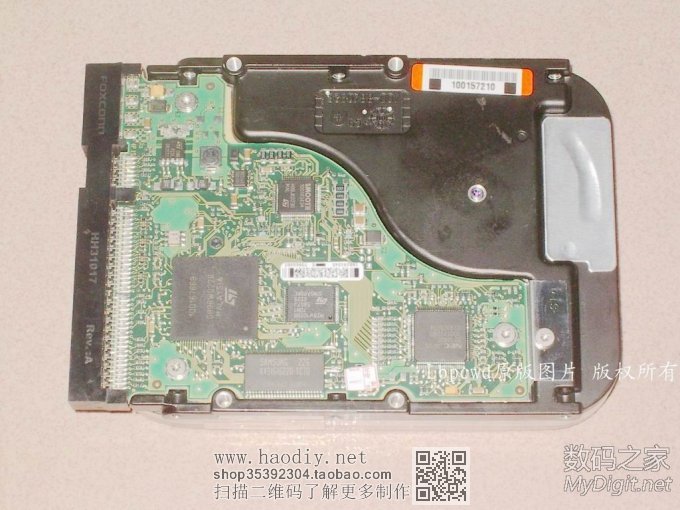

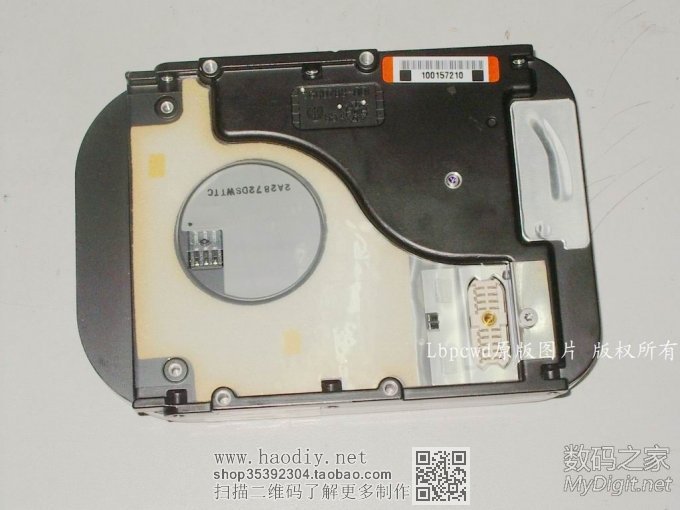

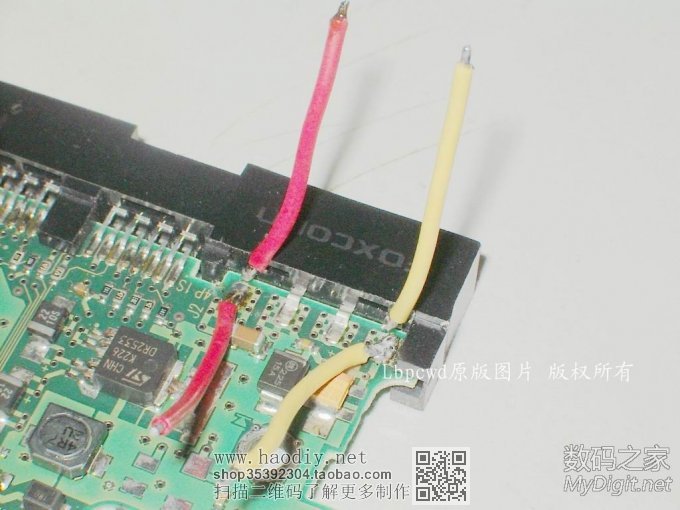

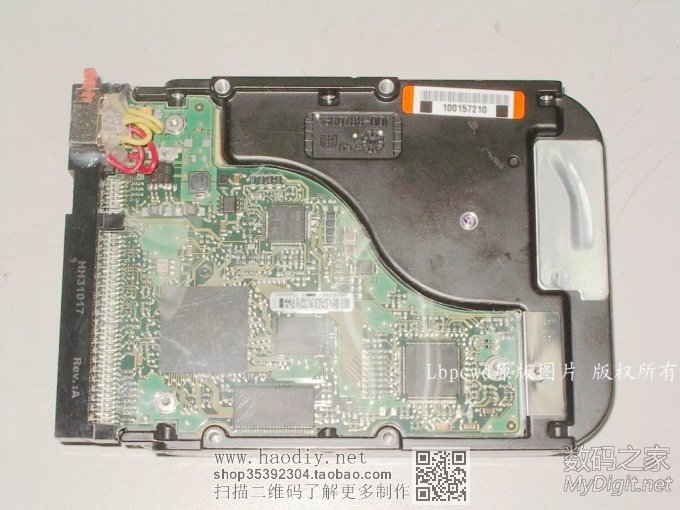

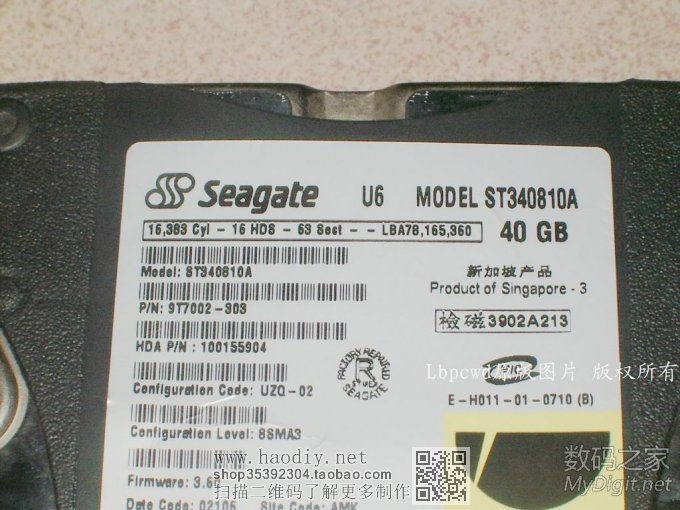

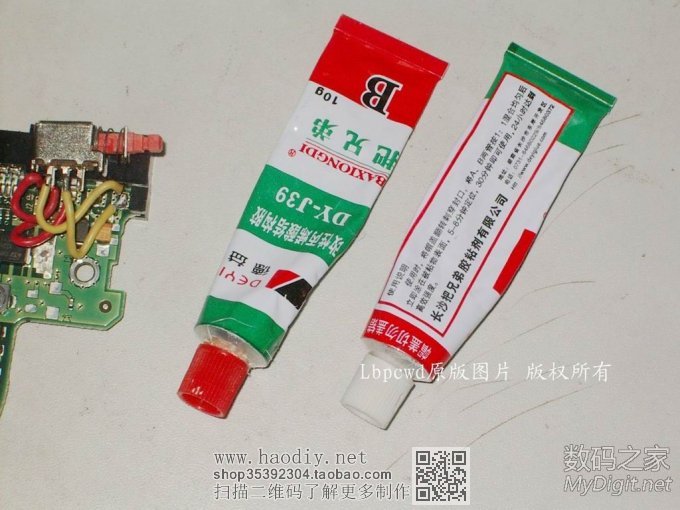

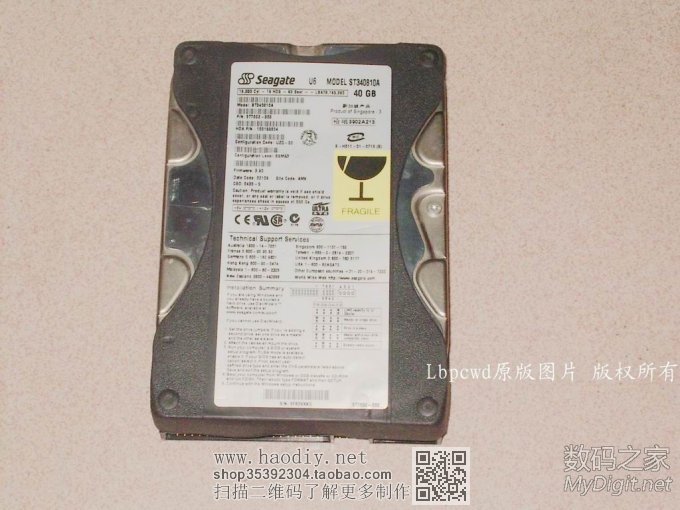

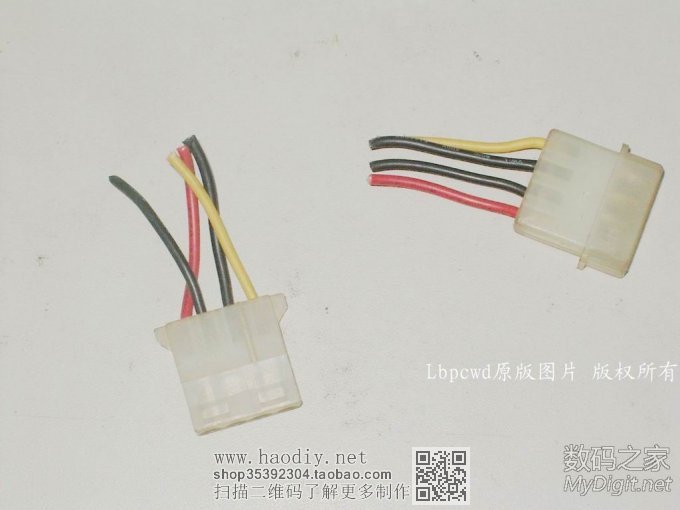

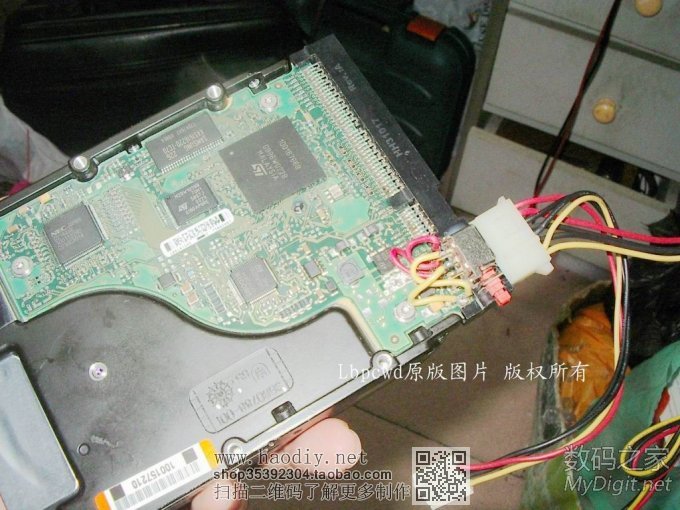

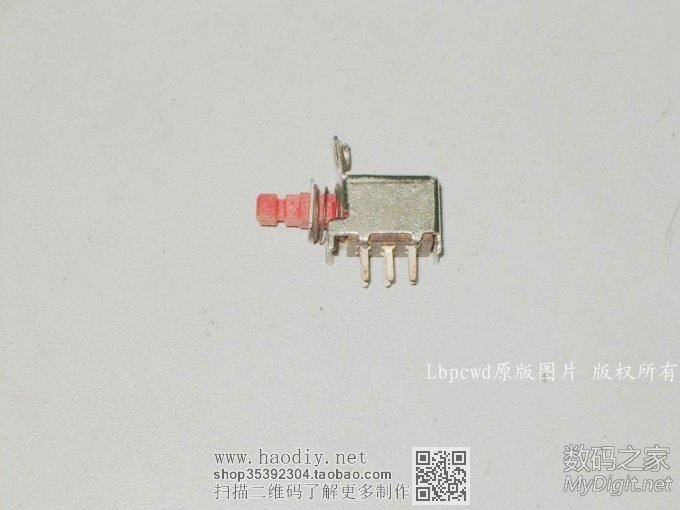

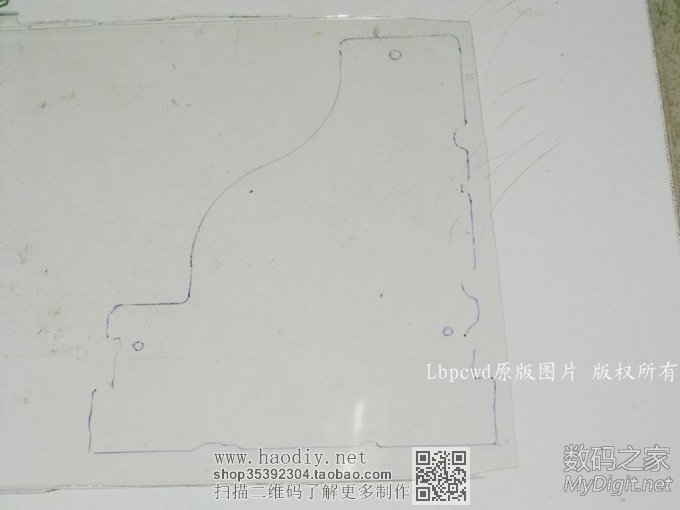

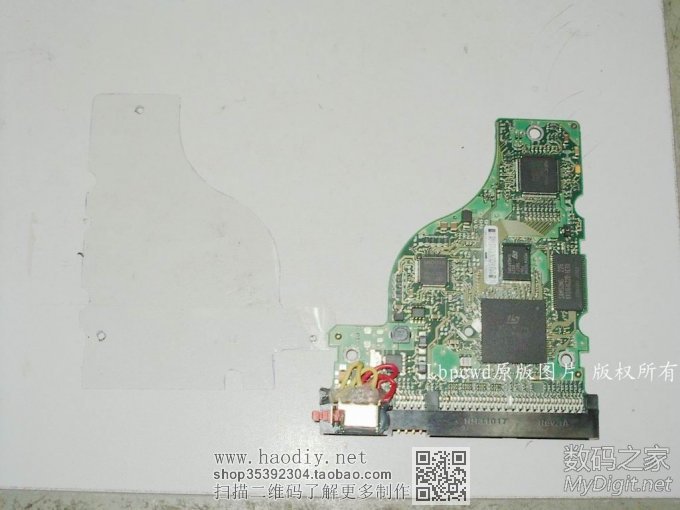

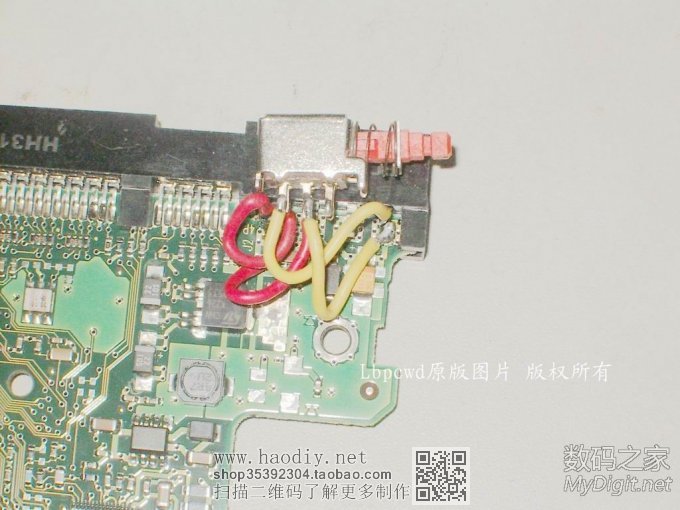

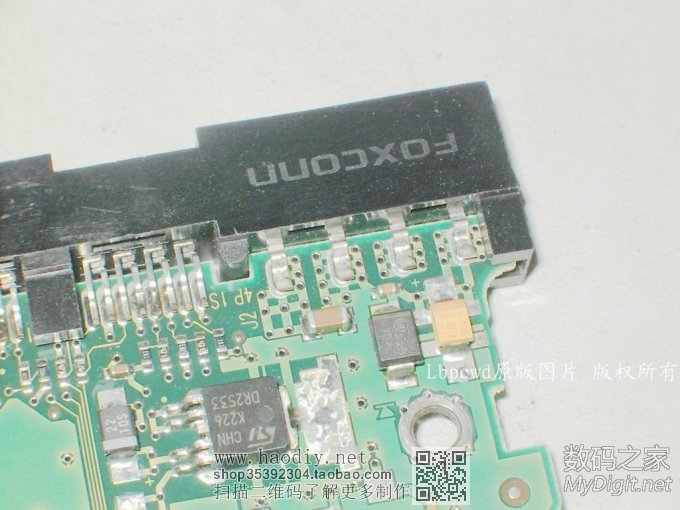

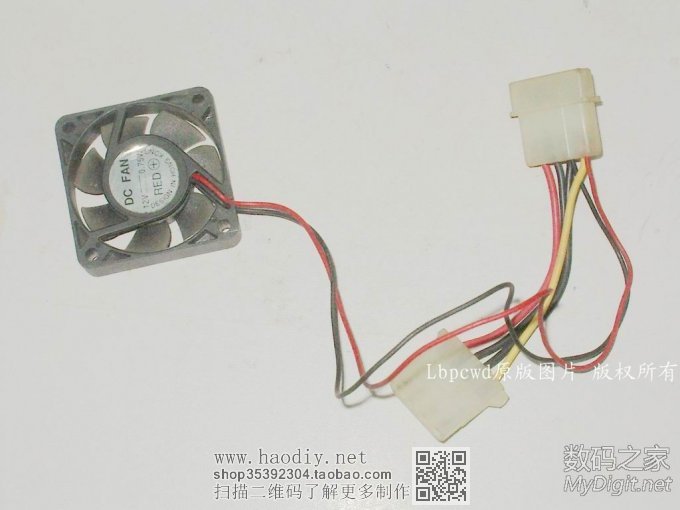

既然是创意DIY,当然是要讲求创意啦!其它仿制和改造的东东我都不想拿出来了,呵呵~~~ 自从一年多前用废旧硬盘做了棉花糖机后(点击可以回顾) ,在坛子里除了电磨,还是没有看到有其它更新鲜的,今天我只有借参赛之机再次玩玩新意思,希望“抛砖引玉”~~~ -----到底DIY的是什么东西? ~~先猜猜~~ ~~没到最后,估计能猜出的人不多~~哈哈哈~~~ ~~答案在最后会昭然若揭的~~~ 创意不断,49楼开始,又有新的答案,请留意哦!! ~点击直接进入第四页49楼的新玩意~ --------------------------- 老款的硬盘有自动停转功能,所以原本想找一个更老款的废硬盘,但是见希捷U6这款的盘体浑圆,没有什么棱角,所以就选它啦~~ ![]() 很多年前的一个希捷U6-40G废硬盘,磁头早已完全损坏,已经没有维修的可能了 ![]() 还是带套的,呵呵~~ 剥开包皮,哦,应该说皮套好点,呵呵~~ ![]() 外观很漂亮,边角都是圆的,用来DIY这个正合适呀~~ ![]() 背面 ![]() 先从电路板开始吧,把电路板卸下 ![]() 找来一个小自锁开关 ![]() 固定螺丝孔在这没用,还妨碍了安装,把它做掉了 ![]() 要修改的是在这里 ![]() 把+12V和+5V电源脚从板上断开 ![]() 接上导线 ![]() 通过导线连接焊好小自锁开关 ![]() 用胶把开关固定好 ![]() 固定好的自锁开关。 之所以在这里安装开关,一来是为了方便使用,二来是U6这款硬盘已经有了停转保护的新功能,检测到硬盘磁头信号不正常或者不能就绪的话,几分钟后就会停止转动保护加了开关,可以在停转之后,通断一下就可以方便地使硬盘重新转动起来 ![]() 通电测试一下,OK,没问题~~ ![]() 开关焊点裸露部分用热熔胶封好 ![]() 找来一张废的塑料板 ![]() 按照电路板的形状画好 ![]() 裁剪 ![]() 裁剪好的电路板盖,如果不想麻烦也可以用回原来的皮套,嘻嘻~~ ![]() 盖好的塑料盖板,可以保护电路板 ![]() 废物利用嘛,除了小开关0.2元之外,其它的都用废旧的东西 找来586时代的一个废弃风扇 ![]() 需要的就是这段接头 ![]() 剪断 ![]() 再找来一个废弃的老PS2鼠标 ![]() 剪断,需要的是那一段长长的软线 ![]() IBM的老鼠标质量真不错,单鼠标线就1.5米有多 ![]() 里面有5根线,为了减少内阻,两根并一根用,以免功率损失,拖不动硬盘 ![]() 接线 ![]() 焊接好接头 ![]() 做好的长电源线 ![]() 通电测试,起转正常,1.5米,够长了吧,呵呵~~ ![]() 开始改造盘体了 ![]() 把封口锡纸揭开 ![]() 拆开盘体,原来是个双碟,3磁头的,U6系列应该是单碟20G,每个磁头容量是20G,这个本来应该是60G的,不知是厂家当年封了一个磁头容量做成40G的出售,还是后期给调换了错了标签,嘻嘻~~不管了,反正是废盘,用双碟可以更给力,呵呵~~ (责任编辑:admin) |
