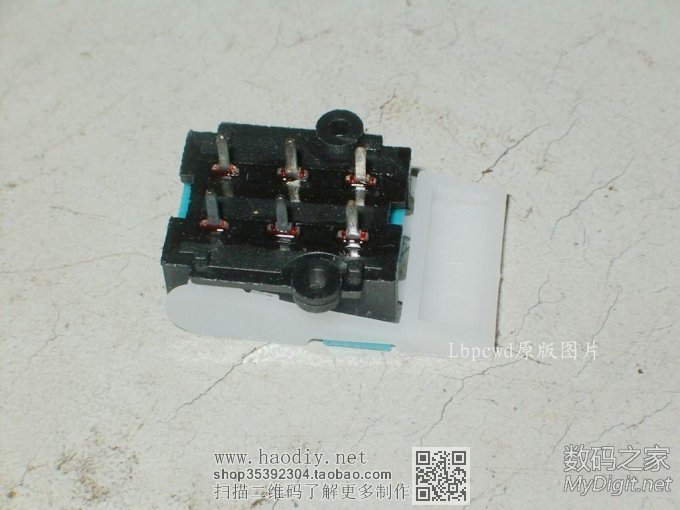

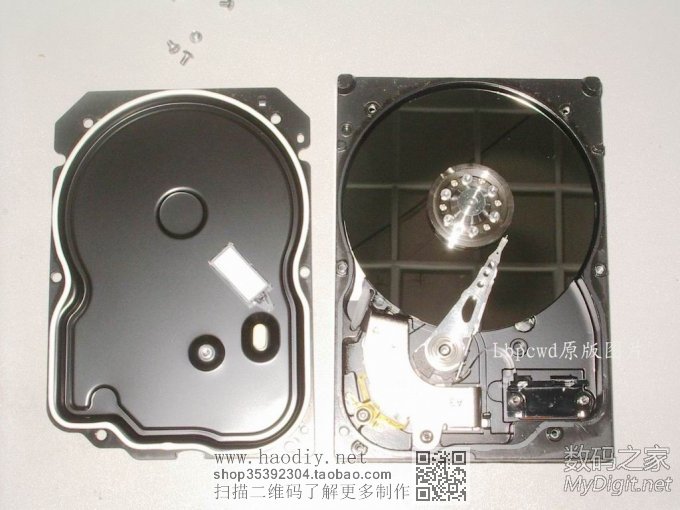

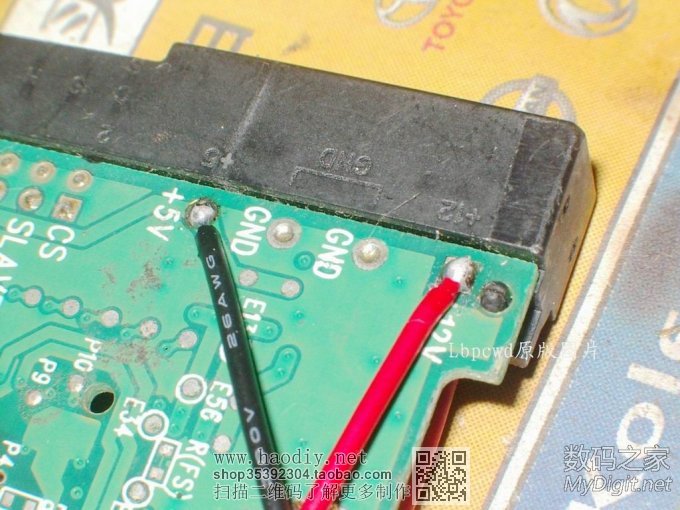

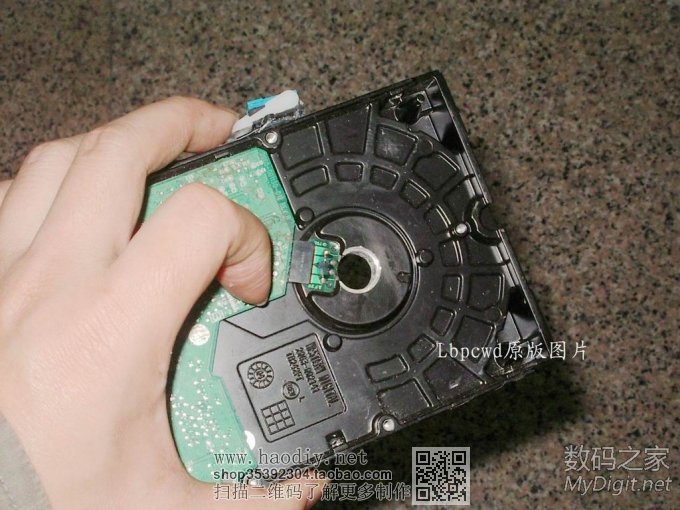

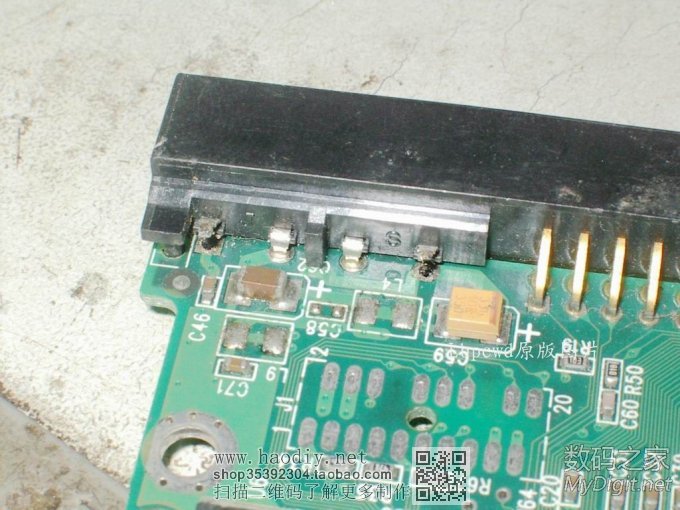

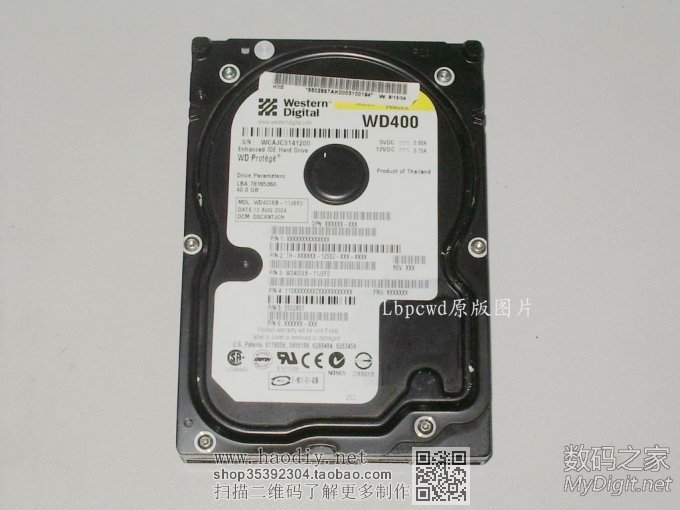

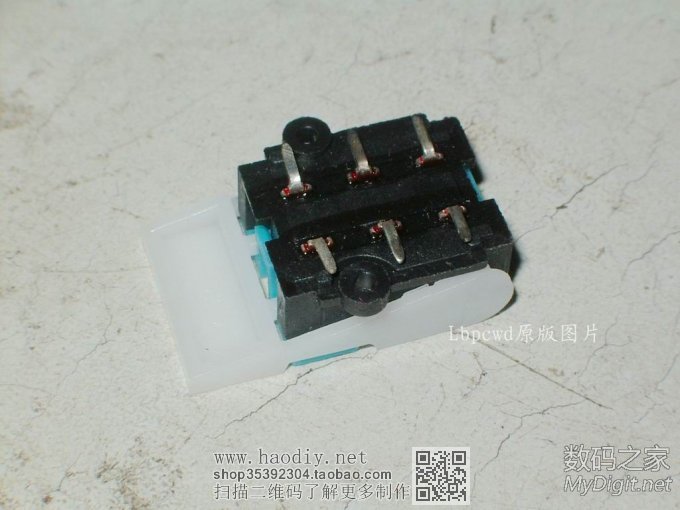

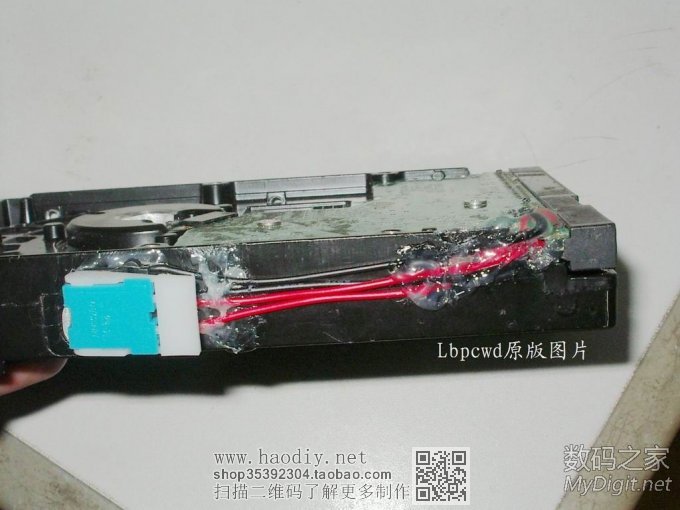

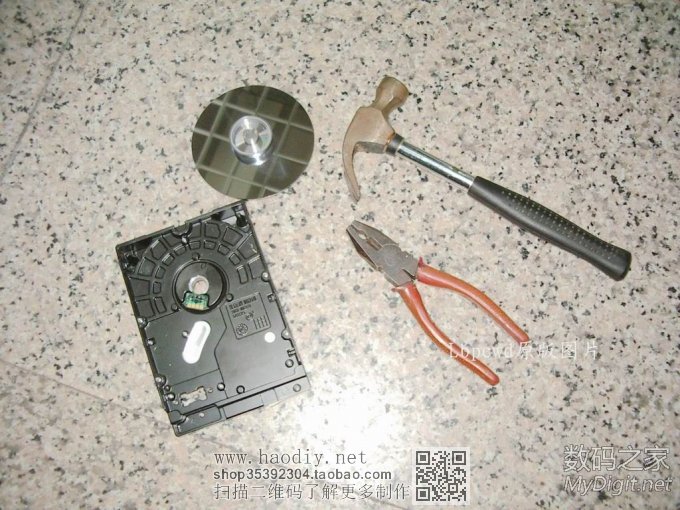

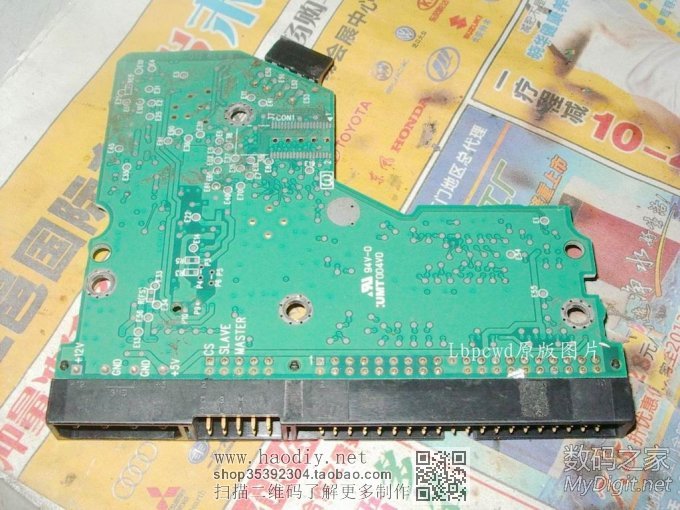

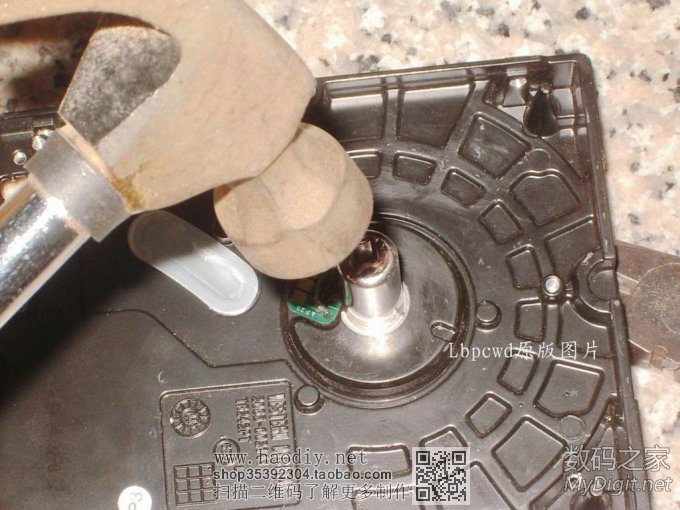

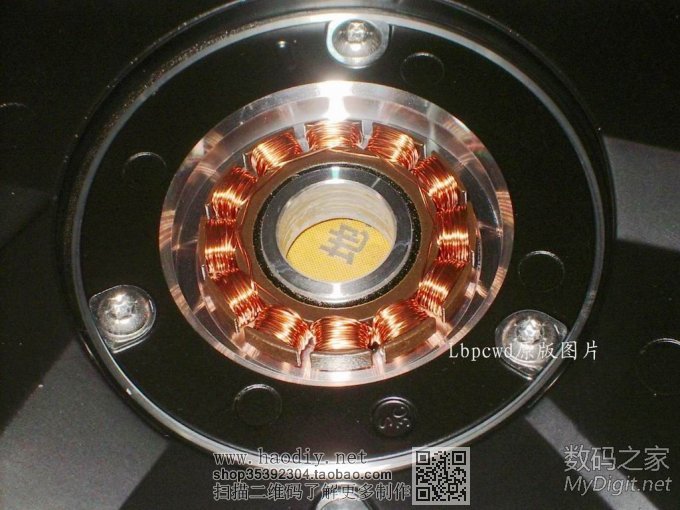

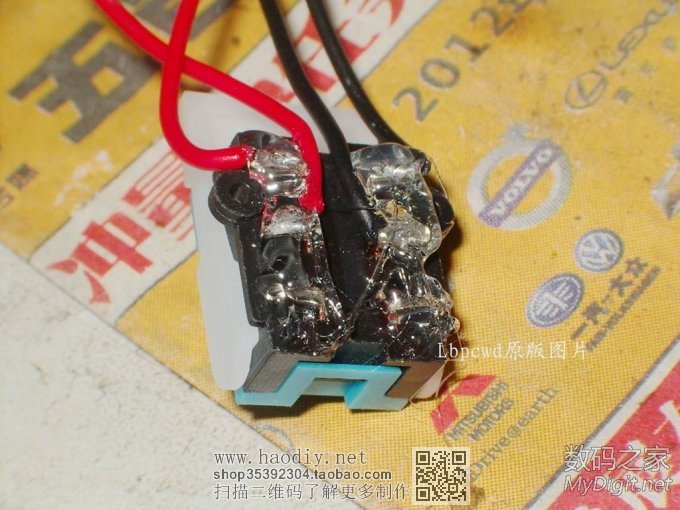

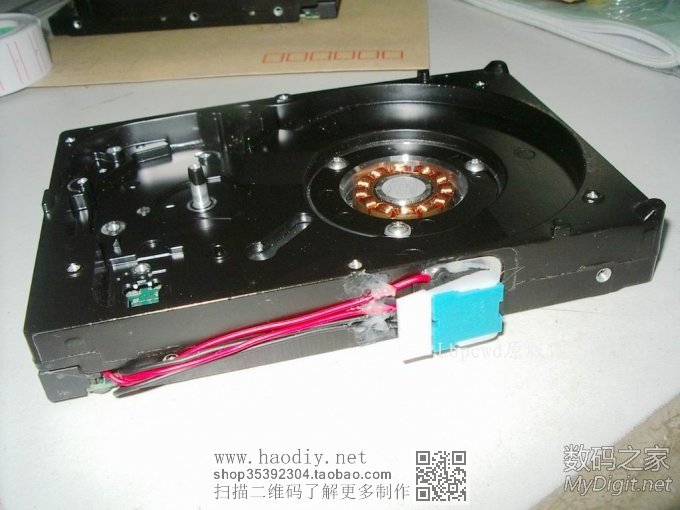

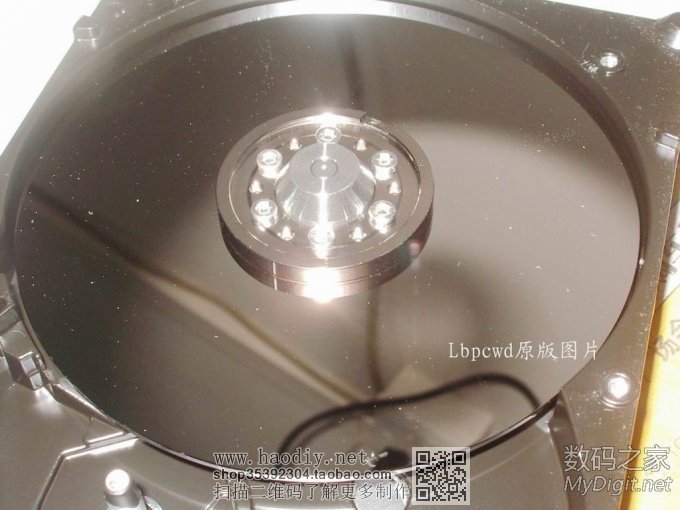

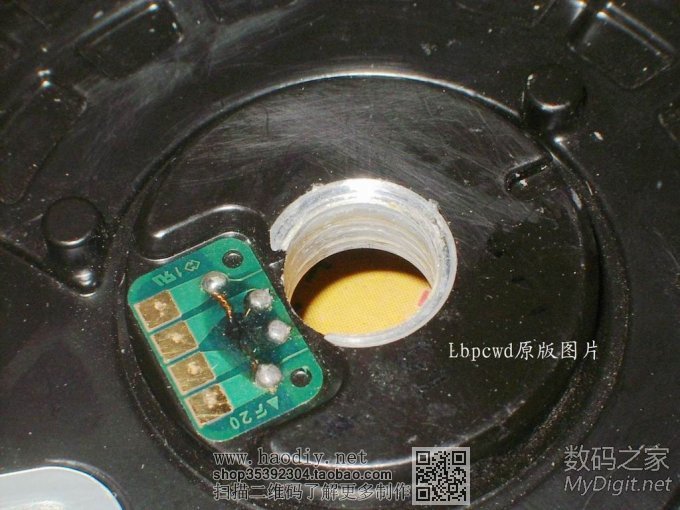

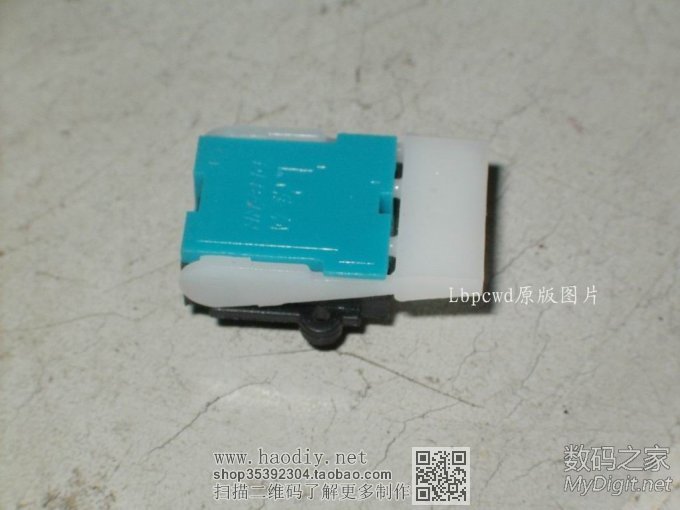

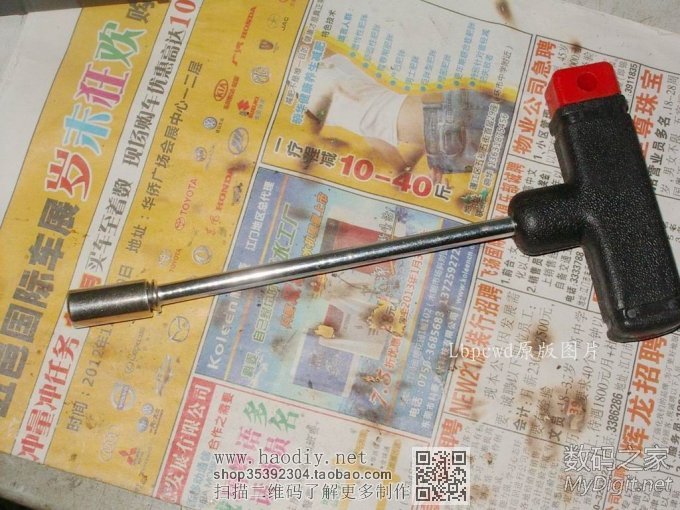

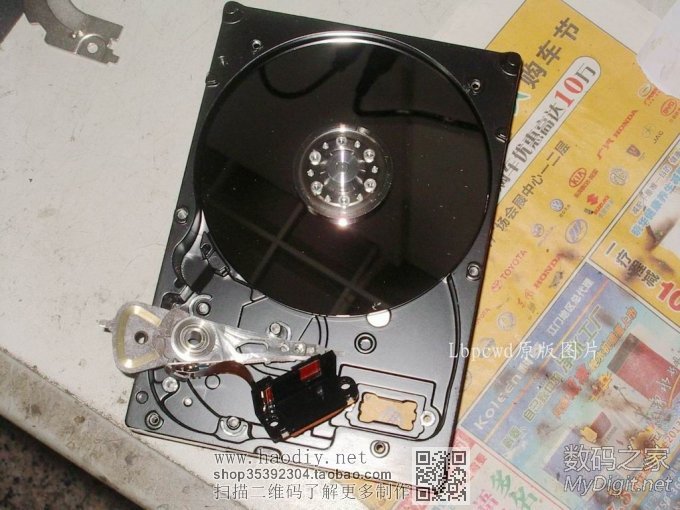

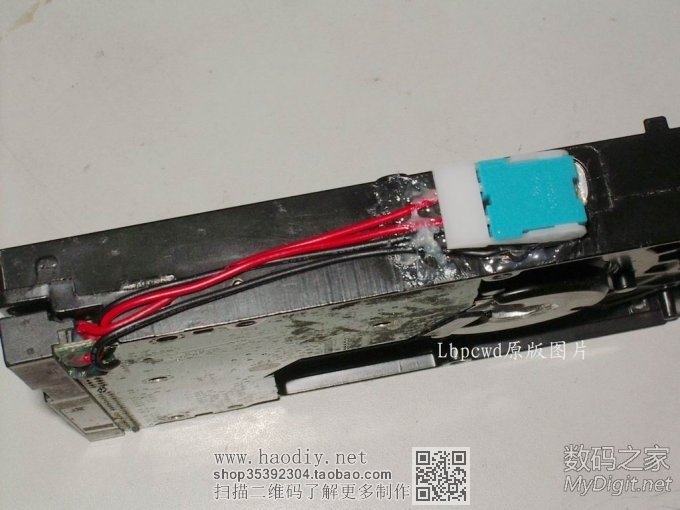

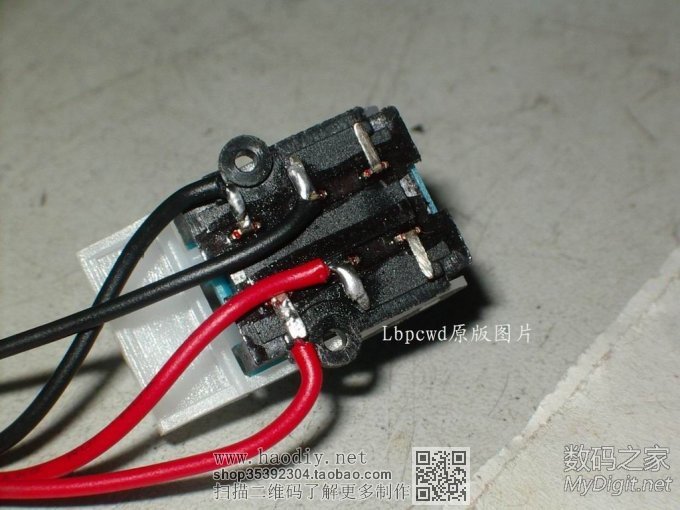

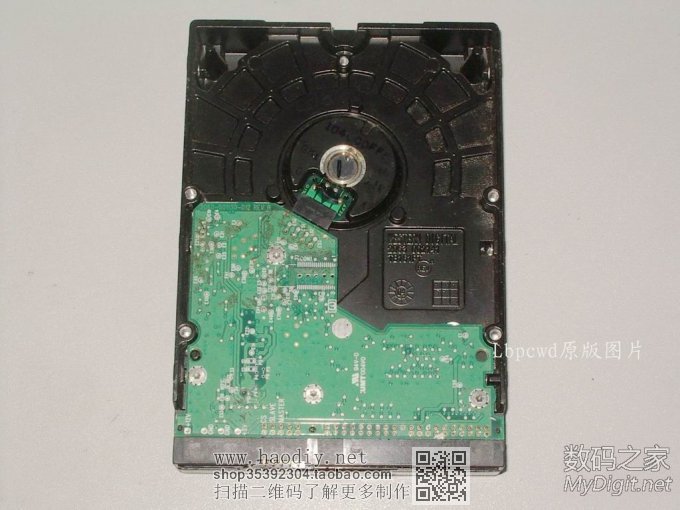

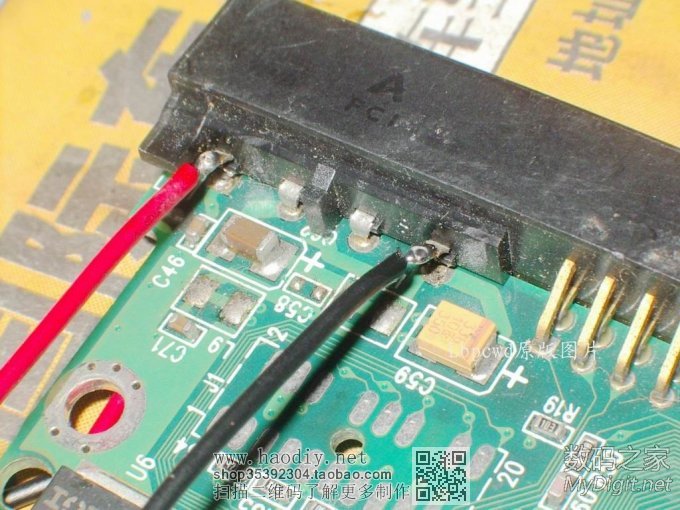

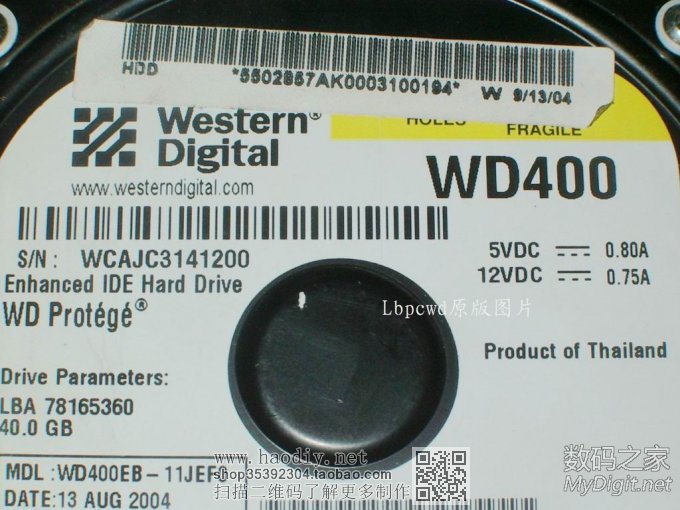

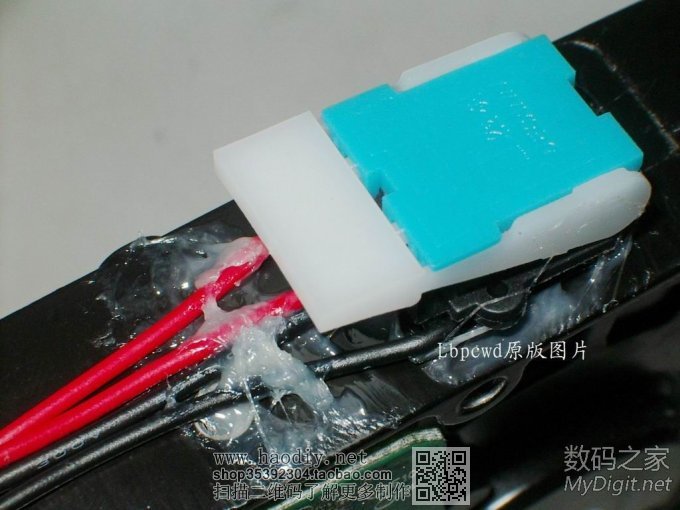

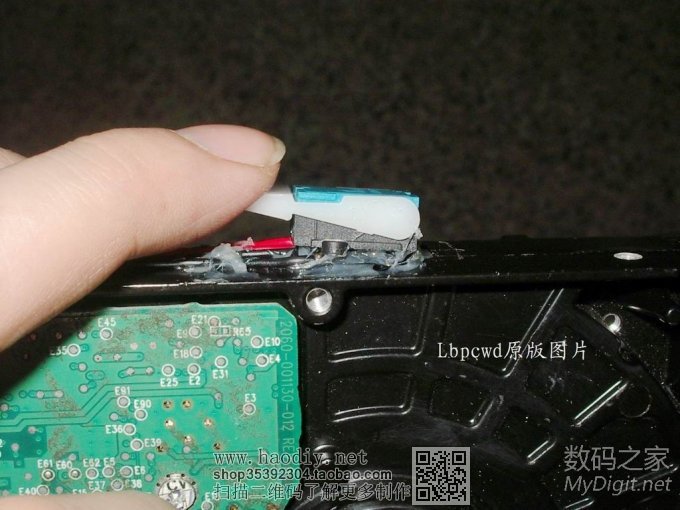

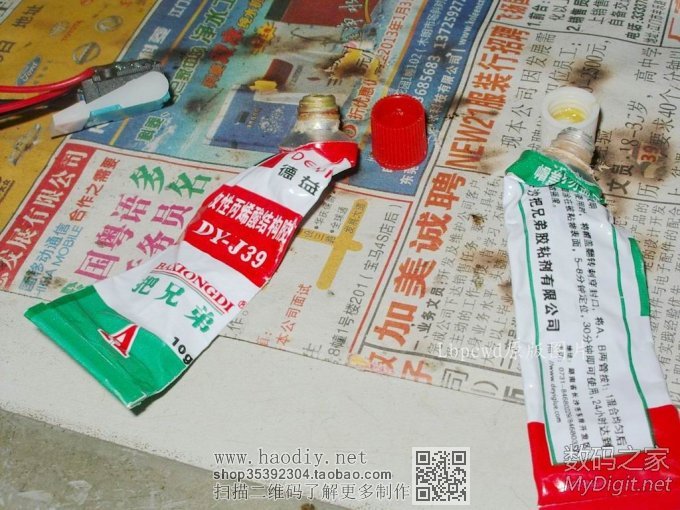

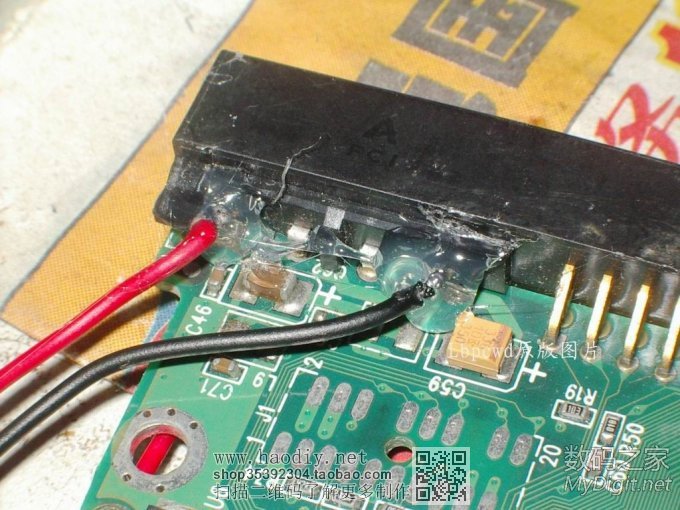

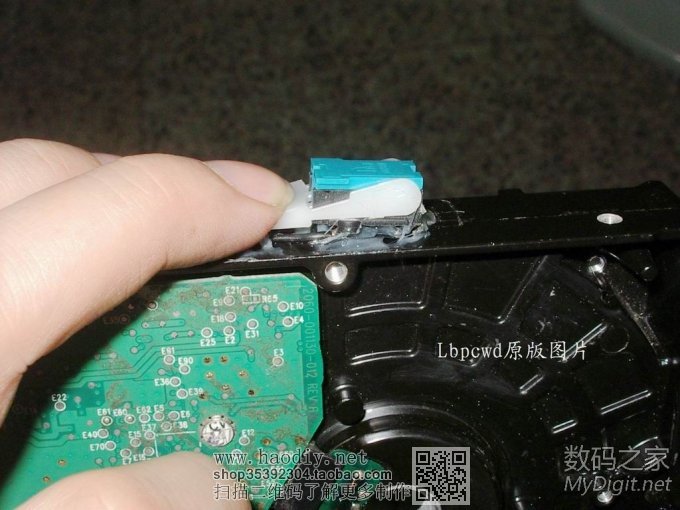

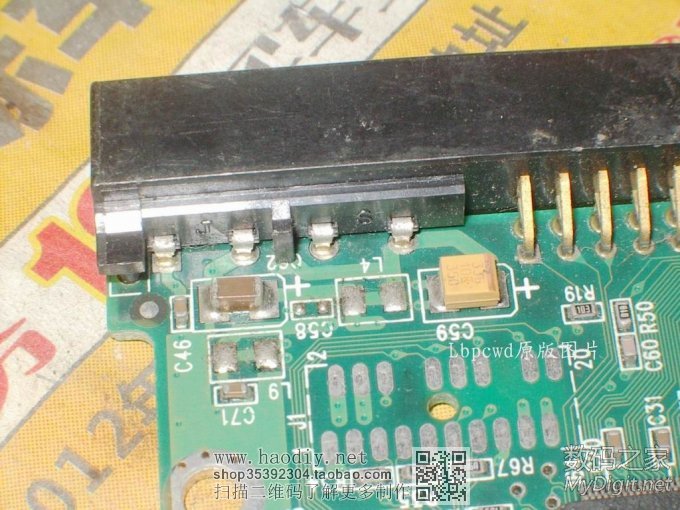

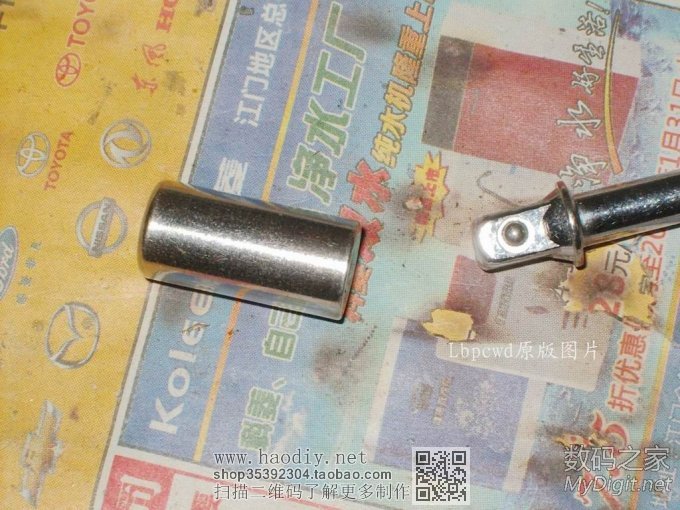

我的部分DIY作品: 【lbpcwd】难道废硬盘只能改成“电磨”吗?请看我的原创参赛DIY 【lbpcwd】自己DIY低成本激光野战系统 【lbpcwd】废旧硬盘创意又来啦!不到最后,能猜到是做什么的人没几个 【Lbpcwd】DIY给MM的生日礼物——看我的报废笔记本如何大变身 【lbpcwd】虽然同类制作不少,这才是正宗的全硬盘制作,不用一点外来材料 【Lbpcwd】打造史上最简单、最低成本的1.2V~12V可调移动电源 【Lbpcwd】DIY系列(20)“废盘在手;Money我有”~让废旧硬盘变身“赚钱”的邪恶工具 【Lbpcwd】DIY系列(21)【原创】废硬盘变身为生活实用品——钥匙盘 【Lbpcwd】【原创】DIY系列(22)——废可乐瓶、塑料饮料瓶还可以做什么 --------------------------------------------------------------------------------------------------- PS:原本已经做出来很久了,本来想等到大赛时候再发,但是也不知骚版什么时候才开展新一轮的大赛,同时也让大家等了很久了,真的很抱歉!暑假就要到了,就发出来让大家和小朋友一起乐一乐吧!呵呵~~~ 是什么东东?先猜猜看,不到最后,你是猜不到的!哈哈~~~ ------------------------------------------------------------ 这次的主角是这个——一个报废的西数硬盘 ![]() 40G的,2004年的产品了,已经完全报废的了。 ![]() 背面 ![]() 拆下电路板 ![]() 需要修改一下电源部分 ![]() 把+12V和+5V的接线挑开 ![]() 焊上导线 ![]() 背面也分别焊上两根电线。呵呵~~ ![]() 热熔胶固定 ![]() 一个电话听筒挂机开关。可到废电话机拆到 ![]() 背面 ![]() 把引脚掰弯 ![]() 焊上两组线 ![]() 同样用热熔胶封好,以免触点外露 ![]() AB胶固定位置吧 ![]() 固定在这个位置 ![]() 看清楚点 ![]() 效果 ![]() 开始改造盘体了。先拆开盘体 ![]() 把磁头等都拆掉了吧 ![]() 盘片 ![]() 要用到这个工具的某部分 ![]() 就是这个接头,但不是用它的接头功能 ![]() 大小刚好,用锤子和它来把主轴电机的转子拆离盘体 ![]() 钳子是用来垫高盘体,才能使主轴电机转子部分有空间分离的,呵呵~~ ![]() 主轴电机的线圈触点 ![]() 主轴电机内部的定子、线圈 ![]() 看看效果 ![]() 试试开关的位置手感 ![]() 试试按下开关~~~ ![]() 松开开关可以切断+5V和+12V工作电源 ![]() (责任编辑:admin) |
