用单片机打造温感时钟显示智能路由
Netgear PR2000 崔克创意改装

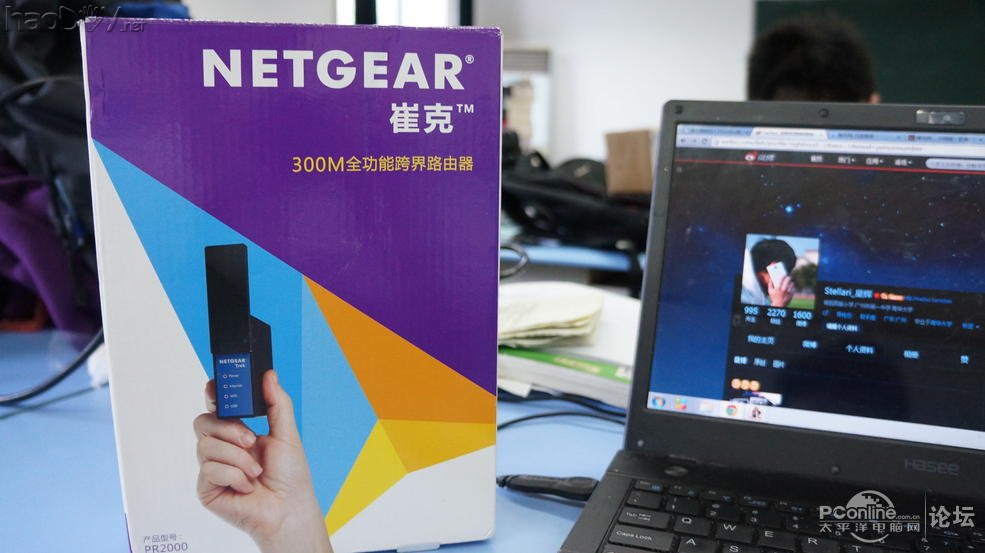

 网件PR2000崔克估计也不需要我再多的介绍了，各位网件的粉丝都较为熟悉的一款迷你路由产品，在体积上比一般路由要小，但其稳定性和信号覆盖范围并不比其他路由差。其外观独特，任意角度摆放的天线也赢得了大伙的喜爱。在日益追求生活品质的今天，崔克的酷炫外形、强大功能以及高稳定性已经被人们所认可。今天我就来把崔克进行改造。
一、实验室编程，手工焊接改装

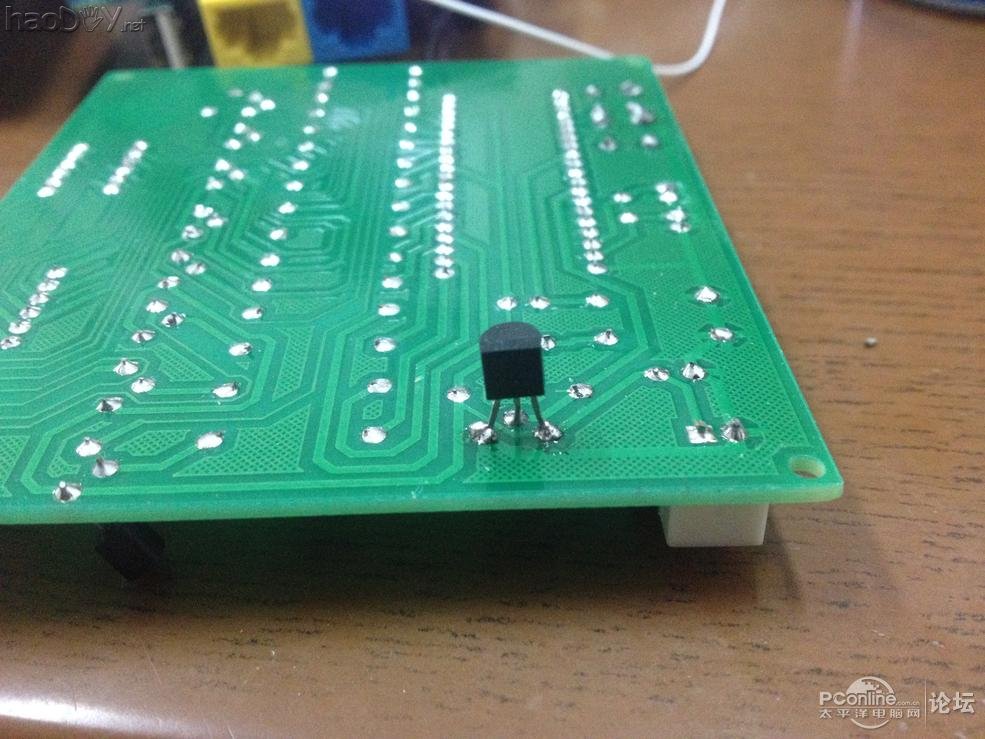

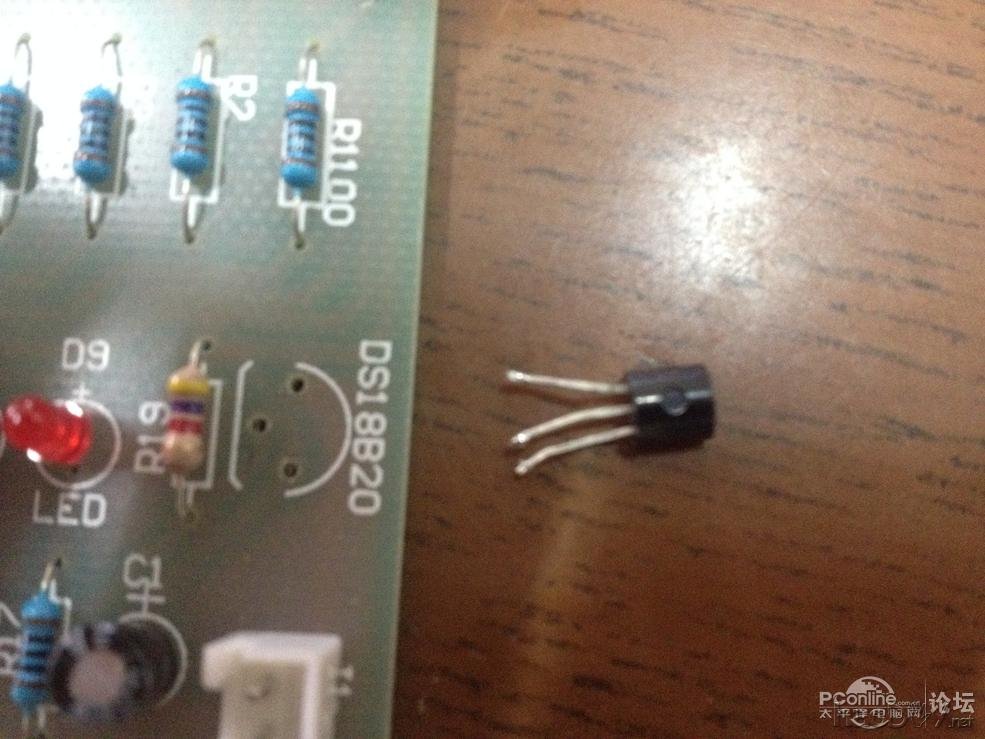

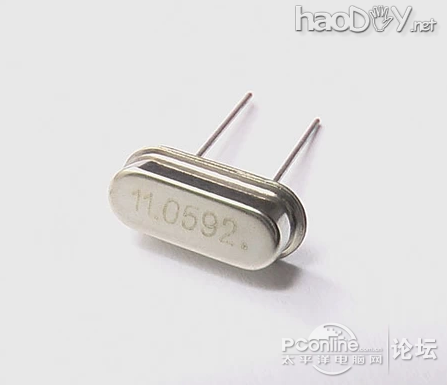

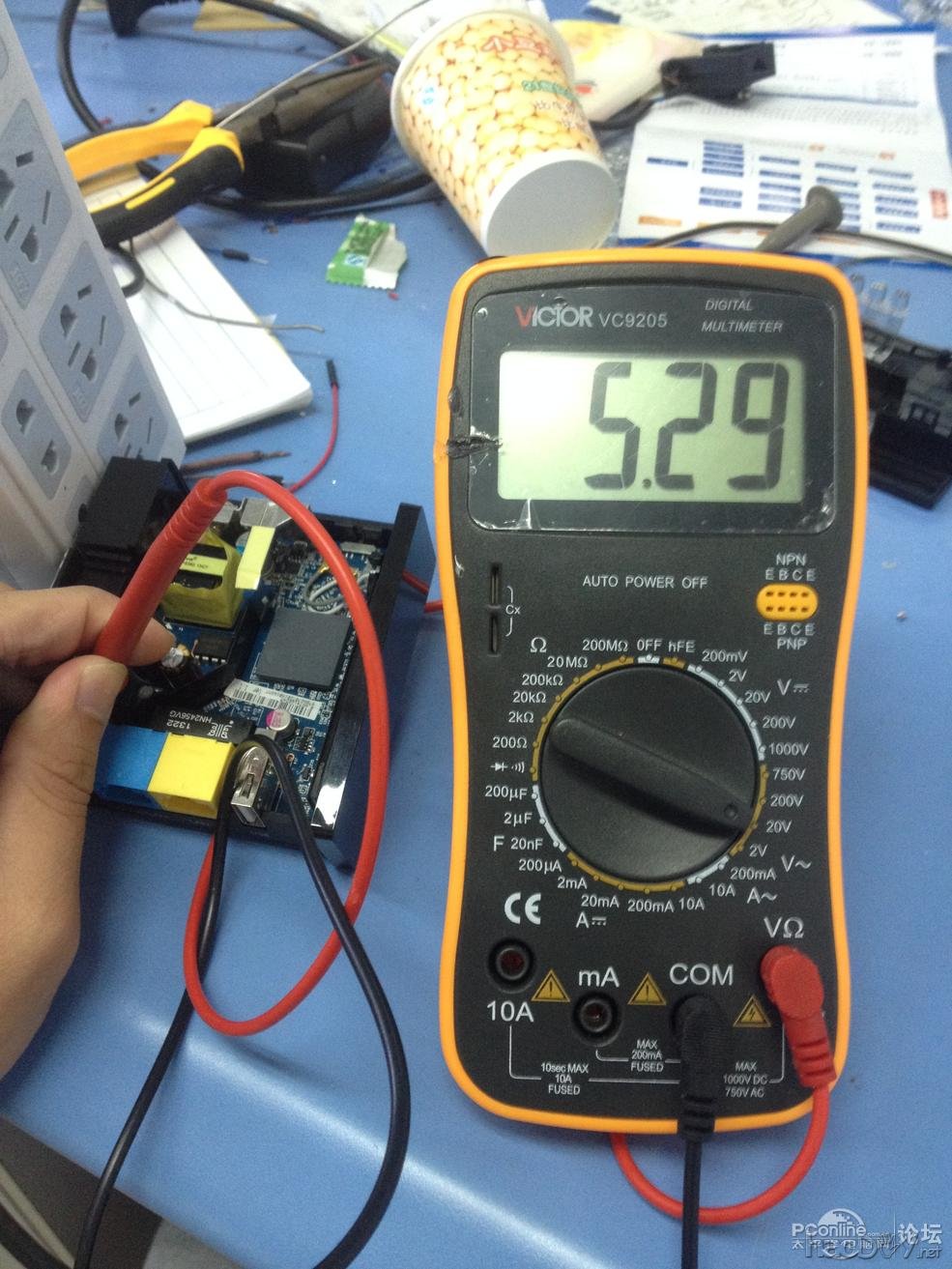

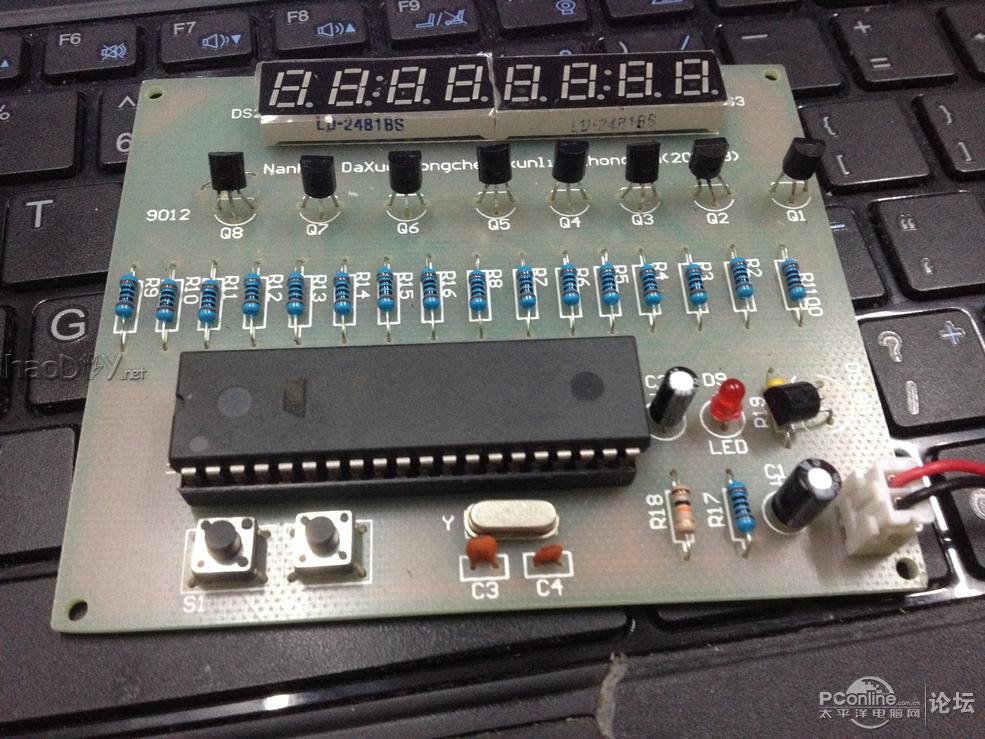

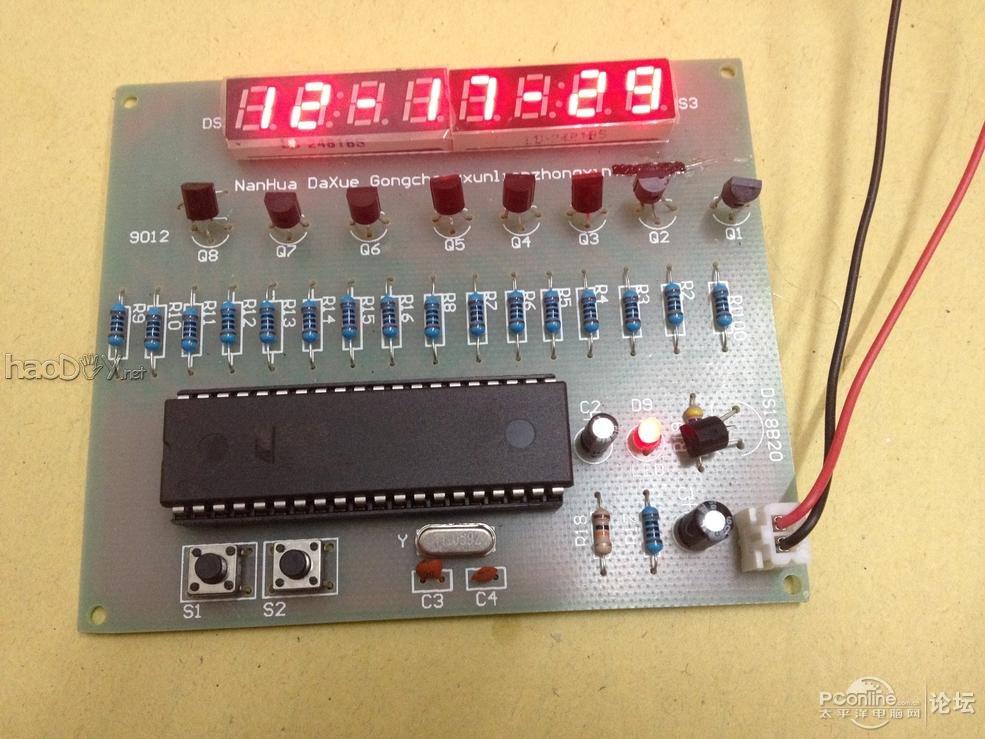

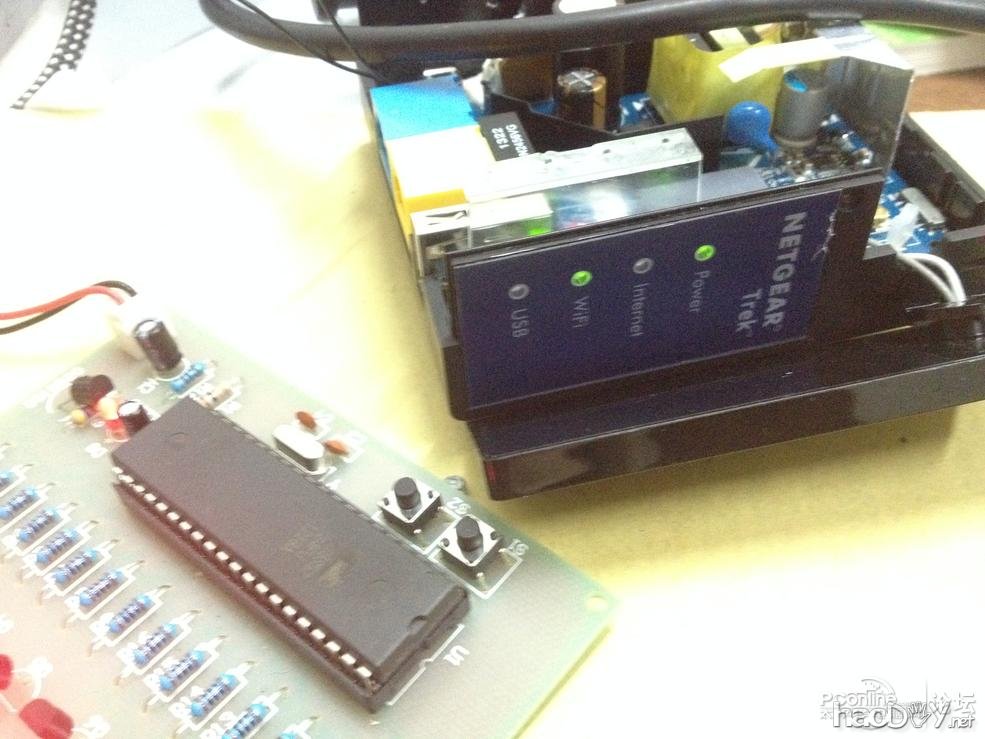

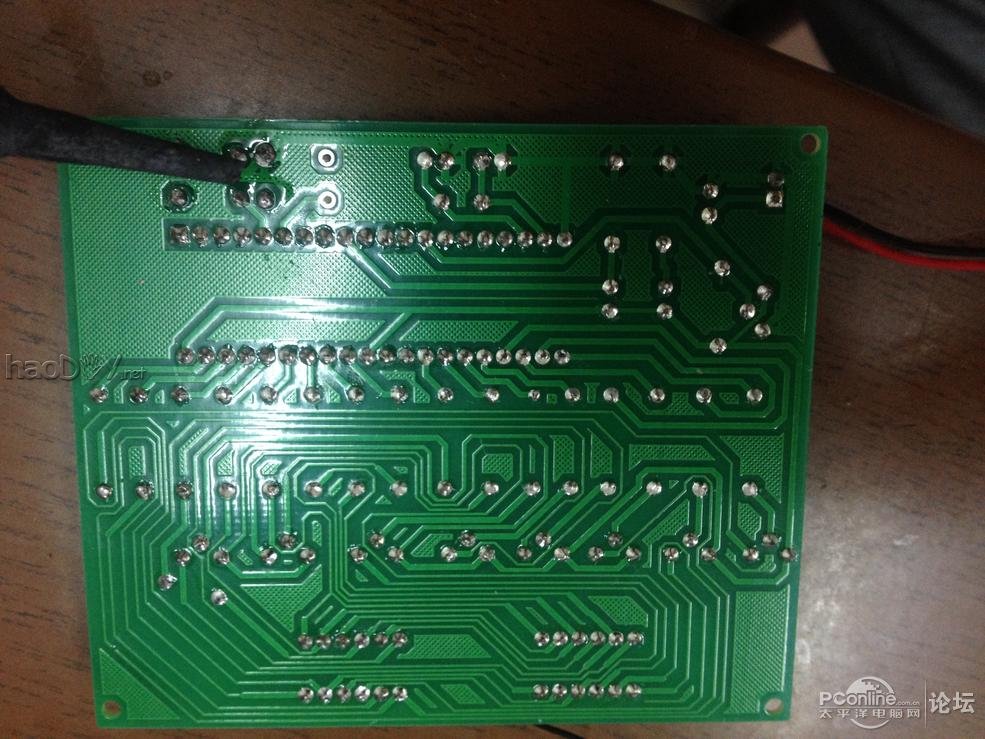

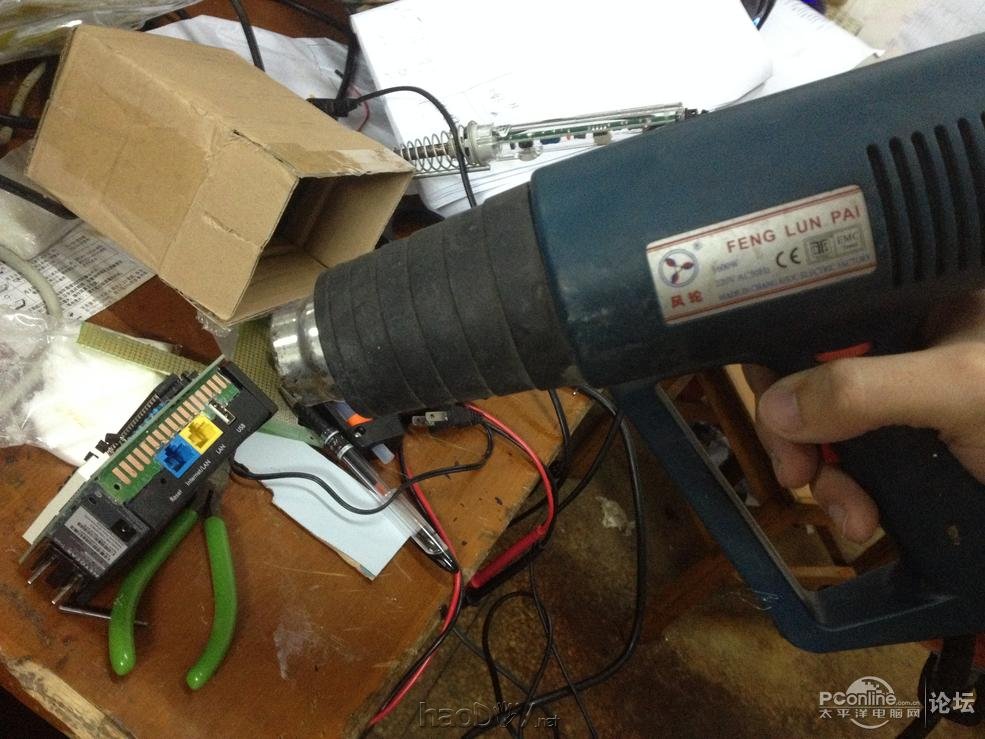

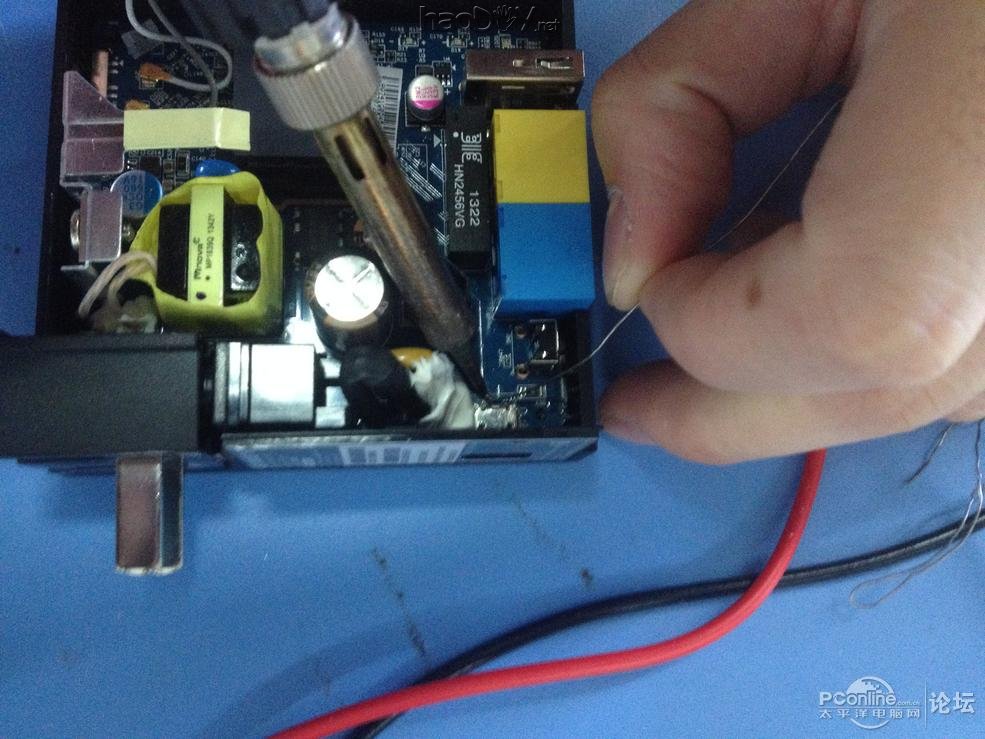

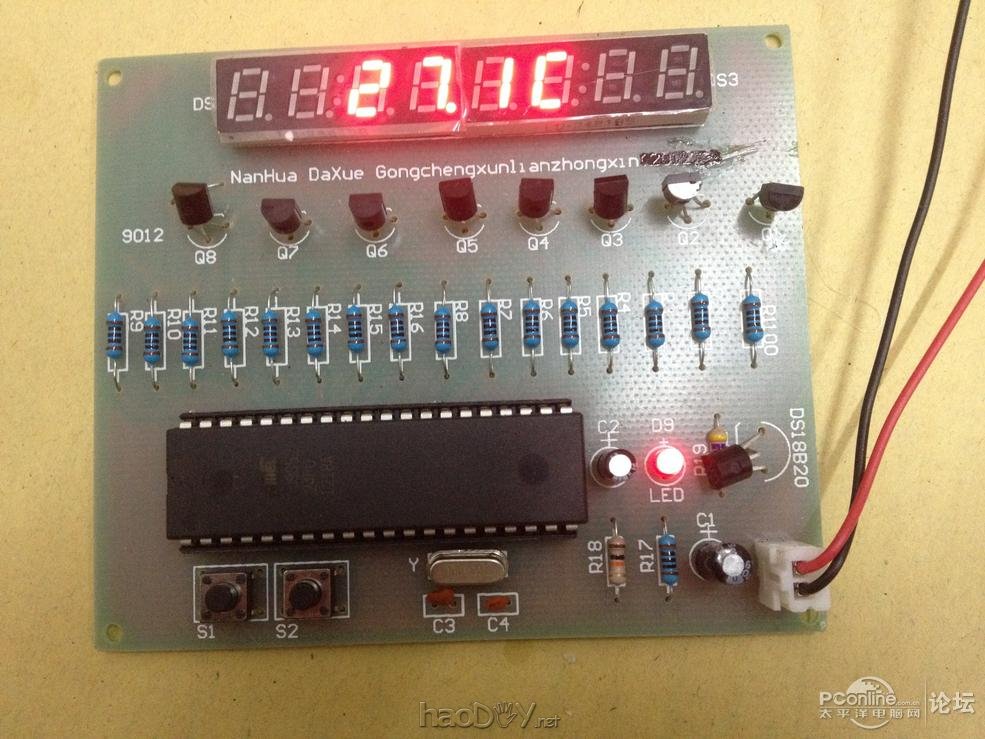

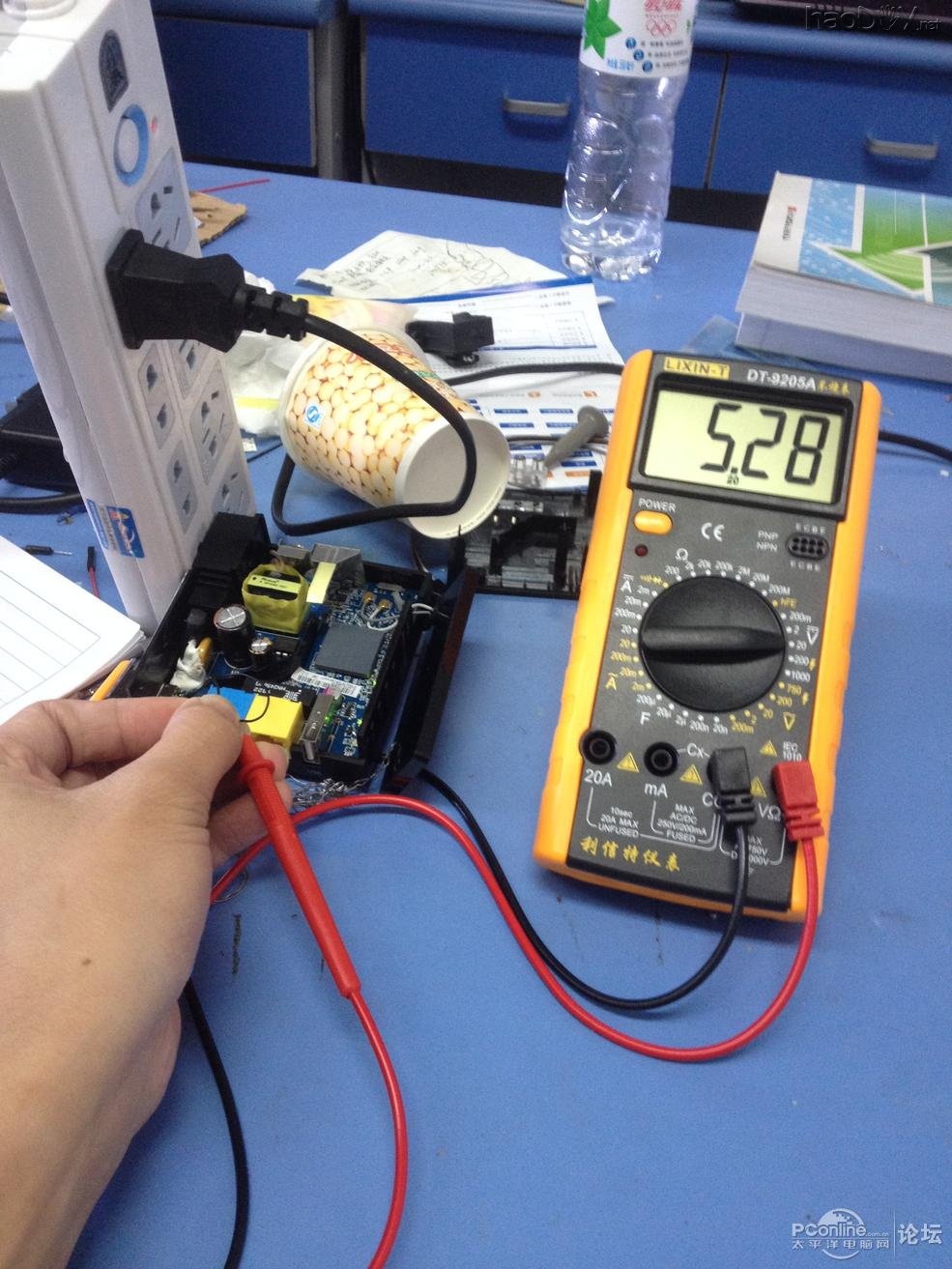

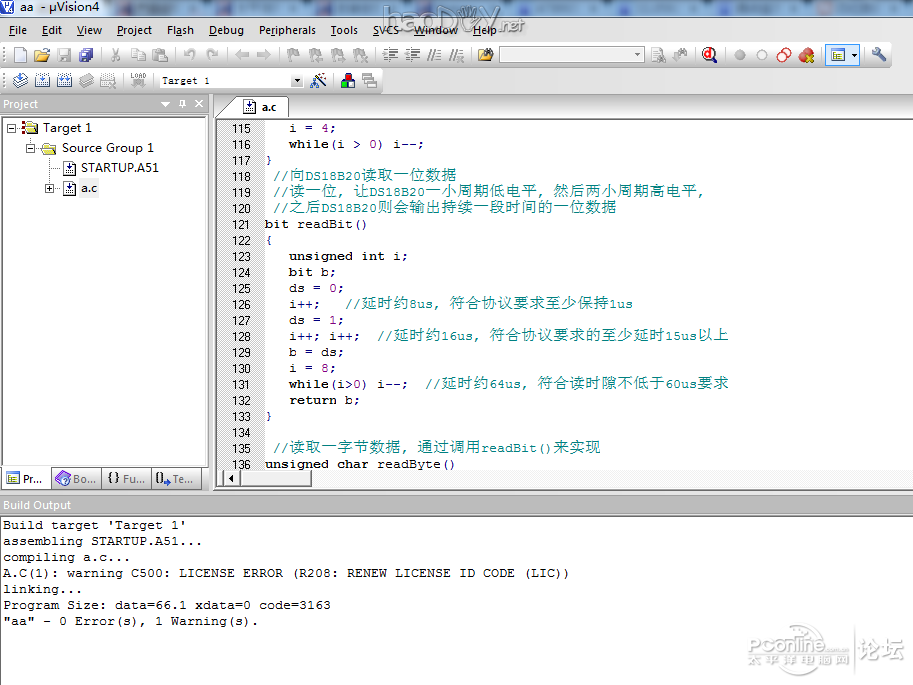

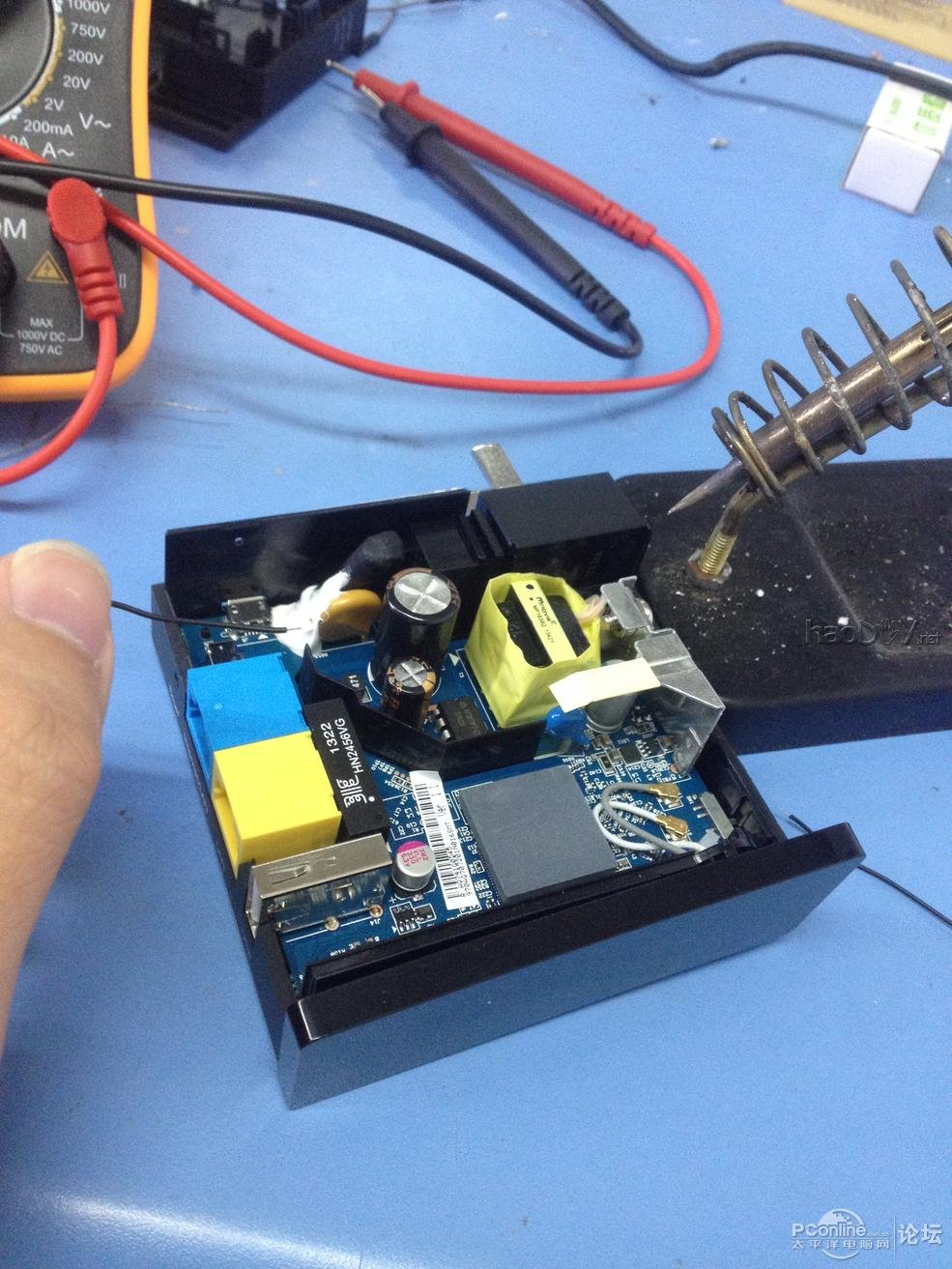

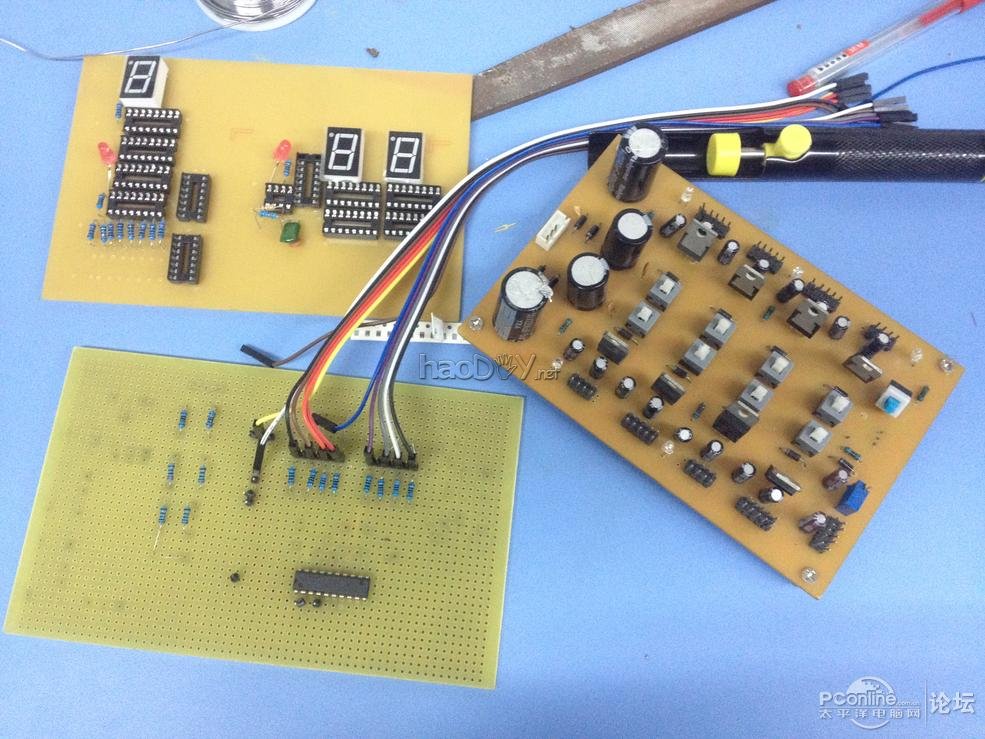

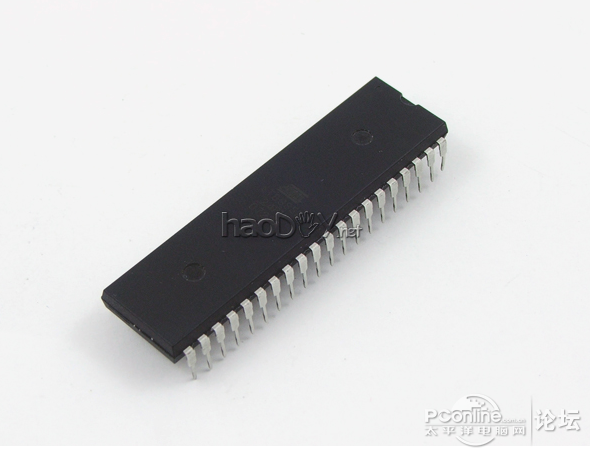

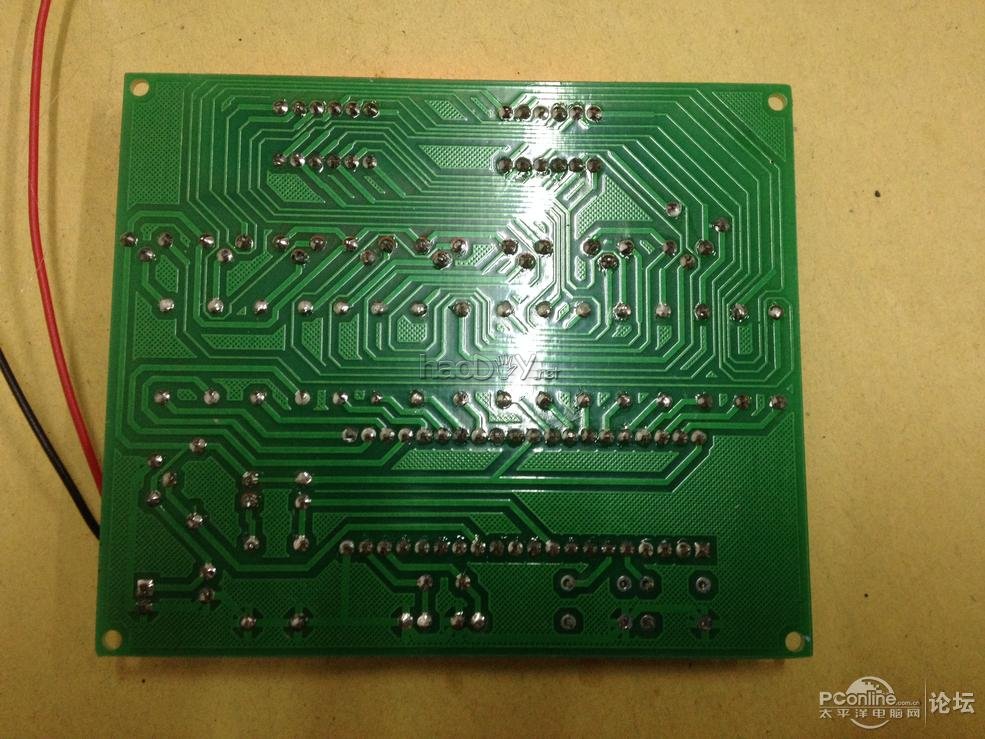

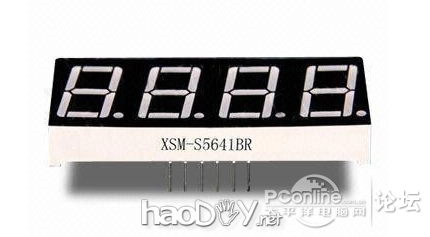

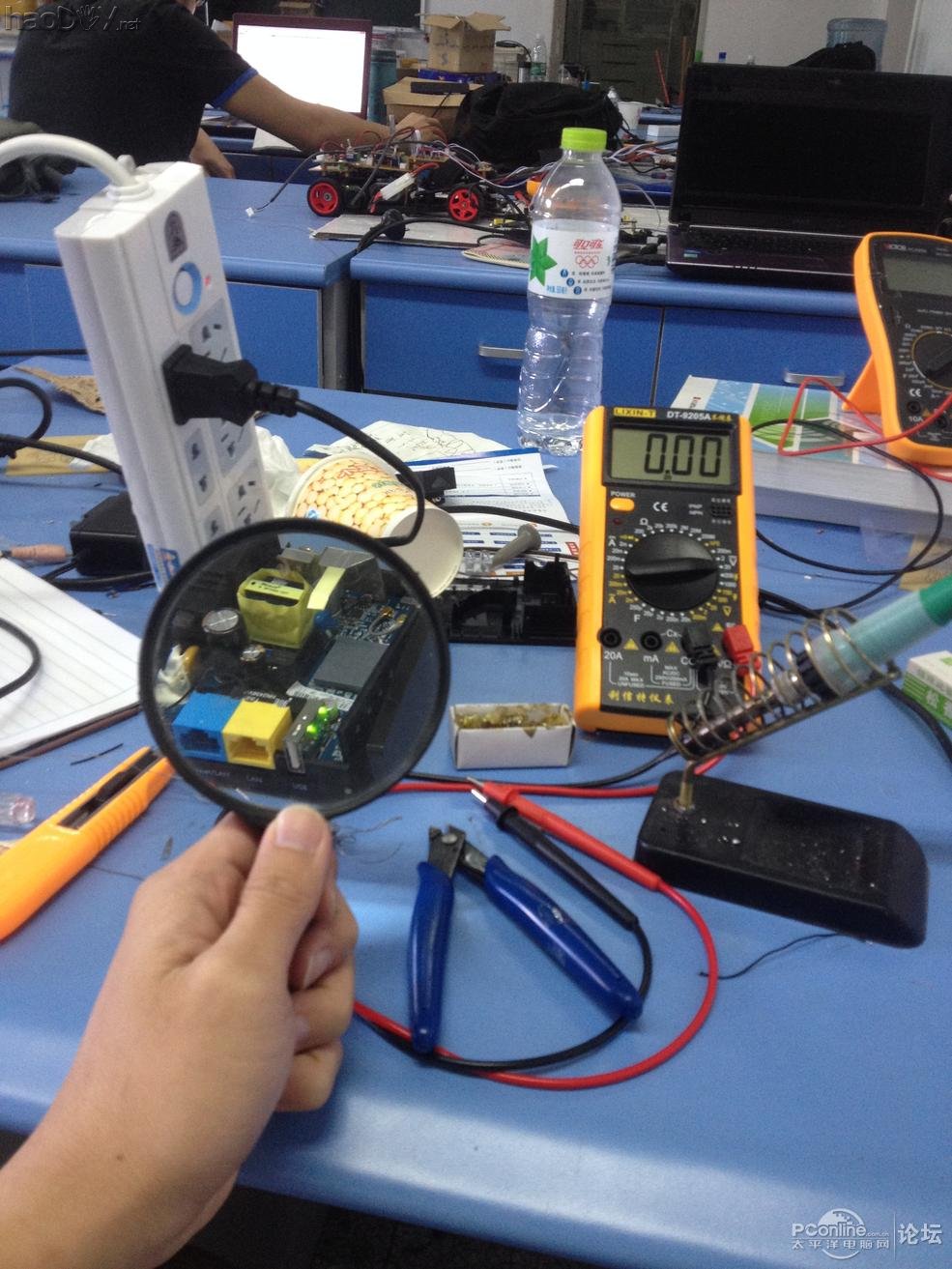

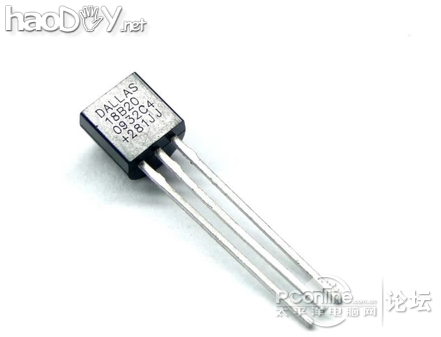

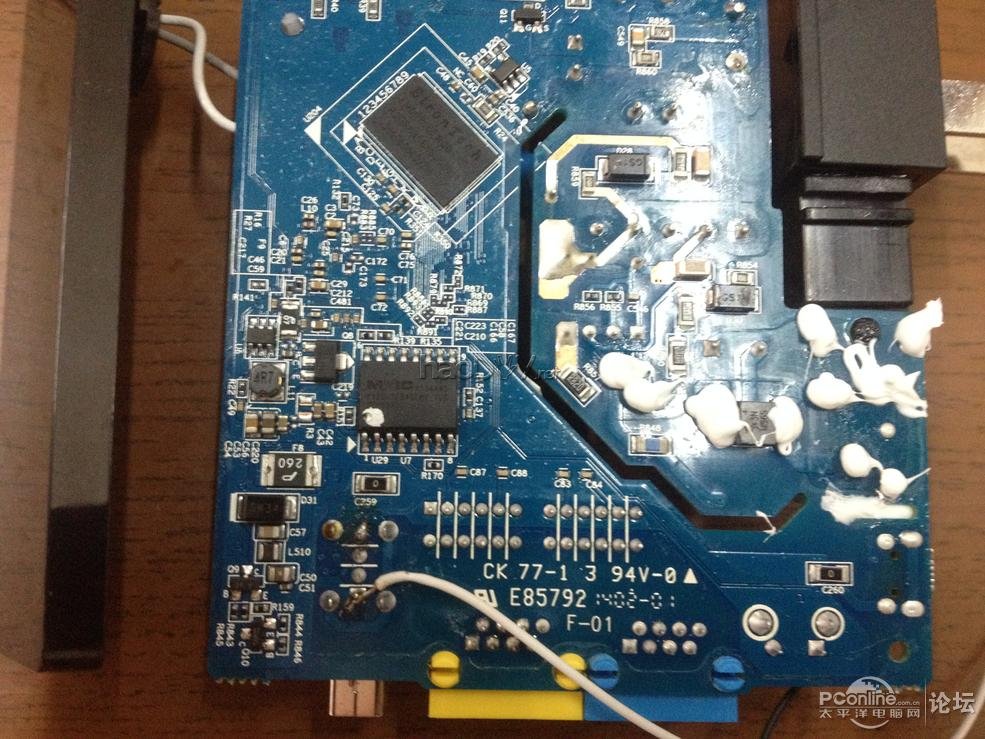

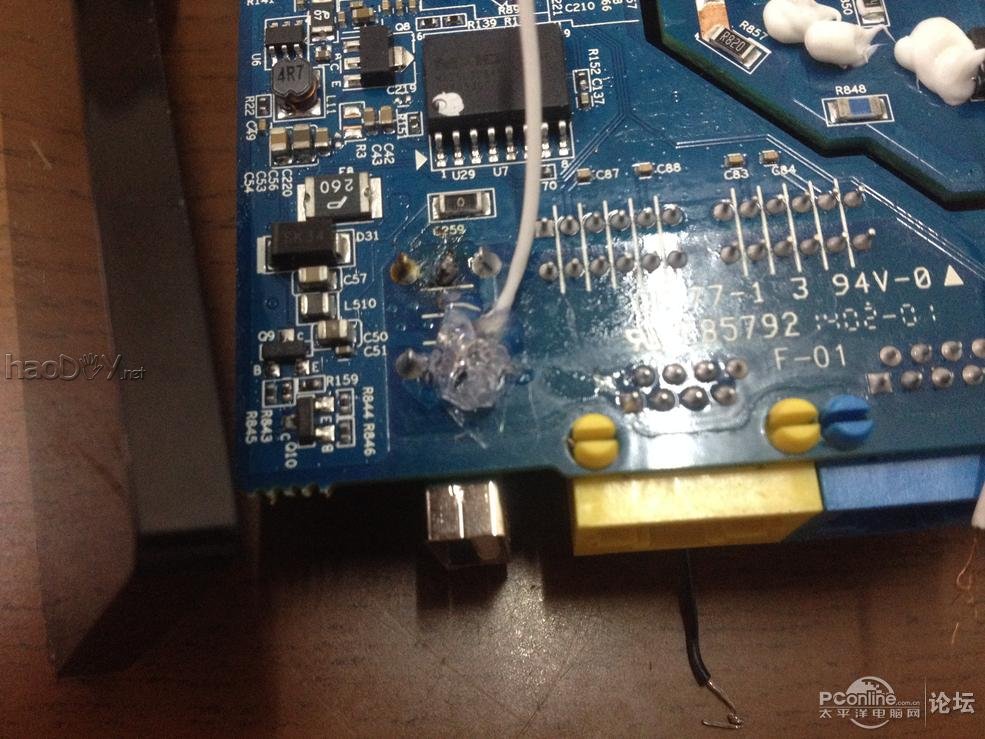

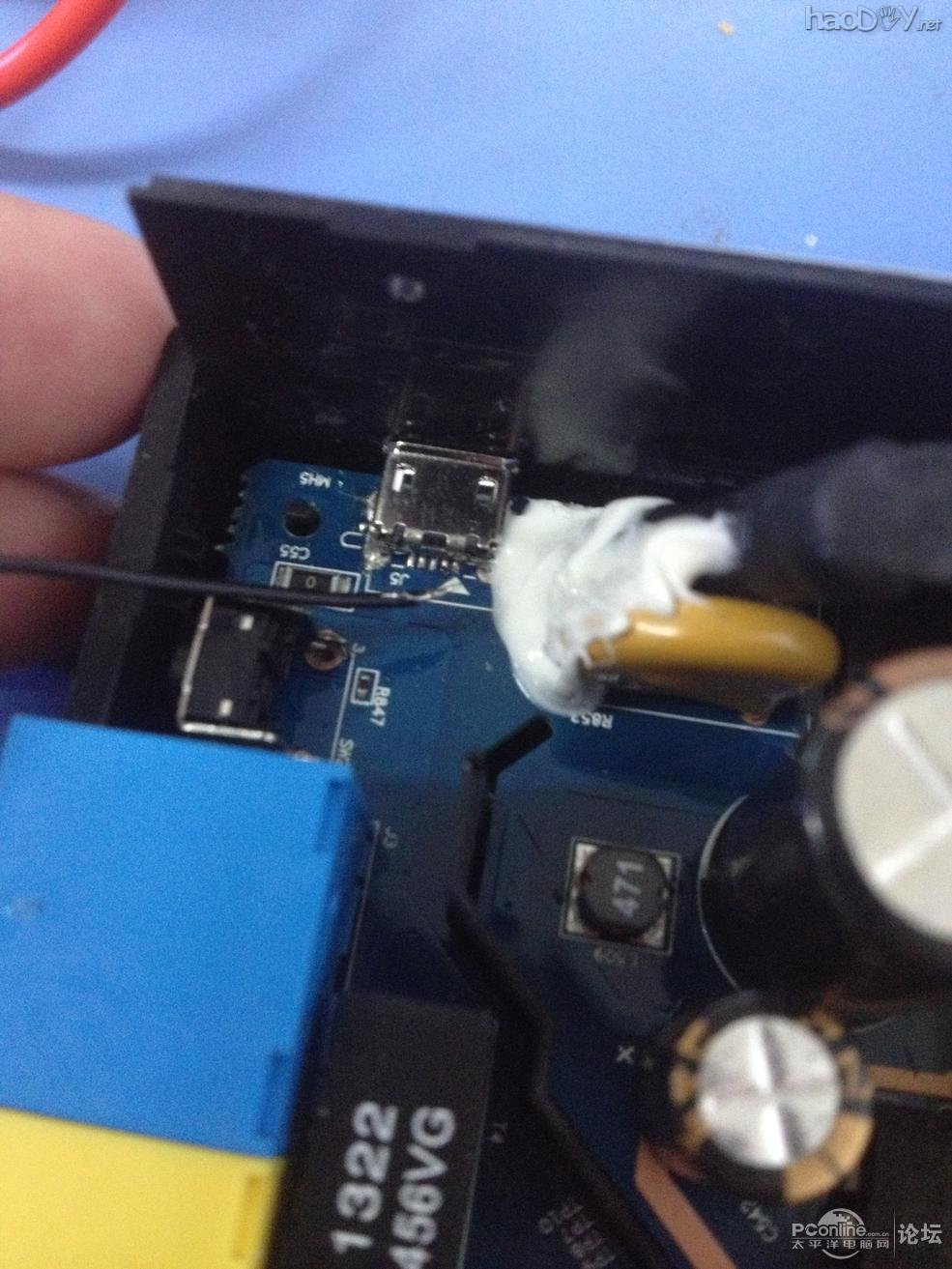

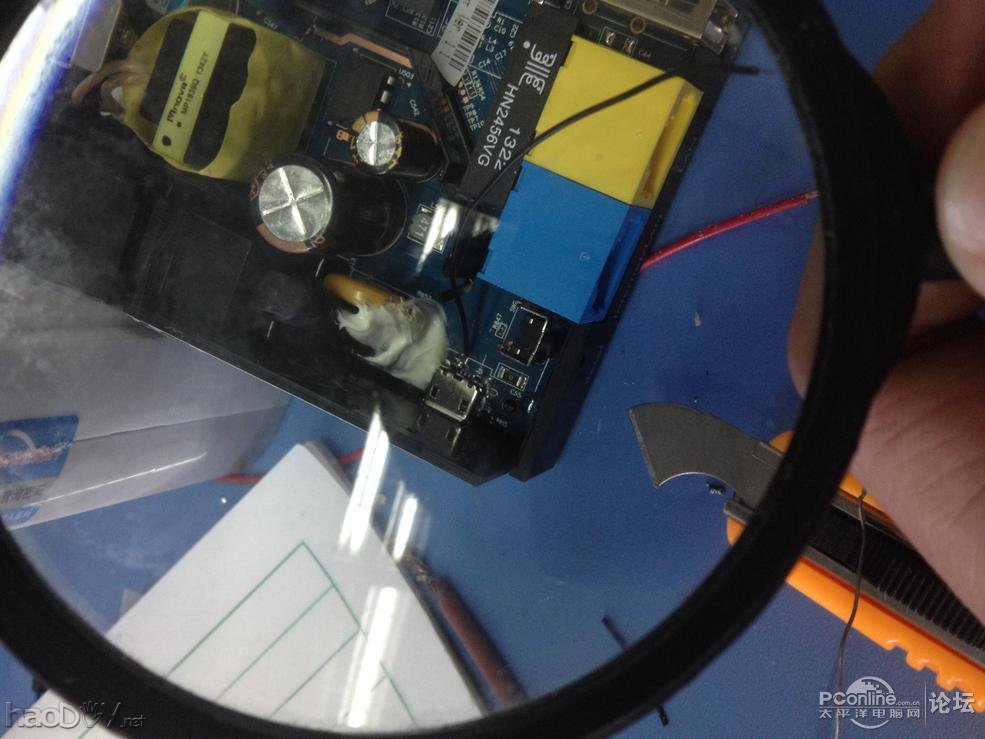

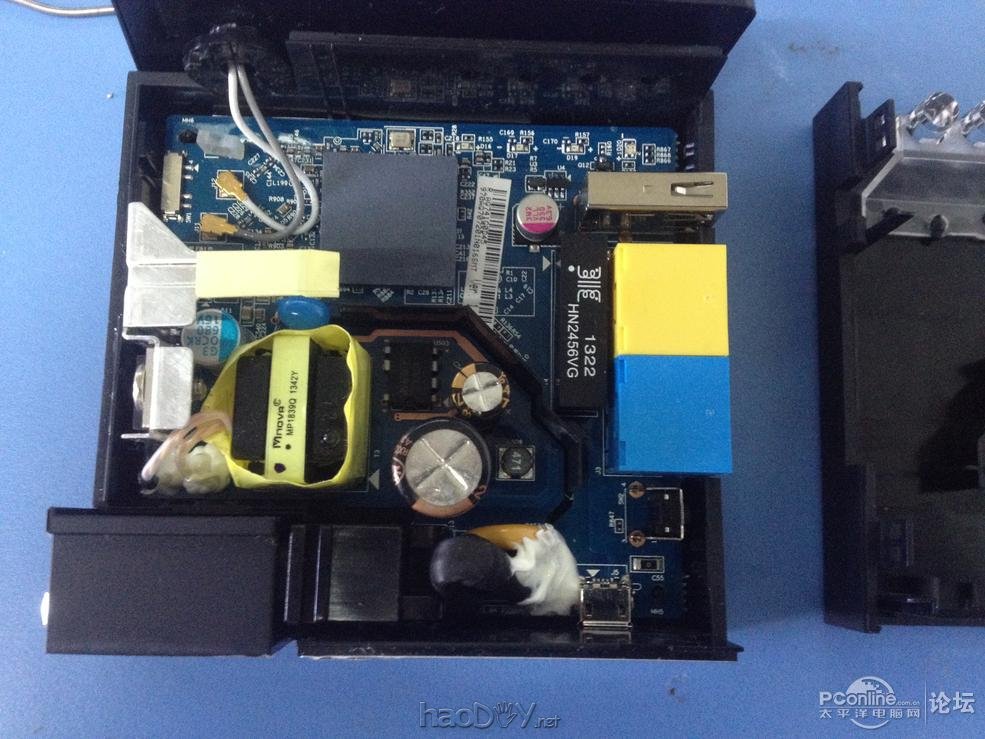

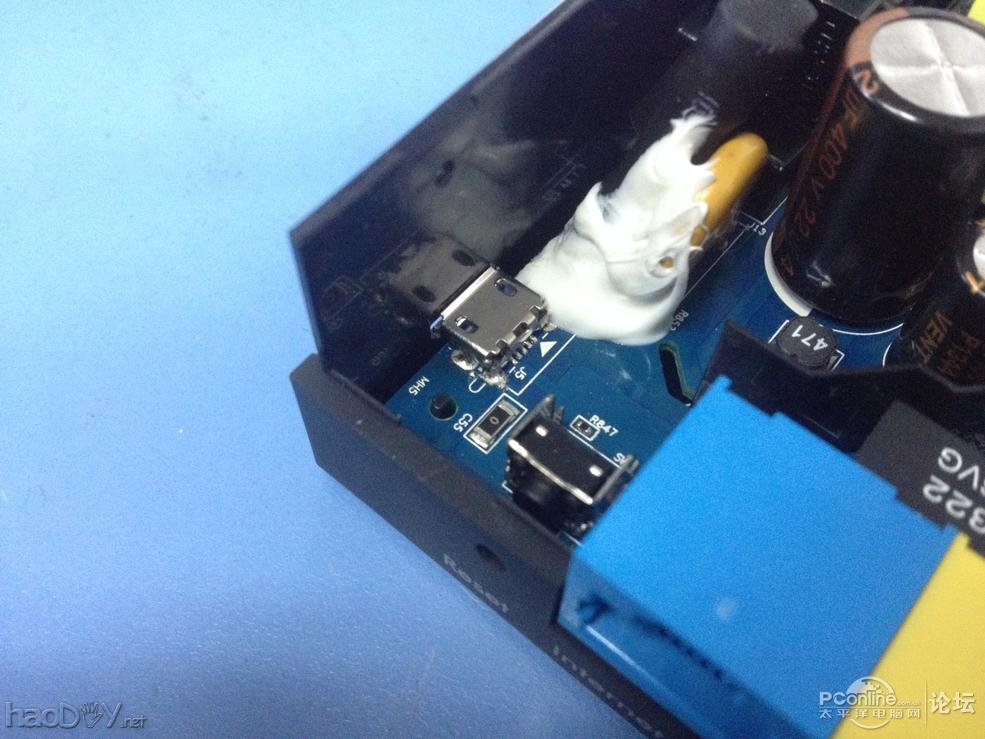

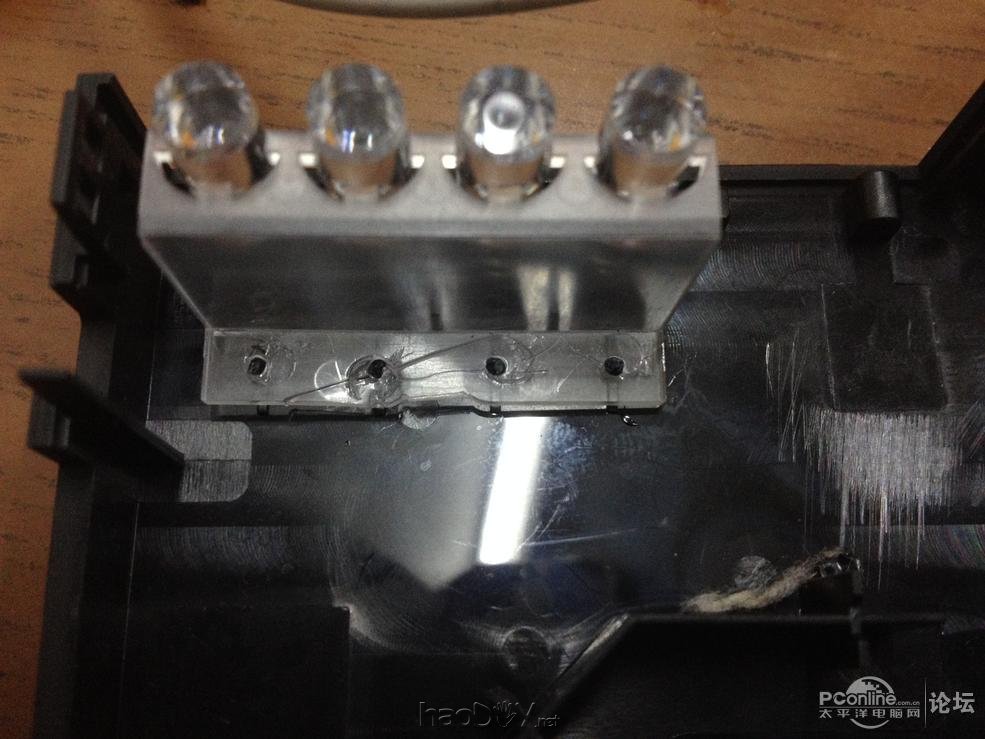

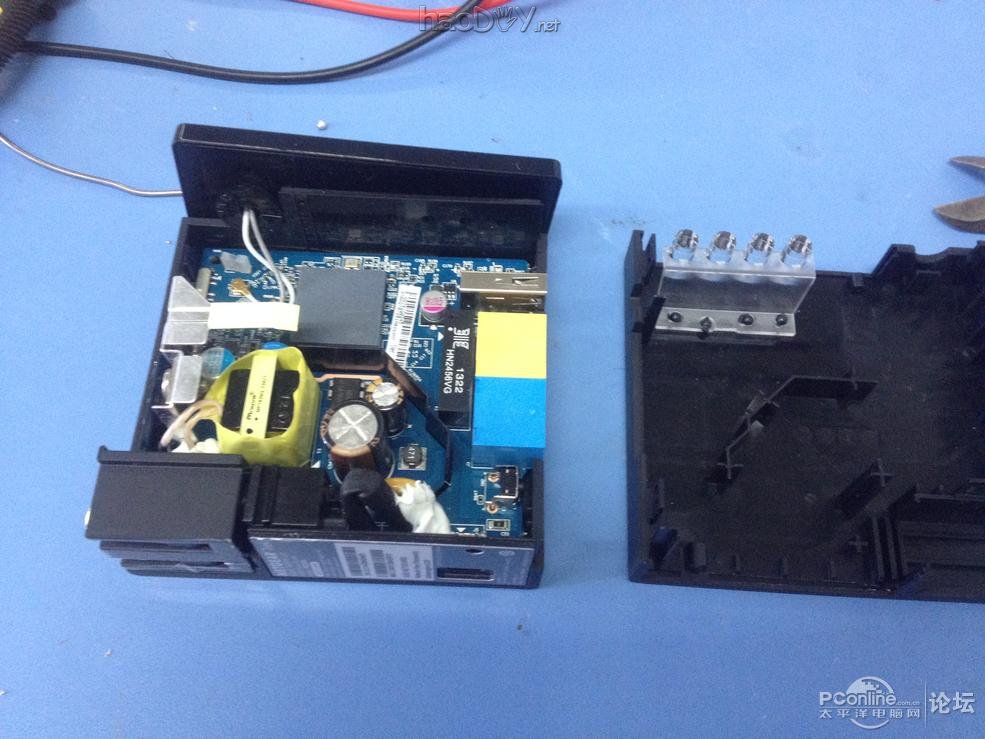

 工欲善其事，必先利其器，首先我们就需要买到我们所需要的材料以及一个良好的操作台。这次我的工作台主要设在我们学校的实验室以及我宿舍的桌面了。给大家介绍一下我这次用到的材料吧。  单片机肯定是少不了的，楼主最近学了51单片机，自然打算使用51单片机进行对传感器输入的信号进行处理，并输出到数码管。而手头上正好有一片AT89S52，果断用上。  除了核心的单片机，必不可少的自然是温度传感器DS18B20了，具它有体积小，硬件开销低，抗干扰能力强，精度高的特点。  晶振，这个作用自然也不需要我多说了，电路的时钟源就靠它了。  需要对数据进行输出，当然是数码管更让我们能够直观地看到数据了，我们需要两个四位的数码管  剩下的就是一些比较琐碎的材料了，例如电阻电容、三极管、按钮等等。我们就直接可以对电路进行设计了。 电路图暂时就保密了，经过Tina的仿真，没有太大的问题。使用过非单片机来实现功能，但并不完善，还是决定有单片机做，并且对自己做的电路有信心，直接去学校的工程中心做工业版。  工业版制作出来后，把所需要的零件直接焊接上去，看起来还是很不错的。板子是用Altium Designer画的。  楼主的布线还算可以吧？本来打算用软件的自动布线的，但感觉还是不够漂亮，自己手动比较舒心。  这也是不用洞洞板的好处，只需把需要的零器件按位置焊接就好了，楼主好的电烙铁在实验室，在寝室只能用电烙头已经被严重氧化的电烙铁进行焊接了  硬件做好了，软件肯定是必不可少的。软硬件的结合才能让电子产品有灵魂。工科生应该都熟悉Keil这软件吧。为了这简单的小功能，让我写了好长时间的代码，也终于能调试成功了。嘿嘿。  为了让Netgear PR2000直接供电，所以我选择了5V，一般USB接口都是5V的电压。我用的是一根断了的USB线进行供电测试。试验成功，能够正常显示室温。  当然，显示时间是少不了的，数码管可以显示时-分-秒。我写的51单片机就是让其在显示时间和温度之间进行切换。  剩下的就是把崔克PR2000拆开了。根据小虎的教程，轻松就能把崔克拆开了。  我们可以看到这工业版做得相当得整洁，标注得也很清晰，可以说是一流的做工。  首先吸引我目光的，自然就是这个miniUSB接口了，因为按照工业标准，USB是使用5V供电的，也就是说，它的电压迎合了我单片机的要求了。  为了进一步验证我的想法，直接插电并用万能表进行测量，5.29V的电压，而且还比较稳定，足够我的单片机使用了。  立马上电烙铁、导线、锡丝进行焊接，把5V电源引出来，嘿嘿。  其实这样微小的焊接就应该用热风枪直接进行吹得，可惜实验室设施简陋，就只能手工焊接了。  这大概花了我半个多小时的时间，才勉强把它焊接成功，主要是因为太容易因为接触到上端的金属片，导致短路。只要短路的话，路由就不能正常进行工作了，所以这一步需要万分细心。  终于大功告成了，我们使用放大镜进行观看我们的成果，刚好只焊接到我们需要焊接的地方。  为了验证一下，我们还是把万能表的表笔来接引出来的导线。哈哈，当看到5.28的数字，我就放心了。  我们发现这个灯的柱是连接在崔克电路板另外一边的壳子上的，如果不上那个壳的话，前段的灯就无法点亮了。我们把它拆下来。  直接上我们最常使用的热熔胶进行固定。  上胶成功，我们在前端就能看到功能指示灯的闪亮了。  正当我准备把它们组装起来的时候，发现问题来了，连接在miniUSB接口的导线被我不小心拔掉了。仔细想想，其实miniUSB口的线太细了，引出来也不方便，直接把主板拆下来，连接到UBS背部的5V口，USB背部有五点，而正方形的点就是电源5V，直接连接上。  为了避免出现弄断或者短路的情况，上了热熔胶，不过有点丑陋，大家多多包涵。  剩下来的是细节的改动了，例如温度传感器不应该放在路由器的表面，应该放在路由器的内部才能准确地读数，我们就把它拆下来。  重新焊接到背部，当然要注意到引脚的位置，三极管千万可别接错了。  当然用了单片机，自然上不了原来的外壳了。楼主决定自己来做。为什么用洞洞板呢？一方面，散热比较好。另外一方面，是楼主做其他项目省下的，当然第二个理由占了大部分的因素，我是一个热爱环保的人。直接去实验室用机器加上铣刀进行切割。  哈哈 都是看好大小进行切割的，切割出来的效果还算可以。  为了天线能够按照原来那样的移动，所以需要打造同样有弧度的位置进行固定。这些精细零件做的话要十分地小心，不然我的手指就没 了，呵呵。  最后把插口面的也做好，把全部东西都固定拼装好上去。  大家如果嫌热熔胶干得慢的话，当然可以用吹风机进行吹啦，不过千万别用热风来吹，直接冷风就好。我用的是比较大功率的，马上就干了。

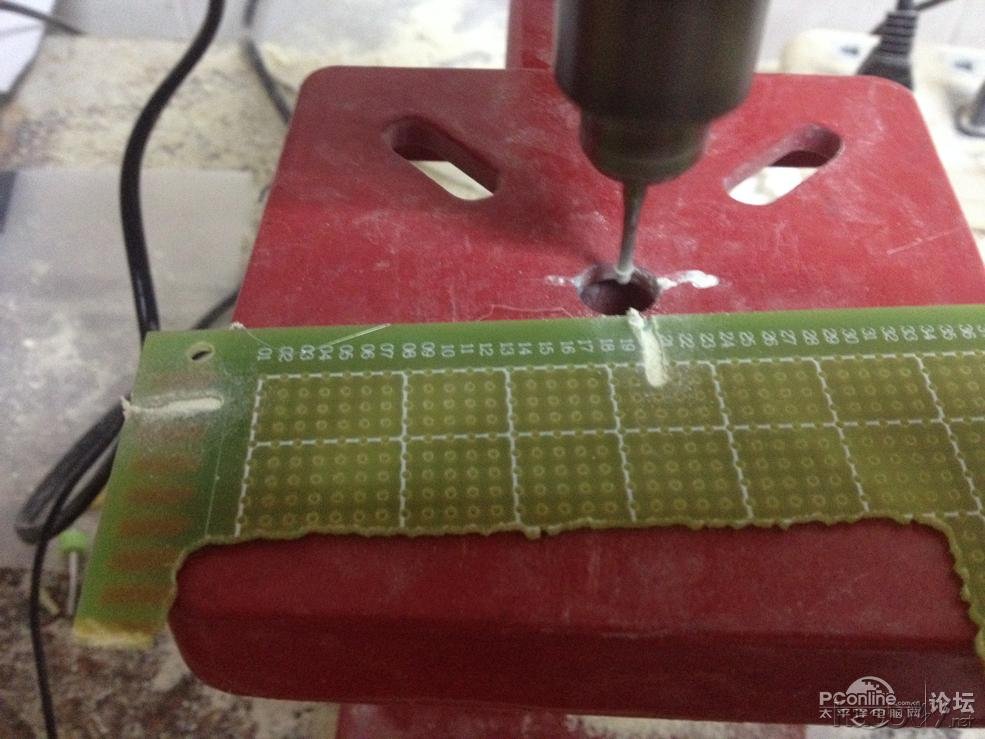

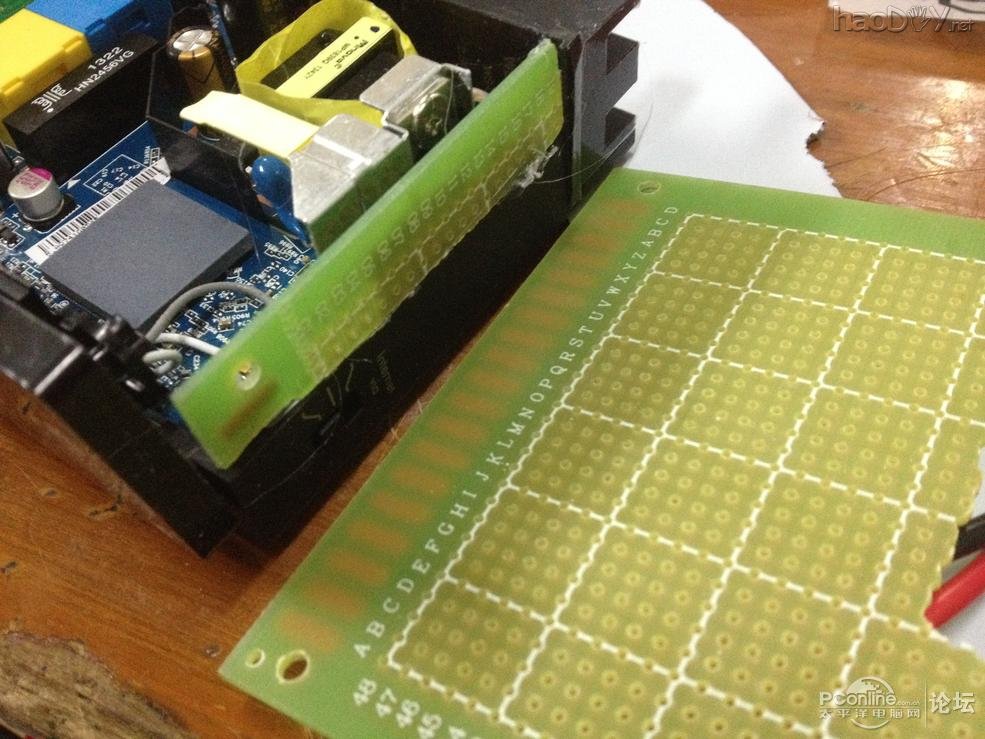

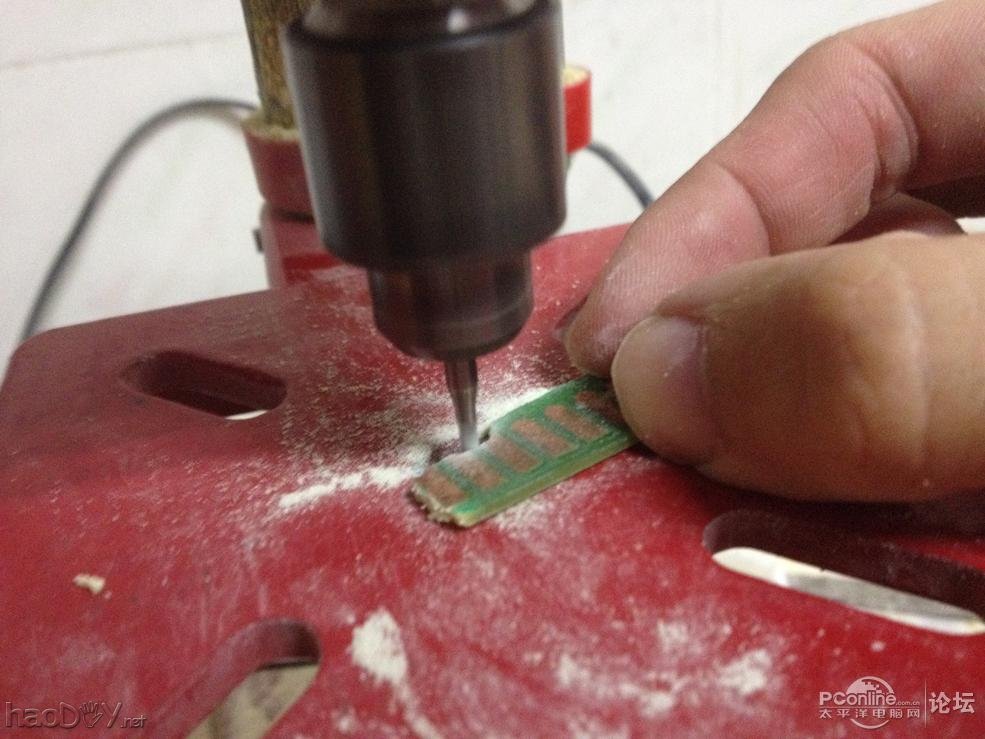

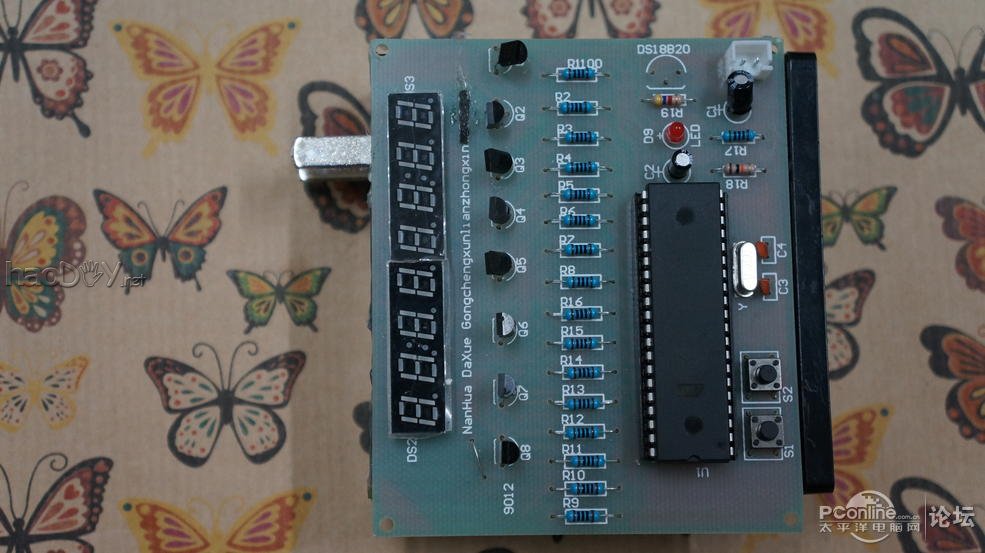

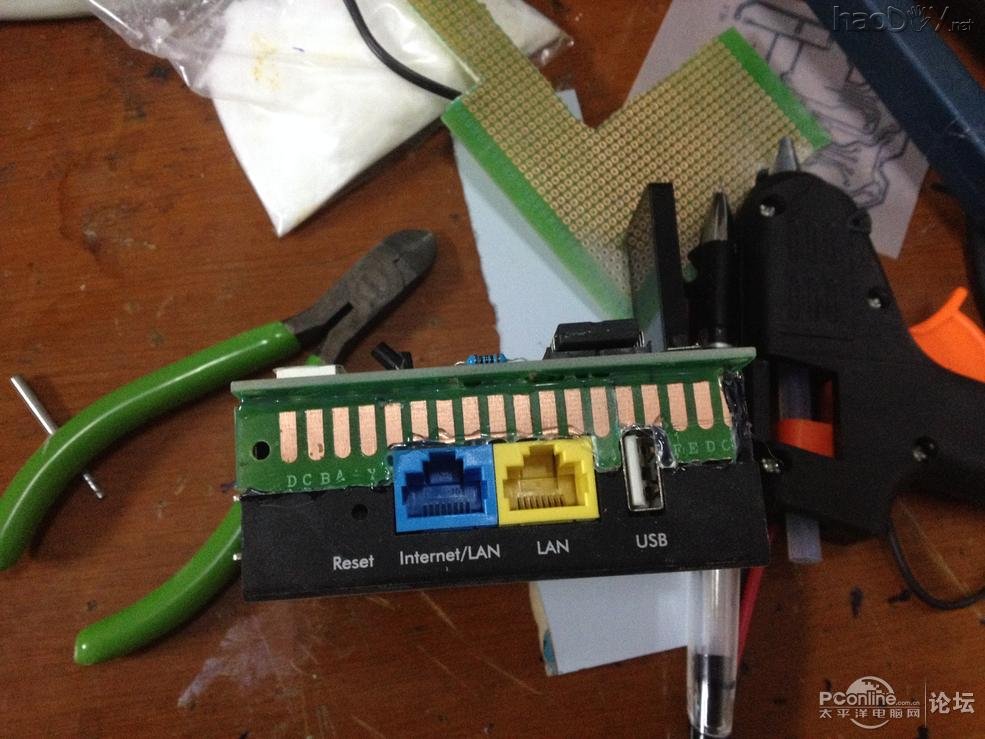

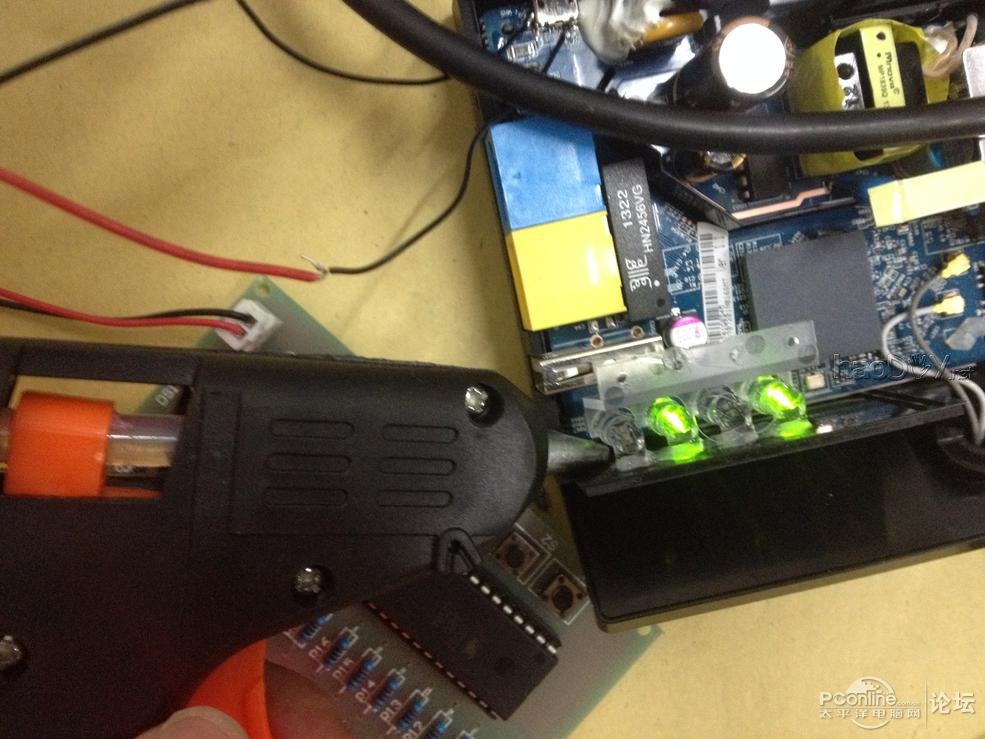

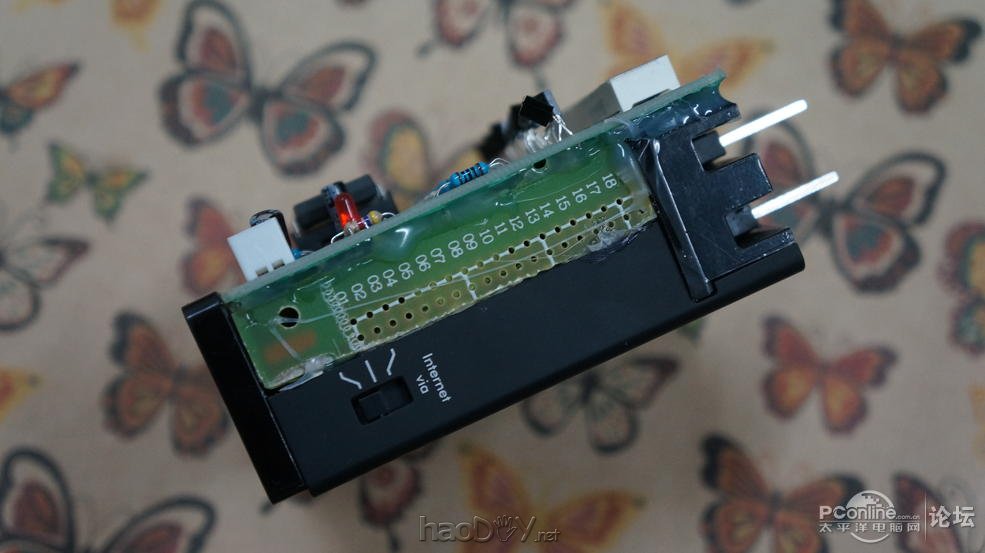

二、多天改造，成果展示  经过这么漫长的改造，已经完成的，样子稍微有点难看，但对于工科男来说实用性还是更关键的。  热熔胶还没做美化。 (责任编辑：admin) |
