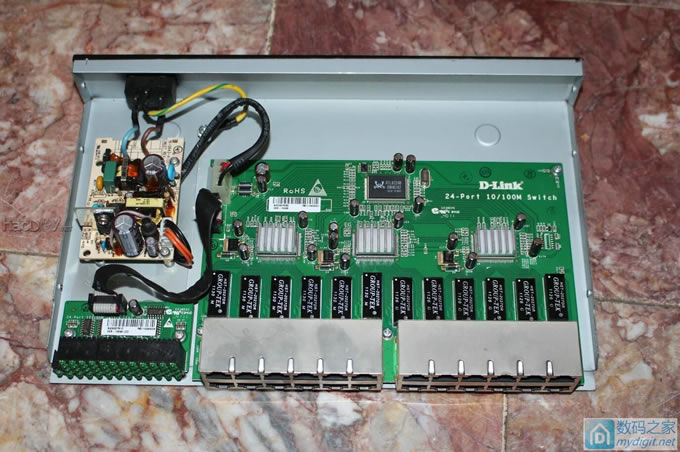

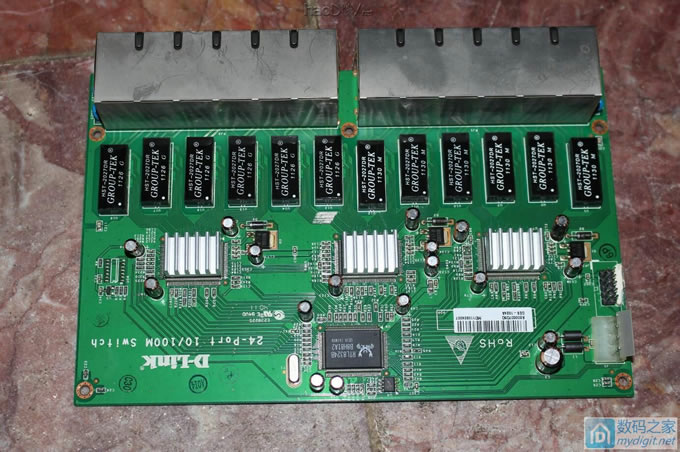

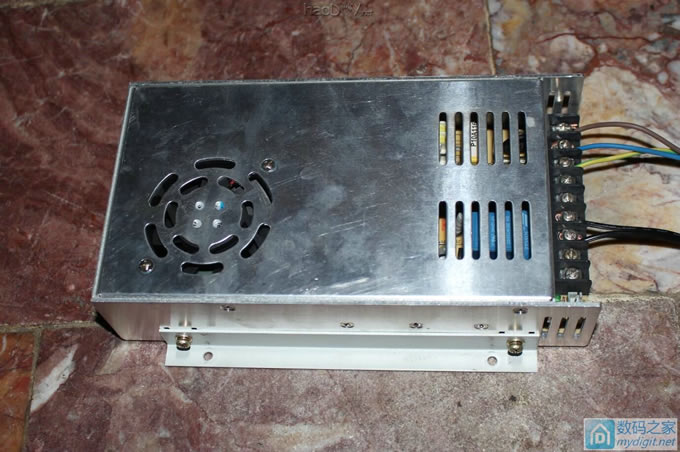

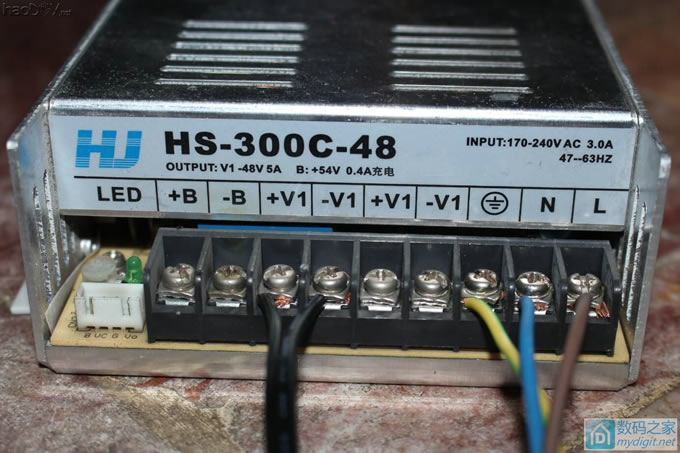

手上一个闲置的24口交换机，正好家里有不少POE供电的网络设备（AP、摄像头之类的） 还弄到了一个质量不错的HJ HS-300C-48（48V）开关电源 ，于是就打算把它们二合为一，打造一个24口的48V POE供电交换机。   交换机拆解  D-LINK DES-1024A百兆24口交换机  内置的电源被我换过  主板

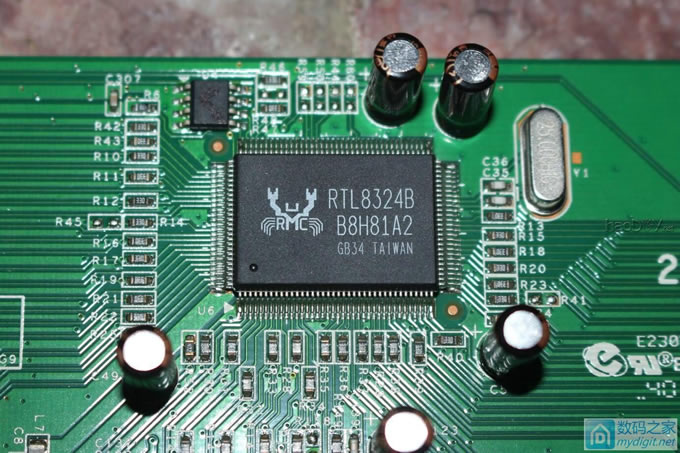

交换机主控 RTL8324B

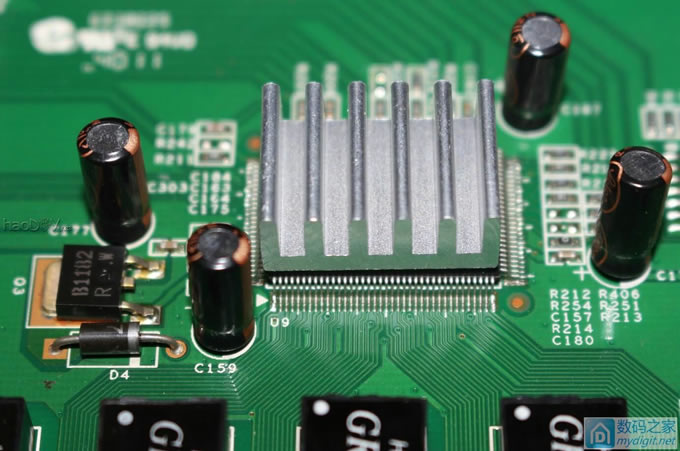

三个集线芯片

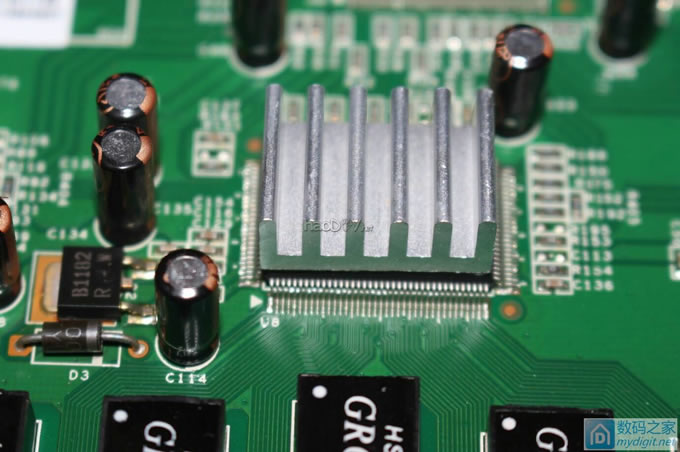

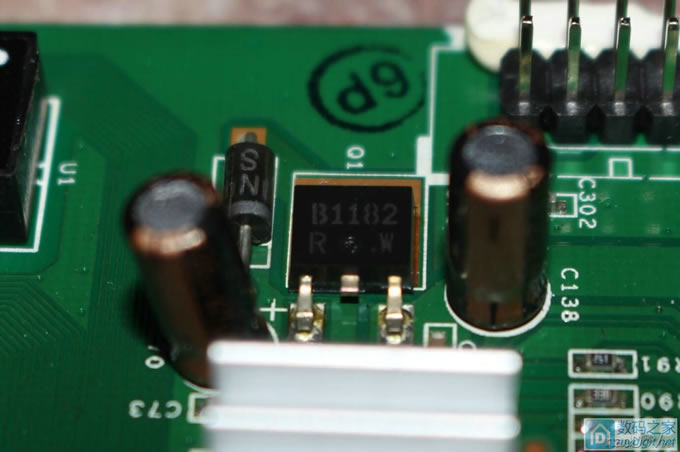

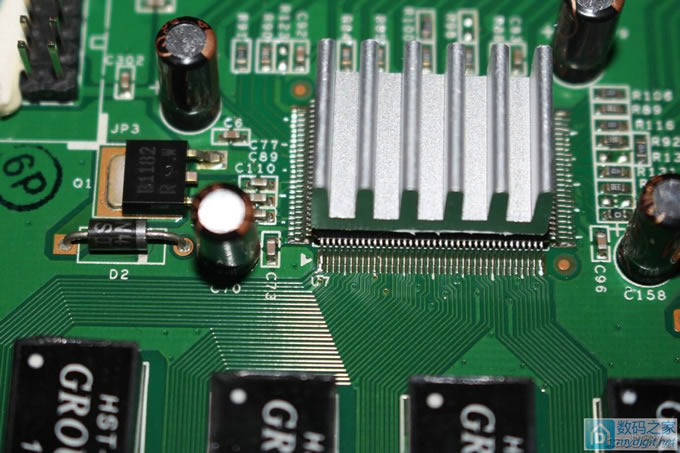

三个芯片都有独立的1.8V降压电路和散热片

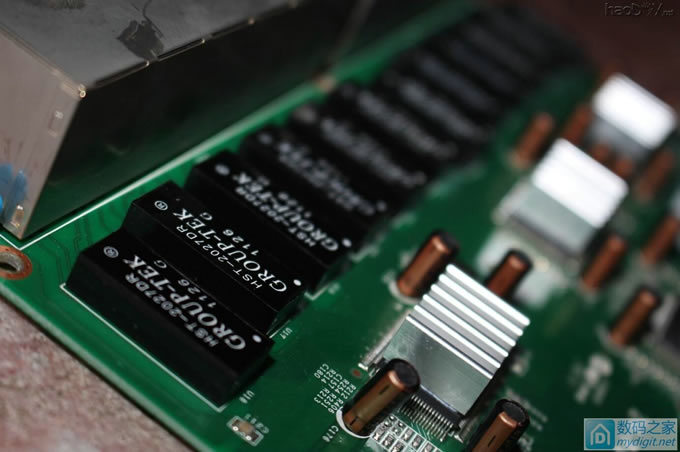

网变

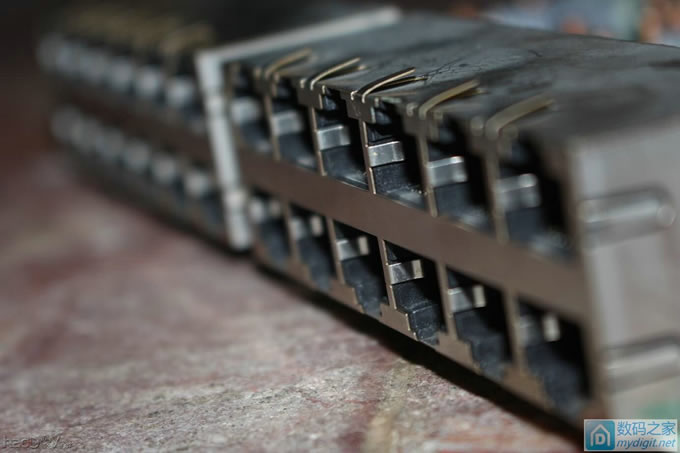

24个网口都是8芯的（这也是POE必须用到的），外面是黄铜屏蔽。

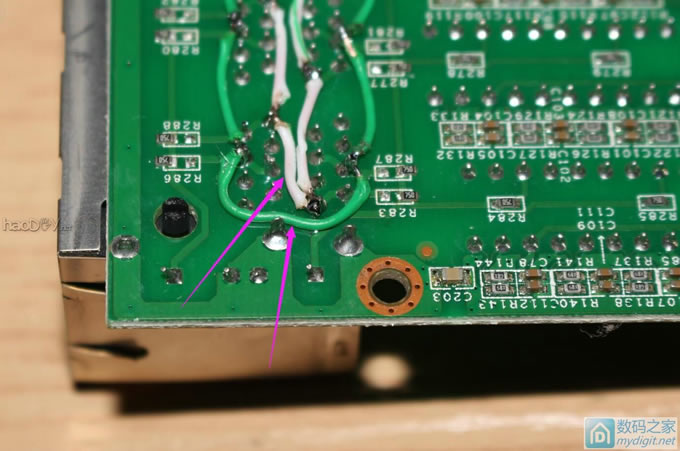

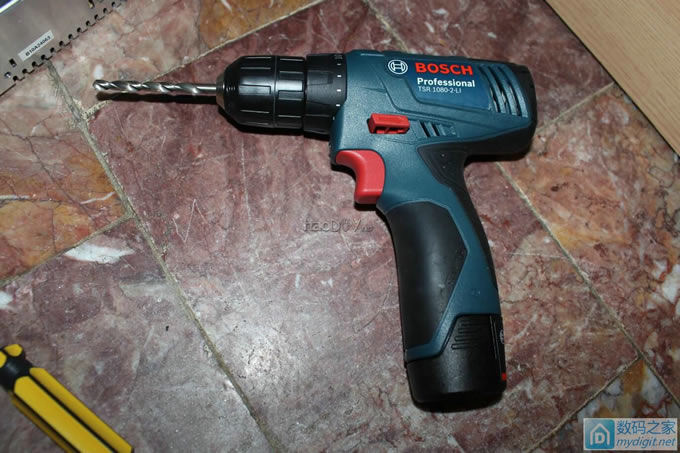

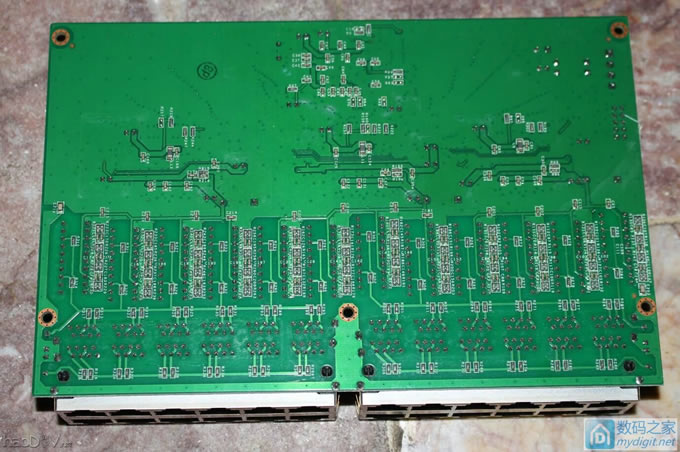

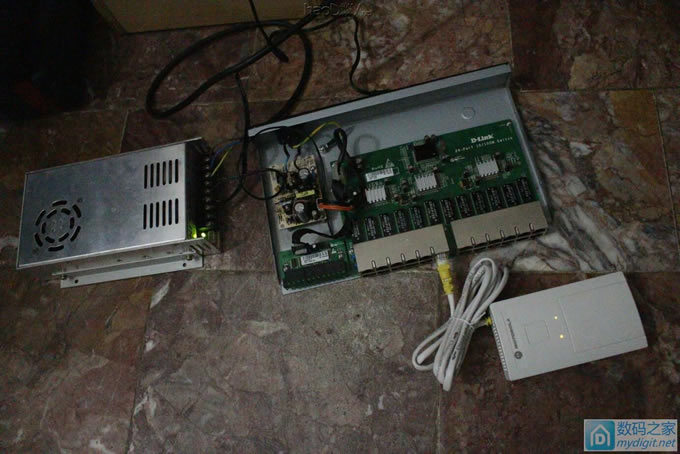

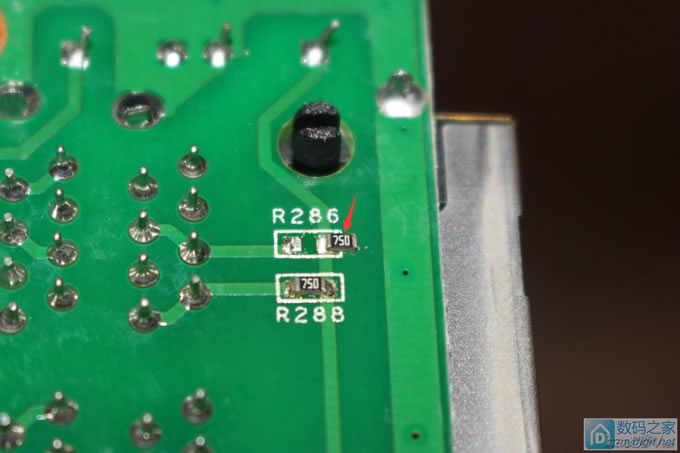

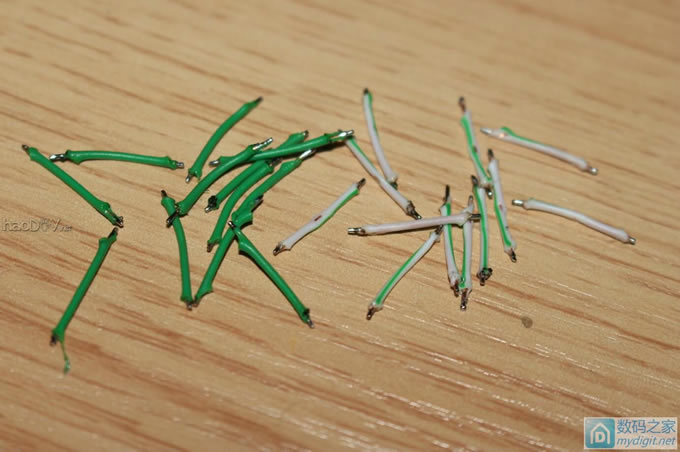

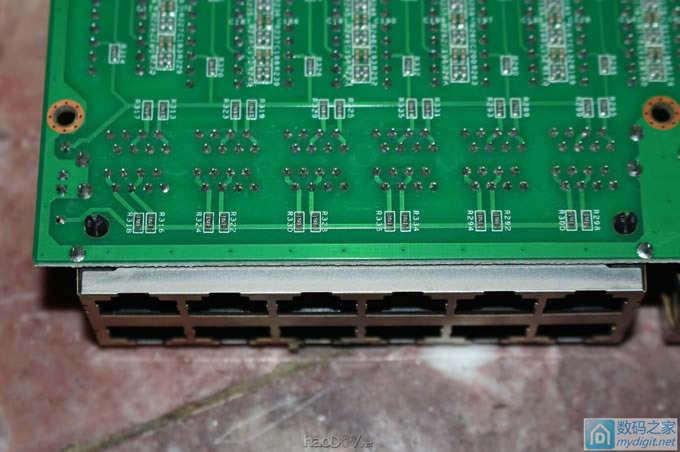

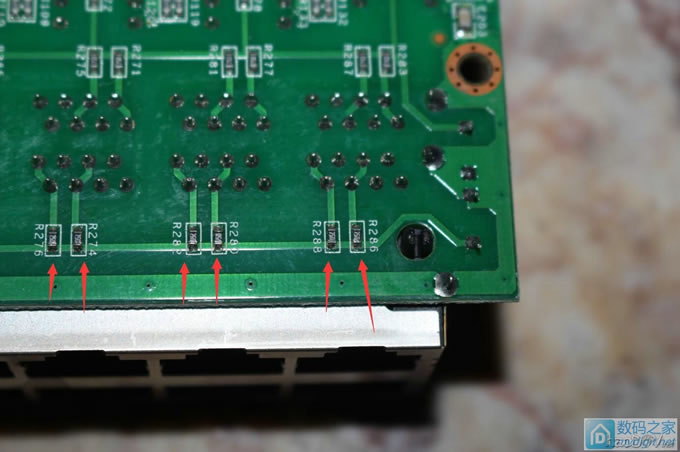

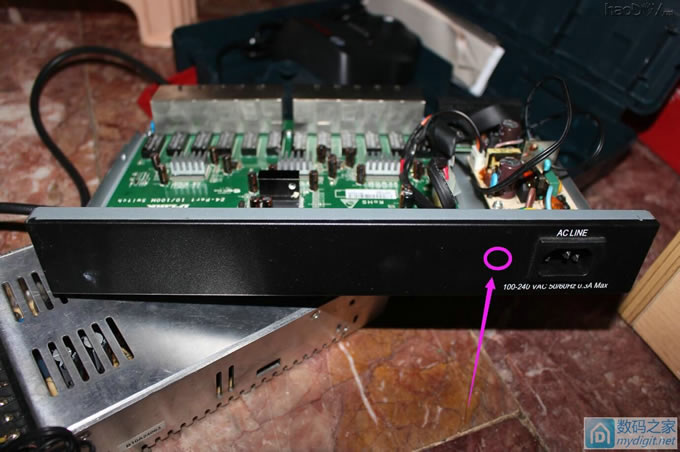

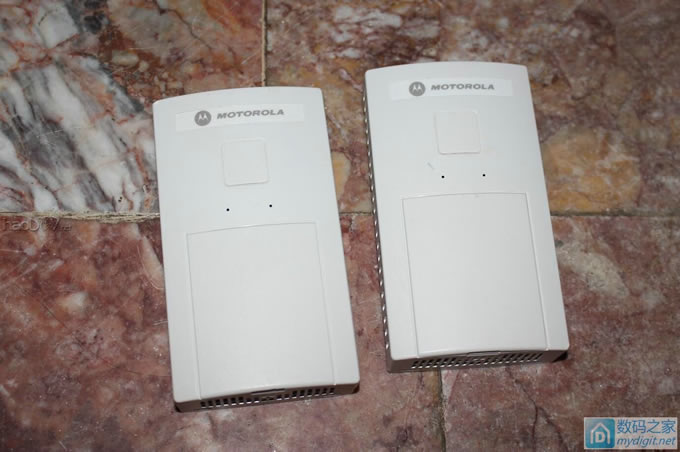

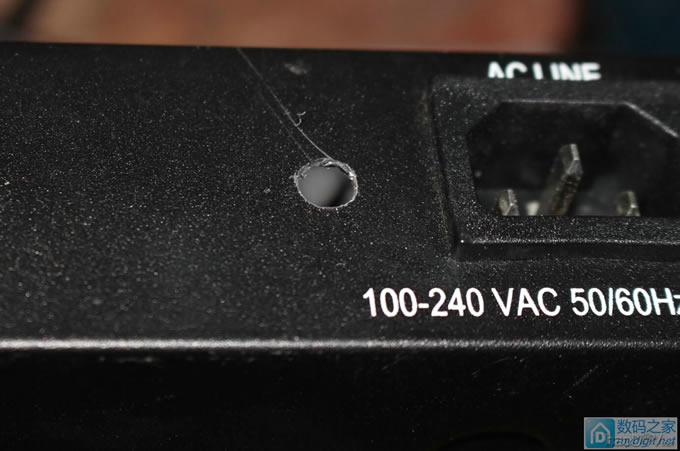

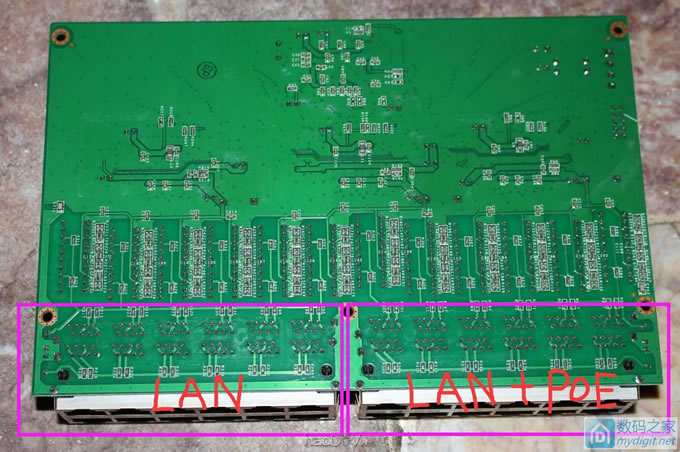

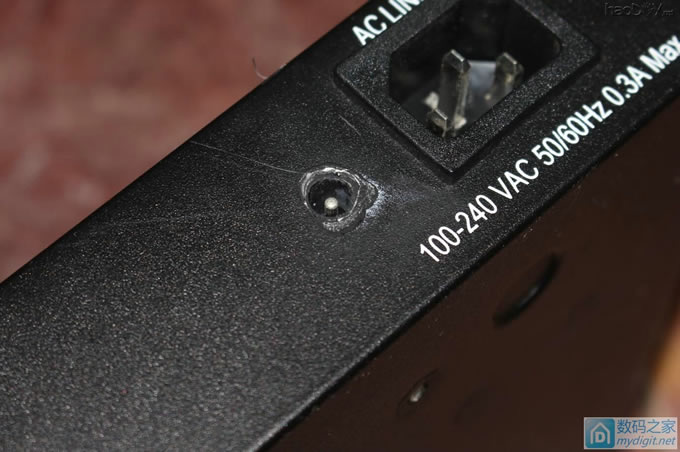

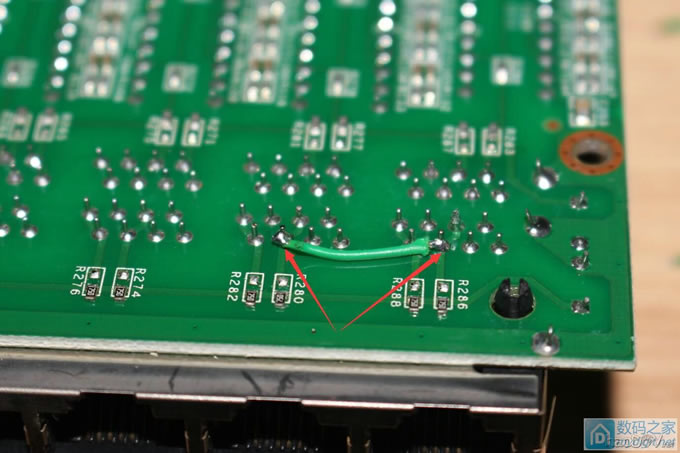

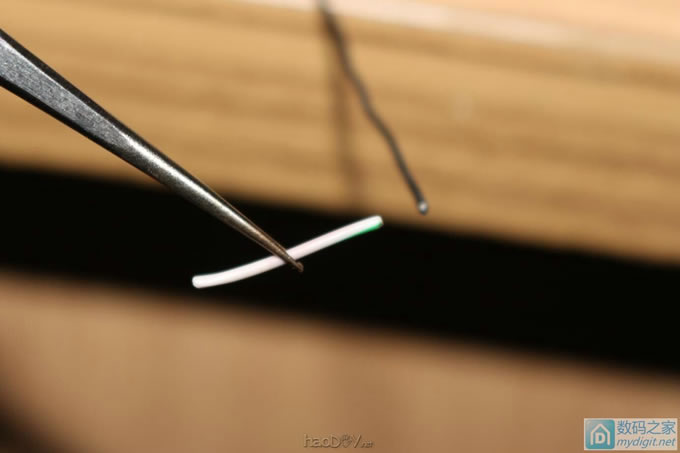

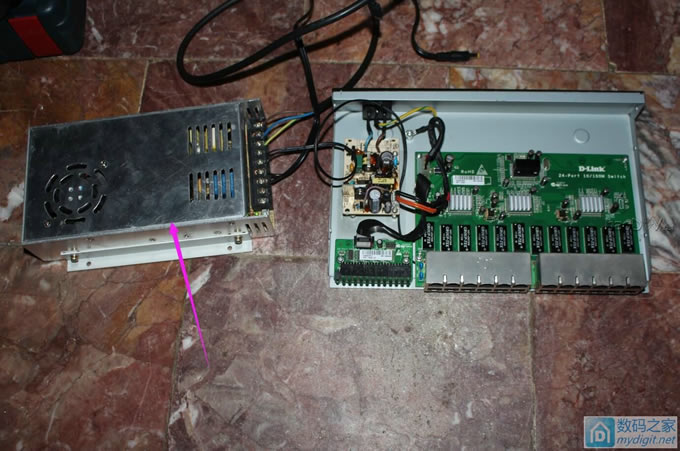

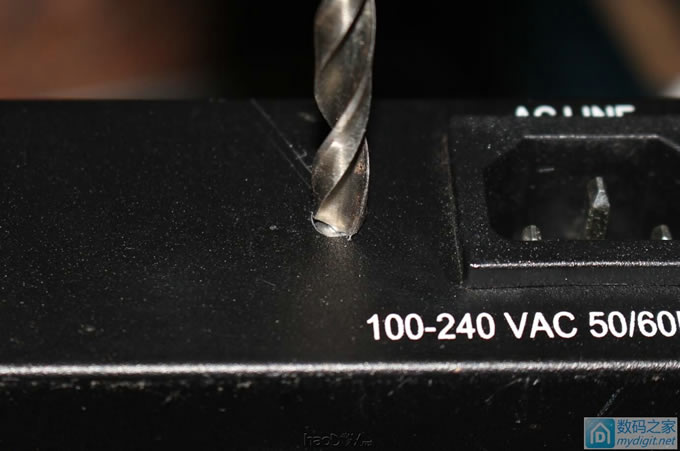

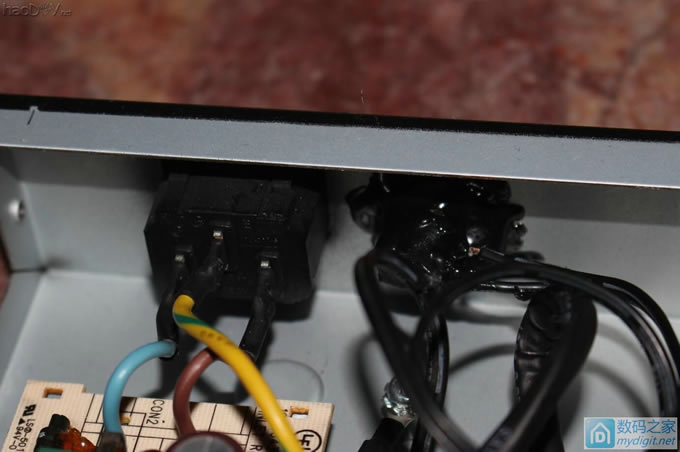

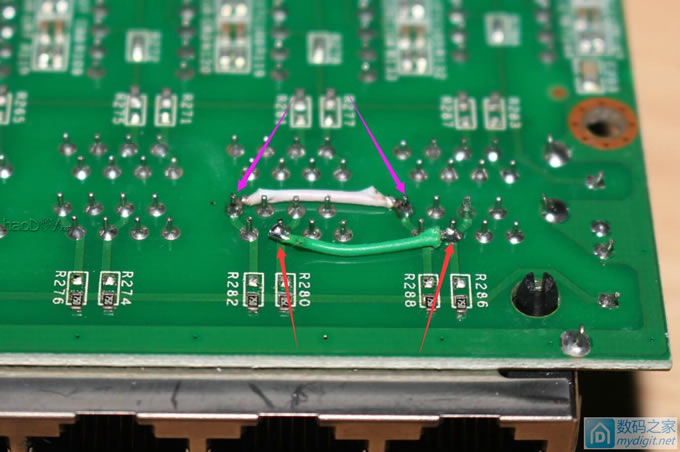

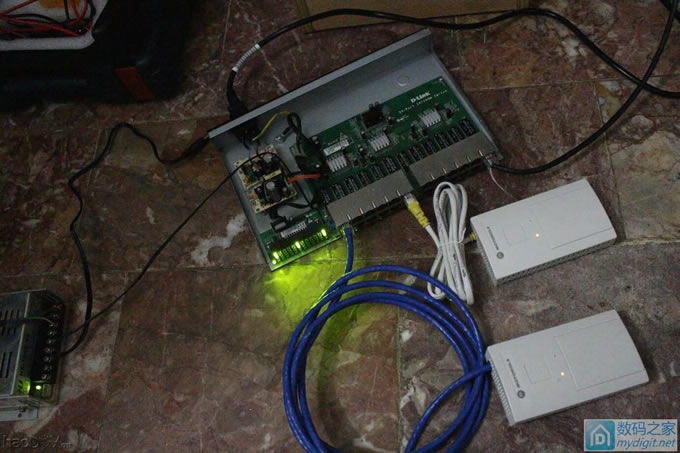

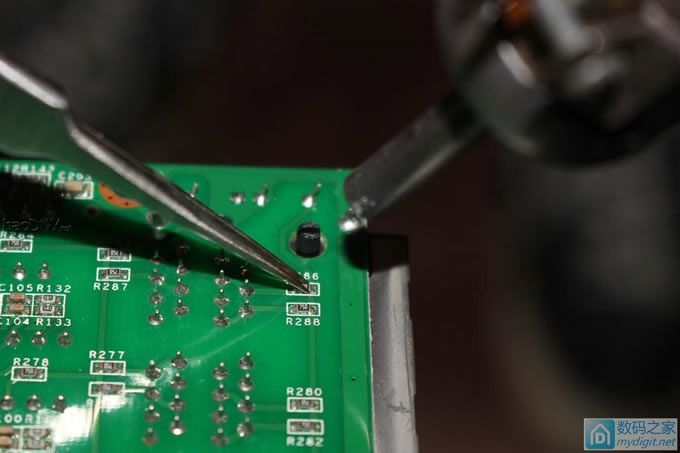

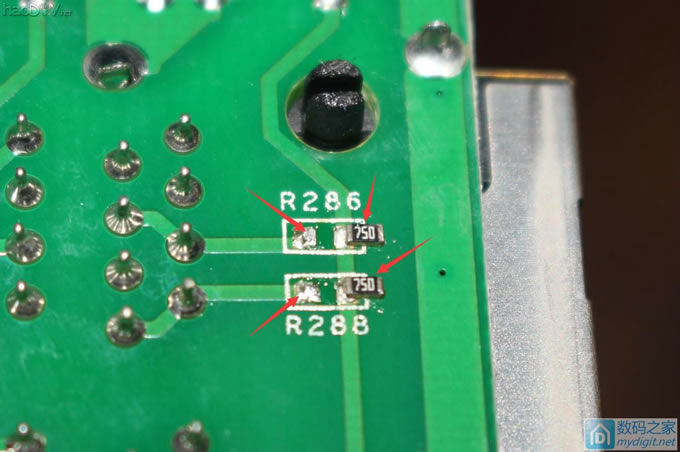

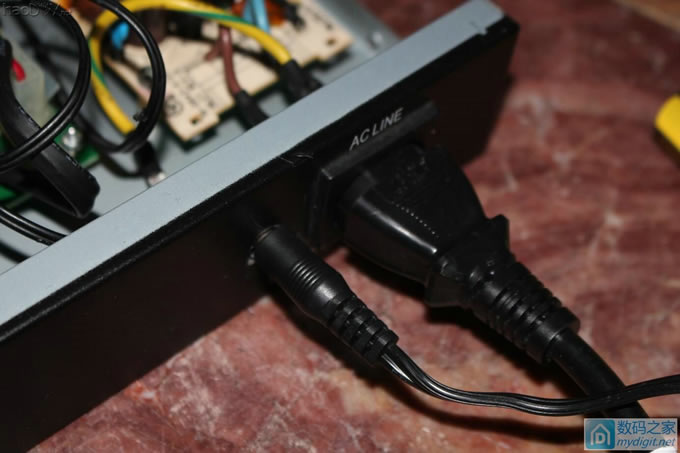

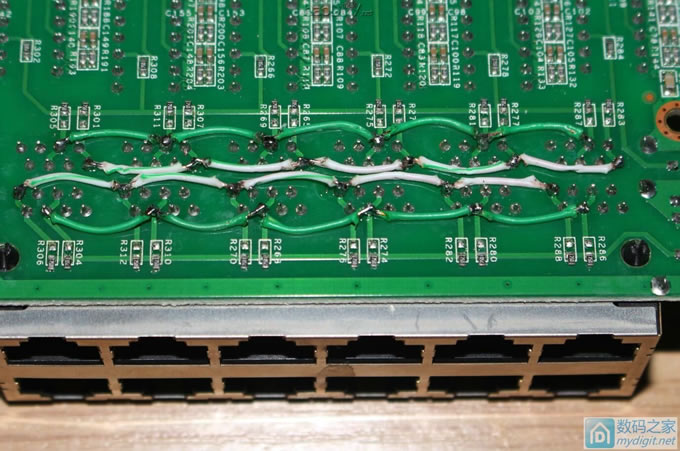

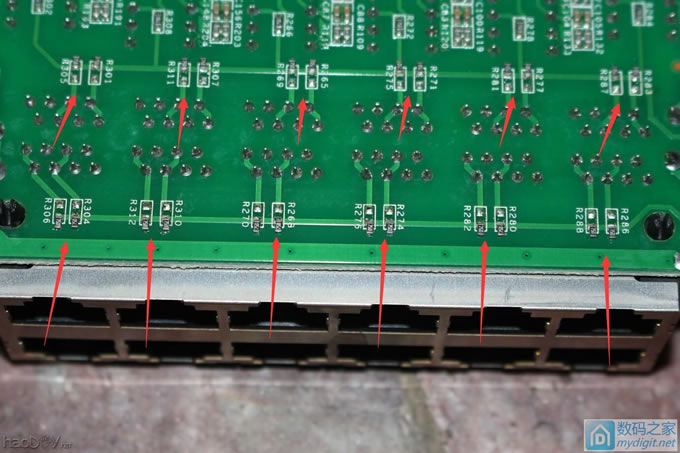

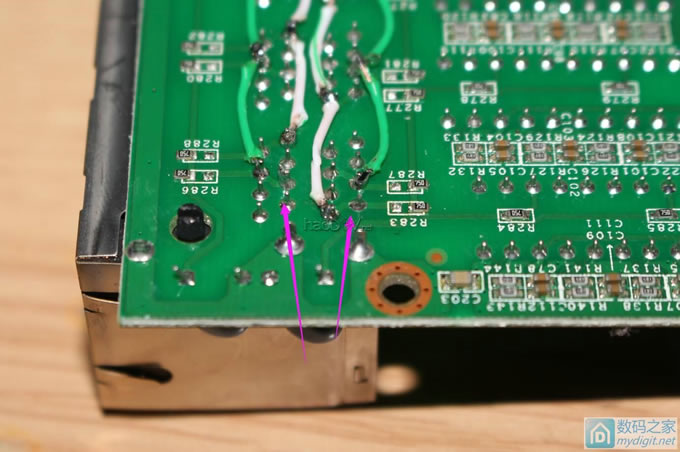

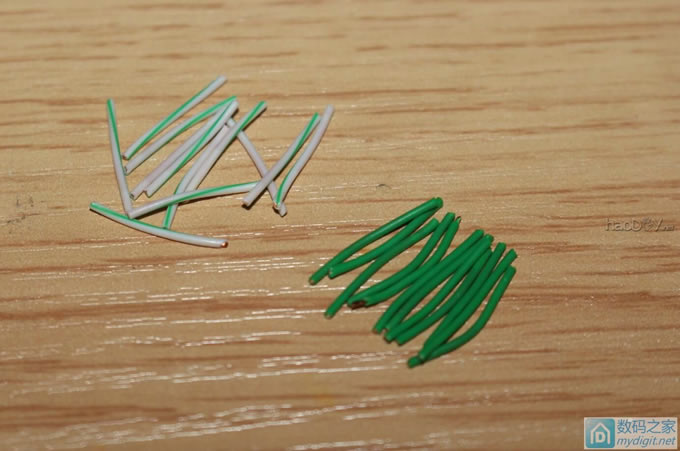

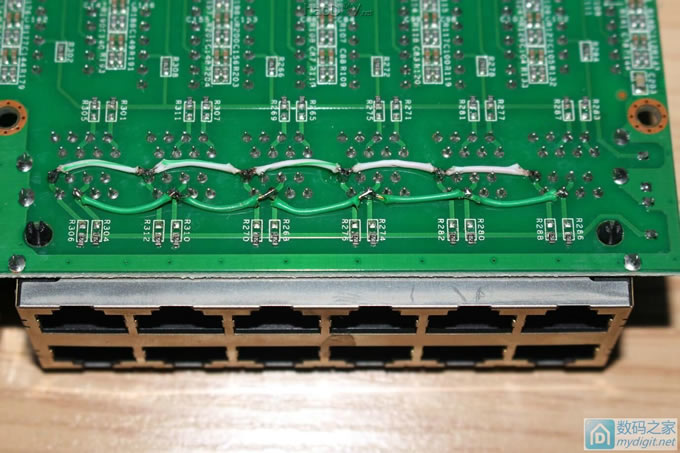

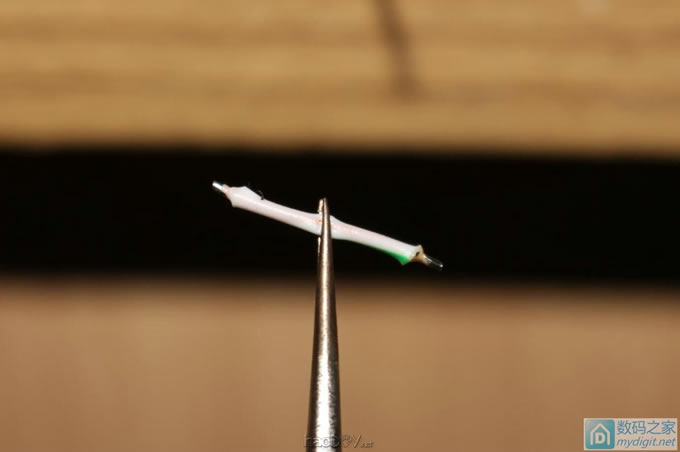

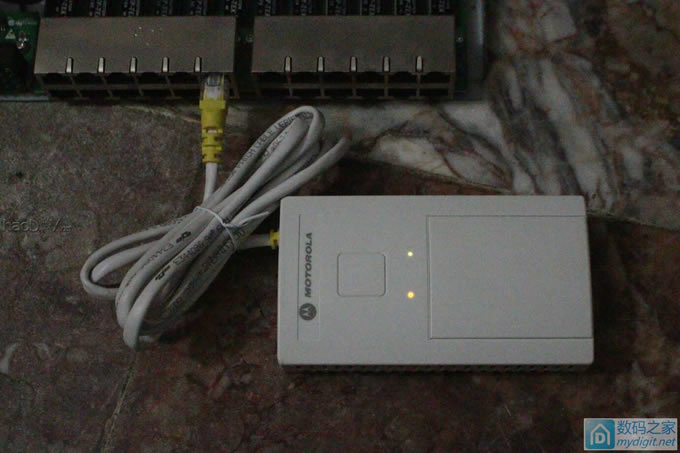

主板背面  DIY设想，没打算把24个口全部改成POE的，只改12个口就够用了， 剩下12个口保留不变，依然可以接普通的网络设备而不会被烧坏。  改造的12个口需要把每个网口上面的4 5 和 7 8 脚的75欧对地电阻拆掉  镊子加热风枪拆啊拆  拆掉的电阻不要扔了，把它焊接在电路板上面，只焊接一边就好了  每个都这样留着上面，以备日后改回来可以用。  12个网口一共24颗电阻需要拆   然后就准备连接线，我就地取材 随手抓起一些网线，裁减到合适长度。  两头上焊锡  网线外皮不耐高温，镊子夹住的地方不是很完美。  全部上好焊锡  把每个网口的45脚并在一起（作为POE供电正极）  把每个网口的78脚并在一起（作为POE供电负极）  此处省略若干分钟.................. 初见成效  终于把12个网口都串联起来了  再把两排网口连接起来  这里焊接电源线   接上48V电源测试  刚好拿坛友那弄来的AP测试（Motorola AP6511 拆机图）  AP点亮了，一根网线就驱动AP并传输数据，DIY很成功。   使用的是5A大电流的48V电源，多接几个设备也是没问题的。  给48V电源部分增加插座  交换机开孔  直接上电钻（论坛M币代购的BOSCH TSR-1080-2-LI充电钻 ）    从内部固定插座  虽然难看了点，不过没关系，最重要实用哈。  完工了
