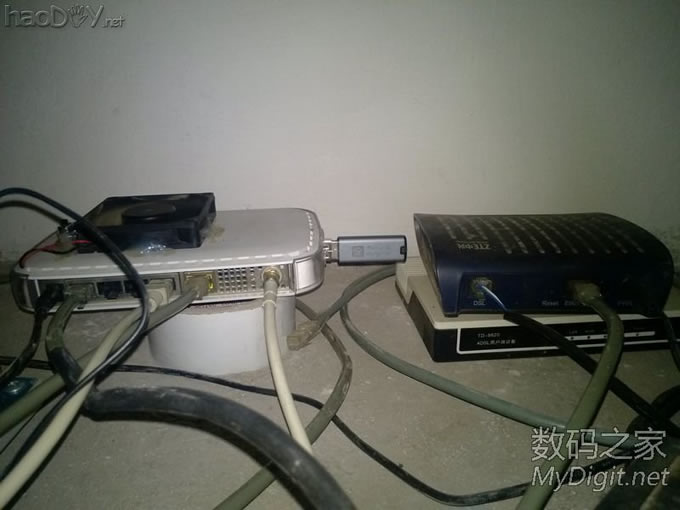

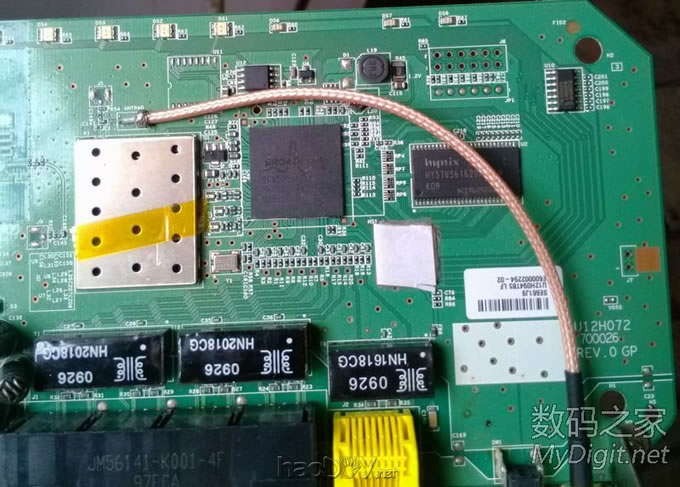

没有改之前

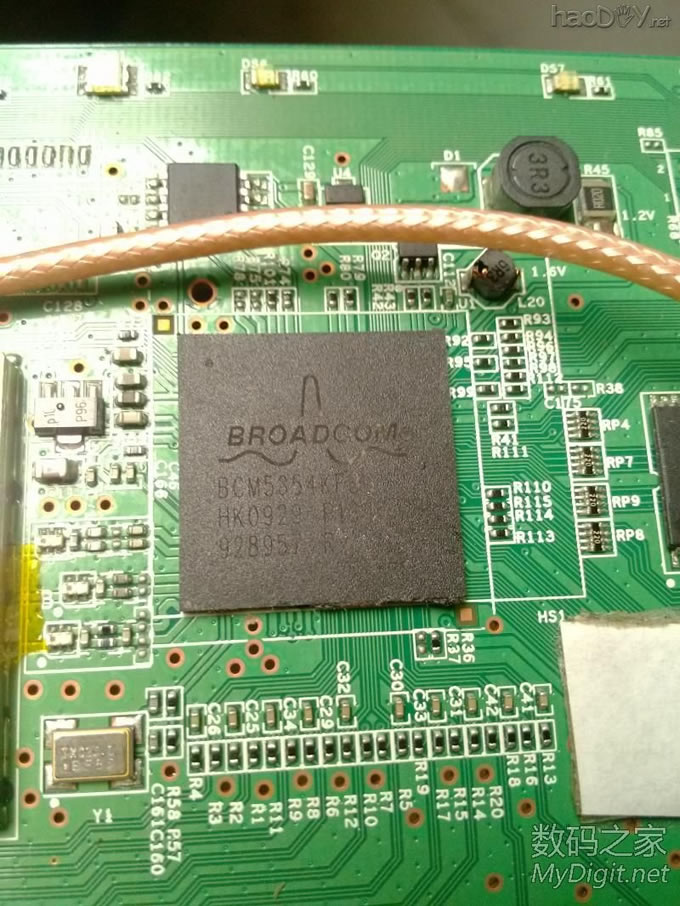

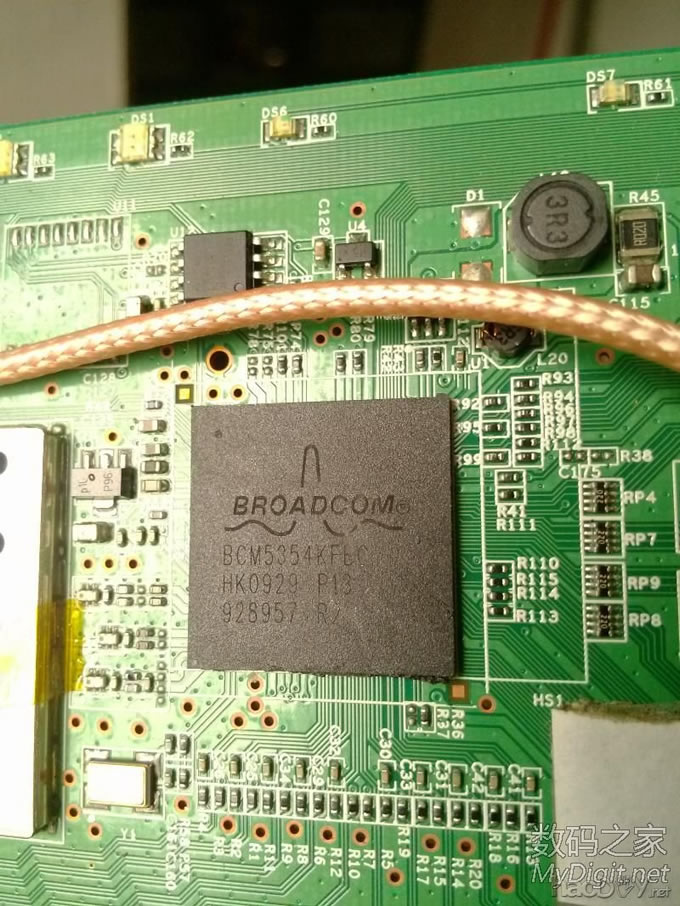

BCM5354的CPU

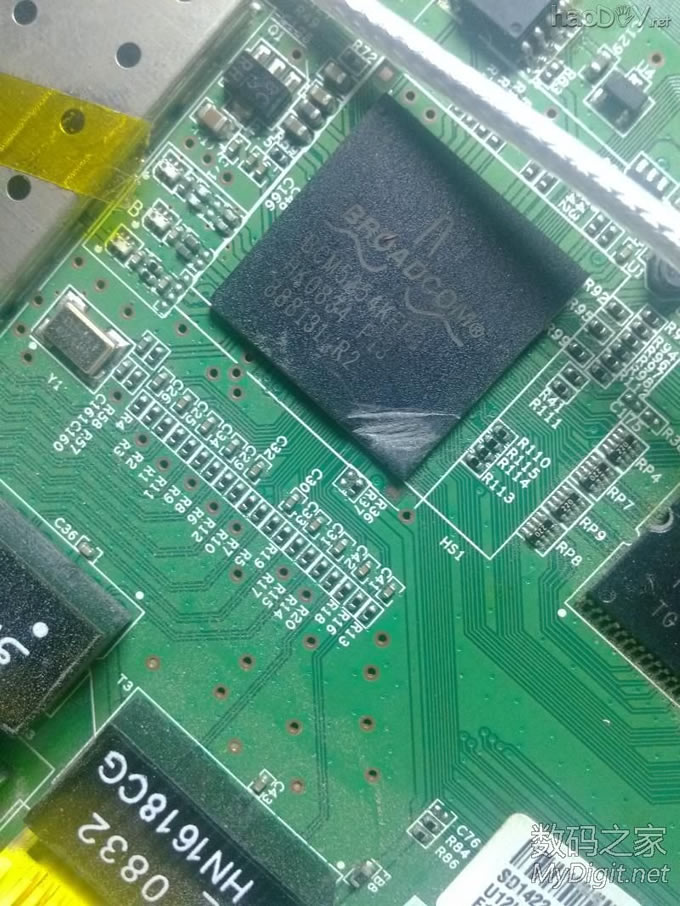

开始刮U

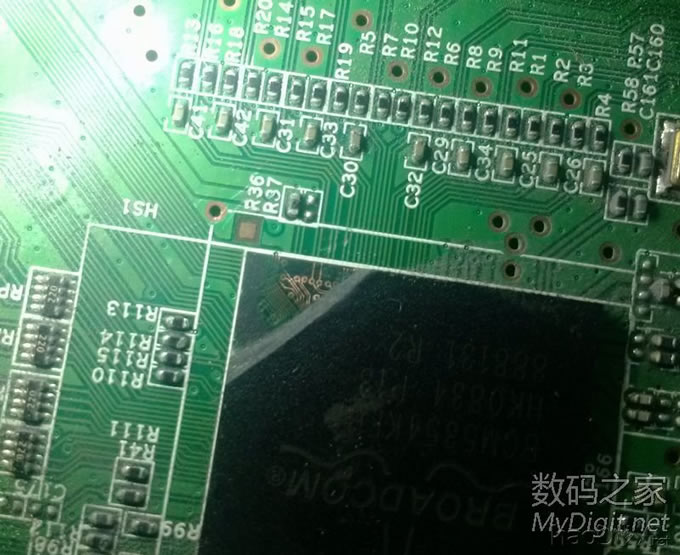

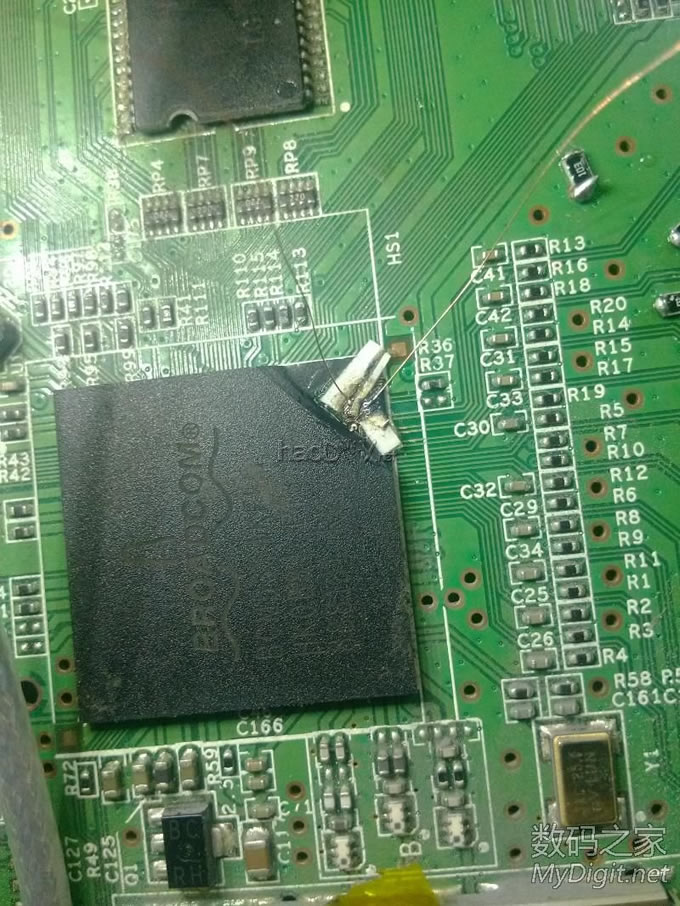

第一次刮CPU，没有经验，结果把不需要焊线的绿油也刮掉了，这样焊接会有很大的难度。

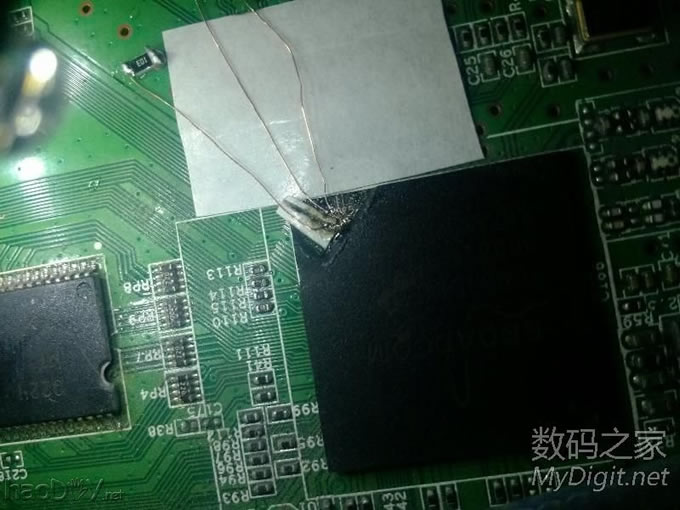

尝试了几次不成功，最后用双面胶把不需要焊接的线遮起来避免焊到其他的线导致短路。
这三个点各加一个10K电阻接地。

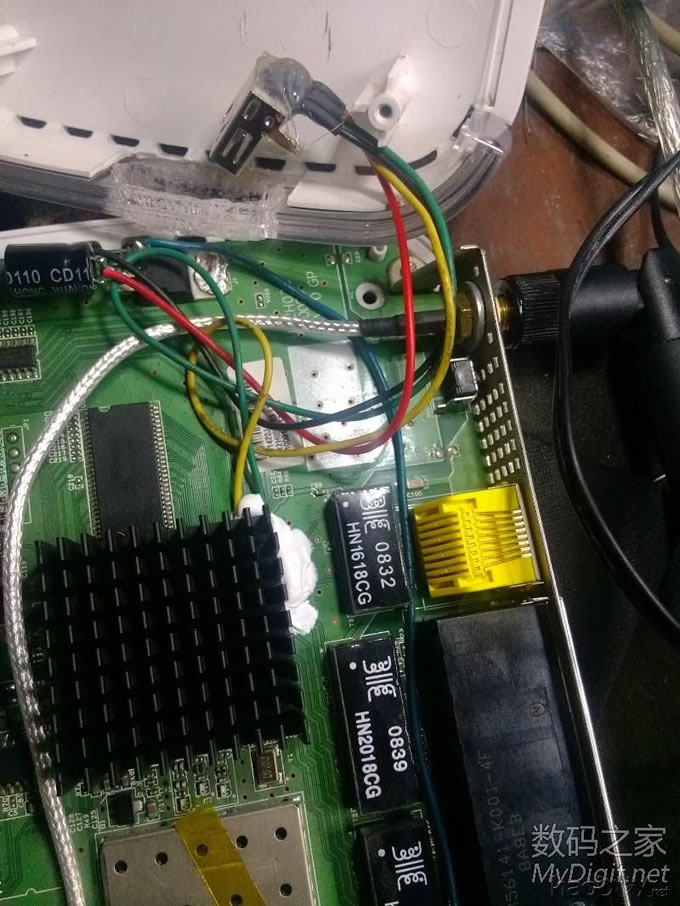

测试没问题后就涂上导热胶，安上散热器，这胶会固化的，固化后还有一点弹性。

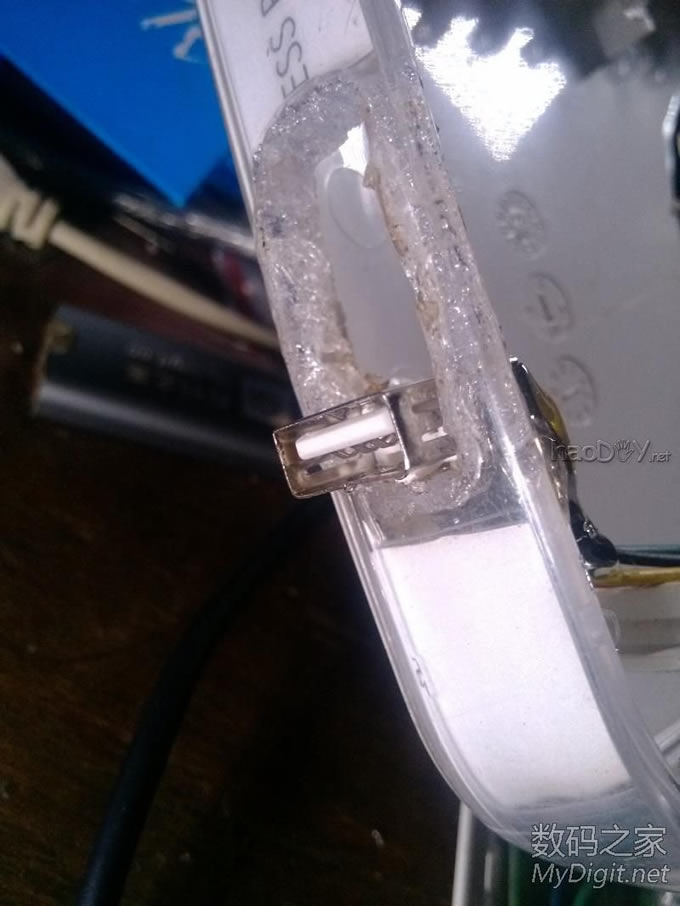

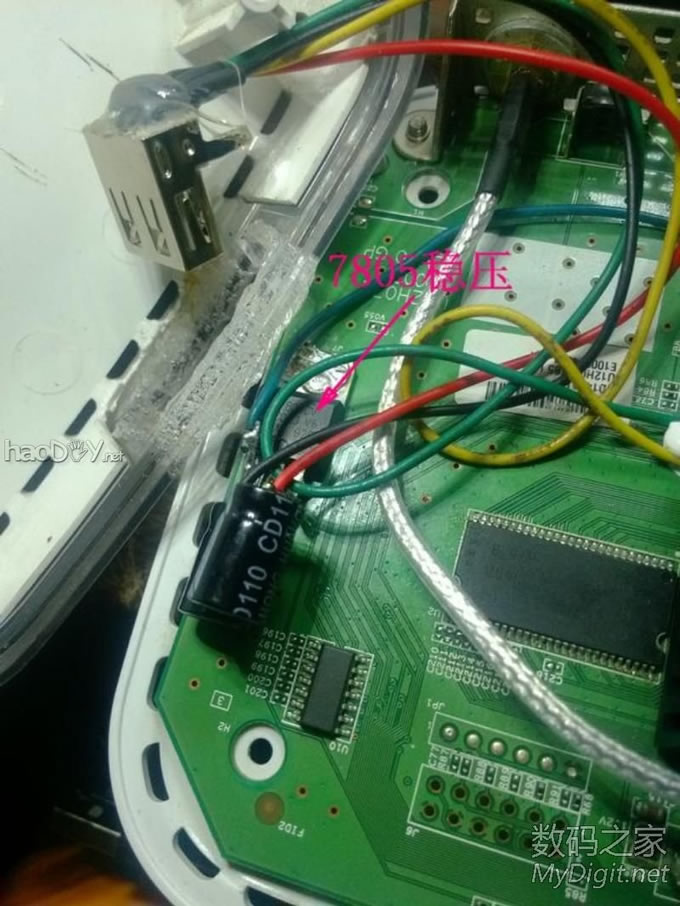

USB口接在以前改的同风口上，热熔胶固定。

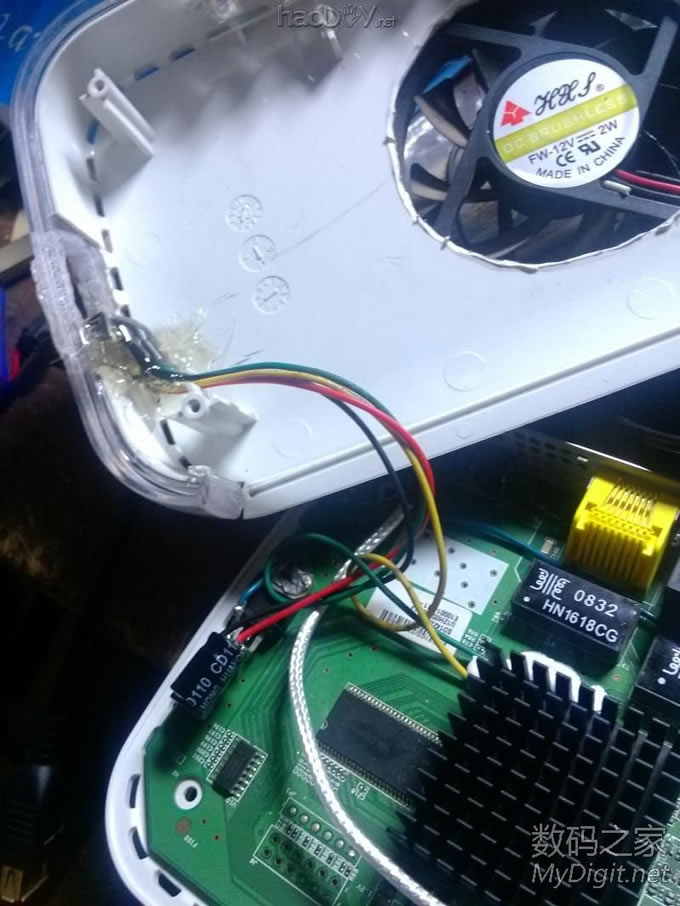

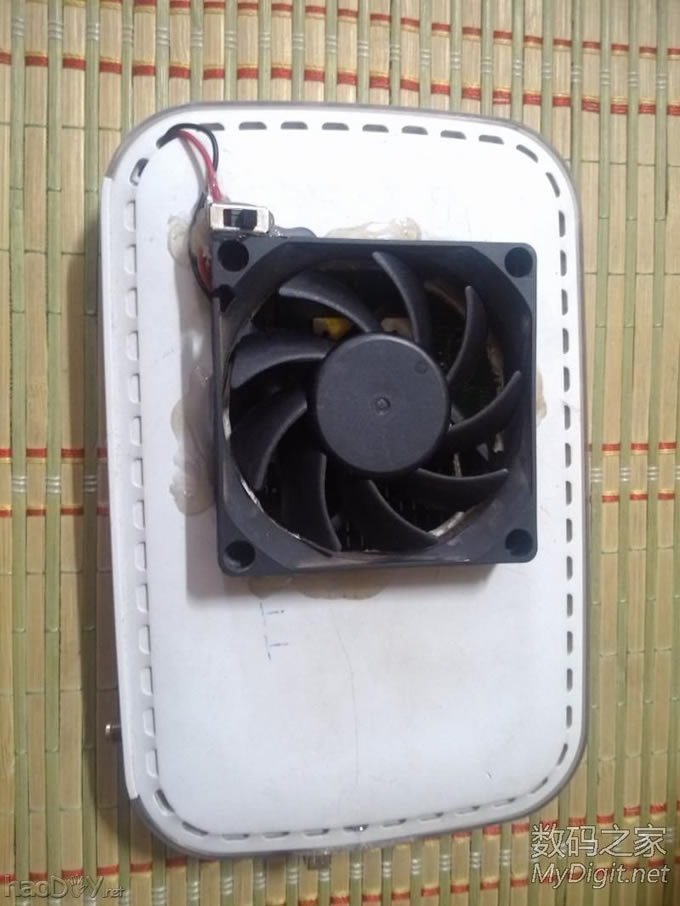

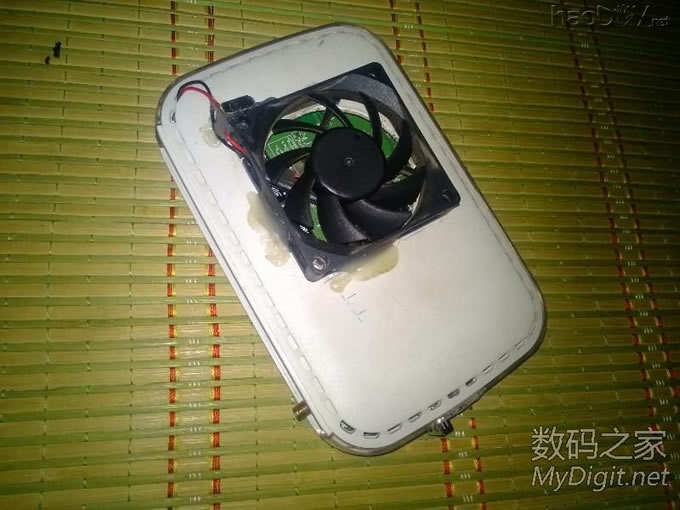

风扇是以前改的，

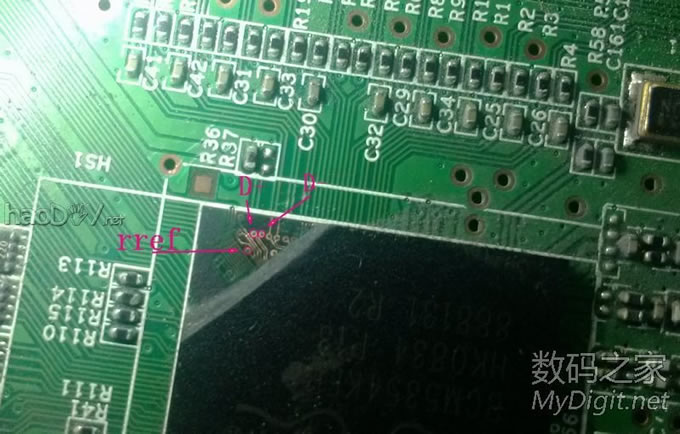

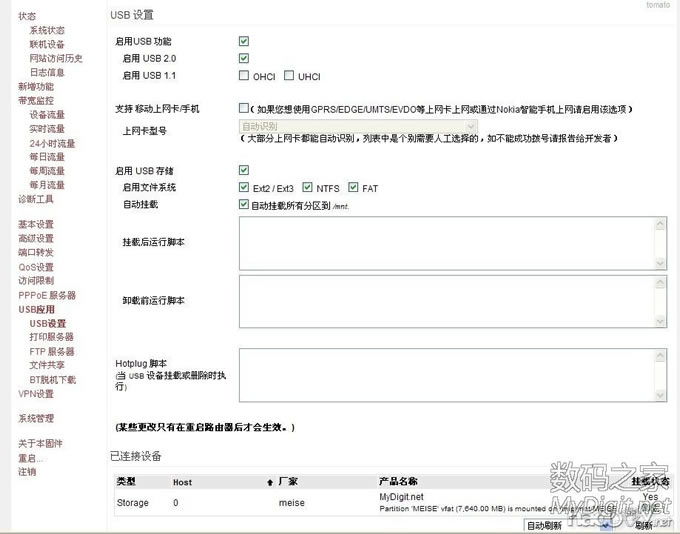

无线论坛看到有人刮U加装USB口，有了这个接口就可以挂硬盘脱机下载，也可以用3G网卡，功能多多，于是心动我也试试刮一个。 没有电摩刮U真折磨人，我是用指甲钳上磨指甲的小挫慢慢挫，快到位的时候用美工刀刮刮，结果刮伤了绿油漆，导致焊接非常困难，看到CPU的PBC板子后应该用湿棉签慢清理才不会破坏绿油漆。 焊接也很磨人，焊点很小，肉眼很难看清楚，有没有放大镜，只能用小米1S手机微距拍照后放大来检查有没有短路，万用表探针都显得太粗都没法测试。用了3个小时才完成。  只要找出这三个焊点就可以了，右边第一个是D- 中间的是D+  USB公头的接线图。 (责任编辑：admin) |
