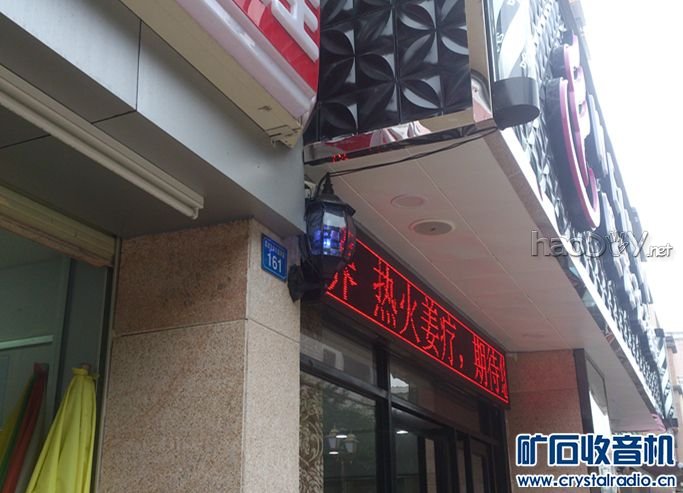

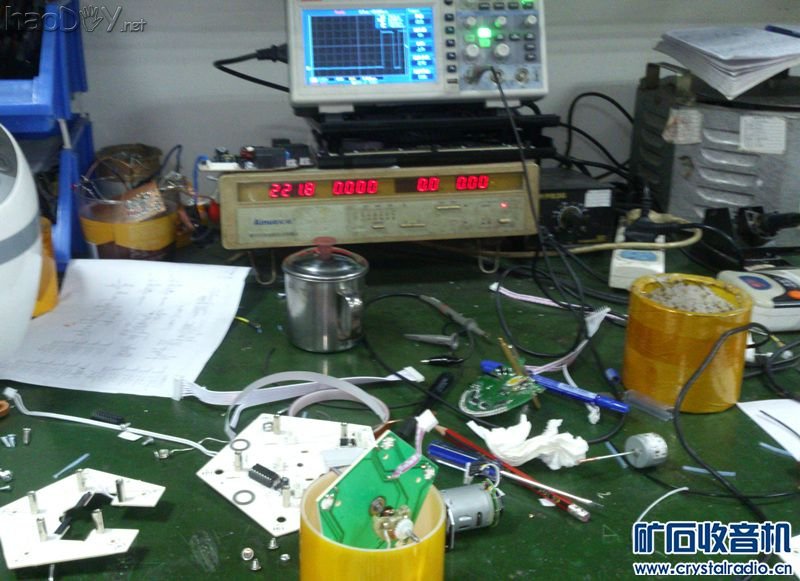

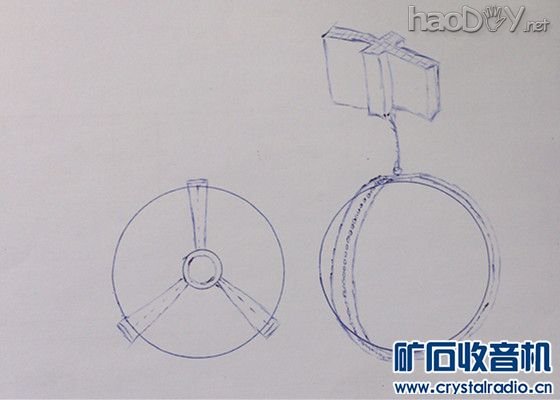

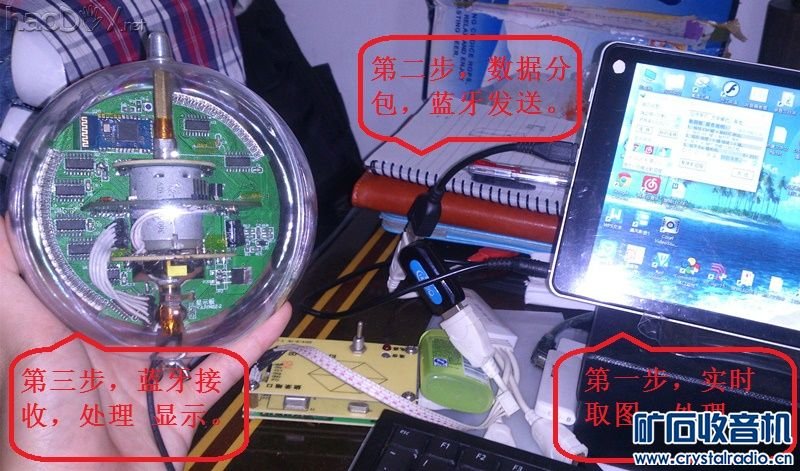

说明：通讯协议，去看了下如XModem这些标准协议，但怎么用没闹明白。自己写了个简单点的：上位机发送格式【1 FO（数据头）2（命令位或包序号）3 ~ 194（数据包 共192字节）195（和校验位）】下位机响应：正常、错误、超时、序号错误（当异常时自动重发x次）。 - - (八)扩展与应用： 1、扩展设想： ①、结构：定制个电机，当转速高且稳定时，就可以显示更丰富的颜色了（100转/S可显示24位色）、和塑胶的中心骨架，固定PCB板 简化安装、还可以考虑上为一体，下为旋钮安装的外壳。 ②、硬件：LED灯用更小的、8位的595换成24位的专用芯片、再换上：STM32、WIFI模块、、、 ③、软件：做成WIFI版连接公网，自动或多平台的复合控制（如自动获取天气等。控制界面则是一个网路链接，浏览器打开它就是一个简洁的控制界面。我自己是讨厌安装过多软件的...）。 - 2、似乎可行的应用： ①、可简单互动的广告屏幕（还可粗判顾客位置，实现方法：底盘装4个90度的人体感应器，就可判断8个方向） ②、家用的新颖电子摆件（可显示：时钟、地球仪、自定义图像或动画、当放音乐时就是动感频谱、、、） ③、公共或娱乐场所的吊灯或壁灯（可多个灯组合，共同完成大幅的图案或动画、、、） ④、咖啡馆或餐厅的点餐系统 - 【咖啡馆的小夜灯，如果这是一个全桌人多可以触及到的小夜灯呢~可以点餐，提供桌面游戏、供朋友调侃的热点新闻。。。】  - 【酒吧拍摄到的吊球，如果能随音乐动感显示是不是也不错呢~】  - 【发廊外的灯，是不是太单调了点呢~】  - - (九)工具与材料： 1、工具： 软件工具： Altium Designer画PCB、Keil.C51写下位机、易语言写上位机、PROE画结构图、win8自带画板画素材。。。 调试工具：万用表、示波器、测速仪（其实不要这些也可以，都从串口发出来看一样的调~） 加工工具：焊、钻、锉、磨、割 ~~  - 2、材料： STC15W4K60S4*1、DS1302*1、DS18B20*1、HD74HC595*15、LM358*2、蓝牙模块*1、稳压管*2、MOS*3、三色LED*40、三极管二极管电阻电容若干。（电子材料：约35元，电机PCB板什么的约10元吧） - - (十)参考资料： ①,广电电器网：《彩色LED旋转显示屏设计方案》 ②,阿莫电子论坛：《如何控制74hc595驱动led产生灰度等级》26楼 polarbear 的精彩回复。 ③,三英卓越科技发展公司的：彩色旋转屏教程V1.00 - - (十一)小改进与新联想： 1、小改进： ①为了更稳定，把电机装到中心（省去了底座、变得可吊挂、减少了控制芯片和传动结构件） ②因为新结构，把测速码盘固定（从开始认为是麻烦 到成为有力的资源。因为发现把原本16个扇区的码盘，通过算法均匀的分成256个中断点之后，可解决：显示位置、显示列、显示漂移、漂移方向（见软件流程图）） ③因为2解决了零点位置问题，把留下的红外对管做成了触摸按键（通过结合码盘的扇区 或中断点，可以用一对红外管即可实现对应区域的整个环轨 的按键响应（我现在是一圈分16个键区）） ④通过上位机实时取图，实现了简单的动画显示。 ⑤通过电感耦合运放放大，可实现音频频谱单机显示（只预留了，应该问题不大~ ~） ⑥下位机的按键操作界面 与 互动的告白模式 ~ ~ - 2、联想： ①光源-LED高速移动，可以产生图案。如果光源固定，我们自己移动呢？比如高速公路、地铁、火车等环境。是不是可以制作出低成本的路标？(2个光电开关，1个中间装有一条LED的圆柱体。有如下图的栅格) 【先测出车辆的移动速度，再根据速度调节显示频率（车辆经过预定是显示区域时，由于LED的变化频率符合行驶速度，就能在车辆掠过时显示一副图像）】  - ②还可以做一个氢气球的，让它飞到天上去。会是一个出彩的人造月亮，这样我就可以看到嫦娥奔月了！~~  - - 资料包：http://pan.baidu.com/s/1hqUeLlM （含：上下位机源码、原理图、PCB文件、参考资料、素材、本文文档） =============================================================================================== 谢谢你花时间看到这里！ 不知道我的这些小改进与想法有没有一点的价值呢？有了解的朋友也可以和我说说哦。 我现在技术还很菜，但有一颗多学一点东西的心呢，希望能结交更多朋友一起讨论、勉励、学习。要是有大神愿意带我飞那更是极好的呢！~ 要是你也有兴趣做这个项目，可以说说你的想法与进度哦~ ************* 哦，这制作说明有发表过，但并没有参加过国内的任何竞赛。如果不符合要求还请不要直接删帖~ 只求这小开源项目让更多人看到就好。谢谢！ (责任编辑：admin) |
