纯手工“山寨”掌上游戏机

闲来无事发现自己手上有一块LCD12864的液晶屏在自己的抽屉了放了一阵了一直在我抽屉了吃灰，直到有一次实验室新买了一批芯片在其中我找到了STC12C5A60S2于是向实验室的管理人员要了一块结合自己手上的液晶屏做了一个“山寨”掌上游戏机，然后又动用了实验室的亚克力板以及一些工具做了一下简单的包装但还是包不住它的山寨气息，望各位坛友在评价时手下留情，二话不说先上原理图和PCB图以及“自拍图”。

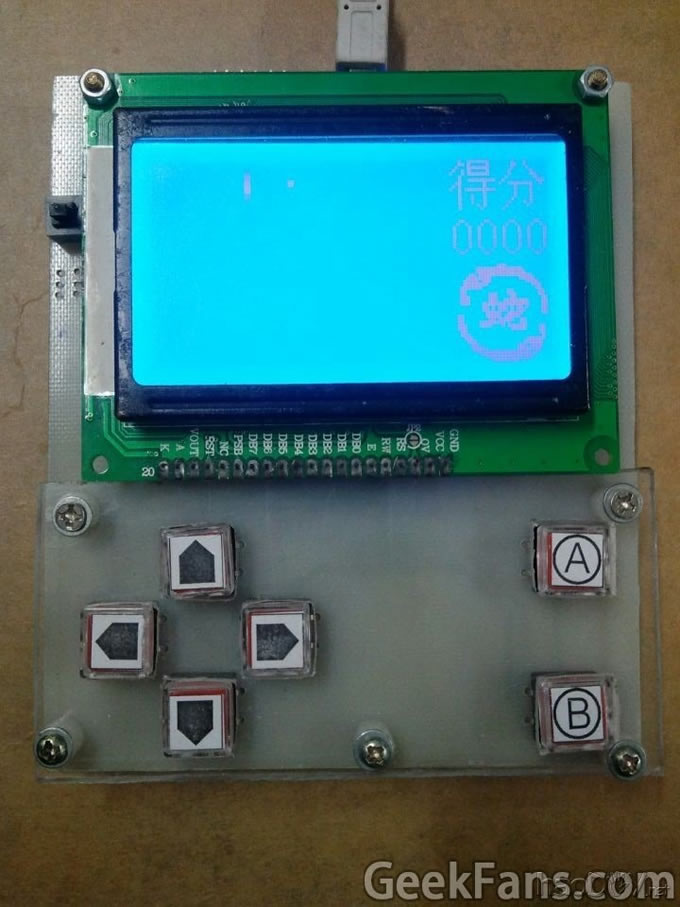

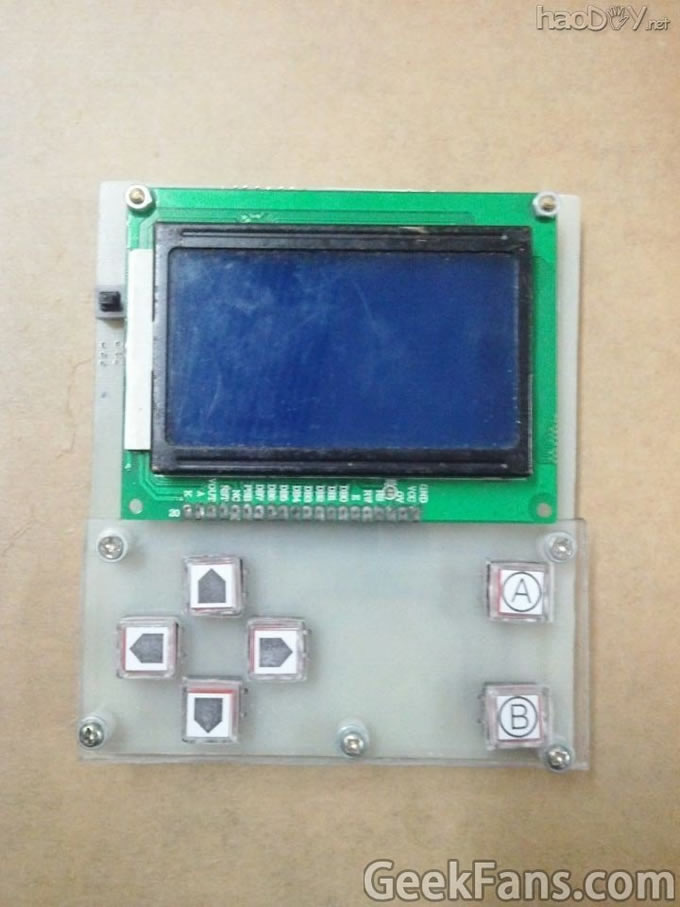

正面图

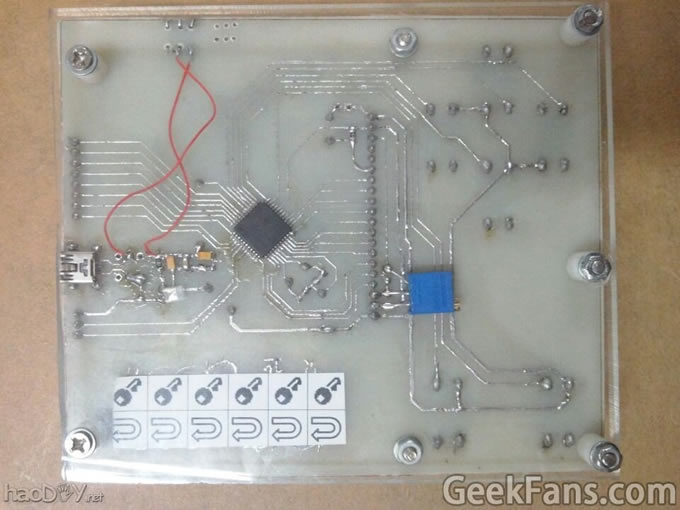

背面图

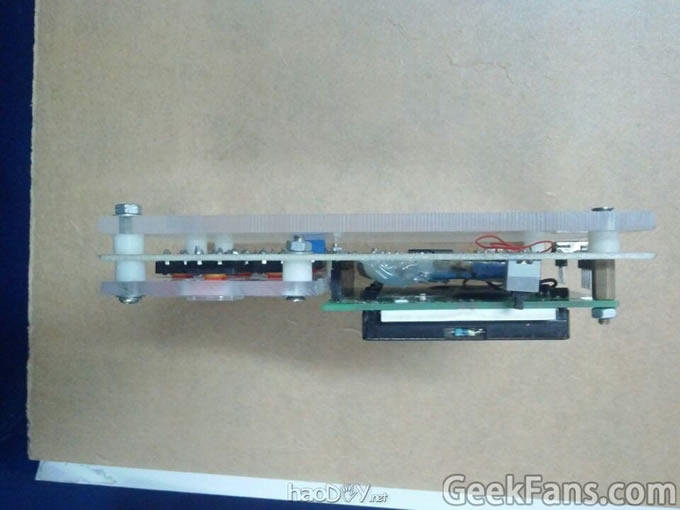

侧面图

上电运行

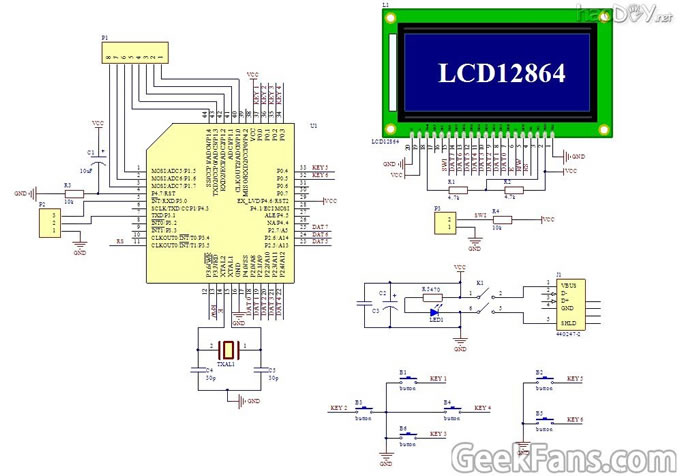

原理图

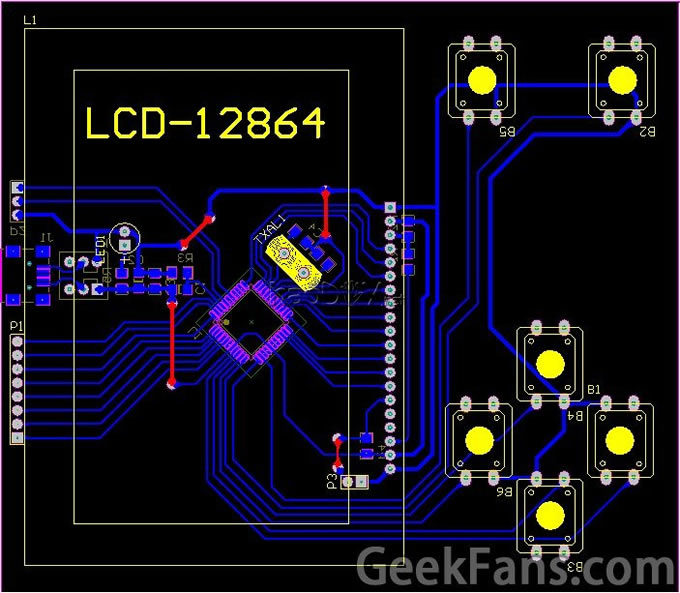

PCB图

程序算法实现

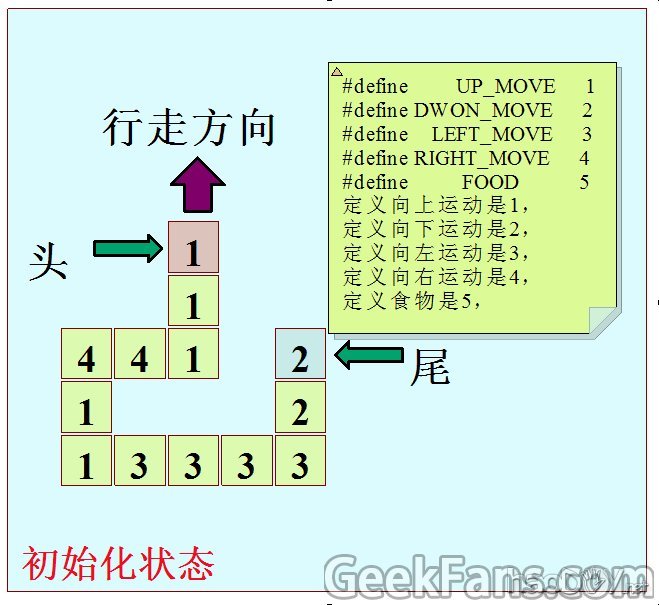

初始化赋值

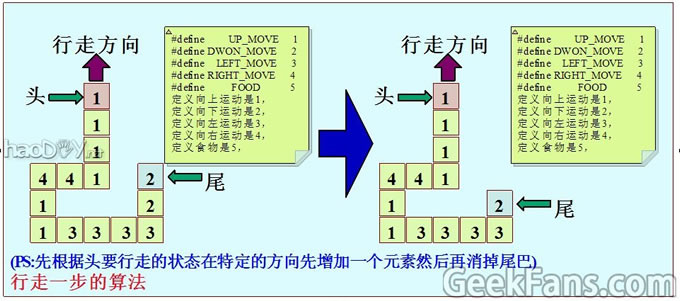

行走一步算法图解

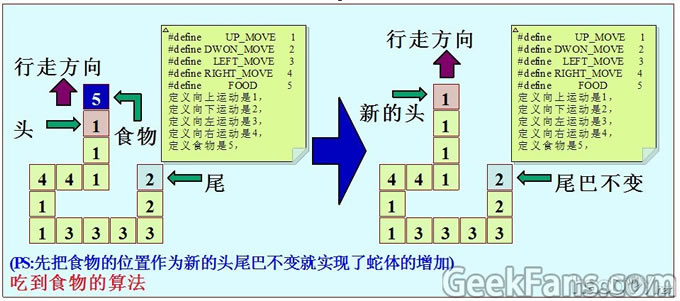

吃到食物蛇体增加算法图解

对应的相关资源下载请点击这里.rar

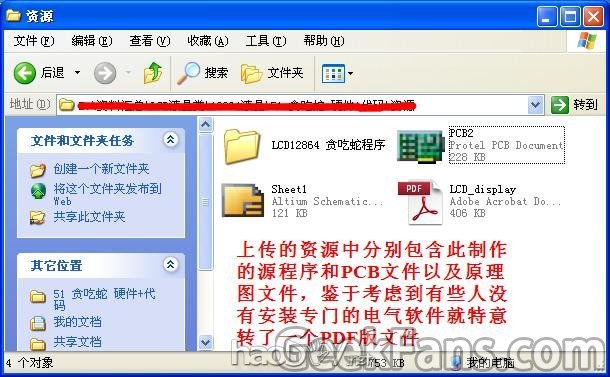

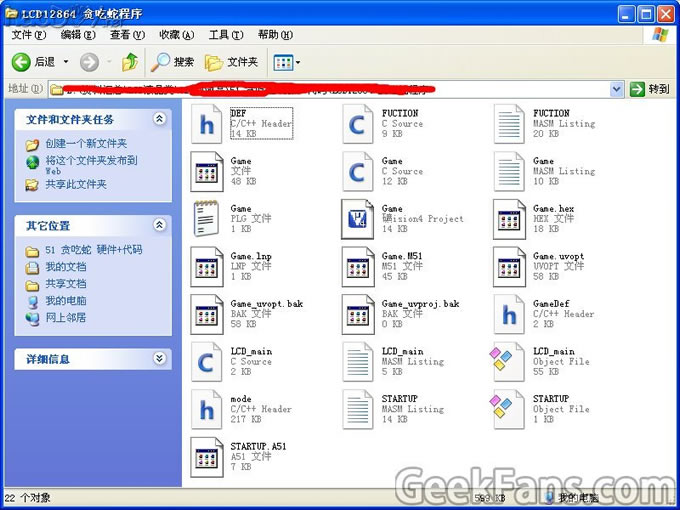

资源中包含的文件

程序清单

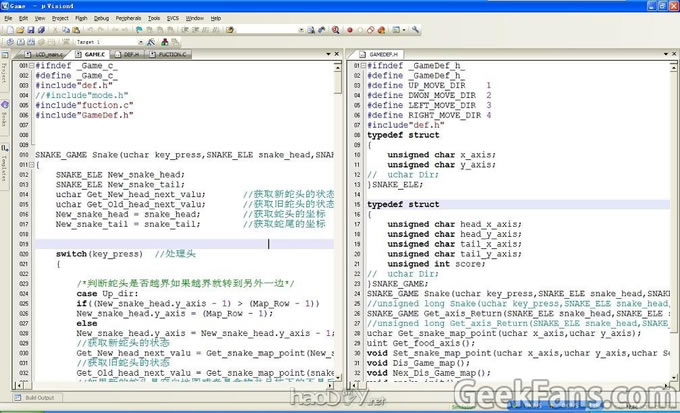

程序编辑界面

硬件设计界面

实际运行结果请点击下面的视频连接或者直接扫描上面的二维码
