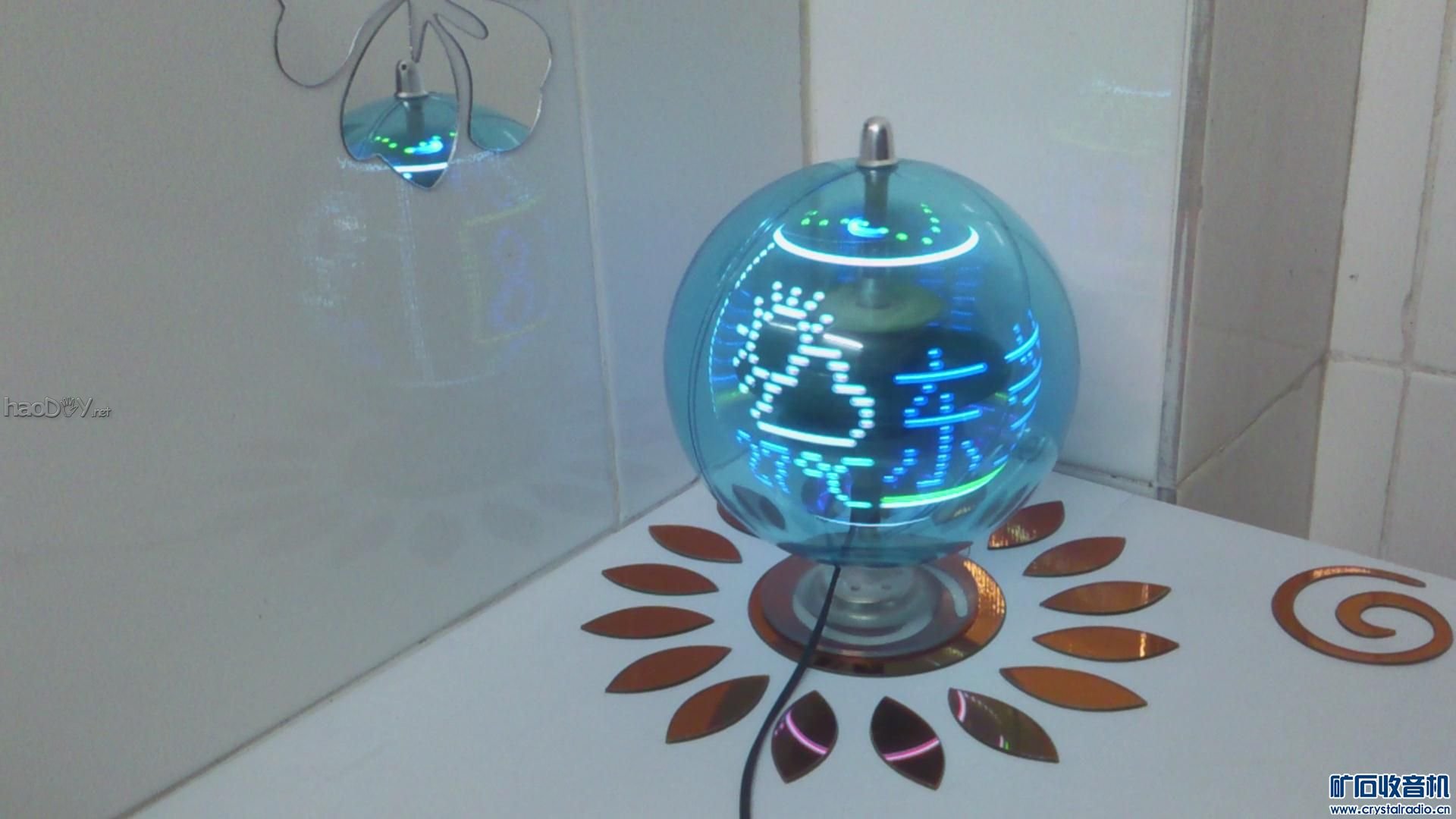

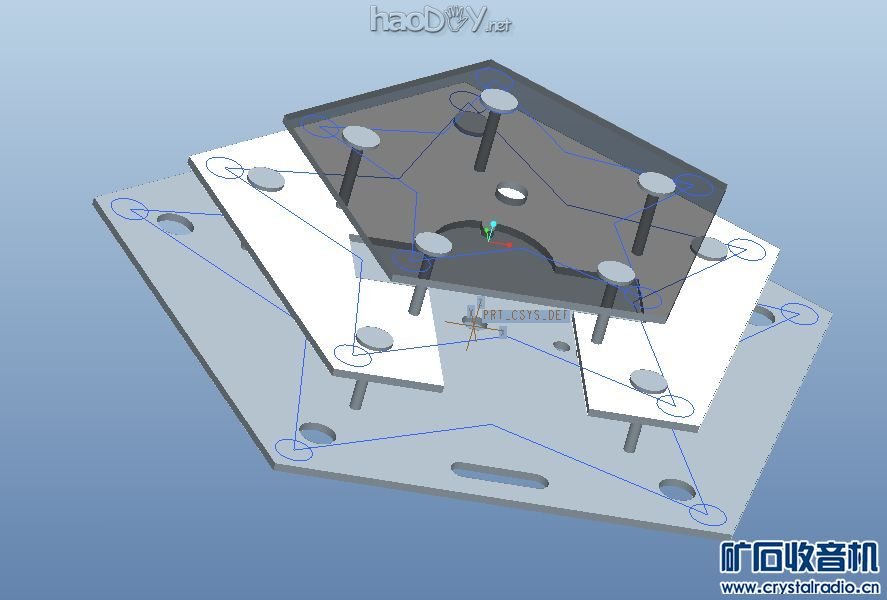

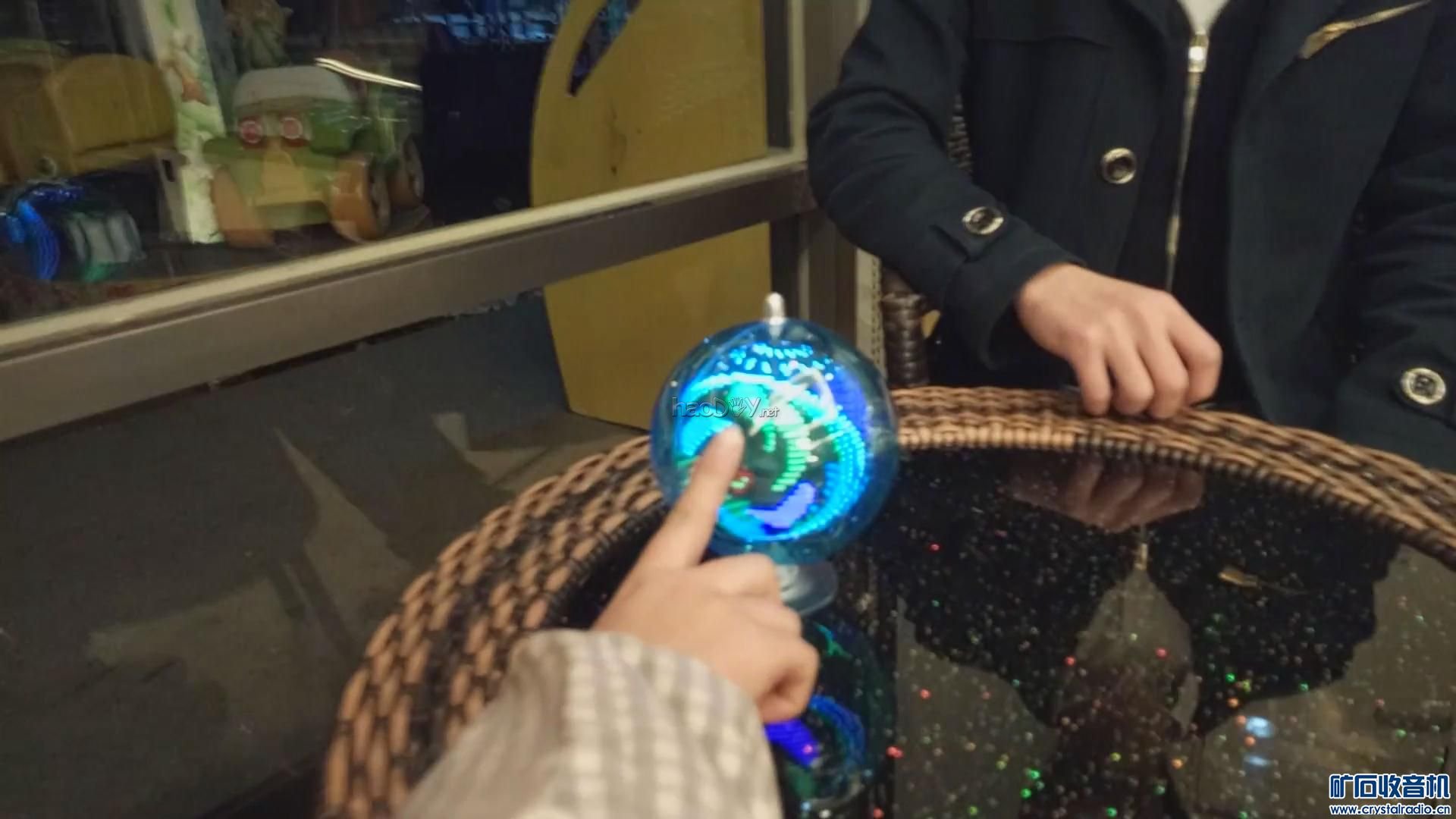

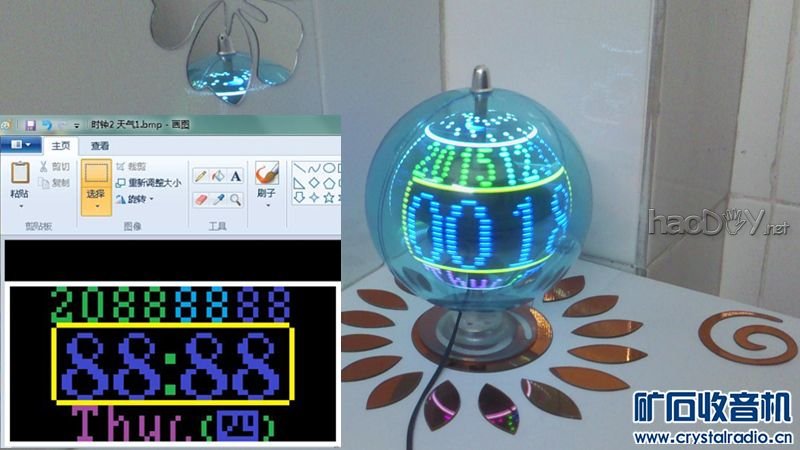

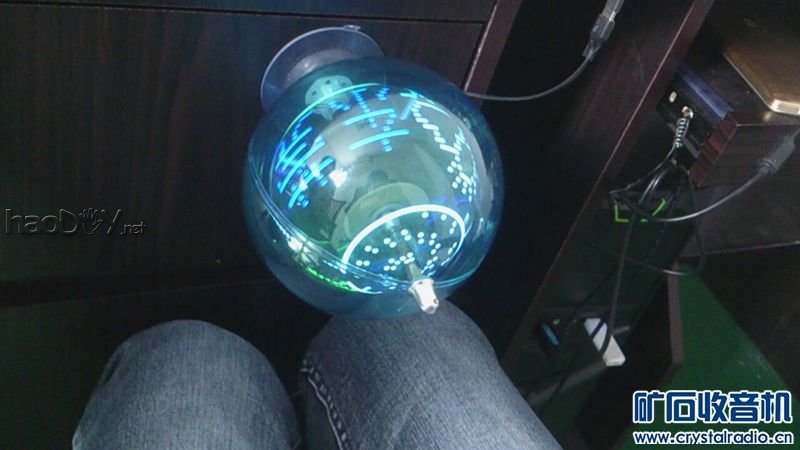

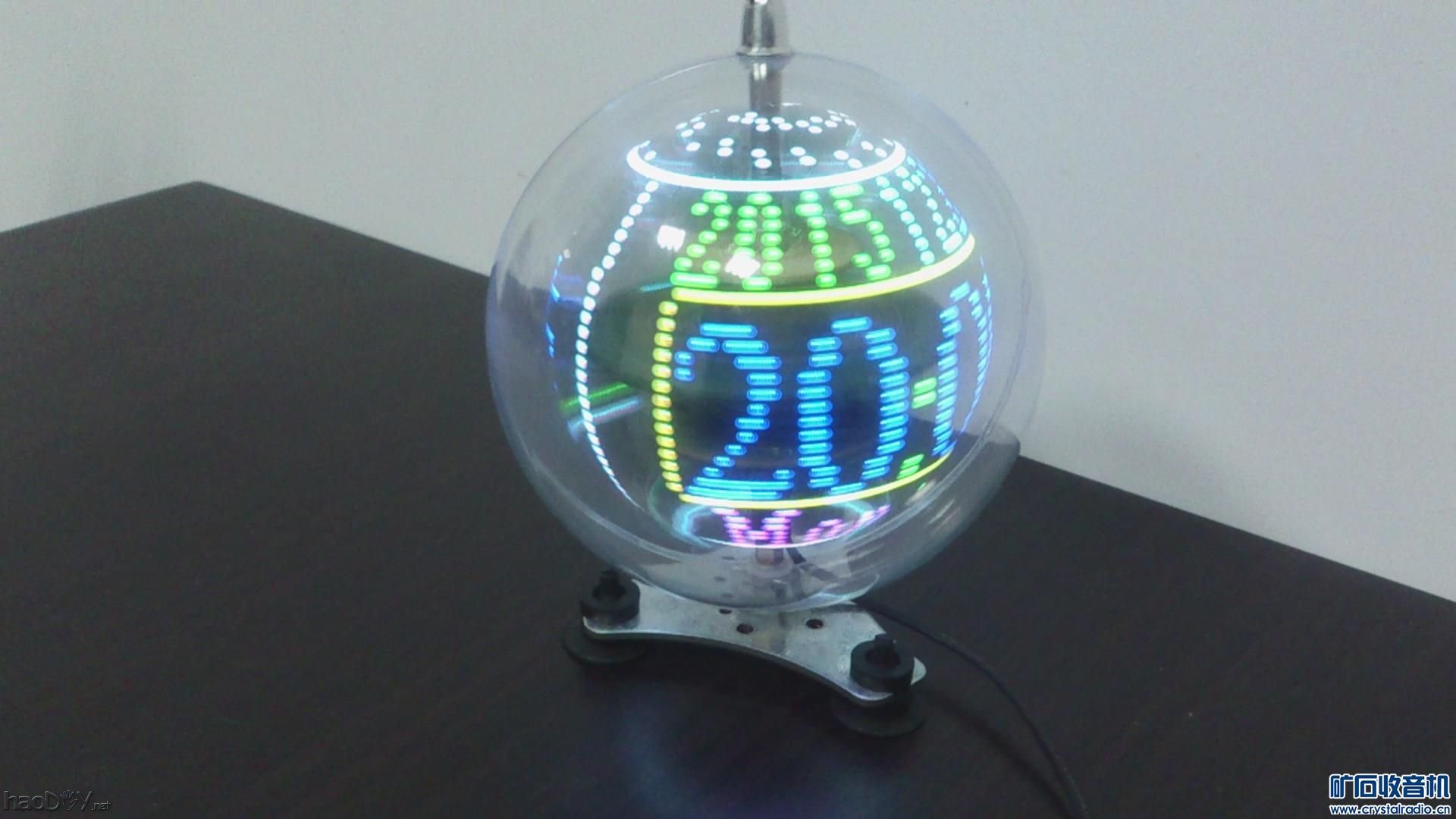

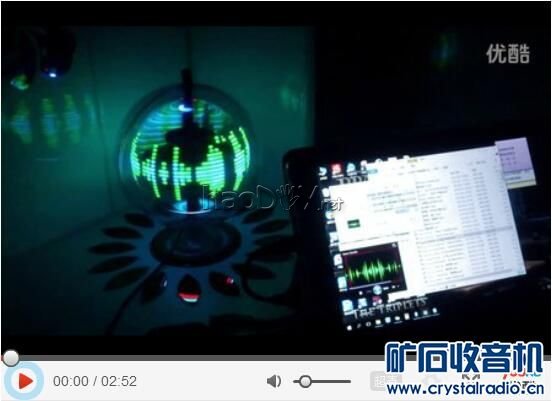

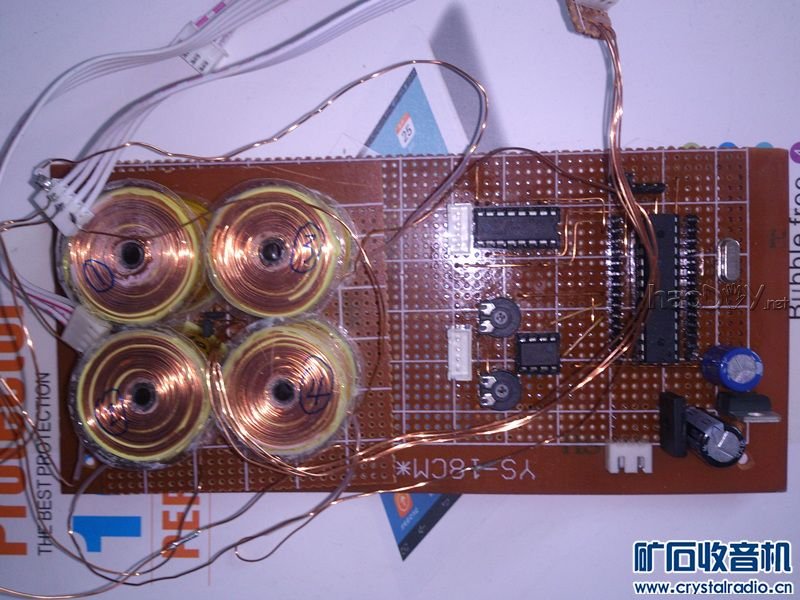

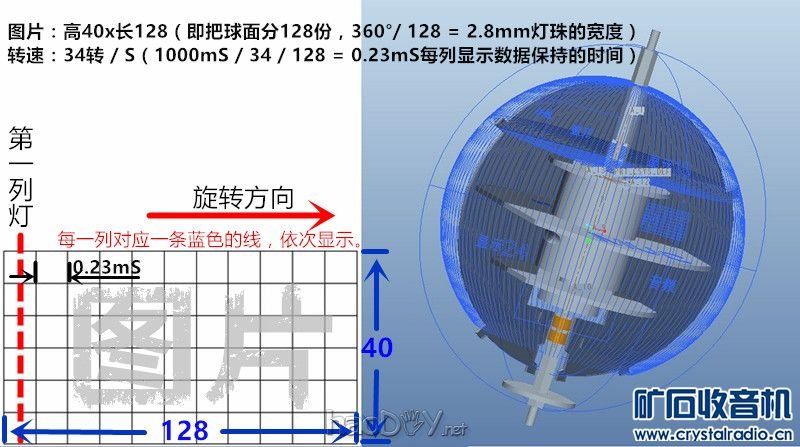

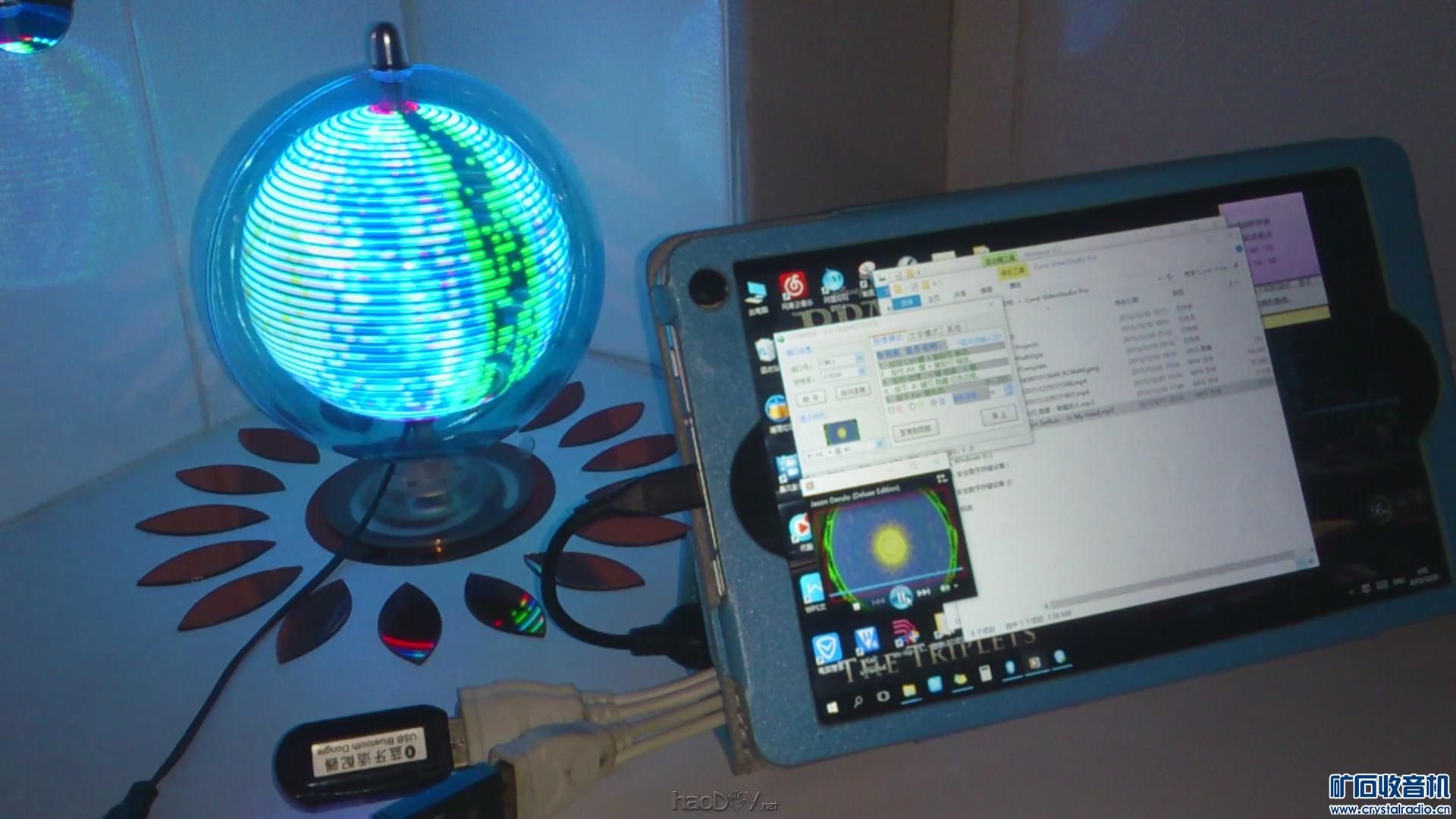

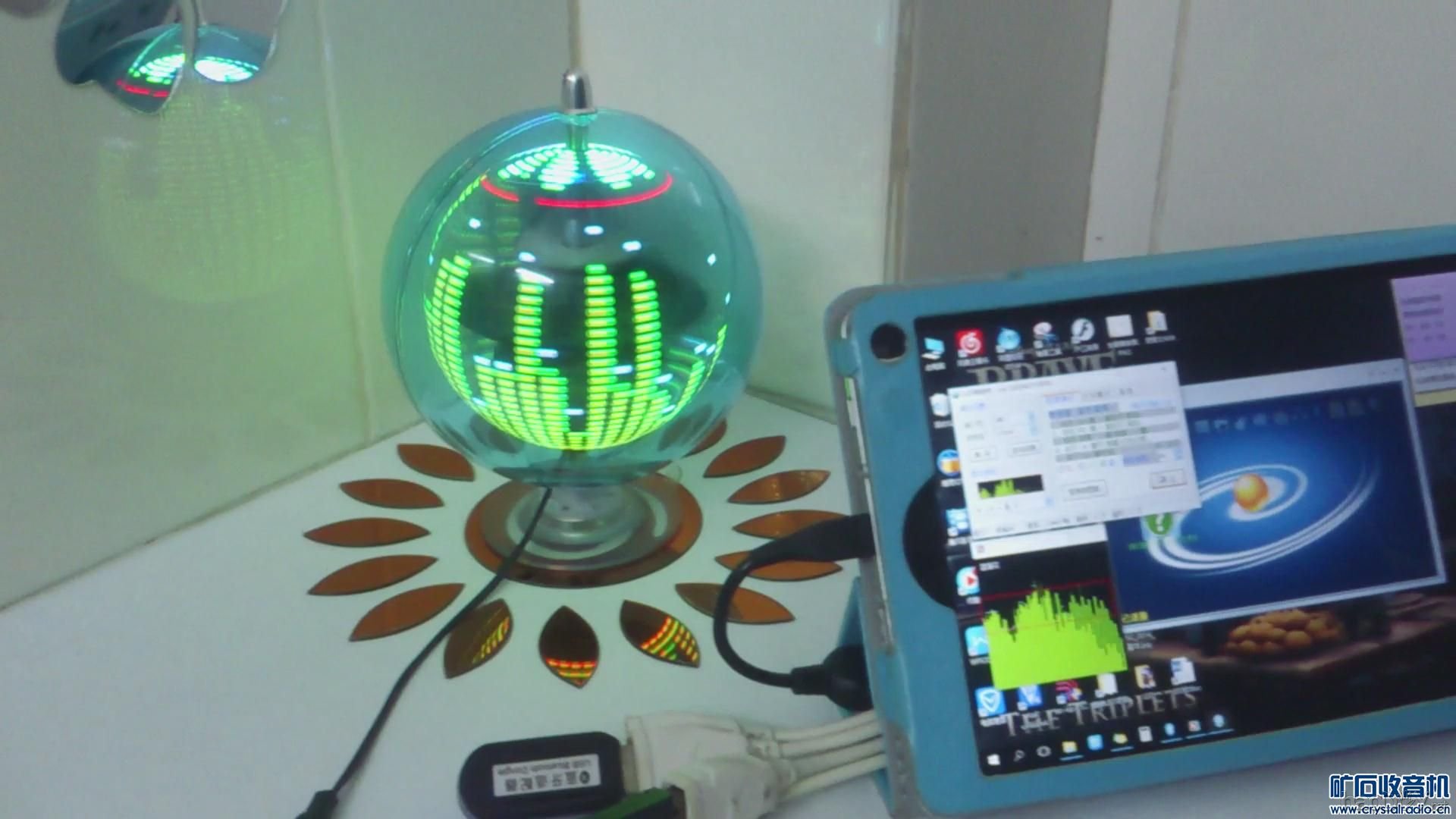

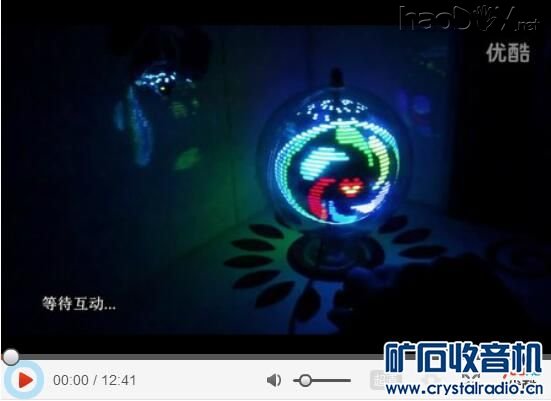

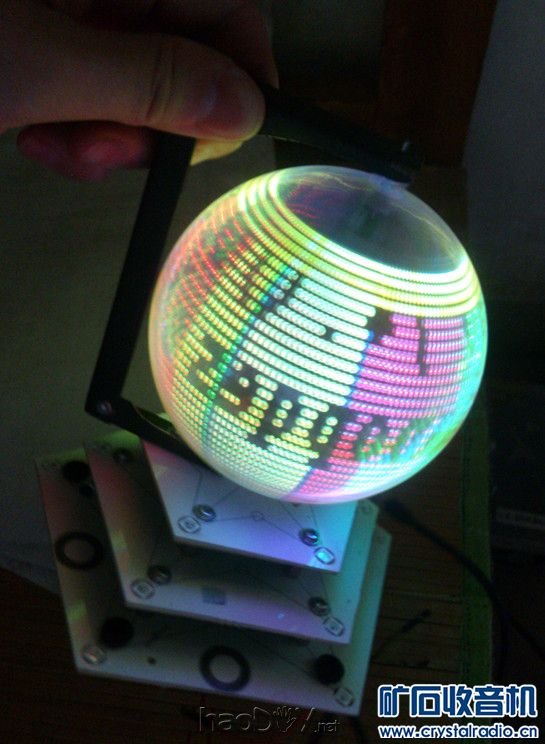

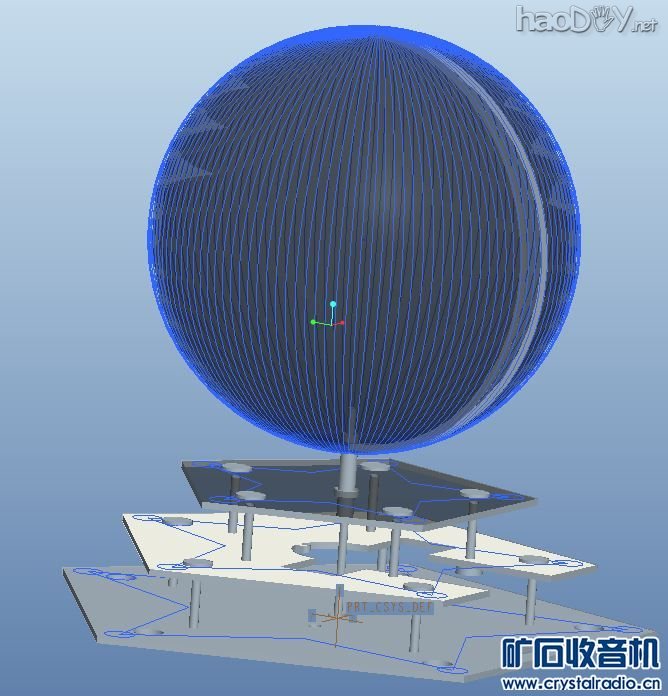

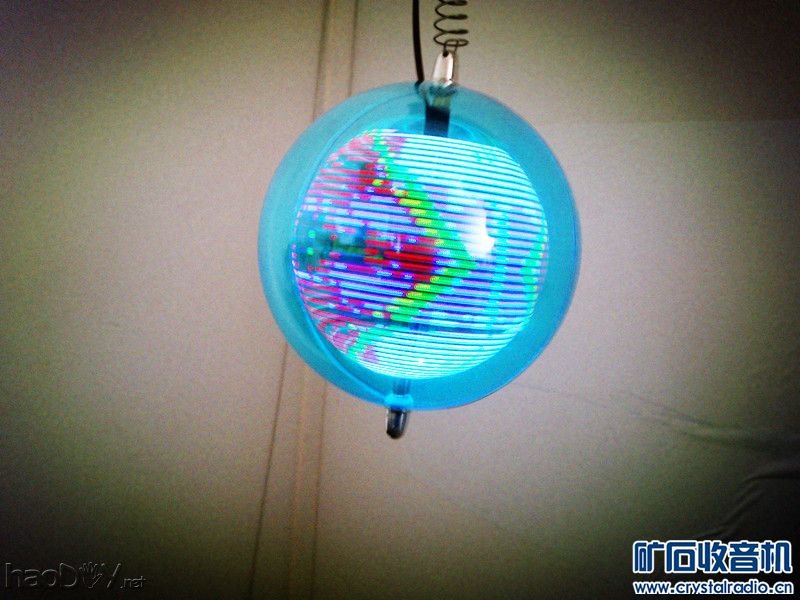

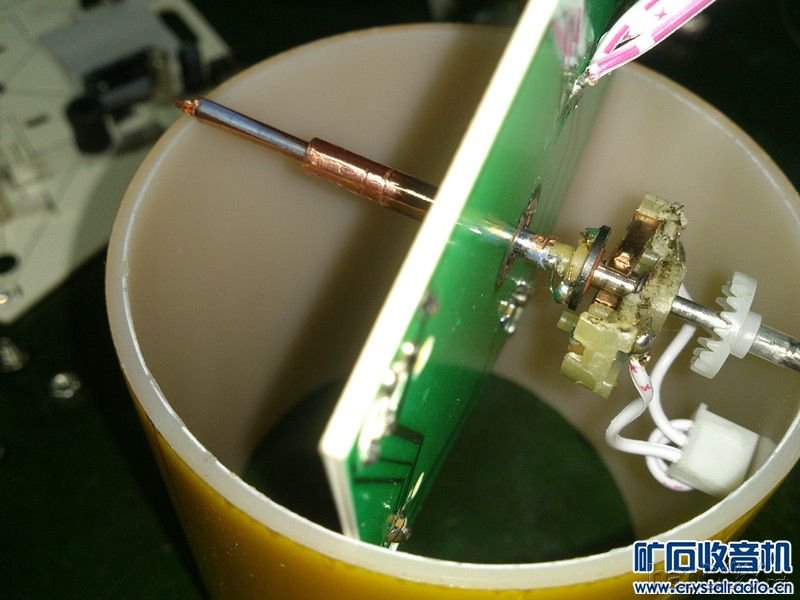

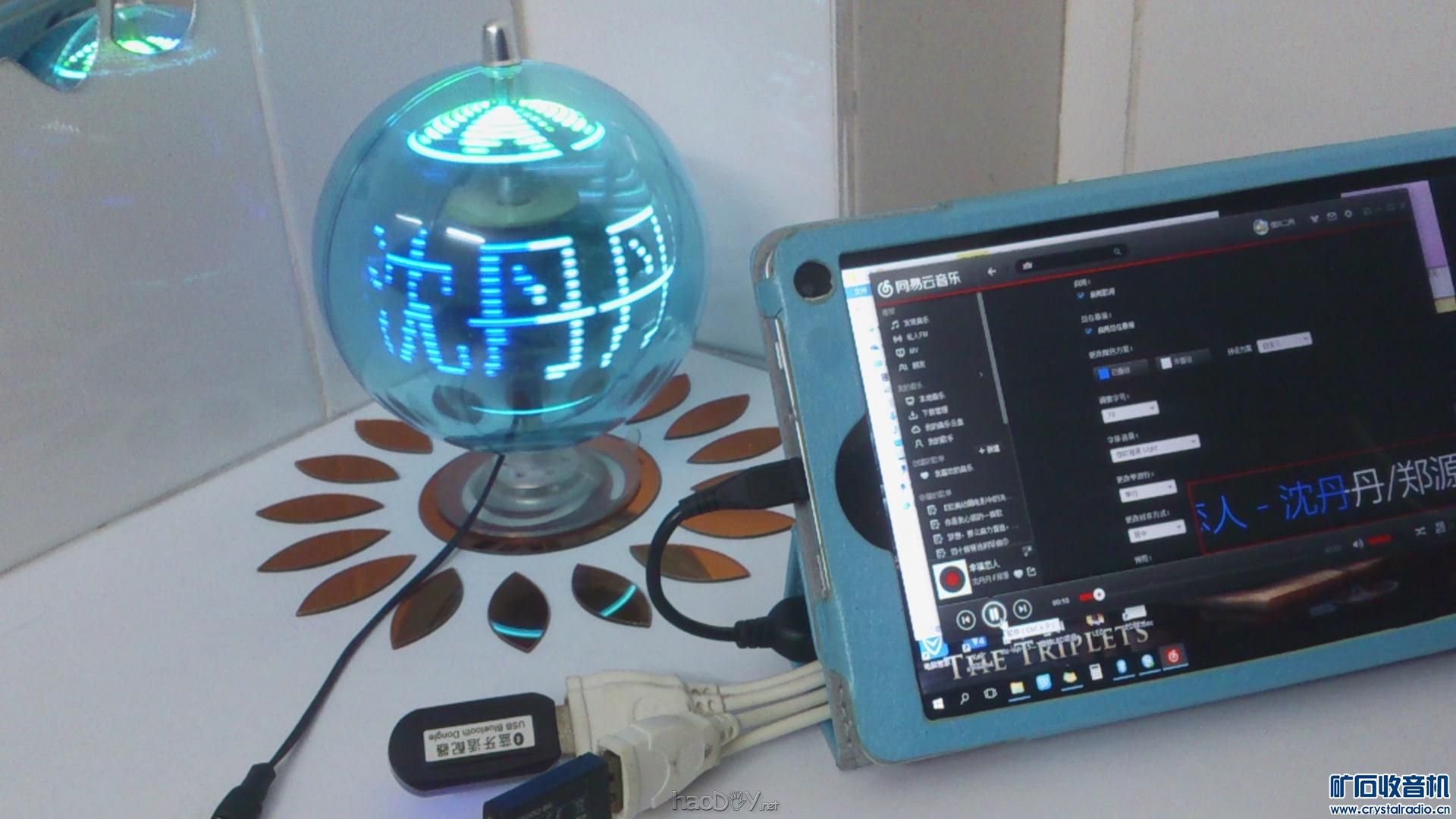

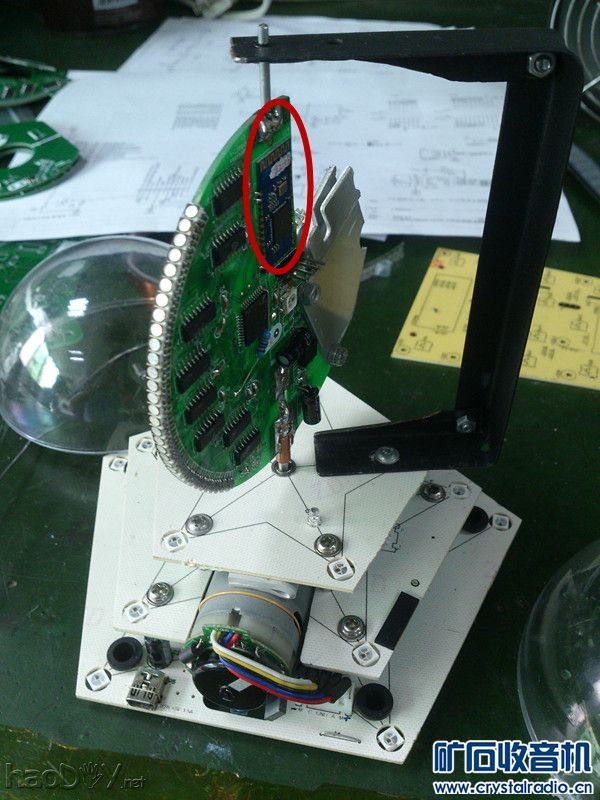

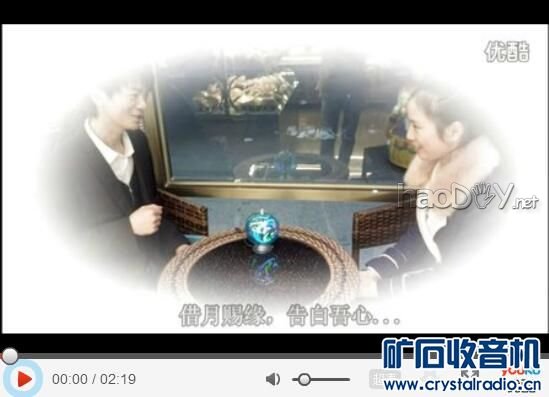

视频展示： - 1、爱的告白之科技助力 ---[旋转LED球2.0]  http://v.youku.com/v_show/id_XMTQzNjI1OTIwNA==.html?from=y1.7-1.2 - 2、动态传图 频谱&歌词 -演示 ---[旋转LED球2.0]  http://v.youku.com/v_show/id_XMTQzNjI2NjE1Ng==.html?from=y1.7-1.2 - 3、功能与蓝牙连接介绍 ---[旋转LED球2.0]  http://v.youku.com/v_show/id_XMTQzNjMxMzkzNg==.html?from=y1.7-1.2 - - 图片展示： - 【吸盘式底座 – 淡蓝色外壳】  - 【三角式底座 – 透明色外壳】  - 【吸盘式底座-侧吸】  - 【吊挂式】  - 【传输-歌词】  - 【触控操作】  - 【传输-电球】  - 【传输-频柱】  - - 本文目录： (一) 显示原理 (二) 前期构想 (三) 第一个失败的样品 与 总结 (四) 结构 (五) 硬件 (六) 软件 (七) 上位机软件 (八) 扩展与应用 (九) 工具与材料 (十) 参考资料 (十一)小改进与新联想 - - (一)显示原理： 一排LED能刷出整个球面，是因为人眼看到的变化频率大于24帧每秒，就会产生影子残留（把手一挥一挥~）。 球每秒转24圈，可以显示一张完整的图片。如果每圈的图片是连续的动图帧就可以显示动画。 我参数是： 图片：高40（一排有40个LED）长128（即把球面分128份，因为360°/ 128 = 2.8mm我灯珠的宽度） 转速：34转每秒（1000mS / 34 / 128 = 0.23mS每列显示数据保持的时间）  -  - - (二)前期构想（很多是天真浪漫、不切实际的。。。）： 1、磁悬浮LED球：因为在准备做旋转LED时，也有做一个磁悬浮玩玩的想法。然后就生产了一堆乱七八糟的构想，如：当悬浮不起时，给LED球上加上螺旋桨~ 再就是，不要电磁铁控制，直接上永磁铁，然后给LED球加2个小铁锤，用离心力保持位置~ 要是还不行，就用一个水球包囊LED球（我买圣诞球时还买了个16MM的大家伙），让他漂在水，还可以改装成加湿器，让他在水雾里旋转或许会很梦幻呢~~ 【调了一半的磁悬浮电路板~~】  - - (三)第一个失败的样品 与 总结： 1、整体结构： 说明：3D模型是用PROE5.0画的。  -  小结：看到抓样品实物的手了吧，因为前期对 对称与稳定 不是很重视，以至于后面加一个定位框 多抖动的厉害... - 2、底座 与 电刷： 说明：供电方法是：12V直流 → 转换器（马达的屁股）→ 交流 → 整流稳压到5V  -  小结：这种转换供电的方法不太好，当转速不够 或不稳定时 会电流不够... - 3、蓝牙位置 与 PCB板形状： 说明：蓝牙位置：没细想，只觉得放在中间或许是影响最小的。 板形：想画成月亮的样子，后来位置不够胖了点... 还想着做一个小人坐在月弯上用来配重~~  (责任编辑：admin) |
