ATX电源作用是把交流220V的电源转换为计算机内部使用的直流5V，12V，24V的电源。ATX电源最主要的特点就是，它不采用传统的市电开关来控制电源是否工作，而是采用“+5VSB、PS－ON”的组合来实现电源的开启和关闭，只要控制“PS－ON”信号电平的变化，就能控制电源的开启和关闭。“PS－ON”小于1V伏时开启电源，大于4.5伏时关闭电源。

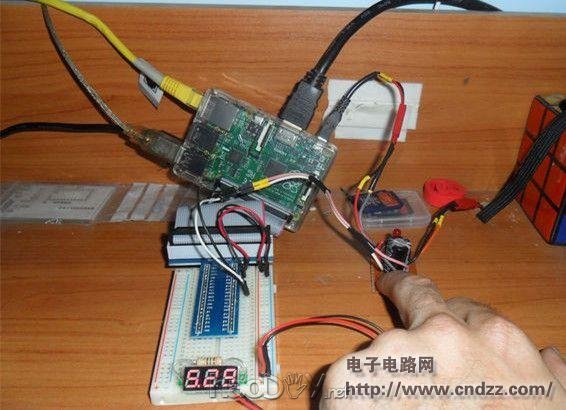

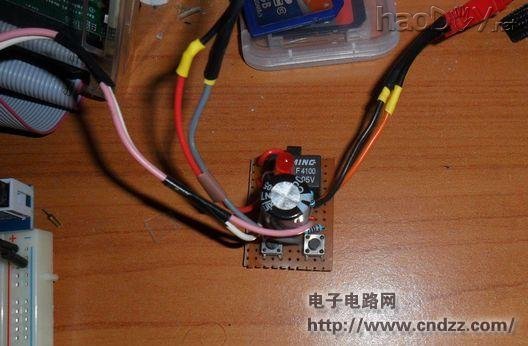

这里我们自己做一个树莓派ATX电源开关。看上图。。。好吧它和市面上看到的长得很不一样，但这不是重点。重点是你为什么需要它？如果你的树莓派电源同时也为其他东西供电（比如3D打印机），那么用它是很有帮助的。它还包括一个单独的按键来关闭树莓派。当树莓派完全关闭后，电力会完全地从树莓派离开。

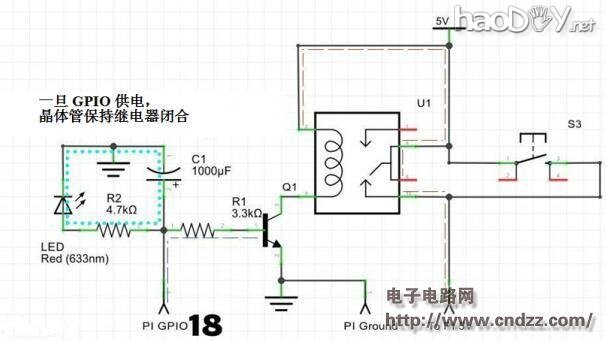

总而言之，就是一个继电器控制树莓派的电力，树莓派的一个GPIO引脚为一个晶体管供电保持继电器工作直到关机。

第一步：电路

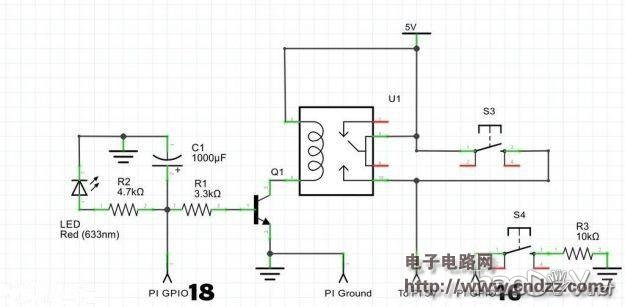

上图是电路图

所需材料：

    一些面包板

    电阻器（1/8W就行了）3k3，4k7和10K

    晶体管2N2222

    继电器jrc-21f

    电容1000UF

    一个LED

    2按键开关

    一些电线

    连接器（我用的是JST连接器）

树莓派的电力可以通过GPIO 5V 和 Ground 引脚通过，或者你可以焊接一个微型USB电缆

第二步：树莓派上的监控软件

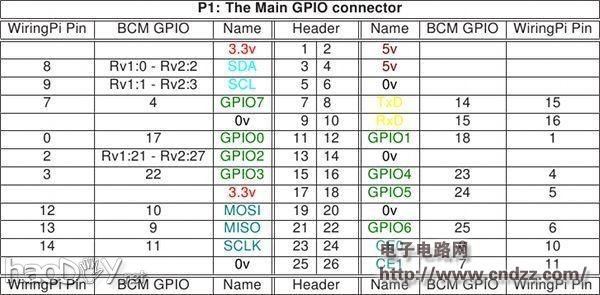

把隐藏文件脚本放在树莓派的主文件夹。引脚16作为关断引脚，引脚18作为晶体管电源引脚。

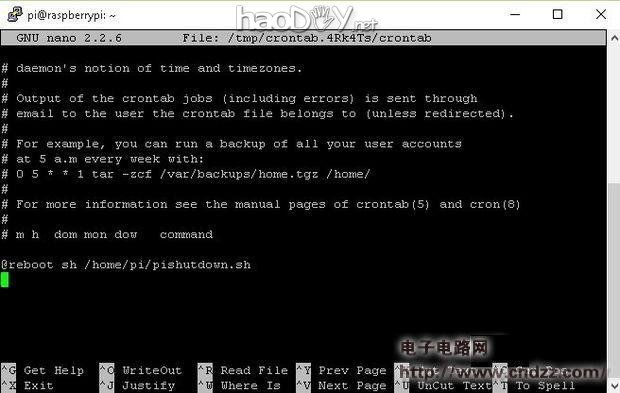

在树莓派从shell脚运行命令：sudo crontab -e

在文件底部添加：@reboot sh /home/pi/pishutdown.sh

测试：在连接电路之前启动树莓派和刚刚上传的软件。如果不自动启动，就手动运行python 脚本（注意这个测试基于raspbian系统）

    用电压表检查引脚18产生3.3V输出。

    把引脚16接地，树莓派应该会关机

第三步：开机

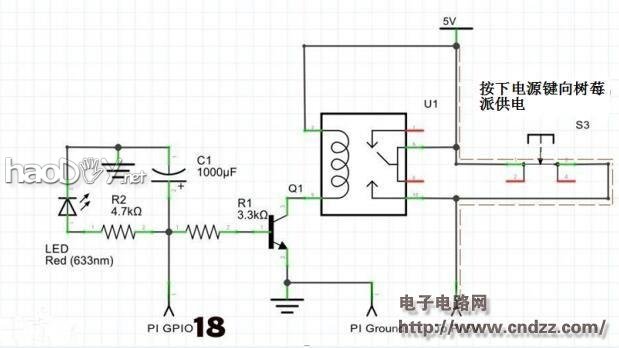

按住电源键不动，根据你设置的启动时间（可能10秒）。一旦晶体管引脚被供电，你可以听到继电器咔的一声，LED灯亮，就可以松开。树莓派启动。

第四步：关机

要关闭树莓派，或使用软件运行关机命令，或按下关机按键，启动关机命令。

当树莓派关闭电容开始放电，大概8秒电容器放电完，然后继电器断电。

第五步：局限

用了这个之后不能重启树莓派，因为它可能通过启动顺序半路切断电源。
