自制AVR单片机ISP下载线

时间:2013-01-14 09:57来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

AVR单片机可以行使串行在线编程(ISP)方法将措施写入,即可直接在电路板长举办措施的烧写和修改,所需的装置就是一根ISP下载线。

下面先容一编程线行使计较机并口对单片机编程,不只支持AVR单片机,也支持对51单片机中的AT89S系系的单片机编程。

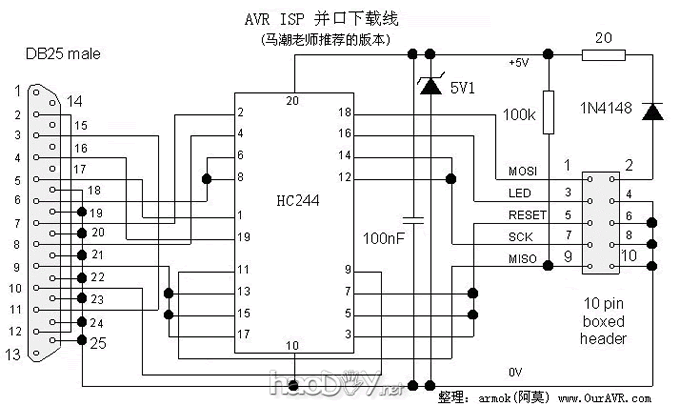

一.道理图如下:

该下载线是STK200/300型的下载线,74HC244是八路缓冲驱动器,用来做单片机和计较机的缓冲断绝,LPT连到计较机的并口,LPT的4,5脚用来节制两组缓冲器的输出,LPT的7脚输出编程呼吁和数据到单片机MOSI端。LPT的6脚输出串行编程时钟信号到单片机的SCK端,LPT的9脚输出复位信号到RST端,LPT的8脚输出状态信号到LED,由单片机读出的信息经MISO端,到LPT的10脚,74HC244的电源,由方针板的上电源,经稳压二极管稳压后获得。

自制AVR单片机ISP下载线

二.下载软件

下载软件可以用PonyProg2000,ISPlay,SLisp(中文)等软件。

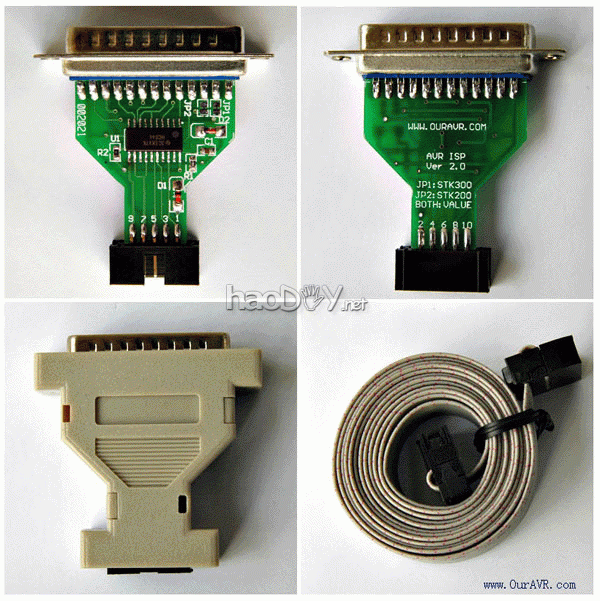

可以制作后装在并口讨论内里,很是利便,如下图:

自制AVR单片机ISP下载线

三.简化电路

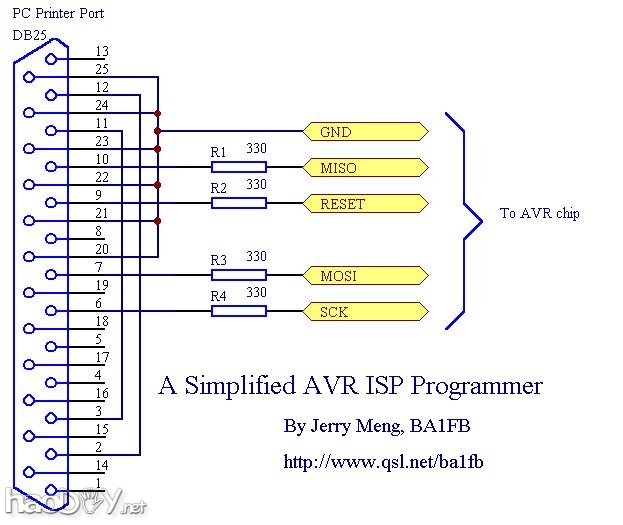

在要求不高时可以用,简化电路,如下图:

笔者把图打在不干胶纸上,然后贴在敷铜板上,用刀刻板廉价过,下载软件用PonyProg2000,SLisp烧写过ATmega8和ATmega8515,很是好用,但常常连不上AT89S51。

自制AVR单片机ISP下载线

下图为PCB图,可以生涯后贴到WORD内里,将宽调为32mm,高调为36mm打印到不干胶贴纸上即可。制作时用单面板,将做好的板,放在并口头的两排焊脚之间,焊好即可,地线只接一根就可以了,从不和找个元件引脚焊在地线的谁人空焊盘上却可。

自制AVR单片机ISP下载线

在制作时,必然要留意接口的引脚分列,以下为并口计较机端的引脚分列,并口讨论引脚为此图的镜像。
