步骤：
第一步： 先把贴片元件焊上，包括DS1302时钟芯片，LM78M05，Mini USB接口和几个0805封装的电阻、电容。

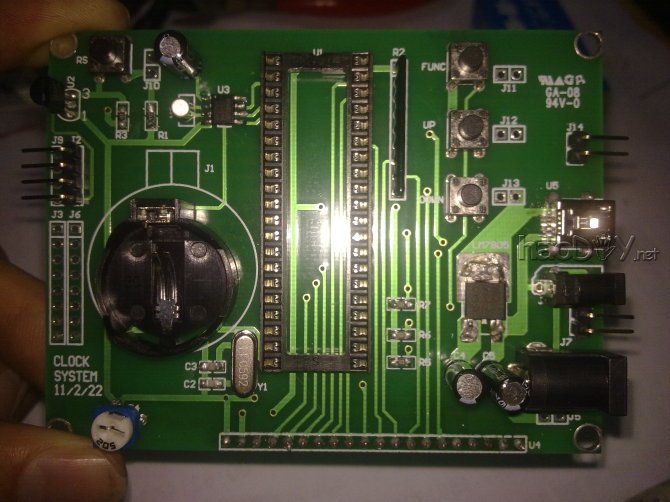

第二步：把其他元件、排阵、排母都焊上。包括40P单片机座，DS18B20温度传感，按键等。

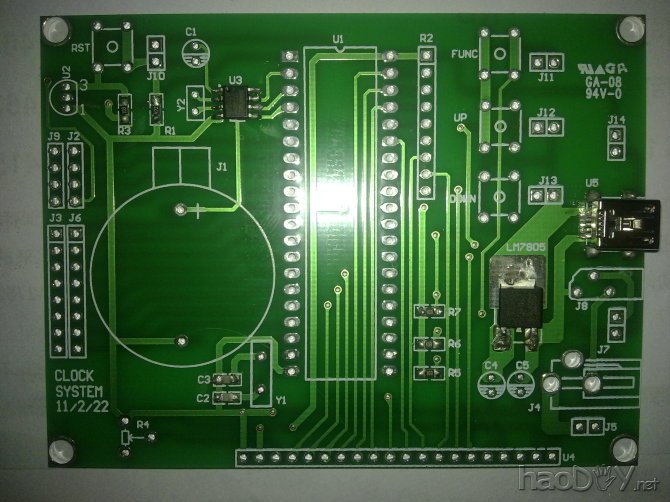

正面

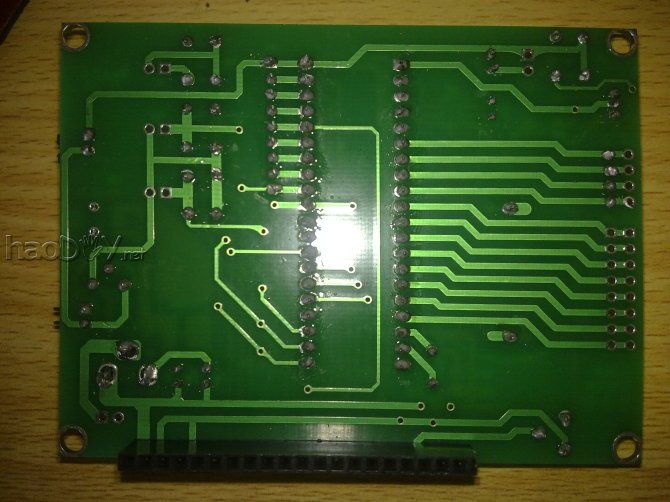

背面

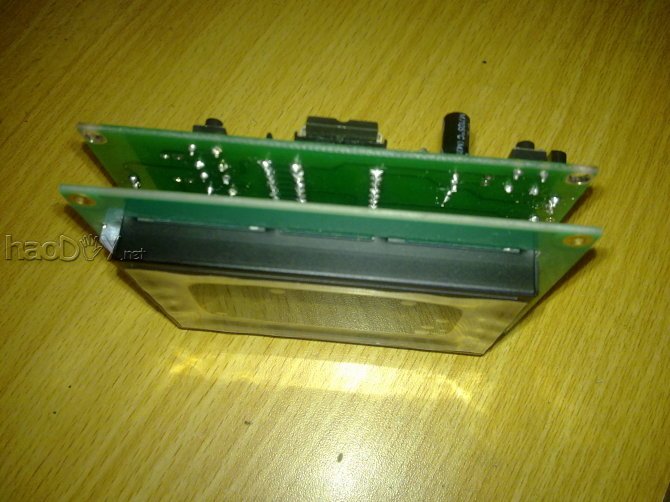

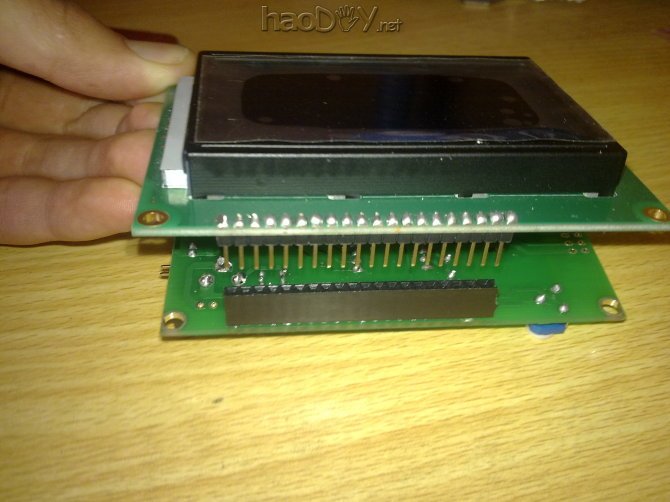

第三步：将LCD12864液晶屏直接插到背面的排针里，这里要说明的是这块电路板是我专门设计的，大小和液晶屏一样，四个螺丝孔与LCD12864的四个孔也完全重合，所以插上后可以很方便地直接用螺丝固定。

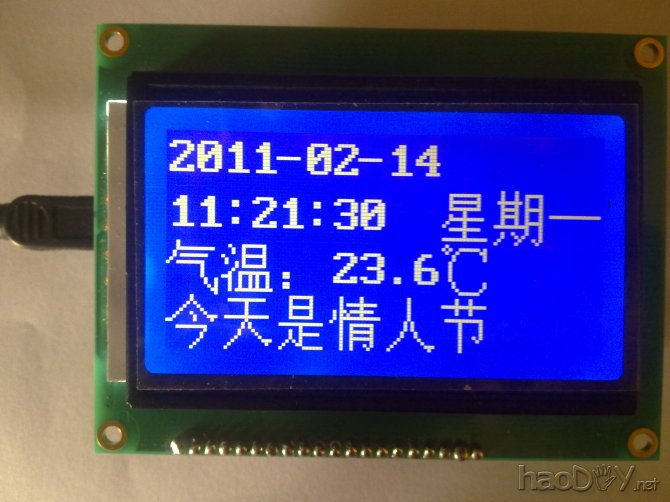

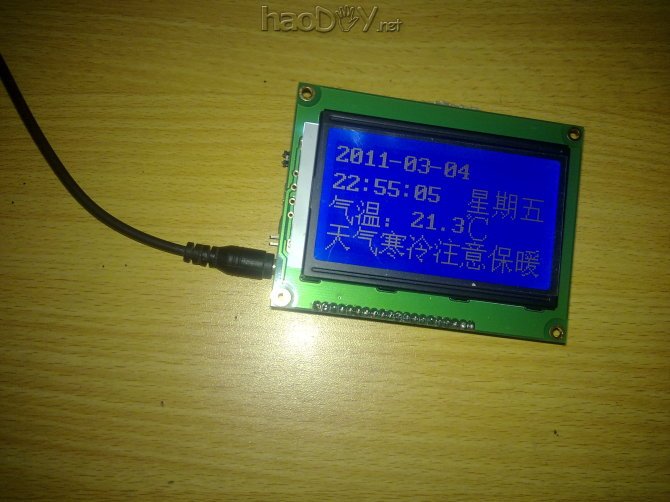

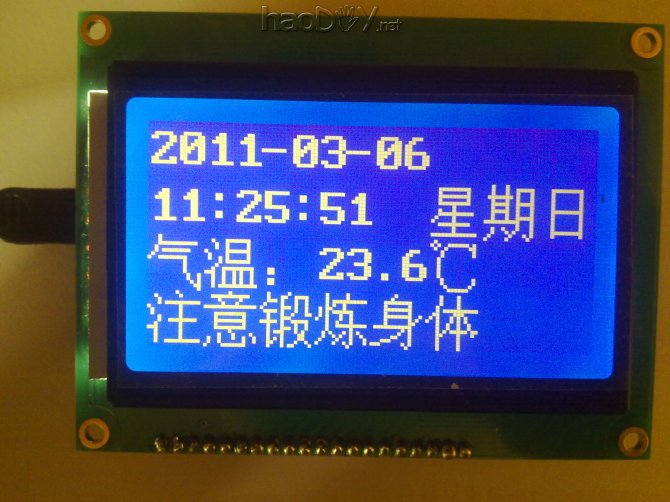

完工
心得：
CLOCK SYSTEM设计简洁，外形精巧，可以说是一个装饰品。更为重要的是有了这个东东之后，再也不用担心老爸老妈的生日了。
附录图片：

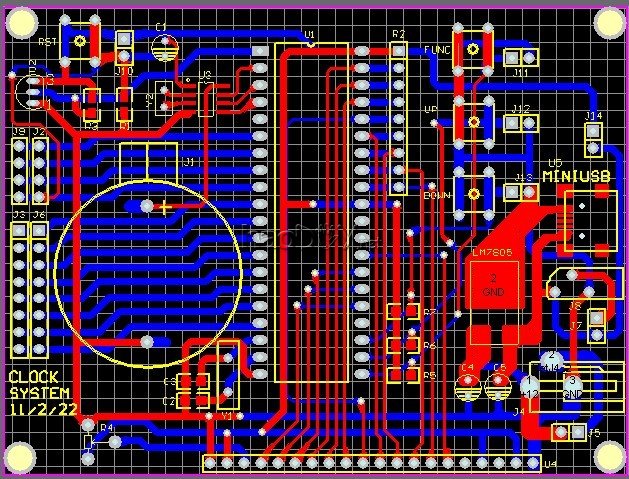

（1）
（2）
（3）
（4）
PS: 专利产品，本人专用。 欢迎山寨、评论、转发。谢谢
