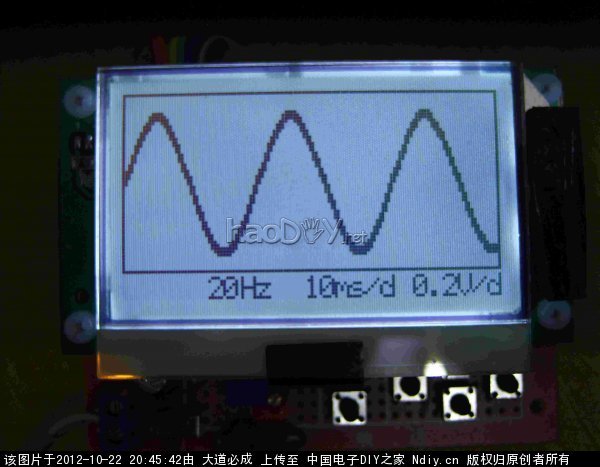

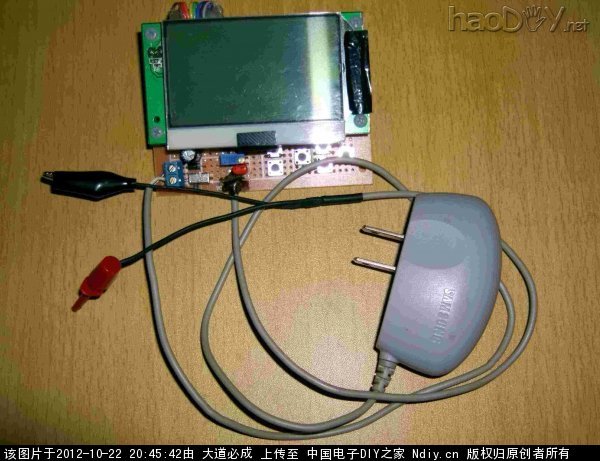

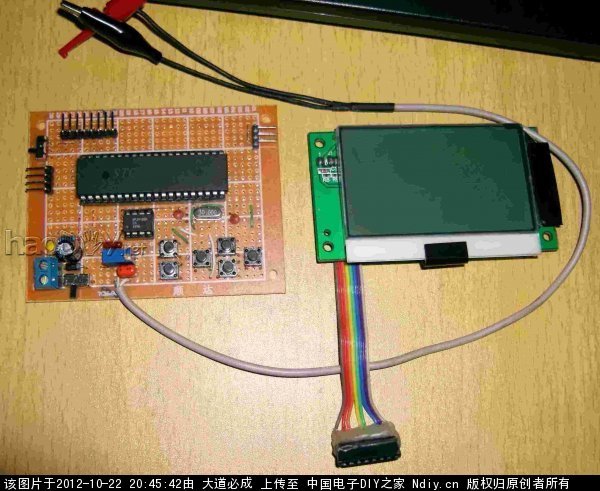

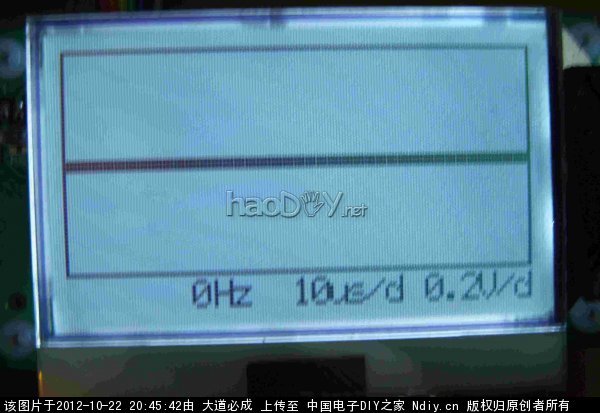

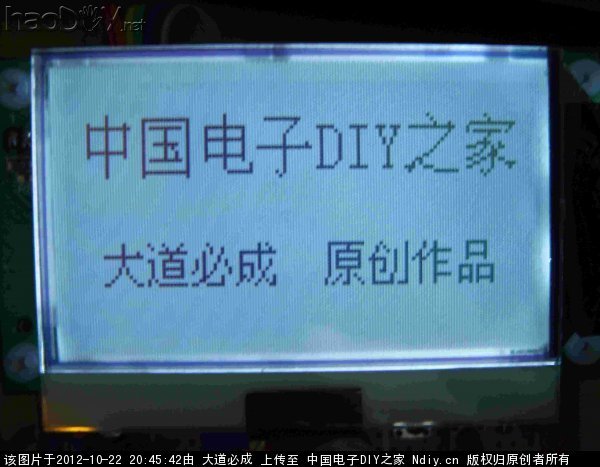

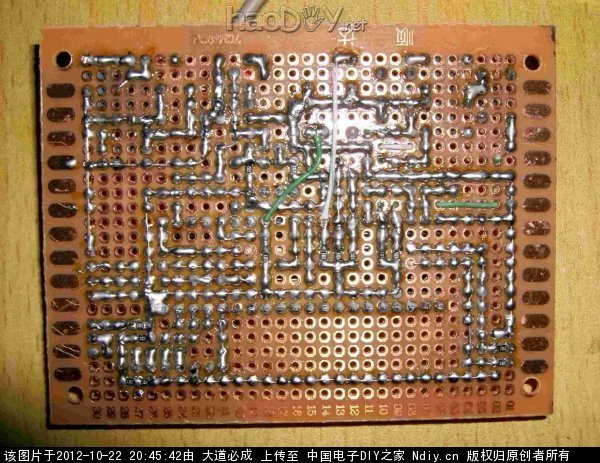

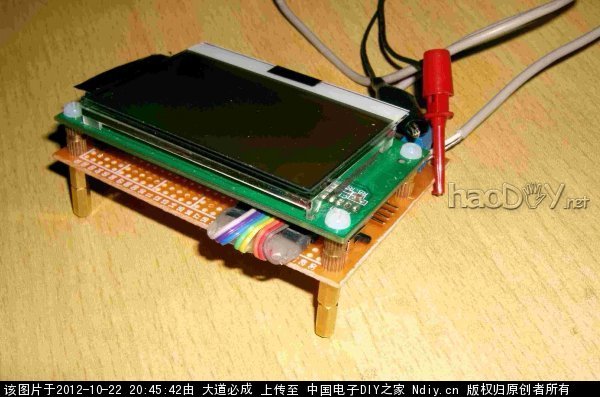

一、系统构成 STC12C5A60S2单片机内部AD采样；LCD12864显示波形；LM393组成迟滞比较器测量小信号频率，不需要频率显示时该部分可以省略。 为最大程度简化设计，信号通过电容直接进入单片机AD输入端，无输入时，通过调整R10使波形处于中心线位置即可。 二、基本功能 1、时间每格：10ms/5ms/2ma/1ms/500us/200us/100us/50us/20us。基本能显示20~20Kh信号。 2、电压每格：1V/0.5V/0.2V。 3、HOLD功能：冻结波形后，左右平移能显示共4屏（含当前屏）波形。 4、自带一路5Khz方波输出。 5、带频率计功能，测量状态下实时显示信号频率。 6、用户设置参数断电保持。该功能对电源电压稳定性要求较高，欠压或过压参数会被冲掉或不能正常开机。 三、使用说明（参考按键排列图） 1、K6按键，坐标线样式转换：（1）散点网格；（2）空白。 二者轮流切换。 2、K1按键，波形冻结与正常显示切换。波形冻结状态下，左下角显示频率的地方会显示HOLD MODE。 3、K2/K3，每格电压值调整，1V/0.5V/0.2V轮流切换。 4、K4/K5，正常显示时，调整每格时间；波形冻结后，实现波形平移。所以在波形冻结状态下是不能调节时间的！  四、图片 焊接前  焊完背面 #p#分页标题#e#  组装前  整机  侧面特写  开机界面  无波形  20Hz  1KHz(空白无网格)  1KHz（散点网格线）  三角波  20KHz  自带5KHz方波  HOLD功能  使用的12864液晶，连线图原理图有说明  (责任编辑：admin) |
