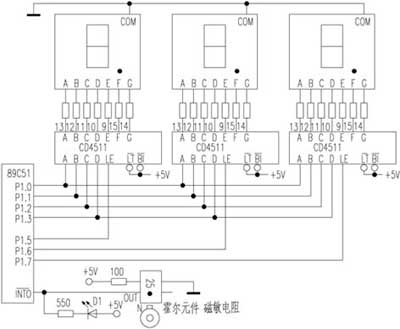

本电路由ＡＴ８９Ｃ５１单片机、ＣＤ４０鼙、ＬＣＤ数码管、磁敏霍尔元件等构成。
电路事变道理。用磁敏元件作为传感器。在无外磁场时，磁敏传感器的ＯＵＴ端输出＋４．３５Ｖ（１电平），当电无邪弹一圈时，发动小磁铁Ｎ从磁敏传感器上擦过一次，传感器在外加磁场的浸染下，输出一次＋０．０５Ｖ（０电平）脉冲信号，在措施中设ＩＮＴ０为边缘触发，ＯＵＴ端这一变革通过ＩＮＴ０送至ＡＴ８９Ｃ０墁发生一次间断，使累加器Ａ自动加１。计数一次。电机每动弹一圈，发生一次间断，累加器加１。当软件计数器Ｔ０按时１ｓ时，将计数值送ＬＥＤ表现，ＬＥＤ表现的数值即当前电机每秒钟转速。因为回收软件按时，按时偏差值比通例硬件按时器小得多。

　　ＣＤ４０鼙是ＢＣＤ—七段ＬＥＤ锁存／译码／驱动器。当ＬＥ为低电平常，将加在Ａ、Ｂ、Ｃ、Ｄ端的数据译成段驱动信号，经限流电阻送到数码管的段节制线上。当ＬＥ为高电平常，驱动信号被锁存在ＣＤ４０鼙的输出端，实现静态表现。因ＣＤ４０鼙输出为高电平有用，故选用共阴极数码管。Ｄ１为事变指示灯，供调试用。

　　本电路的调试分软件和硬件两部门。提议先搜查传感器是否事变，这可从Ｄ１的表现看出。ＬＥＤ表现就要借助软件了。本文附有调试措施ｔｓ．Ａｓｍ。单步执行该措施，假如数码管表现的不是７８９，那么硬件必然有题目，请细心搜查。当确信硬件无误后，便可录入ｍａｉｎ．Ａｓｍ措施，仿真调试通事后，将措施写入ＡＴ８９Ｃ５１中，电路计划就完成了。

　　本体系能在０～９９９转／ｓ范畴内对电无邪弹举办正确计数，满意了出产的必要。将电路稍加窜改，还可以扩展为脉冲频率计等。
