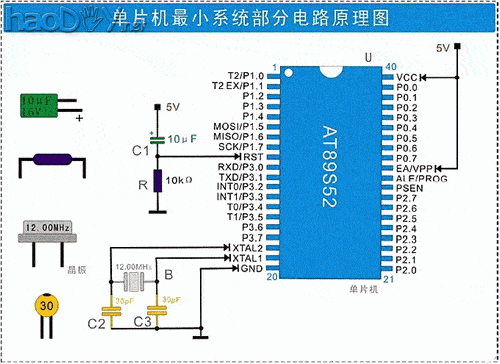

孔子说：“工欲善其事，必先利其器”，进修单片机所用的器材、元器件和数模电路是有一些区此外，我们在进修之前最好先备齐它们，至少让外人看出我们是搞过单片机的。有几样东东很重要，在上场之前不得不说起。 刀枪剑戟 一台电脑:这在日后写措施或是下载措施都是必须之物。此刻的新款电脑越来越不得当单片机进修了可能说单片机的装备也应该更新换代了，一样平常常用的 9针串口和 25针并口大都被方方正正的 USB接口所代替。更新推出的操纵体系对开拓软件支持并不很好，提议各人行使 WIN XP或 WIN 2000体系。不消思量 CPU速率和存储空间，同时电脑要有 9针的串口和 25针的并口（打印机接口），假如没有可以用 USB转换器扩展，不外其结果不如原配伉俪。 ISP下载线：从电脑向手机下载图片或音乐一样平常都有一条毗连线，再配上手机专用的软件就可以让手机富厚多彩了。单片机也可以用这样的要领，固然这不是独一的要领，但这较得当一样平常的单片机进修，好而不贵。ISP下载线就是一个计划有简朴电路的单片机措施下载器材，它就像塑造生命的天使，配上小巧的 ISP下载软件就可以施与单片机魂灵。固然我们不是天主，但在后文我们先要亲手塑造它，先做好意理筹备。 尝试板：这是一年半载也玩不腻的家伙，由于这是在进修中不绝扩展的。它是将一块单片机焊在一片电路板中间，板上还焊有电源和单片机的最小体系电路，见图 1。假如继承往下说很多读者伴侣会骂我太粗心了，以是我不得不表明一下“最小体系”是啥东东。任意抓一个数模电路的芯片，它要是想正常事变必需有一个天赋前提，就是切合要求的电源。单片机也是一样，不外它太考究了，要的对象更多。除了一个不变的电源供电之外，它还必要一个复位电路，就是给单片机一个信号让它归回到开始事变的状态。同时晶振部门电路也是必不行少的，这相等于给单片机带了一块手表，让它偶然刻见识，知道本身什么时辰该干什么工作。总之最小体系就是担保单片机正常事变的最根基电路部门。OK，再说回到单片机尝试板。我是买元器件本身制作尝试板的，我感受没有须要多费钱去买一个制品，固然这样说卖尝试板的人也许会扁我。本身下手可以学到单片机硬件电路的常识和把握制作的细节，这是不行多得的实践机遇。你抉择尝试板 DIY了吗？我们一路做吧！

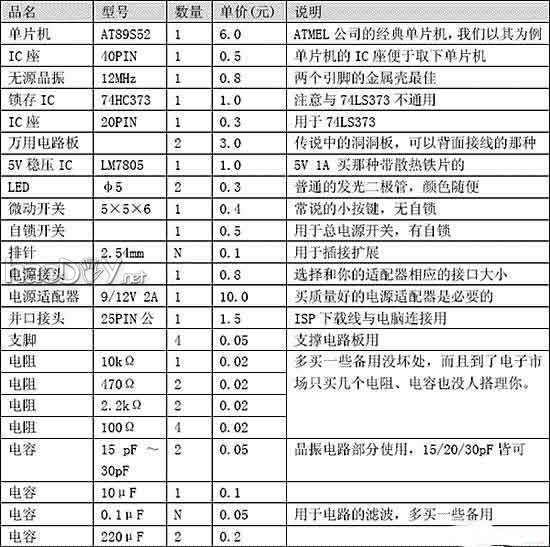

忘了是哪一部抗日题材的影戏里有一句经典台词：“别看你本日闹的欢，警惕未来拉清单”。其时我还真不知道这话的意思，但我写到这里的时辰我终于大白了，闹了这么长时刻单片机，本日终于到我拉清单了。附表所示这个清单列出了进修单片机所必要的武器，这是在立室立业之前须要的前提，内里我列出了或许的市场价值以防被黑。各元器件的形状如图 2所示。着实满打满算进修单片机也要不了几个钱，一样平常的元器件也就几块钱。几块钱能买什么？买不了屋子买不了田，买几个元器件能用好几年。须要的时辰可以和卖元器件的老板砍砍价，你砍得多免得多，归去能买辆自行车。 附表尝试板 DIY元器件采购清单

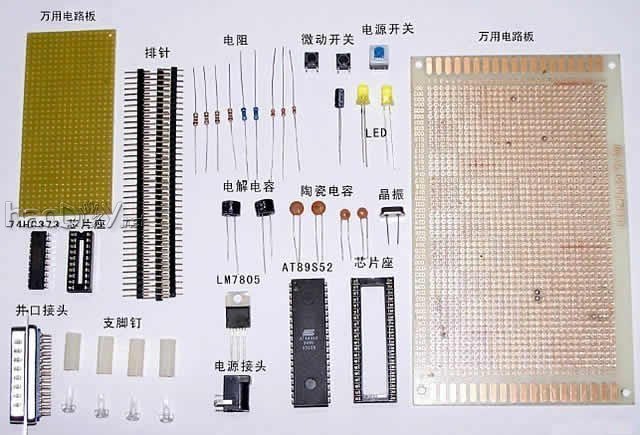

所需元器件集团照
可以直接拿单到电子市场买到，四面没有电子市场伴侣也可以在网上邮购，你必然会想方设法弄到的，对此我布满信念。假如你到电子市场去逛我得絮聒两句，免得闹出专业技能级笑话。AT89S52单片机是分为家产级（PI）和贸易级（PC）两种，区别就是家产级的事变温度范畴更宽，也就是较量抗冻。对付我们进修就无所谓了，哪个自制买哪个吧。假如买不到 AT89S52也可以买 AT89S51或是与 89S系列兼容并支持 ISP成果的单片机。 30pF的电容只是进步晶振的精度的，假如只是做一些小尝试的话买不到不接也行。万用电路板要买大一点的，别觉得此刻的元器件放上去正好巨细就行了，我们的进修才方才开始，往后尚有许多几何单片机的外围成果要学呢，假如没有处所放元器件了就得外扩电路板再用排线毗连，弄得像蜘蛛精似的。我小我私人以为 A4纸巨细的万用电路板是最吻合的选择，总之要“我选择我喜好”。尚有一些东东固然说出来有点烦琐但对付一个电子喜爱者是必不行少的，包罗焊接用的电烙铁、锡丝、助焊济、导线、镊子、剪线钳、一双勤恳乖巧的手和一颗热情执着的心。 铁锤磨针——单片机尝试板 尝试板上首要有三部门电路：电源部门、单片机最小体系部门和成果扩展部门。由于我们只是刚开始尝试，成果扩展部门我们只焊接一个发光二极管和一个按键开关做一些简朴的尝试，完成了这些尝试之后我们就根基认识了单片机的行使流程，再进修其余成果时只要将此成果用到的元器件焊在尝试板的安定儿上并毗连到响应的单片机引脚就可以了。譬喻我们要进修 DS1302时钟芯片我们就把芯片和相干元器件焊上，通过对应的措施下载到单片机来尝试。凭证传统风俗我们先在开拓板上焊接电源部门电路。

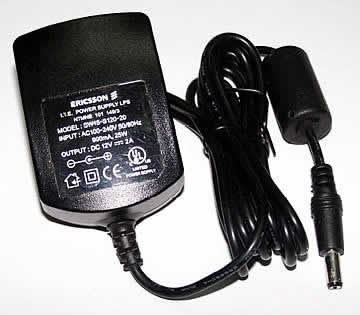

电源适配器

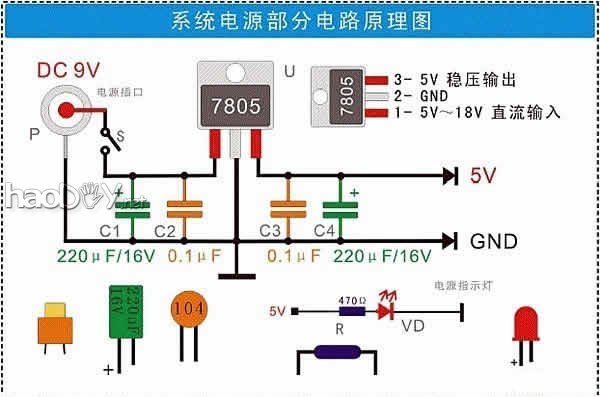

电源部门

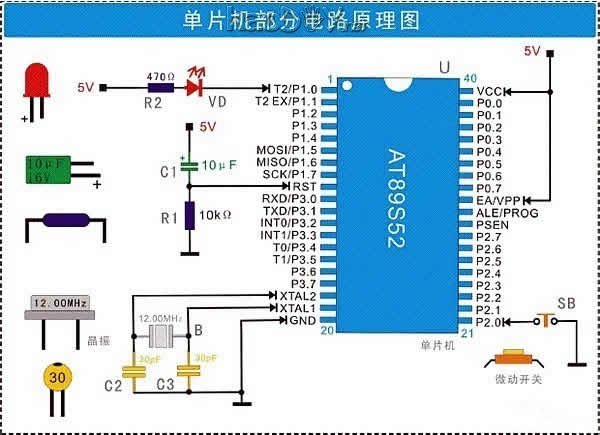

尝试板单片机体系部门 尚有一些细节题目也许会导致你的惊愕，我也有须要担保伴侣的安详，占用一点纸上版图一一列出。 220μF的电解电容正负极万万不要接反，否则十有八九会爆炸，我遭遇此事时吓得一个女同事几天没回过神来。LM7805稳压芯片是有一个散热片接孔的，我们尝试板的功率不大就不消接散热片了，假如发明此芯片发烧也是正常的，不消怕。假如很是热，发烧上百度时就要搜查一下电路是否有短路。晶振、陶瓷电容是不分正负极的，二极管的焊接时刻不要过长，留意电源适配器的输出要是内正外负。不怕人骂我絮聒，假如这里有一条辅佐到你的话我就很欣慰了。

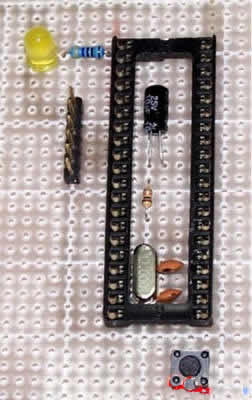

部门元器件潜匿于芯片座内 提议在制作好电源部门后在不插入单片机时就通电一次，并用万用表测一下输出电压是不是 5V，电源部门的一点失误导致的效果相等不小。本文中的计划是将电源部门制作到尝试板上，ISP下载线是通过一条排线插到尝试板上留出的端口上，用尝试板的电源给 ISP下载线供电，整个计划只用到一个电源部门。 别觉得我是只说不练的家伙，我然则凭证文章先制作了一遍的，这样我才有成本指手划脚。图 2所示是制作尝试板和 ISP下载线用到的全部元器件，我们要做的就是把它们组装起来，我仅用了两个小时就完成了制作，并且其间我还要照相片和思量怎么写下面的内容，此刻可以想象你的使命并不伟大了吧！筹备好了吗，开始动作吧！

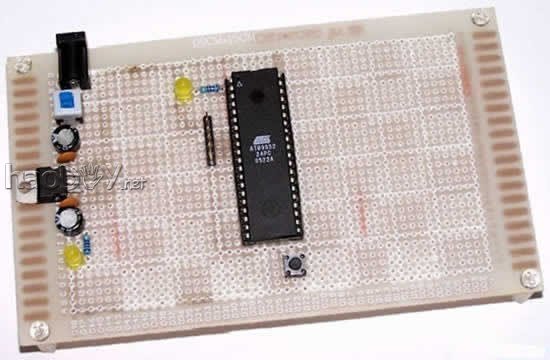

完成后的尝试板正面

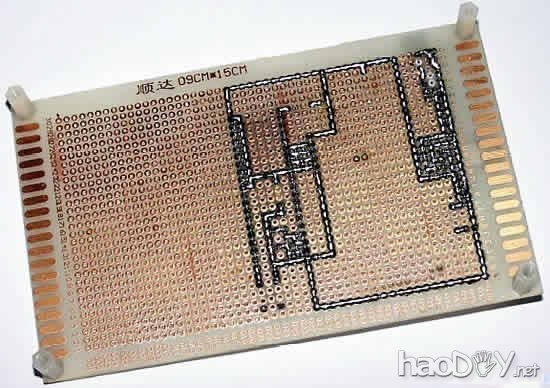

完成后的尝试板不和 铁锤磨线—— ISP下载线 ISP下载线的电路如图 9所示，简朴得真叫人没法活了，制作它可以很轻易找到乐成的感受，然则要留意很多老水手都是在阴沟里翻的船。我曾传闻一位伴侣不屑一顾制作完成的下载线就是不能用，固然搜查了 N遍电路，芯片也换了几个。着实办理这个题目的要领很简朴，再从头制作一个就行了，一条道跑到黑对进步服从没有什么辅佐。尚有一些工作要提示一下，由于有一些贵族级此外喜爱者用的是先辈的条记本电脑，除了 USB之外什么接口都没有了，这样的伴侣是较量贫困了，买 USB转并口的转换器还不如爽性参考其余资料制作串口 ISP下载线，或是直接制作 USB接口的 ISP下载线，但岂论怎样都要亲手制作才过瘾哦。图 10所示是制作好的下载线。

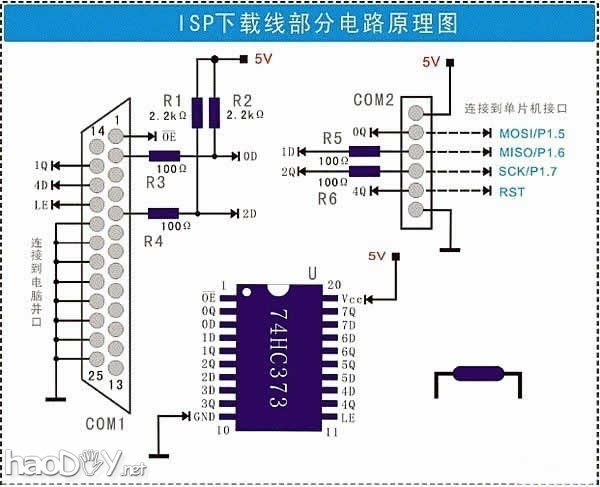

ISP下载线的电路

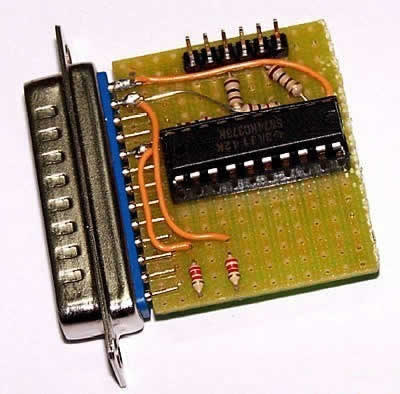

ISP下载线写真照 有一件重要的小事害得我不浅，两次挫败才让我汲取教导，也可以说失败是功德，是不继蕴蓄履历的进程，我前面嘱咐各人留意的处所都是挫败之后才气写出来的，但愿各人少走一些高卑路。岂论是尝试板、ISP下载线照旧其余的单片机电路都要思量抗滋扰题目，我这里想说的首要是来自电源的滋扰。在接近芯片和电源的处所，5V和 GND之间加焊几片 0.1 μF的滤波电容（即体系电源部门电路道理图中的 C3），否则会稀有据错误乃至不能下载的题目。ISP下载线的引线不要太长，否则抗滋扰手段差，一样平常小于 20厘米。假如想延迟间隔可以买一条公对母的并口延迟线，在电脑的一端将并口扩展出来。在 ATMEL官方是推出了10PIN接口的延迟线尺度的，这种接口线具有精采不变性，但我们这帮玩单片机的喜爱者没有须要多花这笔银两。我则回收最节减的6PIN毗连线，接线要领可以自由界说，只要有电源和 4条数据线就可以了。你完全可以参考我的实物照片来制作或是异想天开，这是示意你头脑力与动作力的机遇。</P>

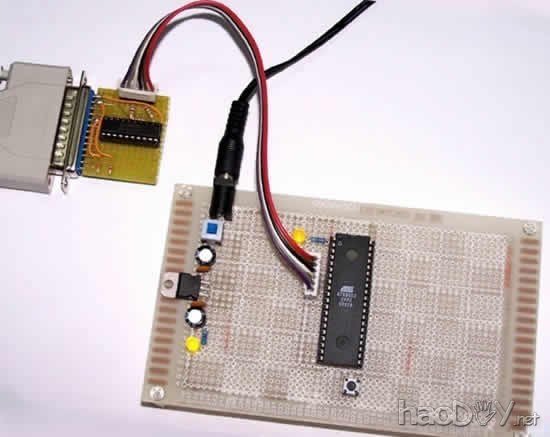

尝试板和 ISP下载线在一路 (责任编辑：admin) |
