第1步：

第2步：

第3步：

改造步骤
Step１．灯带的焊接与测试。
Step２．MP3模块测试。
Step３．红外距离传感器测试
Step 4. 硬件的总装和程序的调试

第4步：

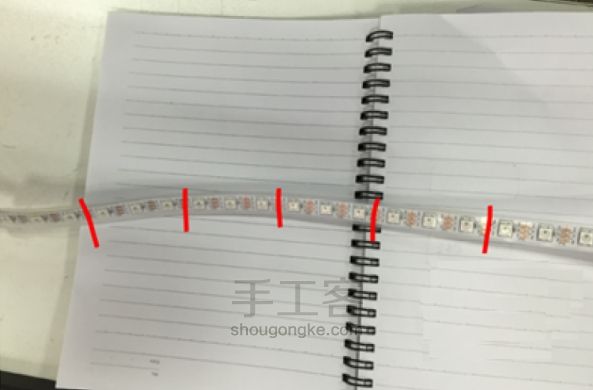

以三颗LED灯为一组对灯带进行裁剪。

第5步：

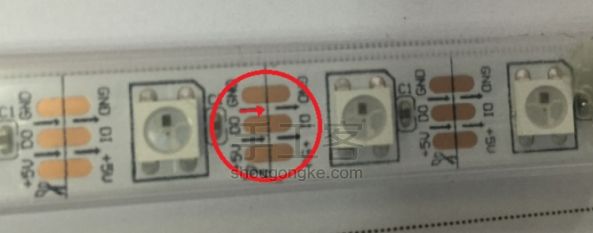

拼接时留意选取灯带的正确方向

第6步：

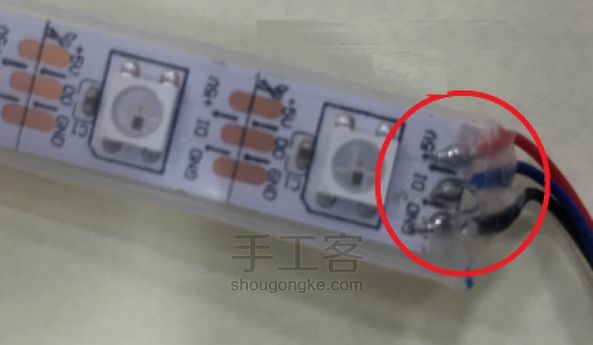

焊接，并用热熔胶封闭接口（防水）

第7步：

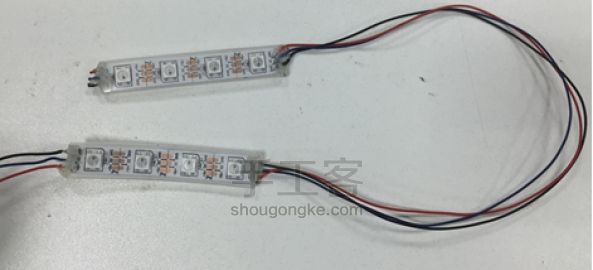

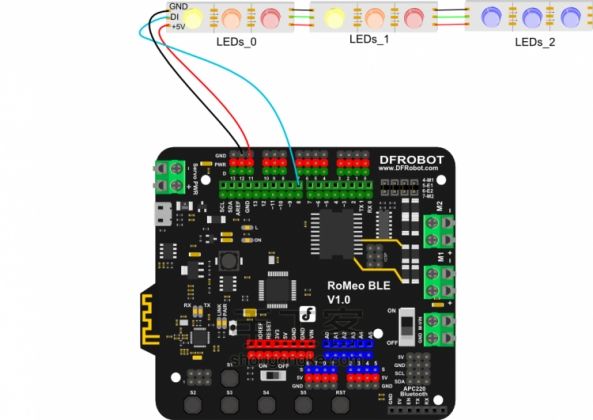

焊接后的效果。下为电路连接图

第8步：

对灯带编号
从灯带上与控制板连接的第一颗LED算起，每三颗LED灯编为一组记作LEDs_0, 依次为LEDs_1, LEDs_2。

第9步：

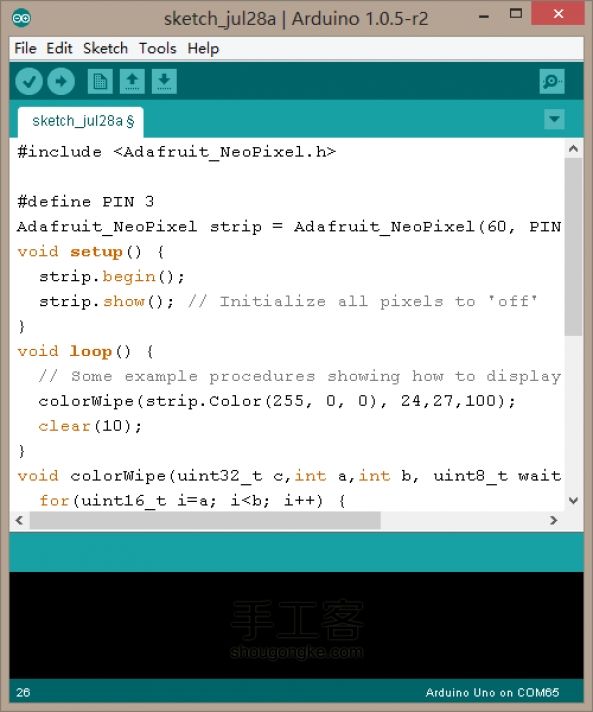

测试程序下载

灯带程序相关语句分析

语句1 ：Color(uint8_t r, uint8_t g, uint8_t b)
说明：显示灯珠的颜色 （三个参数分别表示红，绿，蓝三色的亮度；取值范围是（0~255））如表示
红色：Color(255，0，0);
蓝色: Color(0,0,255);
紫色：Color(255,0,255); 为蓝色和红色的混合

语句2：setPixelColor(uint16_t n, uint32_t c)
说明：设置某一颗灯珠的颜色，其中n为灯珠的编号（第一颗灯珠为0，按顺序依次为1，2，3....）， c为灯珠的颜色参数，即Color(uint8_t r, uint8_t g, uint8_t b)

测试效果
通过改变测试程序loop()中colorwipe()函数中的颜色参数c。来控制灯带颜色的改变。
例：
如果想使灯带显示红色，则

void loop(){
colorWipe(Color(255，0，0), 50);
clear(100);}

小结：
在本段灯带的程序中，看似挺多行的代码。仔细一分析，会发现其他的语句都是为了在ｌｏｏｐ中执行colorWipe(strip.Color(255, 255, 0),50)；即使灯带显示某一特定的颜色这一功能服务的。
