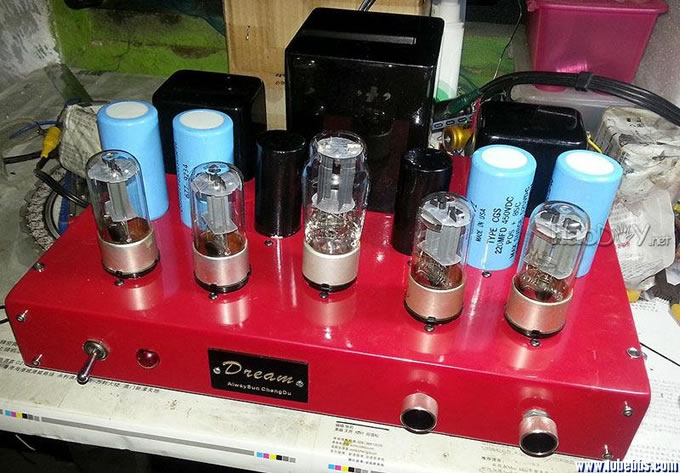

由于元件的组合是会有不同的声音变化的，萝卜白菜确实是各人不同，我只是根据我个人的爱好和受手中元件的局限做了上面的组合。

我只能说这个比较烂的元件组合，这个前级都很好听，我本人也在这三个版本的制作过程中得到了一些收获，也特别感谢在焊机过程中给我帮助的前辈大哥

昨天晚上太晚了，就没来得及写收获。

四、收获

1、科学理论是要有的，更重要的是科学的态度，认真的施工。

胆机线路简单，入门低也容易获得好声，很久以前我也焊过一些前级，有些甚至一搭就成，也就养成了无所谓的态度，感觉就是很简单。这一次的第一版我就有点随意，这线路焊的人那么多，也没听说哪个在焊接过程中遇到难题，于是就无所谓了，结果噪声超大根本没法听，失败不可怕，多一份努力就会多一份收获，开始请教前辈大哥最终完成了我这台前级。

2、第一个收获：通过万用表确定直流灯丝滤波电解的容量

胆机的热噪声是避免不了的，很多朋友也反对直流，说是会损失动态，我认直流可以带来安静的背景，听到更多的细节。据前辈介绍，目前灯丝整流有很多种：1、CRC（电解+电阻+电解）：整流桥出来经过电解滤波，再经过电阻降压，再滤波，简单方便，成本低；2、稳压型：小电流的有7806，中等电流的有LM317，大电流可以上LT1084，1085，不过需要加散热器。3、CLC（电解+扼流圈+电解）：滤波电解出来之后用扼流圈而不是电阻，优点是可以保持电流的活性，缺点必须要经过计算，使得通过扼流圈之后的电压在规定范围内。4、还有一种新型的直流灯丝，目前还没有看到有人用，就是在稳压之后，采用变频电路，将50HZ变到50KHZ，彻底摆脱低频的干扰。

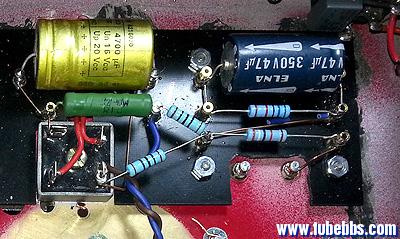

在第一版失败之后，我采用了CRC网络，主要是价格便宜，线路简单方便施工。在这一次实验中我得到第一个收获，很多朋友对交流改直流是赞成的，却在使用多大滤波电解上犯了难，小了不够，大了声音会死，我在这次的实验中发现，先是加2200UF，输出噪声为11mV，于是我再并一只2200UF，噪声一下子就降到了8mV，心中窃喜以为是找到了噪声的原因，拿出一只15000UF的，结果噪声依然是8mV，于是反复实验，确定最终的4700UF，足够了。

3、第二个收获：搞懂垫高灯丝的作用

很多前辈高手焊机是不会画出灯丝垫高部分的，但我在仿制电路的原图上看到了，坛内也只有ECC32大哥会画出垫高灯丝部分，问度娘吧更是一头雾水，于是打扰了百忙的ECC32大哥。

灯丝垫高是可以降低噪声的，更重要的是防止阴极电压高过了“灯比到阴极的耐压值”，阴极向灯丝发射电子，增加噪声还会损坏管子。灯丝垫高的取值为：垫高电压＞阴极电压，大于30V，40V即可。

4、第三个收获：讯号线的安排

哎，这个会让好多前辈们拍砖，但确实是好多象我这样的初烧者不会注意的。

讯号线的焊接：

a、输入端到转换开关：选用四芯屏蔽线（红1，红2，白1，白2），红1，白1绞合，红2，白2绞合，在输出端，红1接“右声道”热端，白1接“右声道”冷端，红2白2相同方法接“左声道”，屏蔽层悬空。另外一头，红1，红2接转换开关的热端，白与屏蔽层绞合接到转换开关任何一无用空脚上。

b、转换开关到电位器：如果距离近，可以不用屏蔽线，但最好是从刚才白与屏蔽层绞合焊接处再接两根线，与红1，红2分别绞合，权当屏蔽层，四根线接到电位器上。

c、电位器到线路第一级的输出极：方法与“输入端到转换开关”一样，需要注意的是屏蔽地就在第一级接地，不要为了方便引到其它地方。

d、线路输出到总输出：方法与“输入端到转换开关”一样。

e、在刚才“a”里讲到的白与屏蔽层处引一根地线到总接地。

为了安全，线做好后两头最好用热缩管套一下。

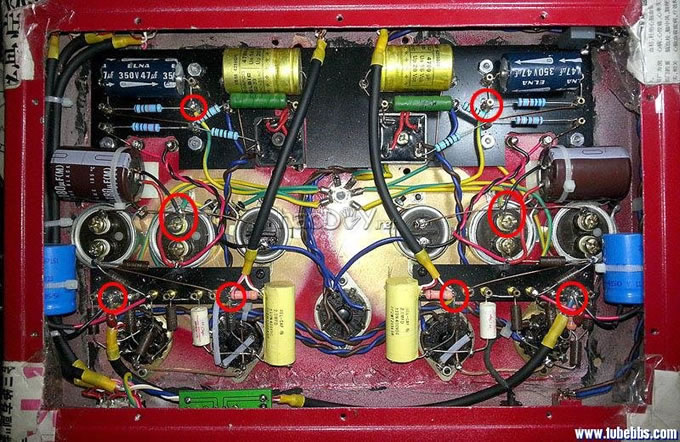

5、第四个收获：星形接地

第一、二版的失败，让我意识到走线的缺点，确实不能太随便，于是在第三版中采用了“星形接地”，我分别走了五组十根线到机壳中心点。

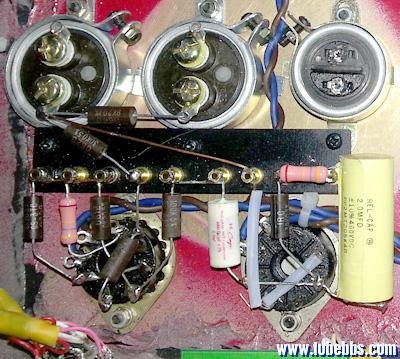

首先在各级找地线点，第一级在三只电阻的中心，高压电源在三个电解中间接地线，尽量找到本级的中心点。

然后就是机壳的星形接地点，这次确实也没有多讲究了，机壳小，就那块地方最大，就安排在那里了。 (责任编辑：admin)
