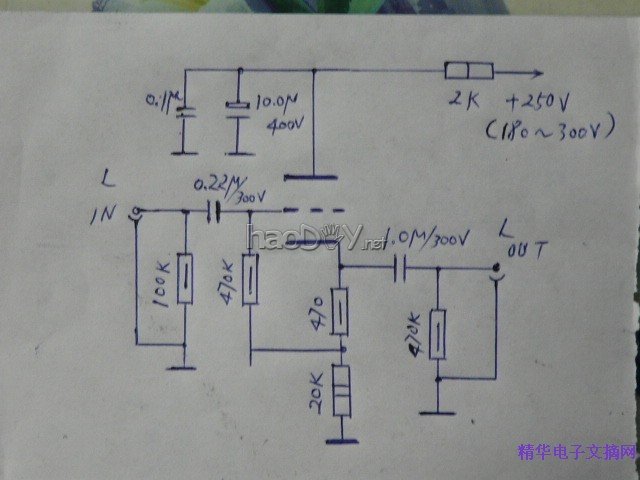

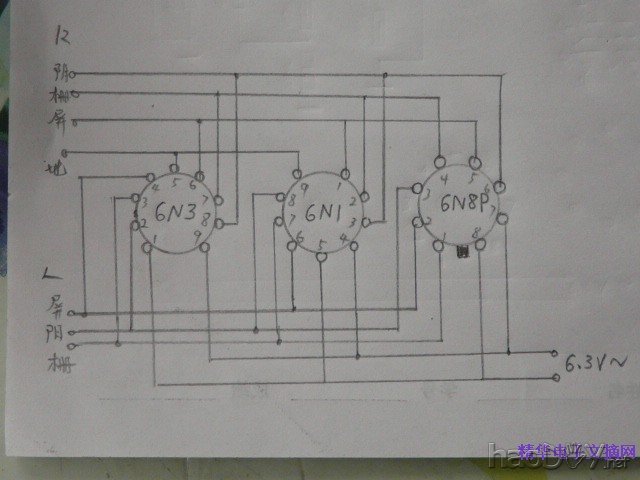

刚做好的低压胆缓冲级（见本坛的帖子）被朋友看见非要不可，只好答应，前提是拿一个VCD或DVD的电源变压器来。朋友没有食言，没过几天就抱来了一台旧DVD，说自己拆吧。一看那薄薄的机身就知道里面是开关电源，根本没法用，只好扔到一边。手里没有合适的电源变压器了，拿什么做呢？正好有一台闲置的胆前级（原电路为2X6N3SRRP放大，6N1阴极输出，电源用七灯收音机的变压器，6Z4全波整流），把放大部分去掉，略微改造一下不就是一台缓冲级吗？可是觉得有点浪费，考虑了一下，干脆费点事增加点用途。于是保留其中的两个小九脚电子管座，另一个换成八脚管座，将三个管座分别按6N1、6N3、6N8P的管脚接法并联起来。平时可以插上其中的任一种管（包括管脚接法及灯丝电压相同的任何电子管）作缓冲级使用，也可以很方便地用来试验比较不同电子管的差别和判断电子管的好坏，省去临时搭电路的麻烦。另外原来的机器就是利用旧存的器材，七灯变压器供应一个电压放大管电力，实属大大马拉小小车，于是在底盘处接了一组电源插头座（拆自旧的曝光定时器），这样可以提供一组6.3V的灯丝电源和250V70mA的高压直流电源供各种实验电路用。其缓冲级电路图和电子管座接线图如下：

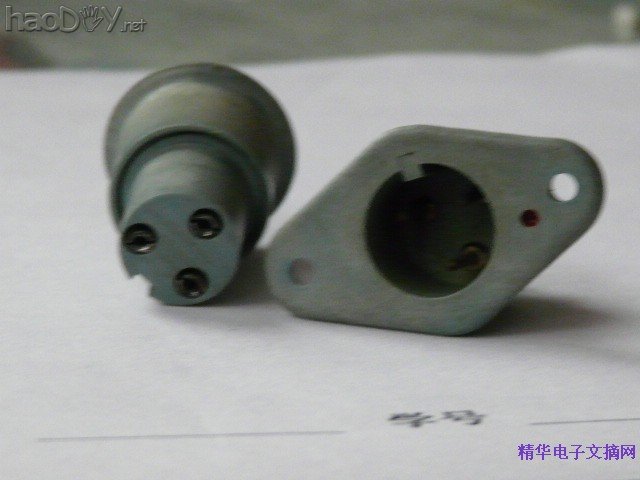

外接电源插头座：

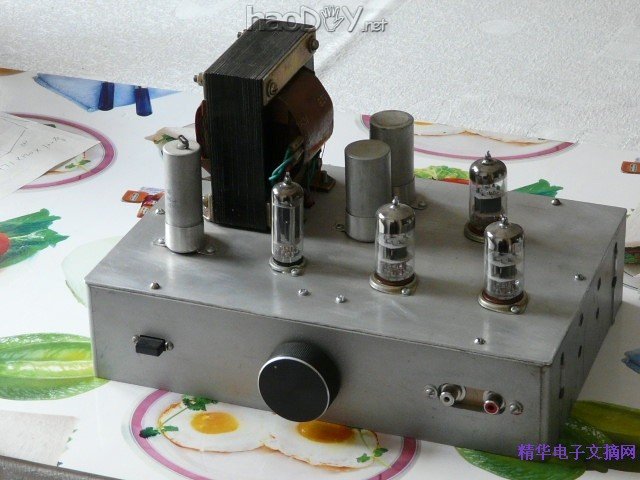

原胆前级外观图：
本机用了很多旧存器材和材料，底盘的铝合金板取自老式复印机，框架部分利用的旧收录机音箱框改造的。电源部分使用了多级RC、LC滤波，其滤波电容取自旧海鸥小型闪光灯，扼流圈为旧8W日光灯镇流器，耳朵贴近音箱也听不到交流声 (责任编辑：admin) |
