内部搭棚

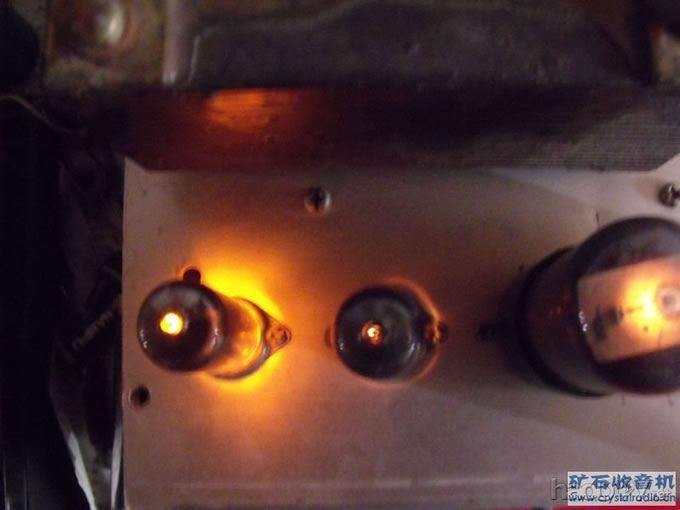

电源夜景

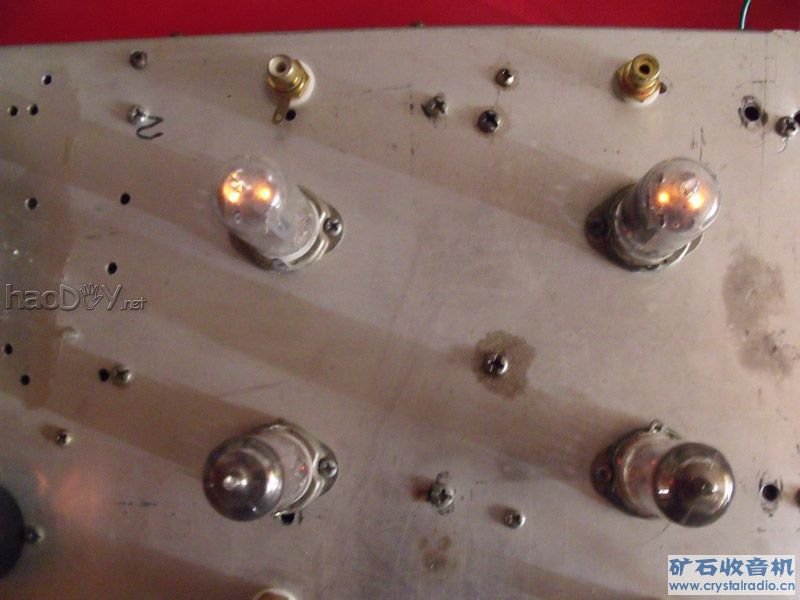

俯视

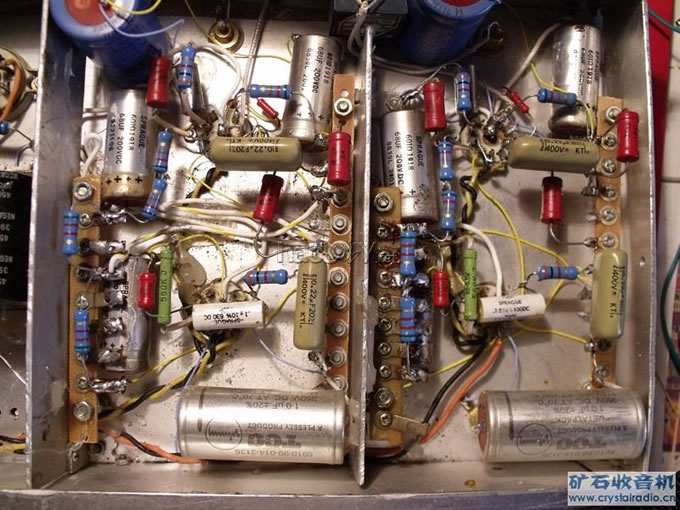

机内的连接线我采用的是特富龙镀银线，自制的镀银焊片架，正宗的手工搭棚，尽量利用元件的引线，不使用多余的延长线，使信号回路最短，尽量做到元件排布整齐，当然在这个方面“各村有各村的高招”，全机采用“星型”接地，即本级一点接地后再汇集到总接地点，实际使用和用示波器检查听不到噪音，示波器的5mv档，只有微小的骚扰波出现，频响从10HZ－100KHZ基本平直。说明一下，本机的灯丝我还是采用交流直接供电，如果采用直流估计交流声的指标会更好。
本机的主要调试就是负反馈的调试，由于有两级电压放大，本机的增益是很高的，事实上作为前级，我们不希望放大倍数太高，有10倍的放大已经要不完了，这个“工作”可以采用负反馈来完成，但负反馈的大小对音色有微秒的影响，具体如何调整？你可以准备一只47K的电位器，一边调一边听，自己满意后再用固定电阻代替它，或者今天调大点，明天调小点，反复比较，这是胆机好玩的地方之一。^_^
装配调试结束后，通电“老化”四小时，再复测各点的工作电压，然后联机试听，第一感觉是喇叭的背景很安静，凑近音箱听还是有一丝丝沙沙声，感觉讯噪比是可以的，放上一张熟悉的唱片感觉低频沉稳扎实，中频醇厚圆润，高频丝丝如扣，细节丰富，堂音余韵恰到好处，令人不忍关机
总结：发烧是很个性化的事情，特别是业余DIY，个人的“经验”既有偶然性也有其必然性。别人的做法和经验仅仅是参考，愿大家发烧愉快
