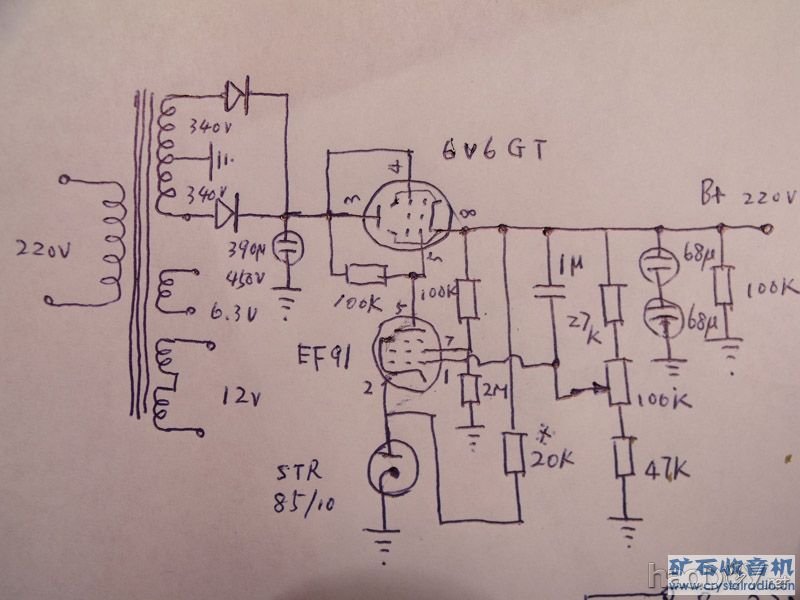

稳压电路的实体装配图

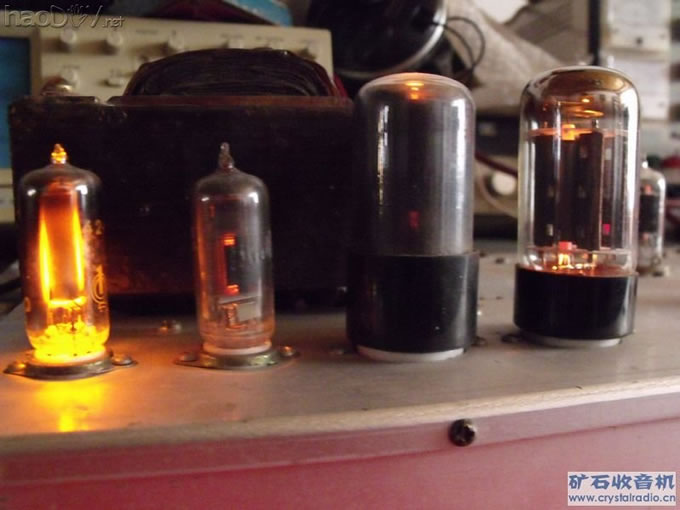

工作时的稳压电源

电路定型后，元器件成了制作成败的关键，我一向主张尊古而不复古，原来前面两级放大使用的是12AX7（ECC83），这只管子尽管胆味浓郁但由于栅负压偏低，与现代音源的要求有一定的差距，最后选择了西门子的ECC81，一来的价格相对便宜，再有它的屏流较大，个人认为屏流大一些的管子声音醇厚一些；后面的管子照搬12AU7（ECC82），这里，美国的“光头”12AU7还不错，法国绿字的ECC82也很好。
耦合电容的选择倒是花了一番心思，VQ是好评如潮的电容，有人称之如音响“维他命”，不过这次我就舍弃了VQ，曾经试过黑美人、红美人，国产的CMZ，最后使用从菲利浦电视机里拆下的行逆程电容，用在前面两级放大的耦合，输出电容采用了英国的TCC，至于声音的感觉，只是个人比较满意罢了。
在滤波电容方面，大家一致公认美国的“斯碧”红头电容声音不错，恰好在本地的电子旧货市场有一些拆板货，5毛/只，200V68U，美国货耐操是有名的，实际工作电压在220V没有问题，就将就用了，几个月下来一直正常，不过，希望大家不要学我，万一击穿我可不负责，呵呵！
当然电源整流后的滤波还是不能超限使用的，这里用了一种不知道牌子的电容，估计是从电脑电源上拆下来的，工作温度105度，一般认为工作温度高的电容比工作温度低的质量靠得住，掂在手里，这种电容很沉，就用它了；当然还有一些“ROE”的金弹子，下次有空再试吧。
由于整机工作的电流不大，也就20几个ma，有一般的电子管收音机的变压器应该是不错的选择，但在这里我放弃了，反而用了一只R50电子管扩音机的上无27厂的电源变压器，型号为DB－205－118，充沛的电源供应是音响成功的基础，但愿不要有人说我是不是疯了。
底板是以前攒下的，修旧利废，在旧货市场淘来的旧铝板，唉！样样都拿得出手，就是这块底板难看，就请大家原谅吧，机加工我实在太外行了。我想即使花钱去买也很麻烦，谁愿意为了我的一块底板去开模？只好如此了




和田茂电路图
