6H8C胆前级制作过程

时间:2012-10-20 19:17来源:hifidiy.net论坛 作者:狂烧 点击: 次
已往每次显摆胆前级时候都有不少胆友询问包括低台的制作过程,今天特发个详细过程,望大家准备好砖头! 准备一块铝合金门窗角料,尺寸是宽10高4.5公分的那种,截取22公分长就够了,在需要挖掉的地方用铅笔画好线 用台钳卡紧,用角磨机开挖 角磨挖好的样子 用手挫修
已往每次显摆胆前级时候都有不少胆友询问包括低台的制作过程,今天特发个详细过程,望大家准备好砖头!

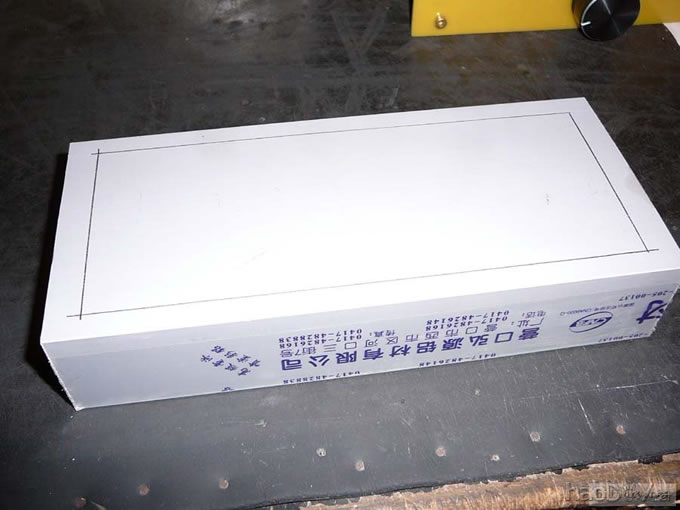

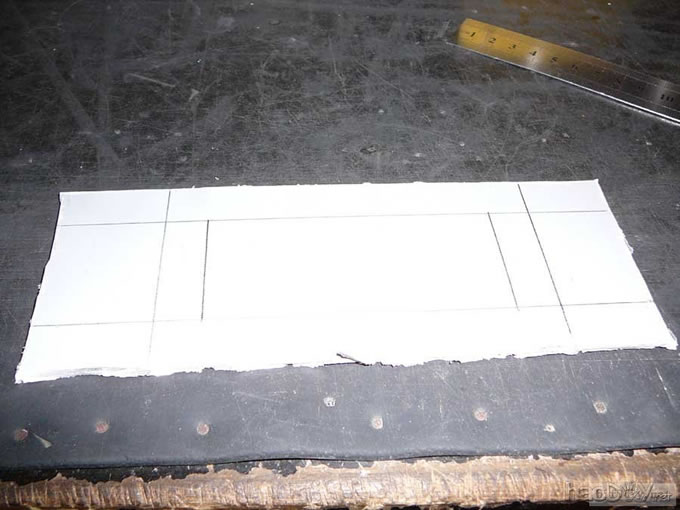

准备一块铝合金门窗角料,尺寸是宽10高4.5公分的那种,截取22公分长就够了,在需要挖掉的地方用铅笔画好线

6H8C胆前级制作过程

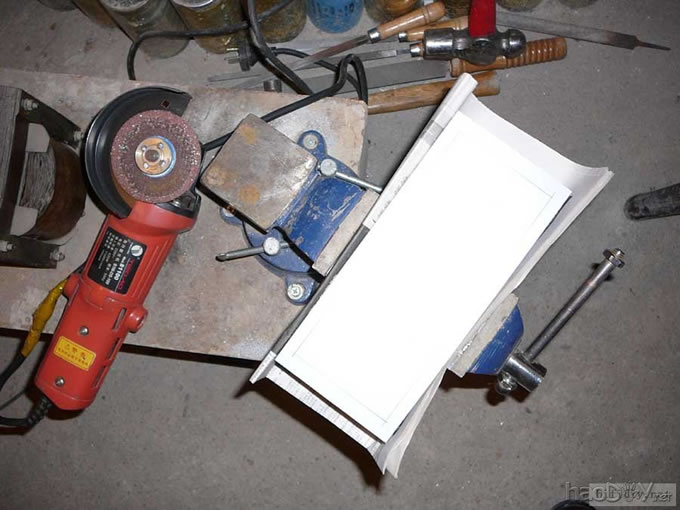

用台钳卡紧,用角磨机开挖

6H8C胆前级制作过程

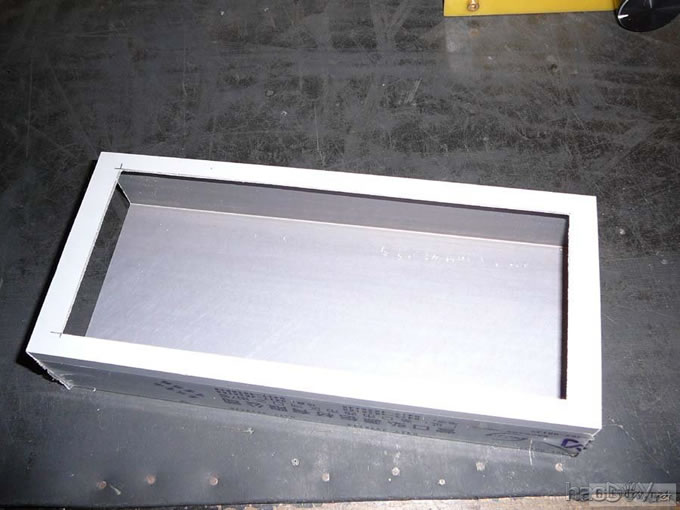

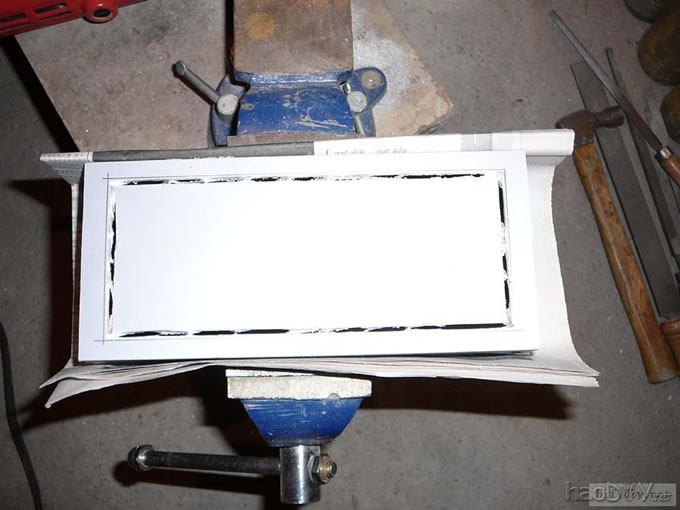

角磨挖好的样子

6H8C胆前级制作过程


用手挫修去毛边

6H8C胆前级制作过程

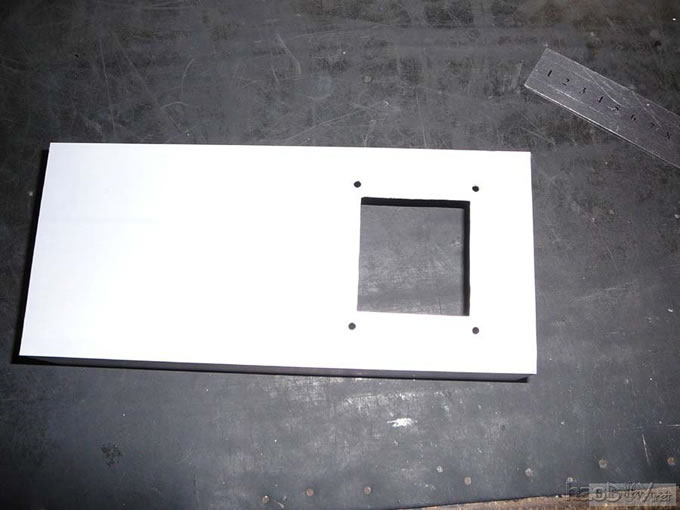

再开上面的电源变压器的沉孔

6H8C胆前级制作过程

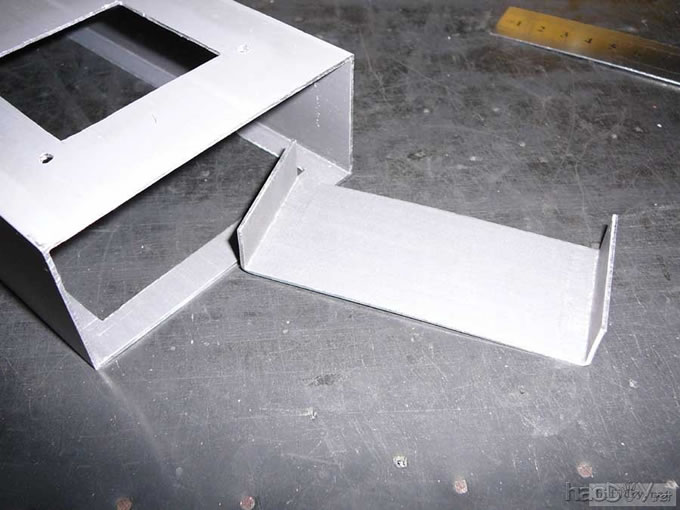

底面挖下的废板不要扔掉,截取一段用来堵后面

6H8C胆前级制作过程


6H8C胆前级制作过程

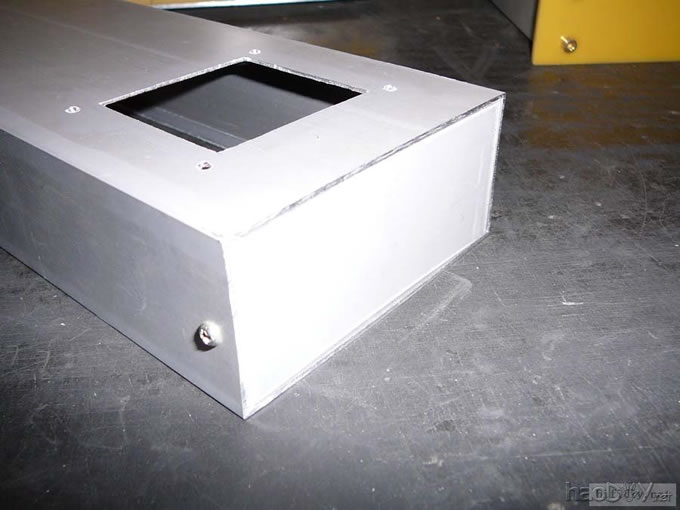

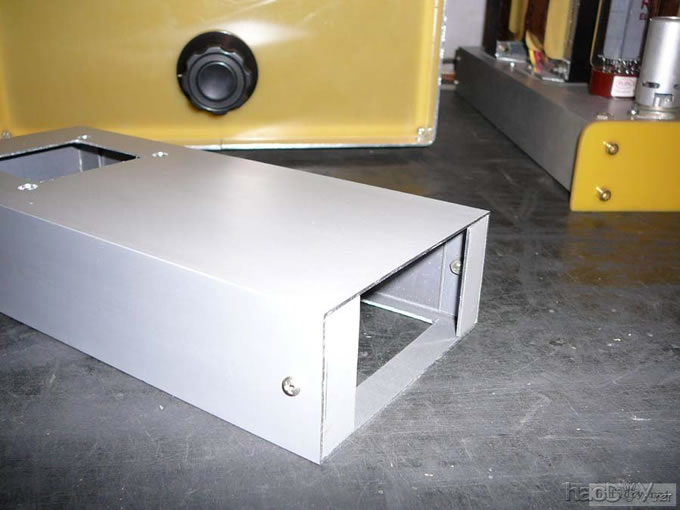

后面堵完的样子

6H8C胆前级制作过程


在前面准备安装面板,先装两条小角铝

6H8C胆前级制作过程

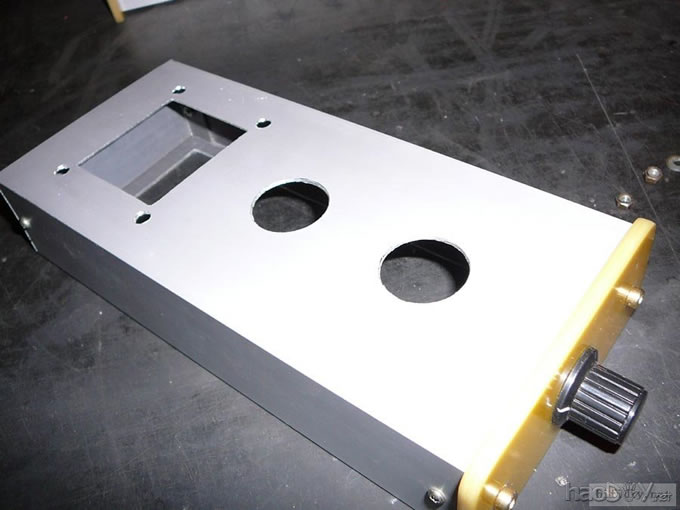

然后装上用5毫米厚绝缘板做的面板

6H8C胆前级制作过程

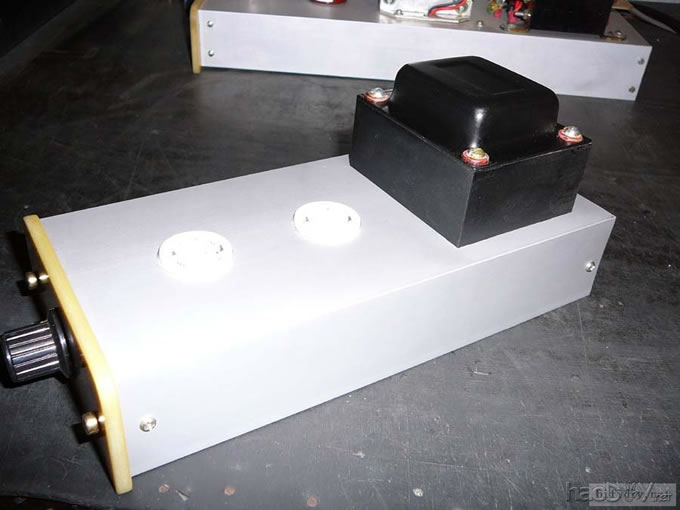

装上变压器和管座

6H8C胆前级制作过程

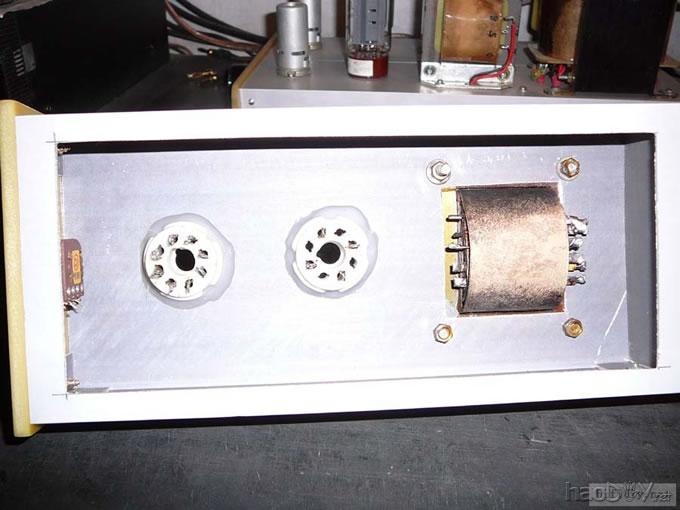

里面看变压器和管座装好的样子

6H8C胆前级制作过程

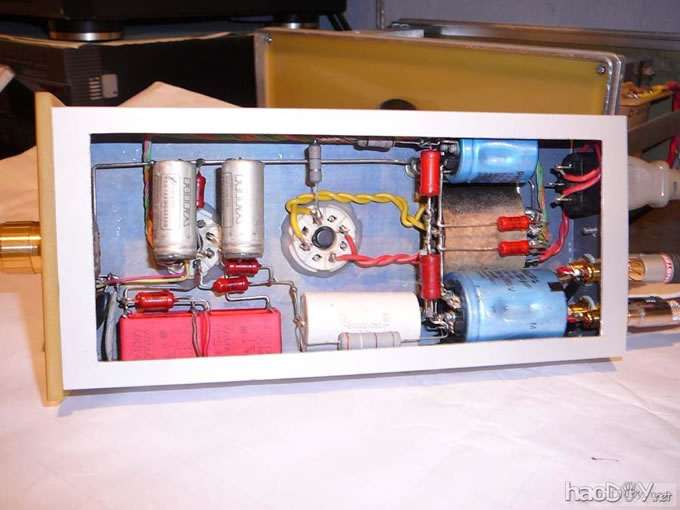

按照图纸焊元件,这是元件通通焊接完毕的内部

6H8C胆前级制作过程

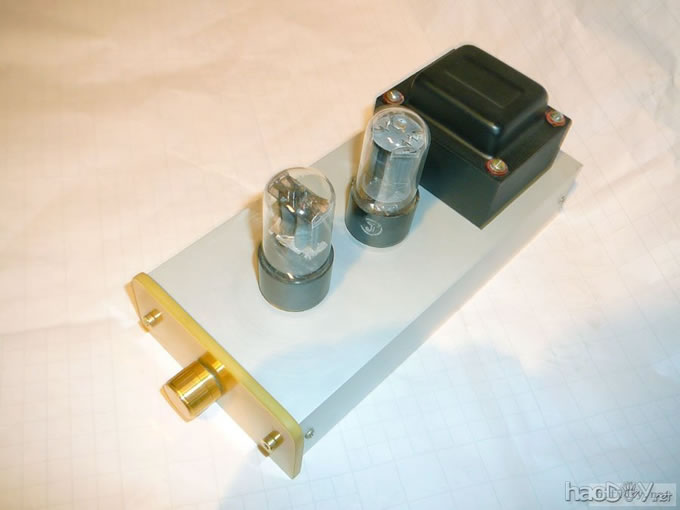

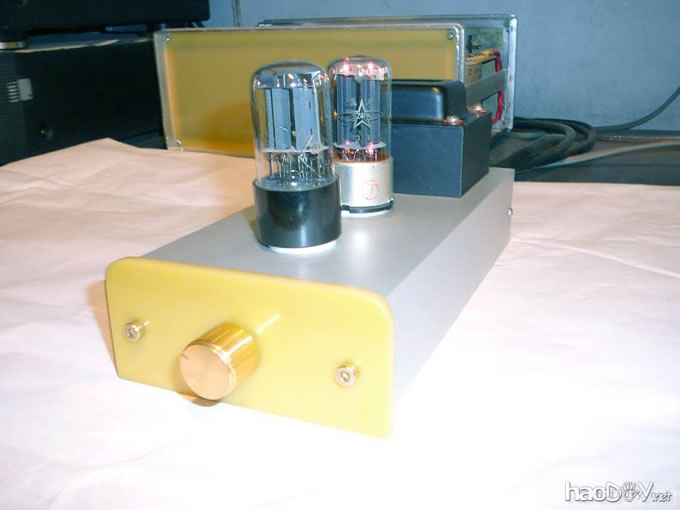

通电试声,OK一切正常!优美的音乐从音箱里飘了出来

6H8C胆前级制作过程


 6H8C胆前级制作过程

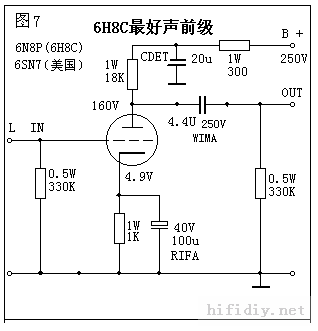

这是参考图纸

6H8C胆前级制作过程

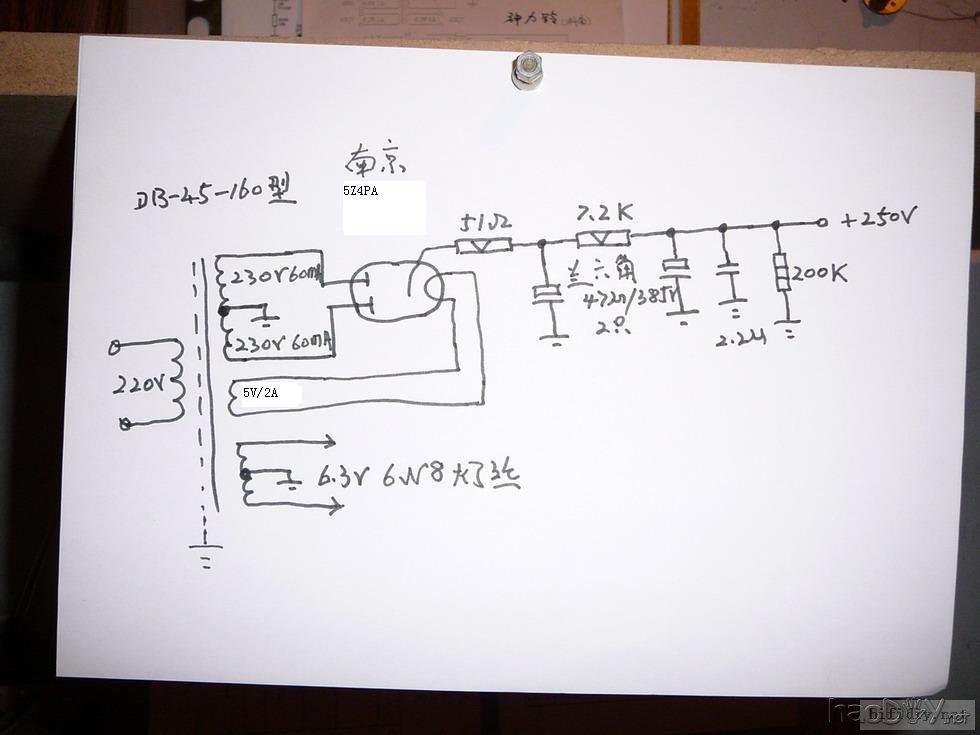

我自己设计的电源部分图

6H8C胆前级制作过程

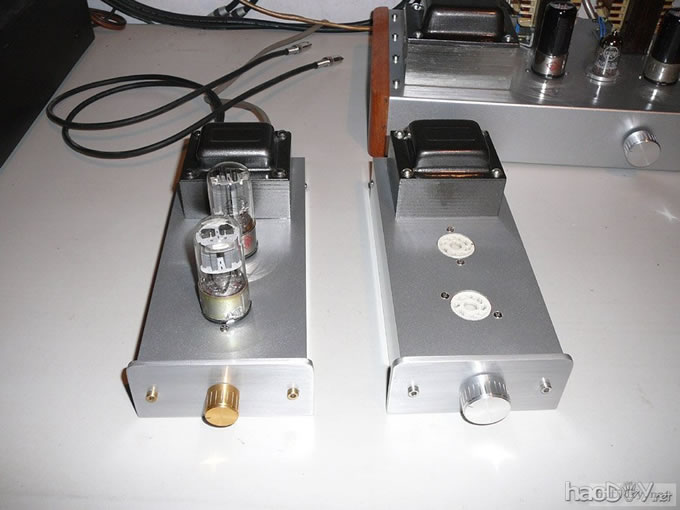

现在面板已经用5毫米厚铝板了，拉丝处理后更漂亮些了。

6H8C胆前级制作过程

还是电子管整流暖一些。 (责任编辑：admin)
