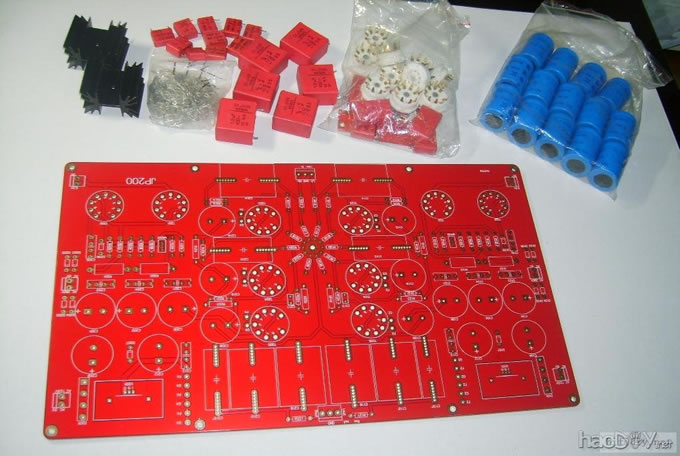

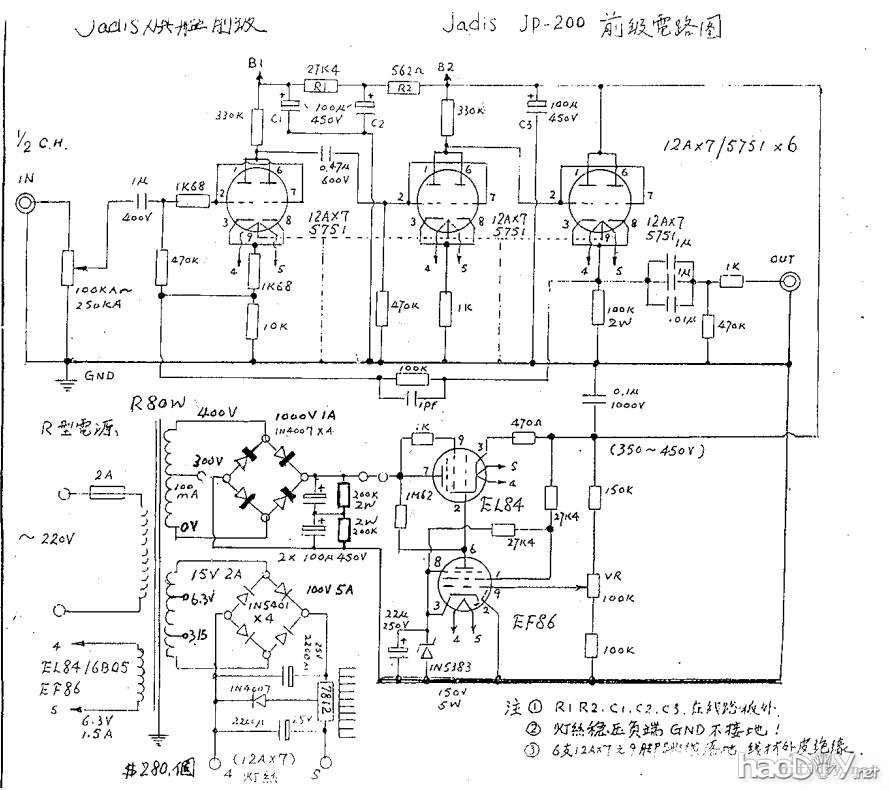

JP200大胆备料先,只会焊焊板,不会搭棚,请胆友不要见笑![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034T161-1.gif)
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034V592-2.jpg)

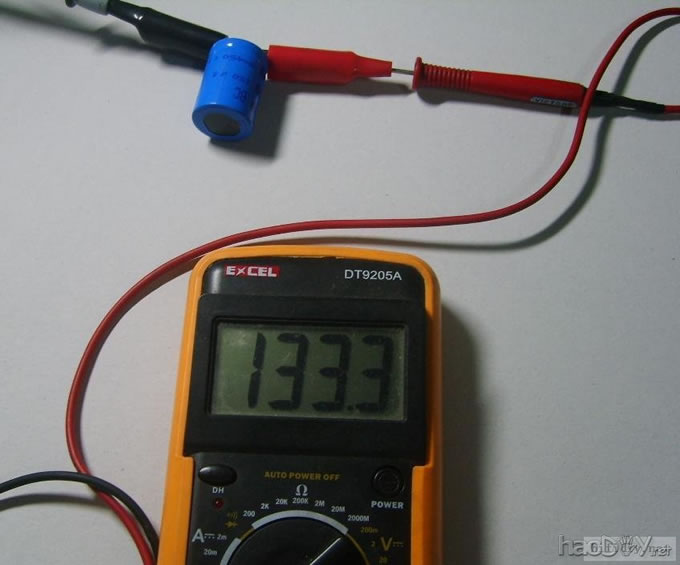

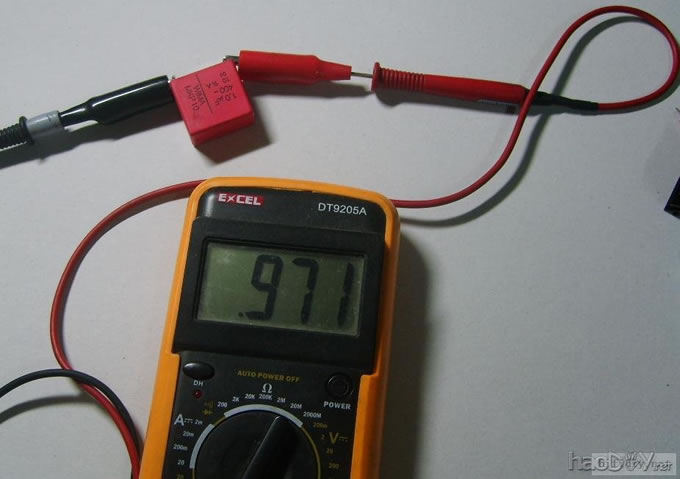

对所进元件进行初步的检测和配对
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034R604-3.jpg)
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034SR2-4.jpg)

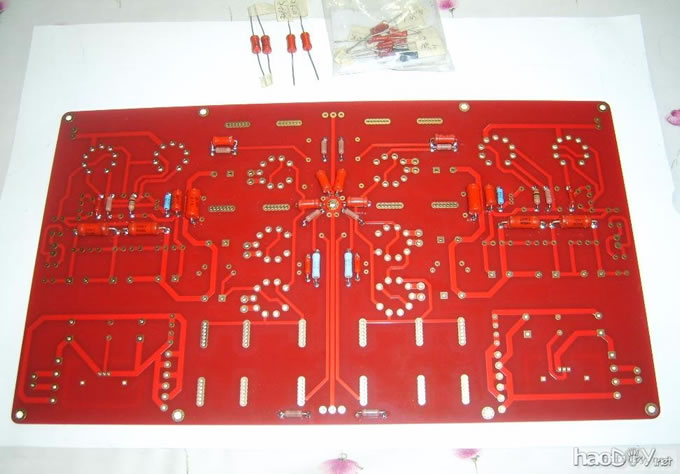

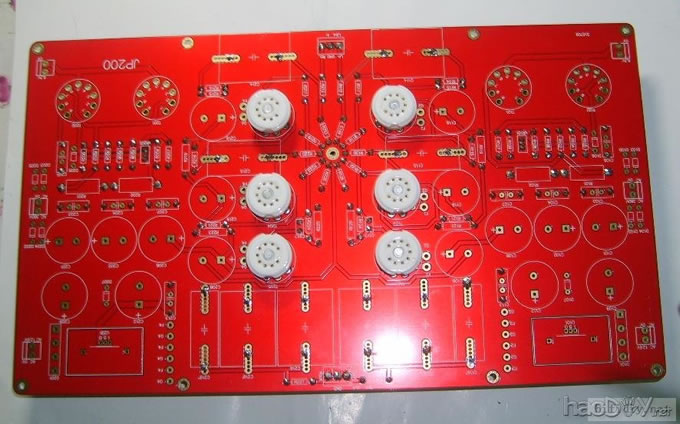

开工啦,焊板、焊板、还是焊板,老程序----焊电阻先
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034S954-5.jpg)

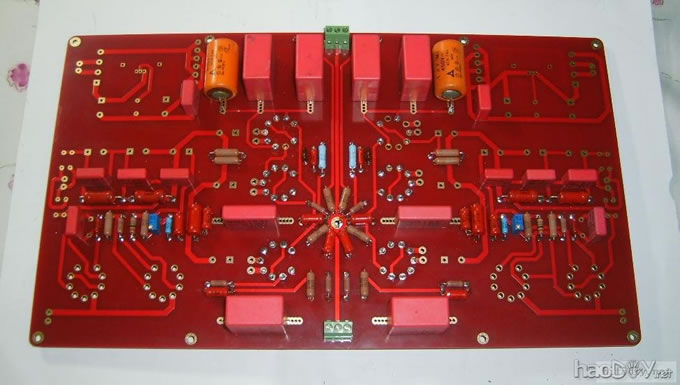

继续进度,电阻已全部完成,薄膜电容选择红威马MKP 10,上图
12AX7已到货,由于相机没电了,没法上图 定做的二头电源牛估计这二天也要上路了。
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034W347-7.jpg)
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034S163-8.jpg)
KeKo兄弟,你的早在享受了 ,我的还要等些时候![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034T161-1.gif)

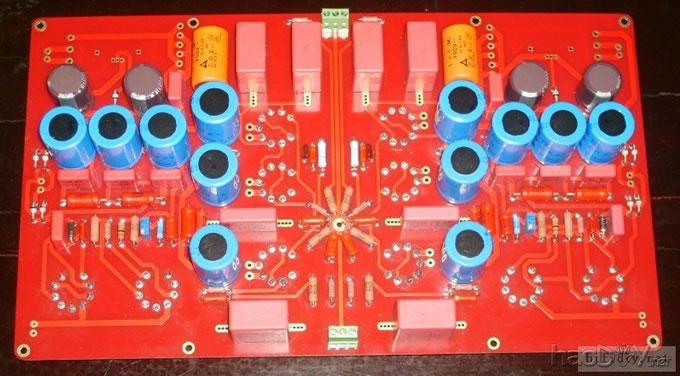

继续上进度
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034R0L-11.jpg)
板了已全部搞好,就等牛了。
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034Q1S-12.jpg)

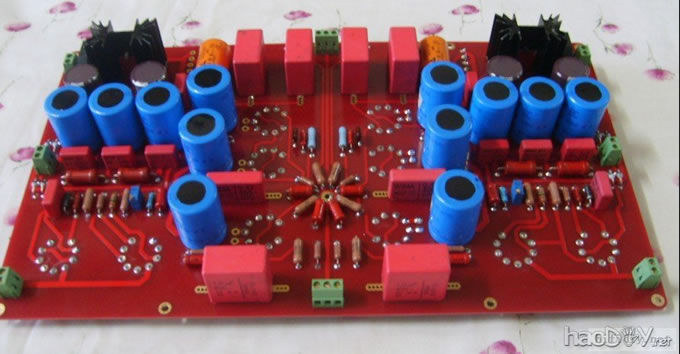

板子正面的样子
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034VP0-13.gif)
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034U391-14.jpg)

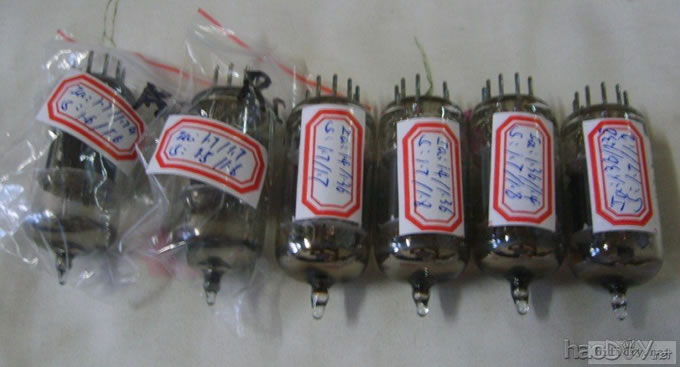

部分配对的胆管已到,上图先,由于米少,只能上二手测值较好的:一对RCA的5751,二对喜万年12AX7。
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034T333-16.jpg)

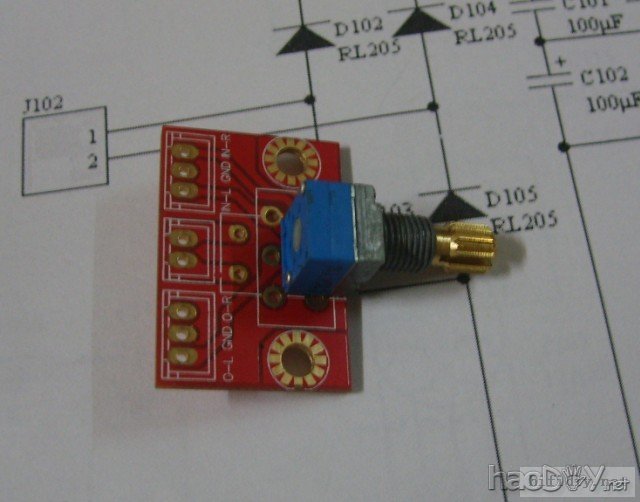

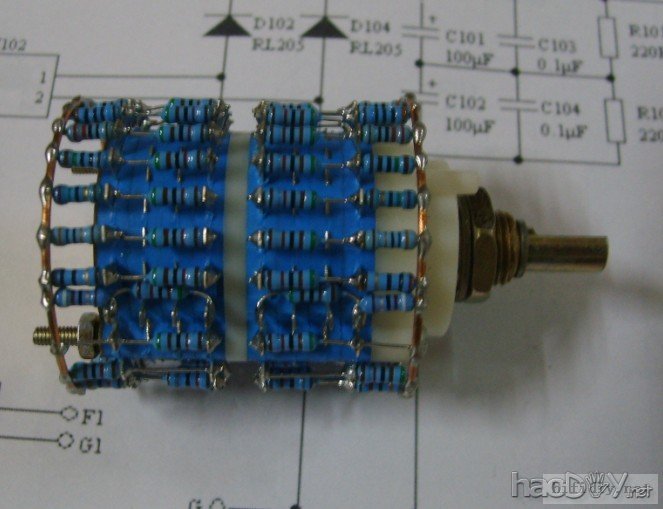

暂没有合适的电位器,有二个:一个小不点是100K的(左右声道相差4K多,能用不?),一个分流是50K的。如暂时用下,用那个比较好,电路图上是用100K的。
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034V5A-17.jpg)
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034U634-18.jpg)

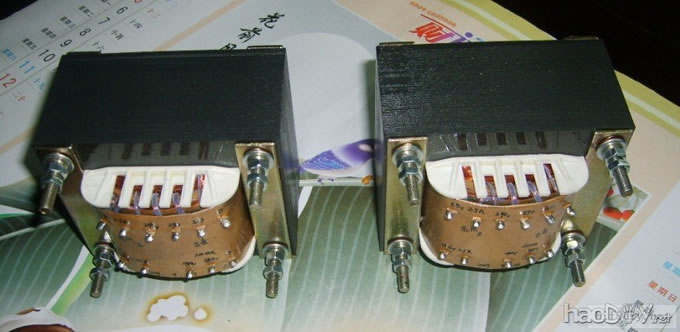

今天一对牛到了,晚上可以试机了。
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034T5J-20.jpg)

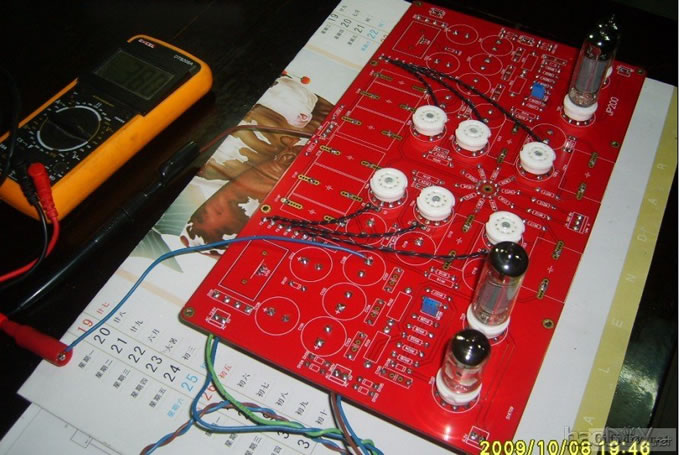

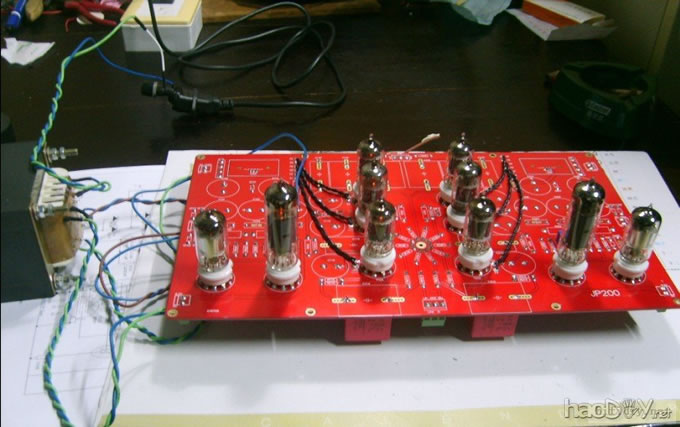

接上牛后测试各组电压正确,电源管灯丝电压交流6.44V,12AX7灯丝直流电压12.55V,高压调在380V 上测试图,各项电压参数都OK
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034Q301-23.jpg)
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034S443-24.jpg)

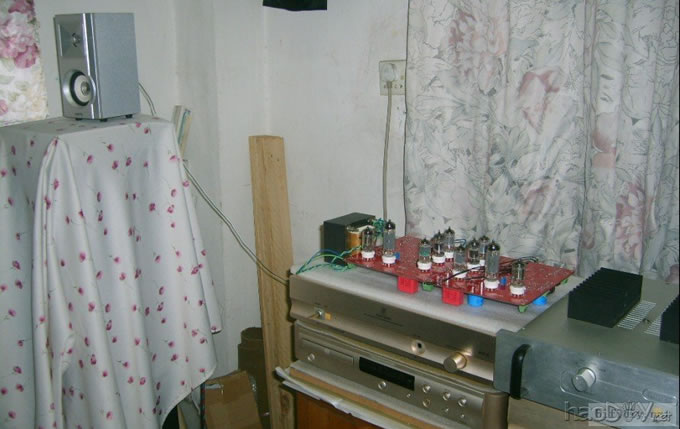

谢谢楼上兄弟支持,一声道开声了,先用炮灰全频小喇叭试机,上开声图。
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034Q305-26.jpg)

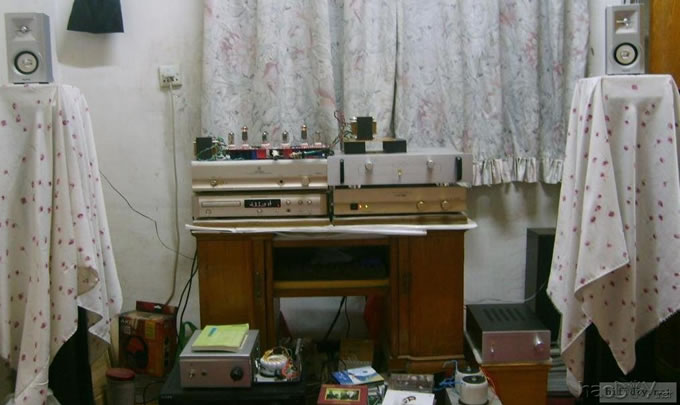

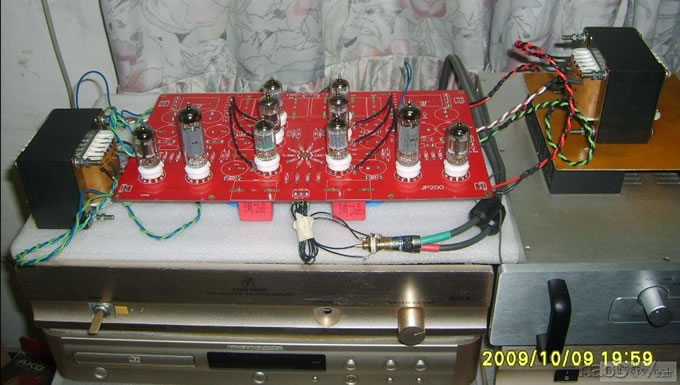

今天将另一牛绳焊好,上机,双声道正常开声 请看先是炮灰试音
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034VK0-29.jpg)
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034Ta7-30.jpg)
今天请了二位烧友(玩了很多年的朋友)来听了下,他们多是无话不说主(不管是好的方面还是不满意的方面),总体评价不错,是我比较满意的一款前级。![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034S5U-19.gif)
另外,我用红威马MKP 10没有感到有什么大的不妥,就是声音比较直白些。
JC2确实也玩了不少,声音很不错,就是感觉JP200高频有点贵气,JC2如用普通料估计较难达到。
正在定做机箱,到时整机上图请老兄看下
胆前只玩过6N3(用的是5670),感觉有胆味,但所出的低频不是我喜欢的,JP200表现比较全面,声音是我喜欢的(但不一定是你喜欢的奥),不过所用这米可是10倍--20倍于6N3。
听说马7听人声不错,不过马7与禾田茂我都没做过,不知其声音表现。
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034R3Y-32.jpg)
JP200已装箱,有少许高频小噪声(小交流声离高音30--40cm可闻),搞了很长时间没法搞定,手碰牛罩噪声会有减弱,试过一点接地和星形接地,噪声依旧![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034VQ3-33.gif) ![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034VQ3-33.gif)
请兄弟们帮忙想想办法

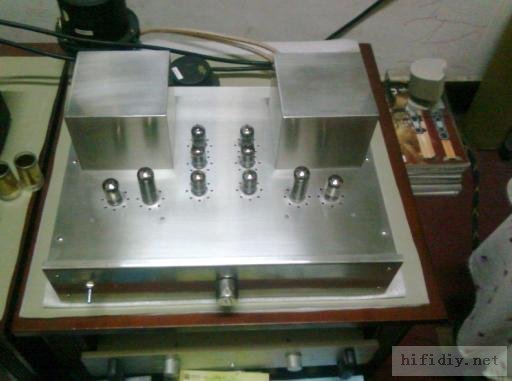

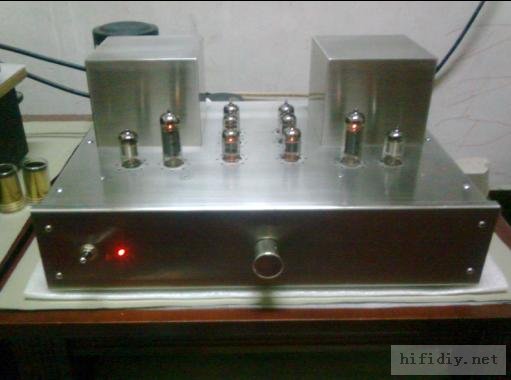

JP200已全部完成,上二张整机图(手机拍的)噪音问题早就解决了,在此感谢坛上帮助过我的烧友,特别要感谢灯丝兄弟给我的帮助。![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034W131-35.gif)
采取的办法是:输入输出信号线全部使用屏蔽线,输入处一点接地,板子进行了避震处理,第一级管子套上了屏蔽罩(就是这二个罩子,它彻底解决了噪音问题)。现在耳朵贴着喇叭才能听到少许热噪声。

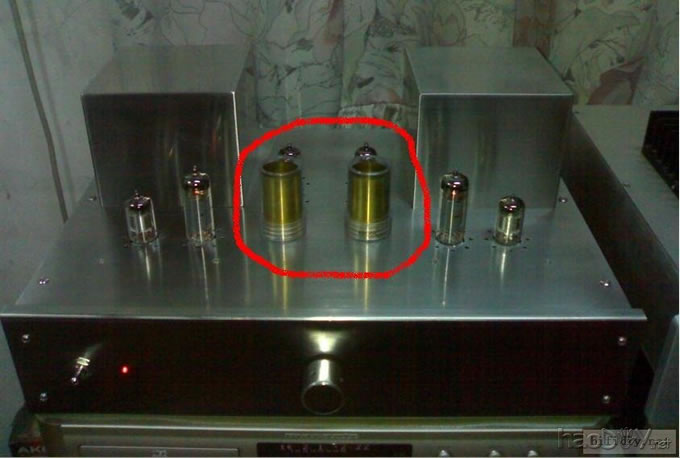

屏蔽罩在我发的整机图上就有(就是图中红圈中的二个DD),是废物利用,在塑料瓶中放上一圈铜皮,铜皮要与机箱接触,不然没屏蔽效果,当然也可用下面图中的铝套套。
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034T2N-36.jpg)

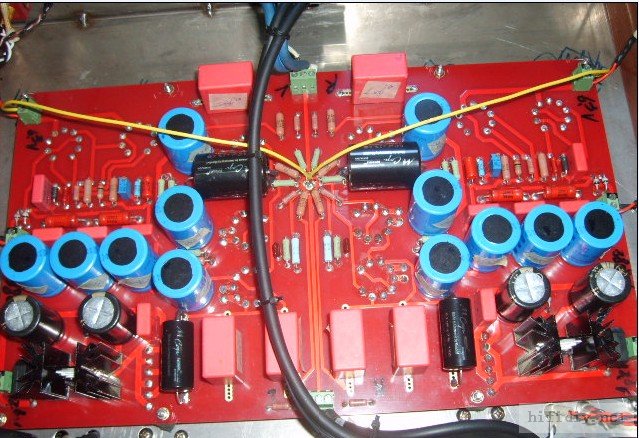

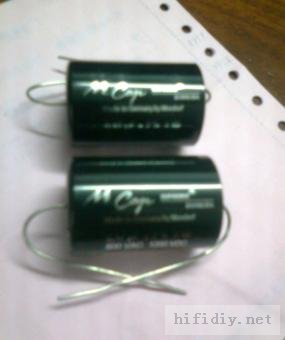

入了四颗蒙多福M-cap银膜油浸,二颗0.47UF用于JP200的级间偶合,二颗0.1UF用于输出偶合,昨晚进行了初步试听,听后很惊呀,声音在各方面都有很大的提升![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034SA9-9.gif)
今晚有时间再上图
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034U226-38.jpg)
关于容量问题我已用JENSEN在C22上进行实际试验,所谓战神效力高0.22UF能直接取代0.47UF或1UF完全是误导,0.47或1UF就是这容量,没法用0.22取代。
这个是我在胆前上反复试验、听音的结果,所以在胆前上这个结果应该是正确的,而且M-cap银油也是这个结果,故你认为0.22UF可直接代换0.47UF不一定可行,到时你做JP200时试试就知。当然在石机上我没试过这种电容,所以不好一概貌而论,要根据实际情况进行适当调整。
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034W057-39.jpg)
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034U010-0.jpg)
![胆菜也想玩JADIS JP200,不懂处还请坛友指教](/uploads/allimg/121019/13034Q239-40.jpg)
