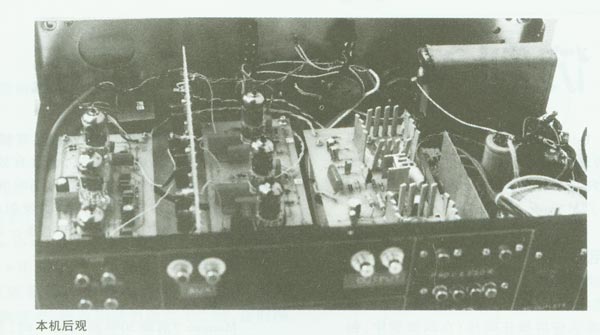

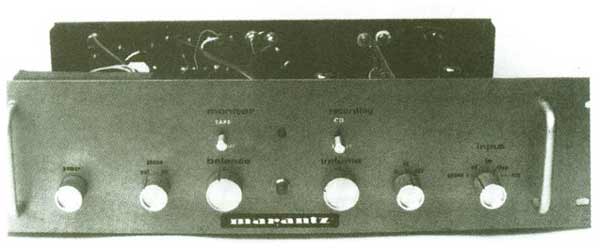

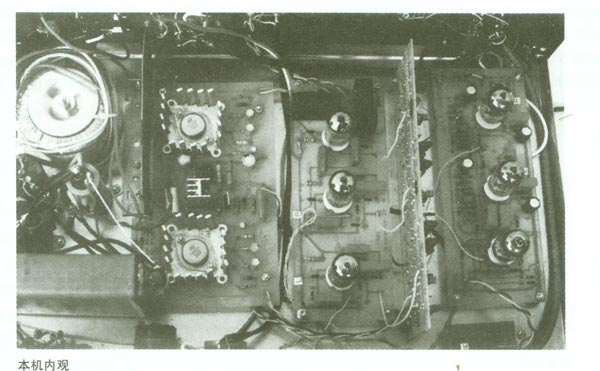

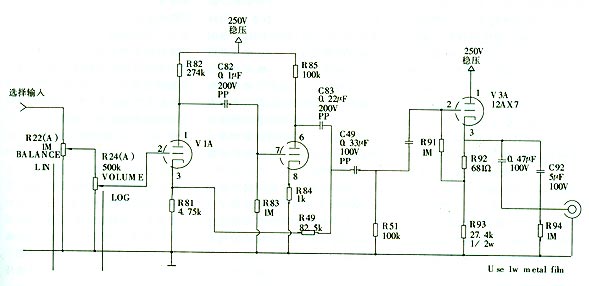

自从印尼Tube Audio Enthusiasts Club成立以来，会友之间的来往频繁，虽然经济萧条的乌云笼罩大地，但研究与制作的兴致丝毫不减。近日与好友共同仿制了Marantz 7前级。 整流与稳压电路 电子管的放大原理在于屏流受栅极电压的影响流经屏阻，形成相对放大的屏压，所以电子管需要直流工作电源供应屏极正高压(在四极管中，包括帘栅极)来吸引电子，部分后级管也需要直流负压供应栅极来控制电子的放射，以及直流低压使灯丝发热放射电子。 早期的电子管机用二极管来整流，此类整流管的缺点是体积大效率低，电子管的老化也影响放大器的工作能力。 用二极管整流的优点在于高压的产生是随着灯丝的加热而逐步形成，避免了放大管蒙受瞬间高压袭击，从而延长放大管的寿命。对一些昂贵的放大管来说，除非利用延迟线路来拖延高压，就非用二极管整流不可。前级管因电压不大，考虑到占位和散热问题，用半导体来整流还是更适合的。 至于稳压电路，现代生产的高级前置放大器都以改良和增进稳压电路功能为主。而放大器的设计多年来基本上都没有什么变化。稳压电路本身的制作往往占了比放大器更大的空间，甚至需要一个独立的机身。稳压电路之所以如此重要，在于屏极与灯丝的工作电压必须绝对稳定，屏极电压／电流含有工作电压／电流，也含有放大电压／电流，任何不稳定的电源供应都会影响屏压，导致失真。阴极电子发射来自灯丝热能，发射的电子量直接影响屏流，稳定的灯丝电压也是一部高级前置放大器必备的。  放大级的设计 Marantz 7前级30年前闻名一时，至今仍成为收藏家收购的对象，价值高达数干美元。去年Marantz又重新限量生产此机，从机身设计到全部套件无一不和原Marantz 7一样，可惜售价高昂，为普通爱好者所望尘莫及。本文的线路以旧式“点对点”焊接改为线路板。电阻、电容都换上现代产品，因考虑到制作问题和实际应用，作者删掉了不用的开关，输入部分只有phono和CD／Tape。此放大器phono由3只12AX7加上Line部的3只12AX7组成，此管是高增益高屏阻型管(u：100，rp=62．5k)，杂音与微音效应低，phono信号经第一与第二管屏载放大后(plate loaded amplifier)进入第三管以阴极跟随放大电路(cathode follower)低阻抗宽频放大，再以负反馈输入第一放大管，线路放大级同样以3只12AX7放大。  制作 材料的选择尽可能在经济能力范围内购买高质量产品，变压器最为重要。由于笔者对香港产品不很熟悉，所以只能介绍笔者用过的Toroid Corpo-ration ofMaryland的环形变压器或Audio ElectronicSupply的PT型变压器。如读者手头上拥有现成其他产品，可稍为参考电源部分制作，电容电阻必须找误差系数小高质量的一种，每个元件都会带来各自特别的音色，读者可做一些实验来得到自己喜爱的音响效果。笔者个人觉得可试价廉物美的Kiwame或Vibroohm电阻和Wima电容，音量控制则用Alps产品，RCA座用Silver Sonic，Interconnect线也用SilverSonic的BL2，灯丝接线用Oxygen freeSilverCoated才好。 Phono输人部分灵敏度高，极容易因接线位置安排不当，牵起hum声，笔者觉得利用线路板制作是必要的，一来能更精密准确地安排零件避免交流噪声，二来较容易校对线路避免焊接错误。  电源部分由变压器、整流半导体二极管、电容组成，经过整流滤波的直流电由接线传至PCBl，PCBl的输出为VEE、VCC、VRER、F—、F1和Ground。F—和F1直接接到各管灯丝，其它的则再以导线接PCB2。PCB2是以IC LF351为主的稳压电盼，为每一只放大管提供了独立的稳定电源oB+正高压设在+250VDC。否则左右声道会不平衡。本机不须特别的调校，拥有一些电学基础的读者都能制造，只要心细，不急于求成，在香港条件如此优异的情况下，一定会做得更好。本文试音时用的灯电子管为Sovtek的12AX7 WXT，Telefunken ECC83，日本“日立”旧装新电子管以及中国制造的电子管，可说各有千秋。笔者认为，用子管都可以，重要的是左右声道电子管的须一致。  原装机:  原版线路图:  (责任编辑：admin) |
