菜鸟的手记 - -JADIS JP200(12ax7) 电子管胆前级(2)

时间:2012-10-19 13:00来源:未知 作者:admin 点击:
由于左声道基本上电路已经完全焊接完毕 , 所以今天可以开始做测试了 。 一大清早 ,就把变压器先来个观测 ,看看先前钻好的洞孔是否完全正确 。 最初完成图 ,送上灯丝电源做测试 , 结果发现 EL84 与 EF86 的灯丝


菜鸟的手记 - -JADIS JP200(12ax7) 电子管胆前级

由于左声道基本上电路已经完全焊接完毕 ,
所以今天可以开始做测试了 。
一大清早 ,就把变压器先来个观测 ,看看先前钻好的洞孔是否完全正确 。

菜鸟的手记 - -JADIS JP200(12ax7) 电子管胆前级

菜鸟的手记 - -JADIS JP200(12ax7) 电子管胆前级

菜鸟的手记 - -JADIS JP200(12ax7) 电子管胆前级

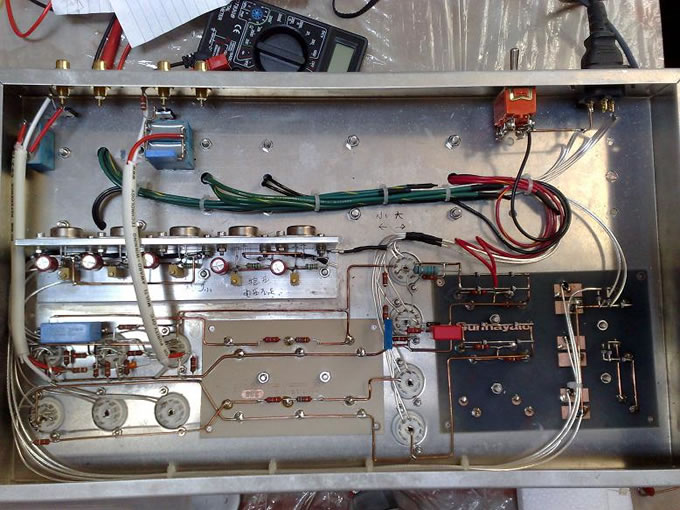

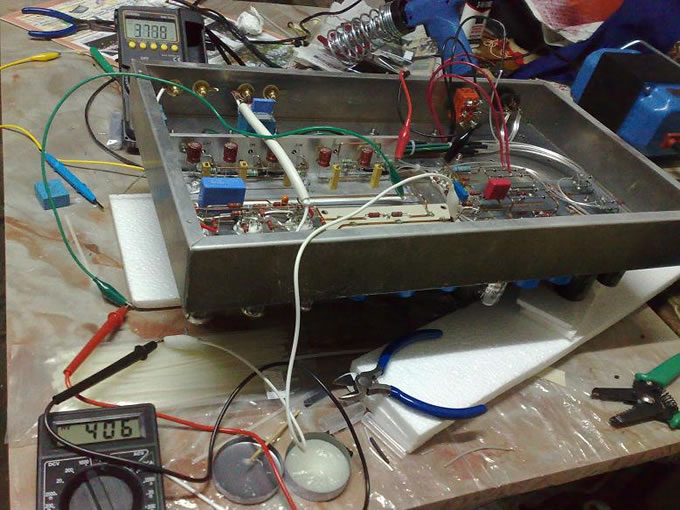

最初完成图 ,送上灯丝电源做测试 ,
结果发现 EL84 与 EF86 的灯丝亮度很小 ,不知道什么原因 。
用电表测试 ,发现电压只有 3V 左右 。

但是当我把真空管拿出来 ,用空载测试时 ,电压是 6.35 V ,
真空管的灯丝内阻是 10 欧姆 ,两颗并联就是 5 欧姆 !!(不知道是不是太小了)

不知道(老猫版大)是否有路过我的帖子 ,
再给点 TIPS 来让我了解更多好吗 !!??


我记两个月前 ,我直接用交流灯丝 ,发现是灯丝是非常亮的 ,
但是今天就有点头痛了 !!

但是 12ax7 方面就没有问题 ,完全是 12.6 V ,一切正常 !!

菜鸟的手记 - -JADIS JP200(12ax7) 电子管胆前级

菜鸟的手记 - -JADIS JP200(12ax7) 电子管胆前级

由于输入电容没有连接到 ,
所以声音非常薄弱 ,甚至衰减了很多 。今天把电容连接回去 ,声音即刻 180 度转变 ,)

2009 年 5 月 23 日 ,晚上 11 点 30 分 ,
我的 JP200  左右声道完成了基本连线 ,终于可以出声 。

中低非常浑厚有力 ,与没有前级时非常大差别 。
背景和声也自然比以前更多了 。
低频的 bass 吉他的线条非常清晰 ,
所有乐器不失质感 。

人声方面 ,
我听了王菲的矜持 ,
这是一张发烧 CD ,
当人声播出 ,很明显 ,一下四行就能考验我的 JP200 了。

《我從來不曾抗拒你的魅力
雖然你從來不曾對我著迷》

《我總是微笑的看著你
我的情意總是輕易就洋溢眼底》

结果 : 王菲的这几个字 :(力)(迷)(你)(低)
播放出来完全没有令我失望 ,上下唇从紧闭到张大唱出都表现清晰 ,
舌头与上颚发声的尾音都不会失去 ,而是一一表露无遗 !!
甚至好像看见了口水 !!菜鸟的手记 - -JADIS JP200(12ax7) 电子管胆前级

就像能看见一个很清晰的泡泡从口里冒那样清晰 。菜鸟的手记 - -JADIS JP200(12ax7) 电子管胆前级

由于已经深夜 ,无法继续 ,下星期继续 !!
菜鸟的手记 - -JADIS JP200(12ax7) 电子管胆前级

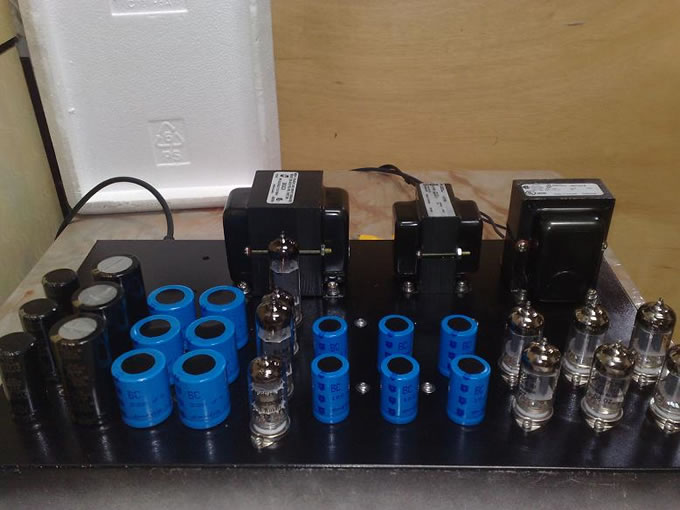

由于上星期已经成功测试 ,已经成功播放 ,那么已经接近完结篇了 !


我的 JP 200 设计是属于双电源(双变压器),所以将使用两个电源牛!
另一个牛我还没有决定会在什么时候装上 ,所以先来个完结篇了 。

交联电容全 Philips 牌子 ,大概不超过 1 美金吧 !
旁路电容 450V 100uF 使用 BC 牌子的 ,美金不超过 2 元 !
滤波电容 450V 220uF 使用 BC 牌子的 ,美金 3 元 !
(输入电容)与(输出电容)400V 1uF 使用 RIFA ,大概美金不超过 1 元 。
0.01uF 几毛钱  。

全机电容都属于中等素质的产品,声音已经蛮不错了 ,
播放出来的音质可以说清晰可见 ,没有杂声 !
听了喜多郎的《响宴》现场版 ,鼓皮质感清晰可见 。
高频不刺耳 ,低频还不错力度还算 OK ,(但超低音就少了些)

无可想象一些兄弟使用了高价的德国 Mundorf 制作 ,
不知道音质是否已经到了触手可及的地步了 ,真想了解 !


菜鸟的手记 - -JADIS JP200(12ax7) 电子管胆前级


自从JADIS推出JP200旗舰前级,其精美尊贵的外表和醇和通透的音质立即征服了无数精通音律,追求完美的发烧人,成为世界公认的极品前级!

菜鸟的手记 - -JADIS JP200(12ax7) 电子管胆前级
菜鸟的手记 - -JADIS JP200(12ax7) 电子管胆前级

菜鸟的手记 - -JADIS JP200(12ax7) 电子管胆前级
