电子管胆前級 - 音響雜誌前級裝殼篇

时间:2012-09-14 20:31来源:blog.neochen.com 作者:neo 点击:
這台耗掉的時間實在很多..備料備得掉東掉西的..一直沒辦法裝起來 一直到今天的裝機..一樣是少了螺絲..少了墊片..少了保險絲... 等等的..一堆...好不容易才搞定... 抱怨夠了..準備開工囉 先從電源開始 原來附的開關..被我不小心按碎掉了......幹到沒力... 幸

电子管胆前級 - 音響雜誌前級裝殼篇

這台耗掉的時間實在很多..備料備得掉東掉西的..一直沒辦法裝起來
一直到今天的裝機..一樣是少了螺絲..少了墊片..少了保險絲...
等等的..一堆...好不容易才搞定...

抱怨夠了..準備開工囉

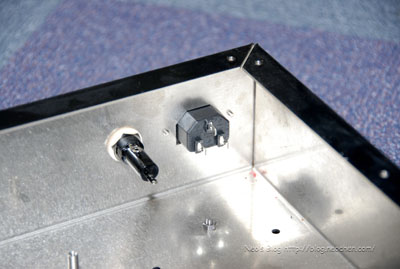

先從電源開始

电子管胆前級 - 音響雜誌前級裝殼篇

原來附的開關..被我不小心"按"碎掉了......幹到沒力...
幸好有找到size插進去合的....浪費我不少時間跑電料行

电子管胆前級 - 音響雜誌前級裝殼篇

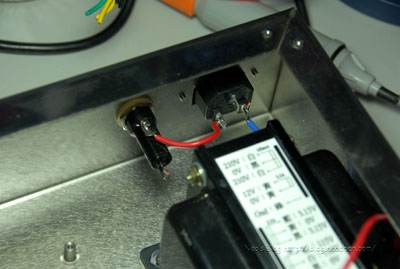

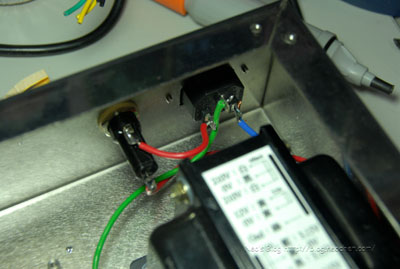

焊上電源座..一腳到保險絲..一腳到前面開關

电子管胆前級 - 音響雜誌前級裝殼篇

焊上變壓器上的地

电子管胆前級 - 音響雜誌前級裝殼篇

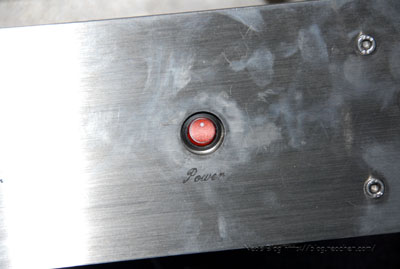

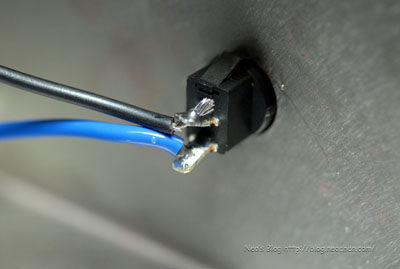

前面的開關

电子管胆前級 - 音響雜誌前級裝殼篇

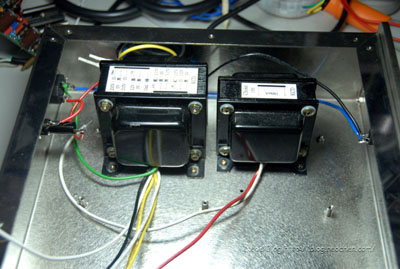

再來鎖上Choke

电子管胆前級 - 音響雜誌前級裝殼篇

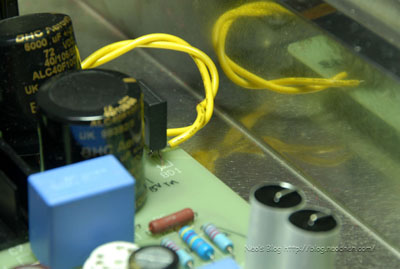

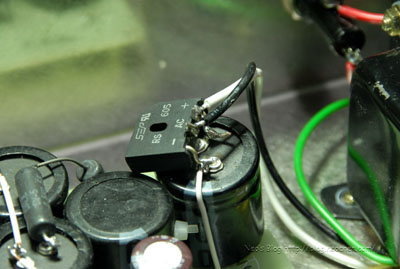

先焊燈絲供電用的15V,焊在橋式整流的中間兩腳

电子管胆前級 - 音響雜誌前級裝殼篇

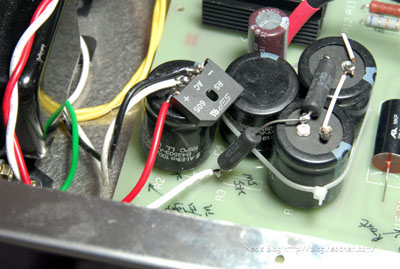

高壓的部份一樣使用一顆橋式整流..變壓器出來的交流焊中間兩腳

电子管胆前級 - 音響雜誌前級裝殼篇

再來焊上Choke...紅線接電容的正,白線接電阻那邊
詳情請自行參考線路圖

电子管胆前級 - 音響雜誌前級裝殼篇

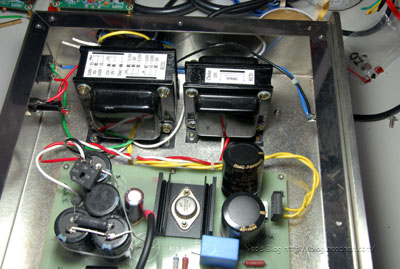

電的部份完成

电子管胆前級 - 音響雜誌前級裝殼篇

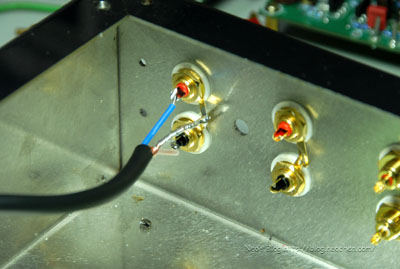

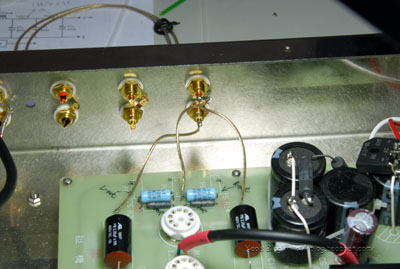

接上訊號輸入端

电子管胆前級 - 音響雜誌前級裝殼篇

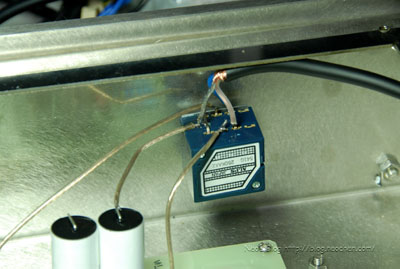

VR端...VR到主板改用純銀多蕊線

电子管胆前級 - 音響雜誌前級裝殼篇

訊號輸出..一樣使用純銀多蕊線

电子管胆前級 - 音響雜誌前級裝殼篇

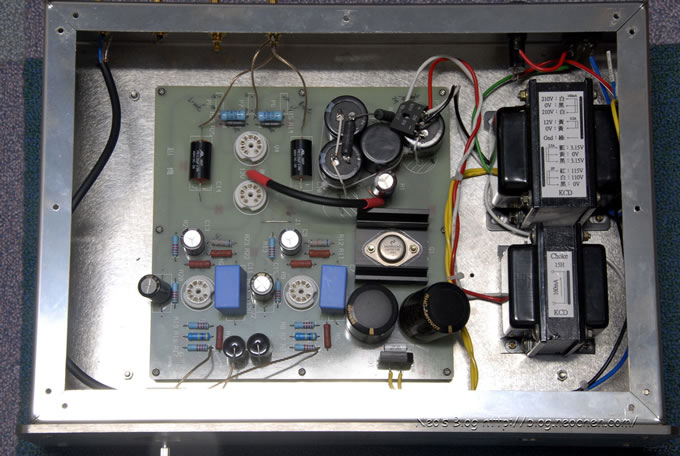

搞定...
先測量燈絲電壓跟高壓的部份電壓正不正確...

电子管胆前級 - 音響雜誌前級裝殼篇

正確後,將高壓接上..並插上管子..
再量一次各部的供電正不正確

电子管胆前級 - 音響雜誌前級裝殼篇

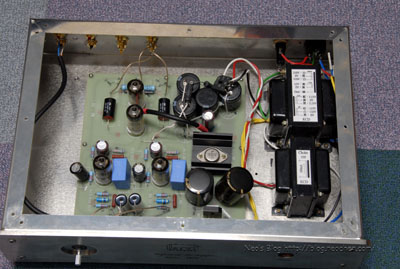

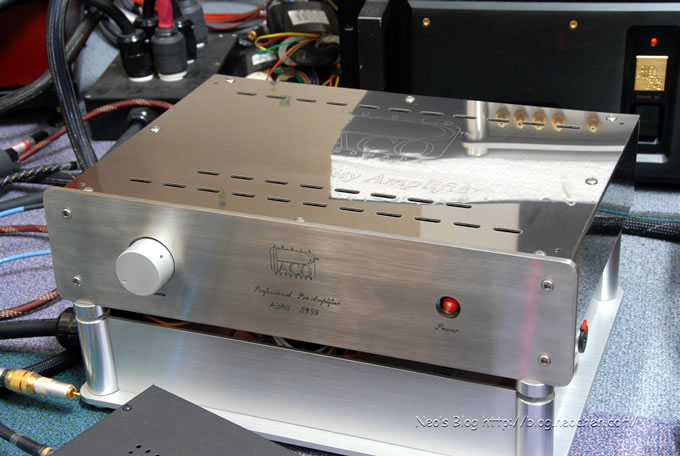

完工...
開機熱個五分鐘..輸出直流才會消失..看來使用這部前級要多加小心
聲音超悶~~尚未找到原因...
