6g2p推FD422电子管直热单端胆机制作 视频(7)

时间:2015-06-15 10:19来源:www.crystalradio.cn 作者:dianrong 点击:
人家的交流声按毫伏计,我的得以伏计 不过还得说说放电器,真管用,二次开机太快,造成了电流冲击, 把小灯泡给冲烧了,结果放电器尽职的进行了放电,救了我一只输出牛~~ 调整阳流~~在将栅负压调低后交流声竟然变小
6g2p推FD422电子管直热单端胆机制作 视频
6g2p推FD422电子管直热单端胆机制作 视频

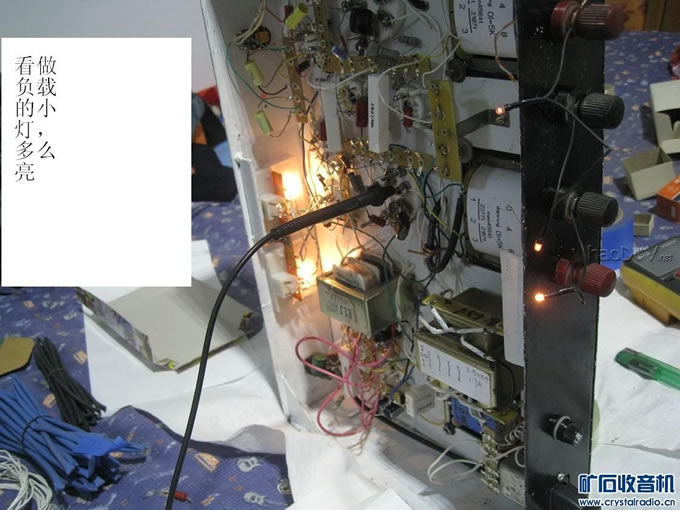

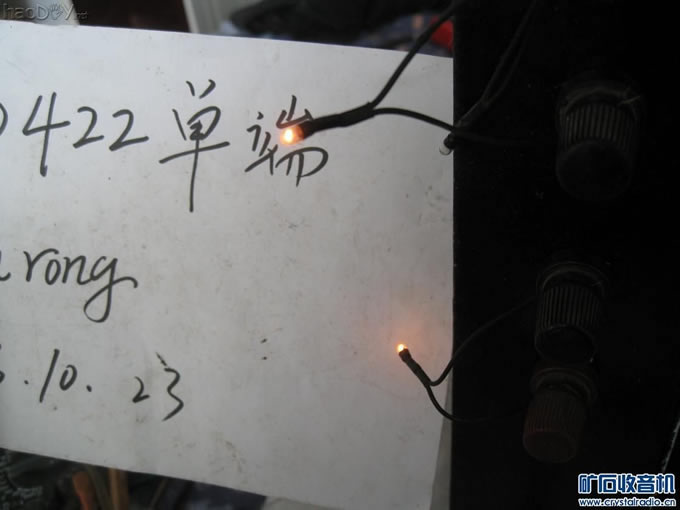

人家的交流声按毫伏计,我的得以伏计6g2p推FD422电子管直热单端胆机制作 视频 不过还得说说放电器,真管用,二次开机太快,造成了电流冲击,
把小灯泡给冲烧了,结果放电器尽职的进行了放电,救了我一只输出牛~~6g2p推FD422电子管直热单端胆机制作 视频

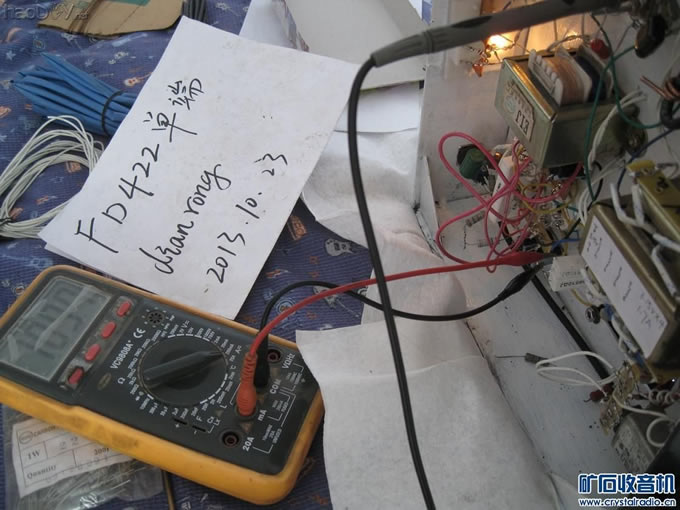

调整阳流~~在将栅负压调低后交流声竟然变小了,匪夷所思,470K栅漏改为120K,原来的阻抗太高,容易吸收噪声
6g2p推FD422电子管直热单端胆机制作 视频

这种放置方法朋友们不少用吧6g2p推FD422电子管直热单端胆机制作 视频
6g2p推FD422电子管直热单端胆机制作 视频

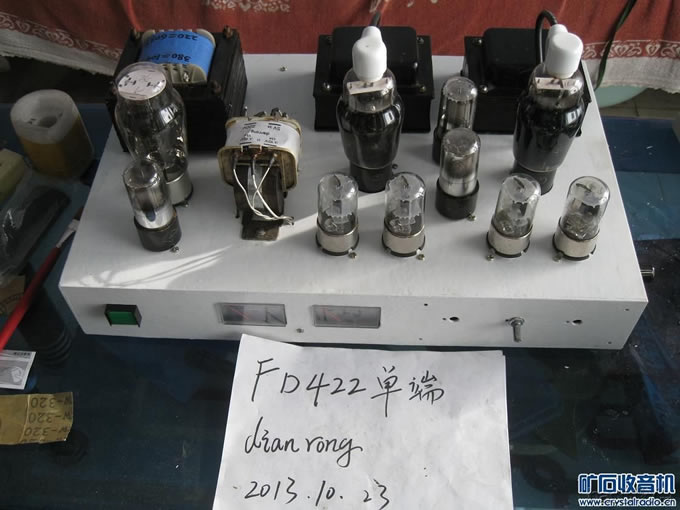

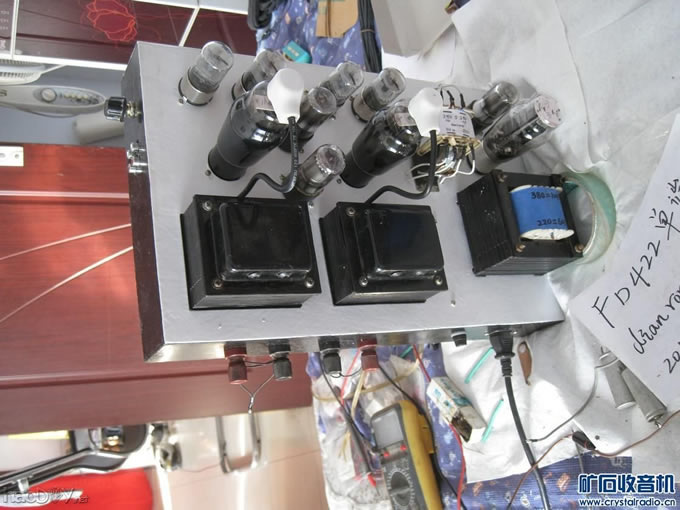

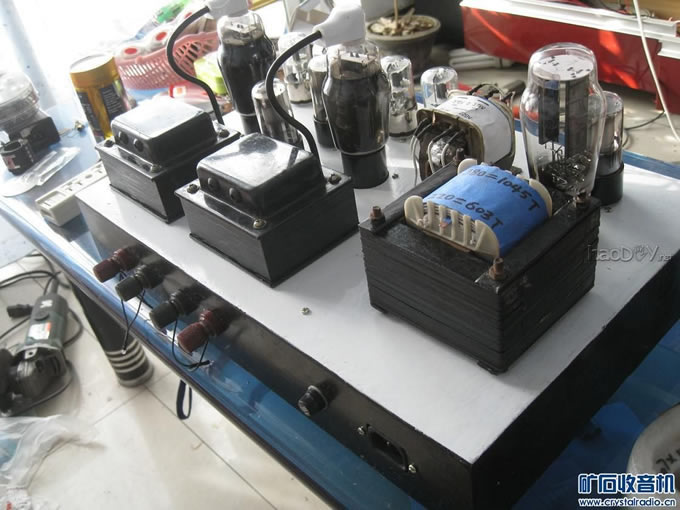

来几张玉照~~是个没调教好的mm~~
6g2p推FD422电子管直热单端胆机制作 视频
6g2p推FD422电子管直热单端胆机制作 视频
6g2p推FD422电子管直热单端胆机制作 视频

完成,不过还有点交流声,原来一开机能把门震开喽,现在离音箱30cm能听到交流声,不影响听音,但是到深夜就明显了
以后慢慢鼓捣,慢慢找解决的办法~~6g2p推FD422电子管直热单端胆机制作 视频


本机交流声的解决,严格的说应该是降低,这两天试了好几种方法,包括直流灯丝也不行,感觉高压电源部分也有毛病
最后在网上看到白版一帖,说到扼流圈的谐振电容,立马搞来试试,并上个0.24的电容后交流声下降明显,于是再往上并
直到总容量1uf时交流声下降到最小,再并又大了(不要笑我,白版那帖有公式,但我懒得算6g2p推FD422电子管直热单端胆机制作 视频 )最后定位在2米噪音
然后又陷入了迷茫,看来高压部分毛病还不小,最后看了一眼滤波电容,加点滤波电容怎么样呢?
————第一级滤波不能再加大了,就往二级加,又加上22uf,这时的交流声在我调试的地方已经听不见了(距离1米),就是现在这种状况,然后又试了把直流灯丝,7806加1N4007,输出6.6伏,贴在音箱上都听不到一丝交流声,看来有部分噪声是由高压引入的,但我不喜欢直流点灯,换回交流虽有点噪音但也能接受。其实再加大二级滤波还应该会改善,但手里没电容了6g2p推FD422电子管直热单端胆机制作 视频

最要推荐的是白版说的扼流圈谐振电容,太管用了,交流声下降一半6g2p推FD422电子管直热单端胆机制作 视频

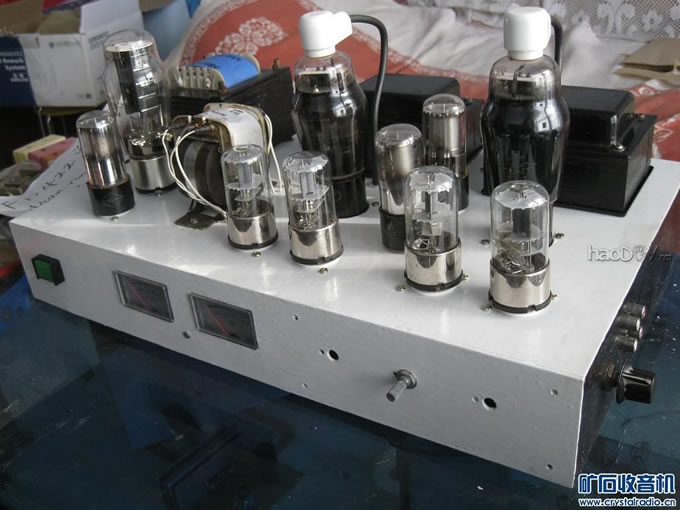

上图,收工照

右侧三个孔是预备做音调的,弃之不用了,留下两个空洞不好看,于是乎~~

捡来的有机玻璃,锯,锉,钻齐上阵,手搞的都是伤口

6g2p推FD422电子管直热单端胆机制作 视频
6g2p推FD422电子管直热单端胆机制作 视频

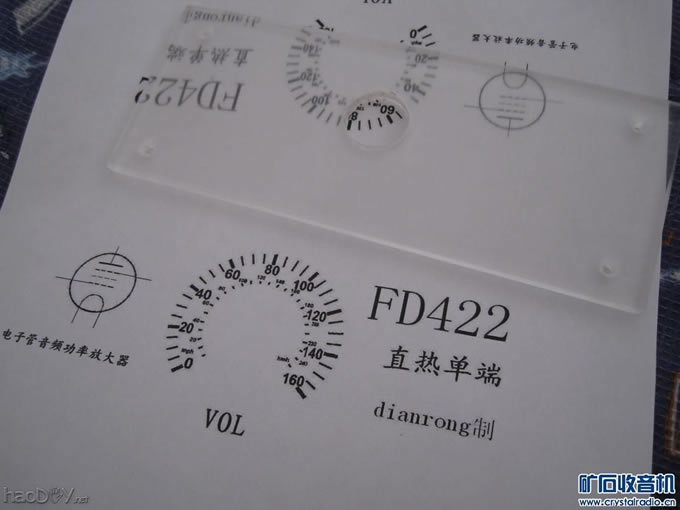

LOGO~~哈哈6g2p推FD422电子管直热单端胆机制作 视频 本想画一个度盘,可是手里没可用的软件,最后在度娘上搜了个摩托车的迈速表6g2p推FD422电子管直热单端胆机制作 视频 凑合了~~6g2p推FD422电子管直热单端胆机制作 视频 6g2p推FD422电子管直热单端胆机制作 视频

6g2p推FD422电子管直热单端胆机制作 视频

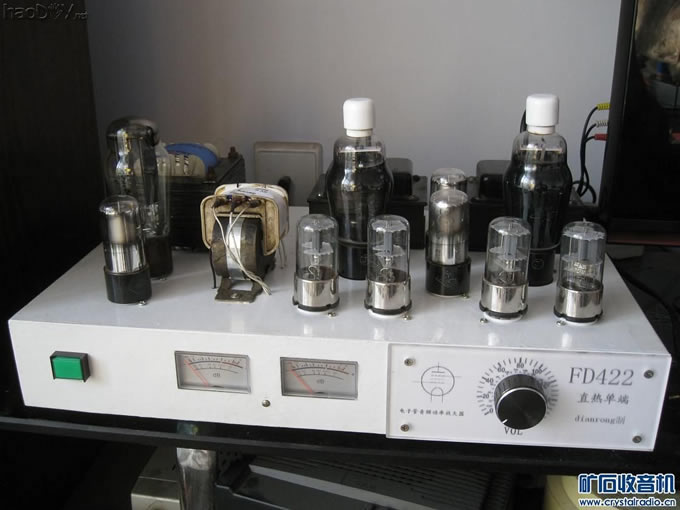

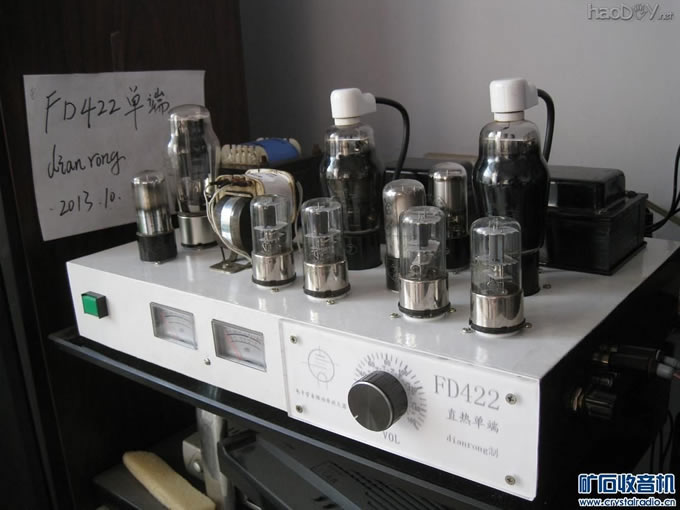

装好~!

6g2p推FD422电子管直热单端胆机制作 视频
6g2p推FD422电子管直热单端胆机制作 视频

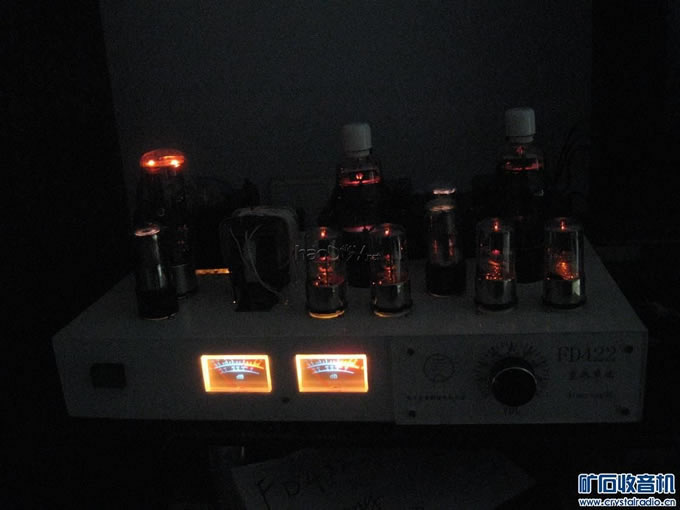

夜照一枚~~

6g2p推FD422电子管直热单端胆机制作 视频

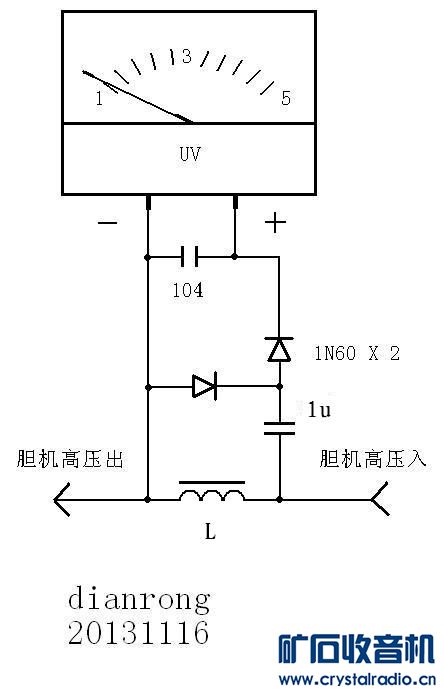

顺便说下UV表驱动,原图10欧电阻不怎么好用,改用电感后驱动正常,但电感量未测,谁要用慢慢试吧,大概1mH以上

6g2p推FD422电子管直热单端胆机制作 视频

今天录像录了半天,楼下崩爆米花的老头总是捣乱,一录到半截时他就放炮~~6g2p推FD422电子管直热单端胆机制作 视频
总算找着个空隙录完了,请移步FD422
http://v.youku.com/v_show/id_XNjM4MjAwMDcy.html
