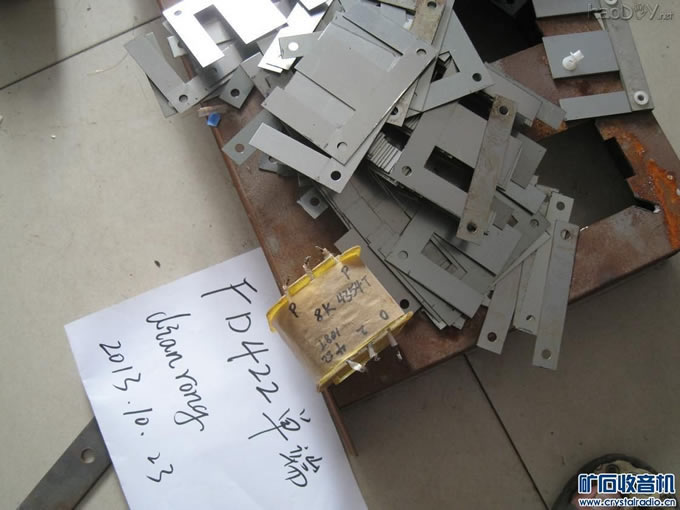

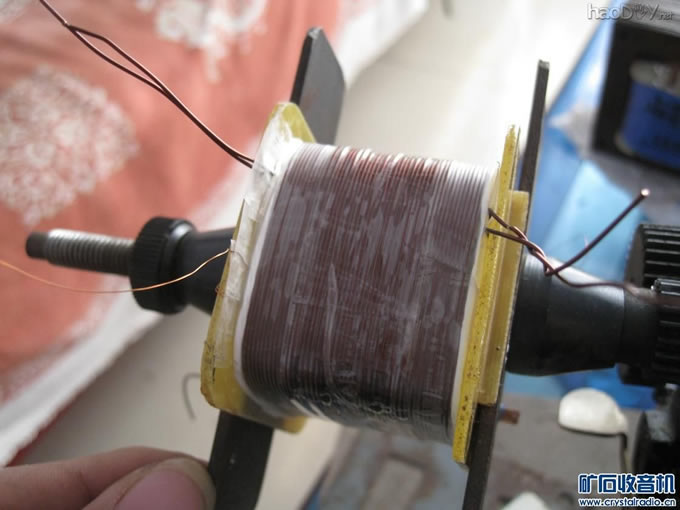

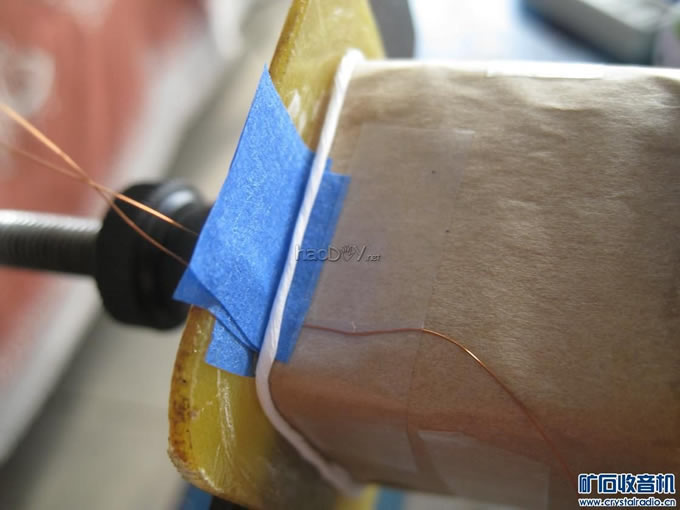

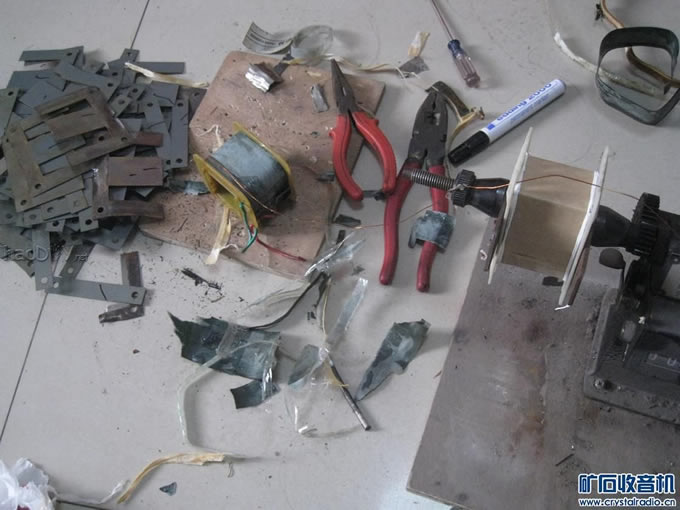

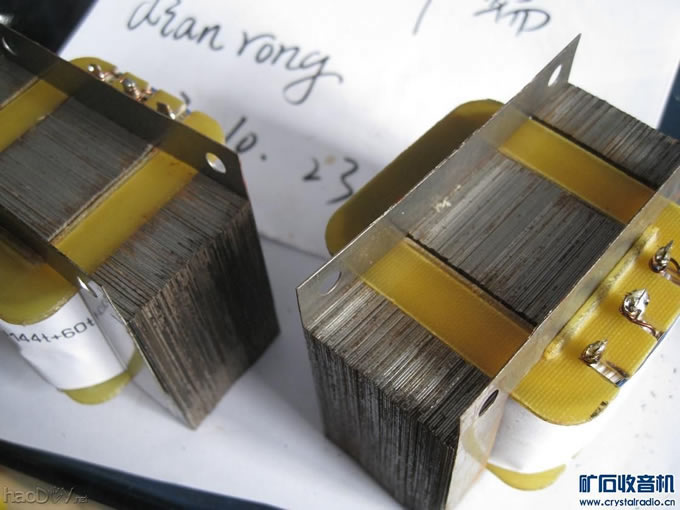

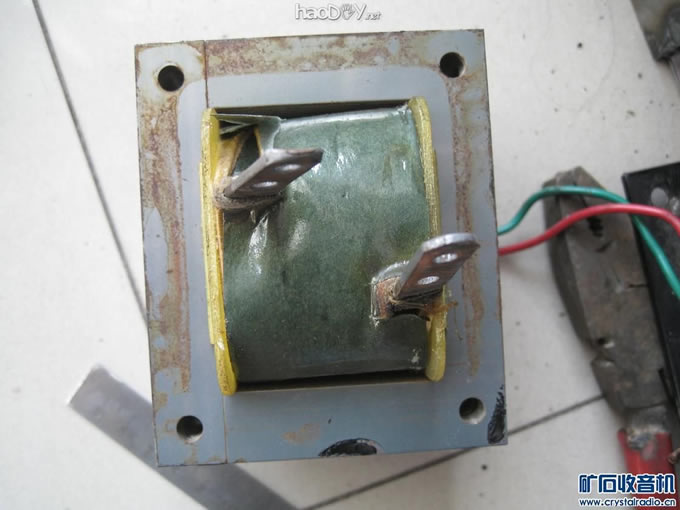

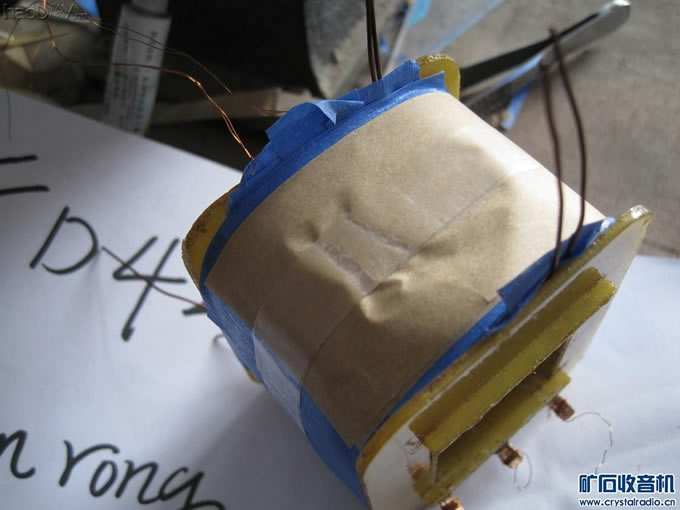

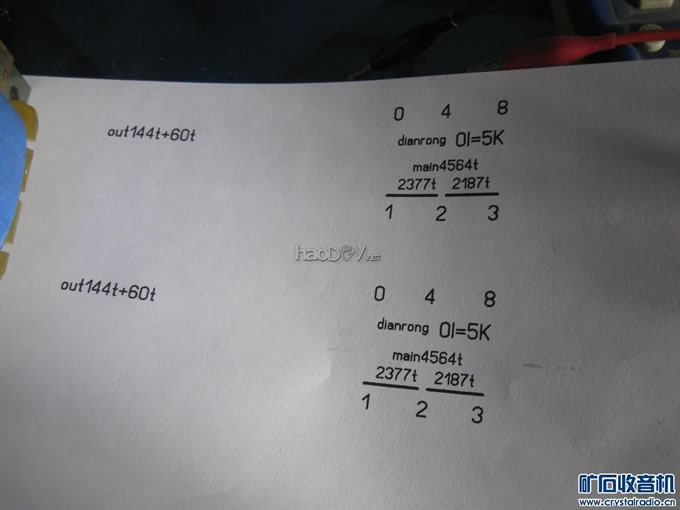

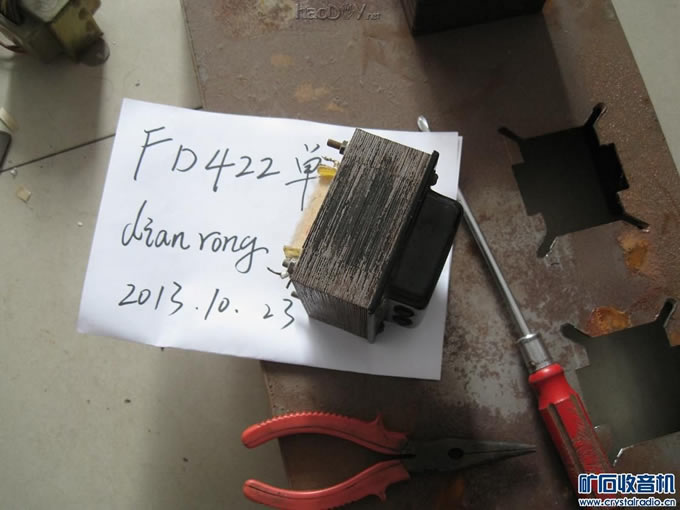

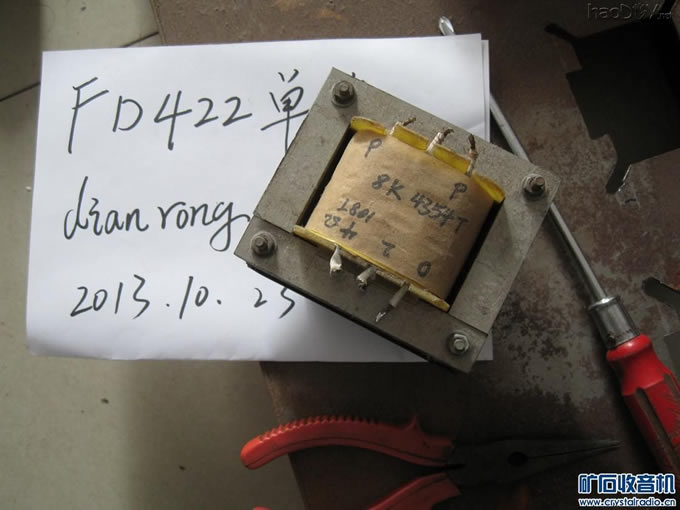

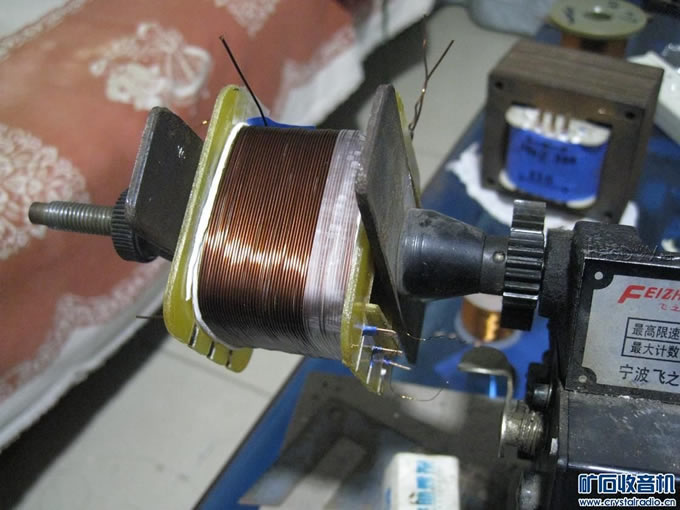

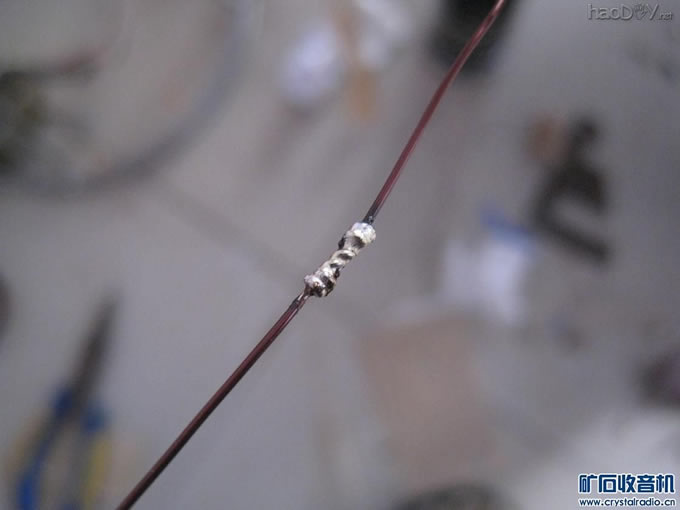

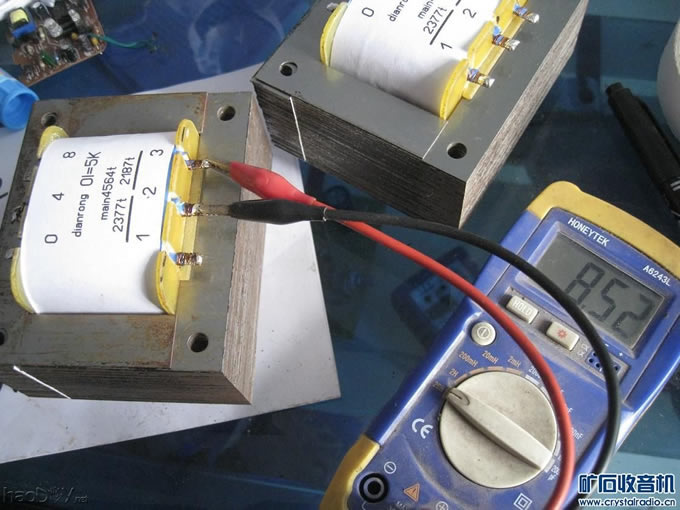

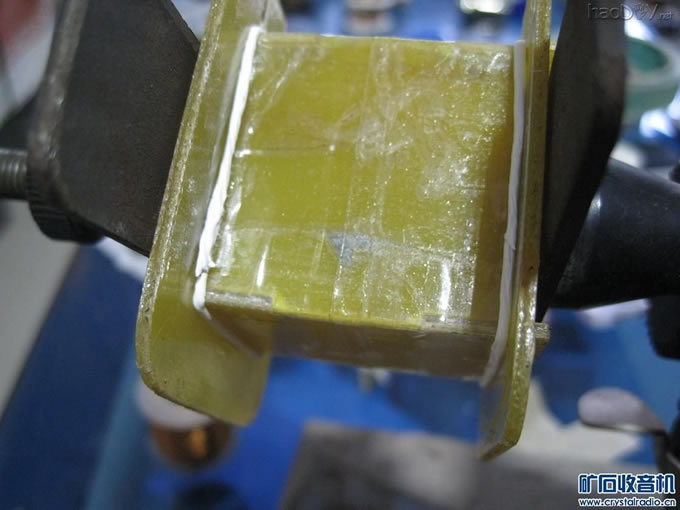

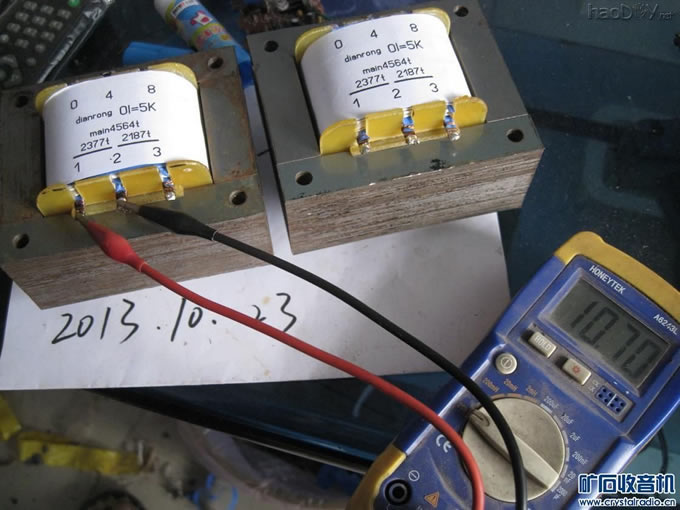

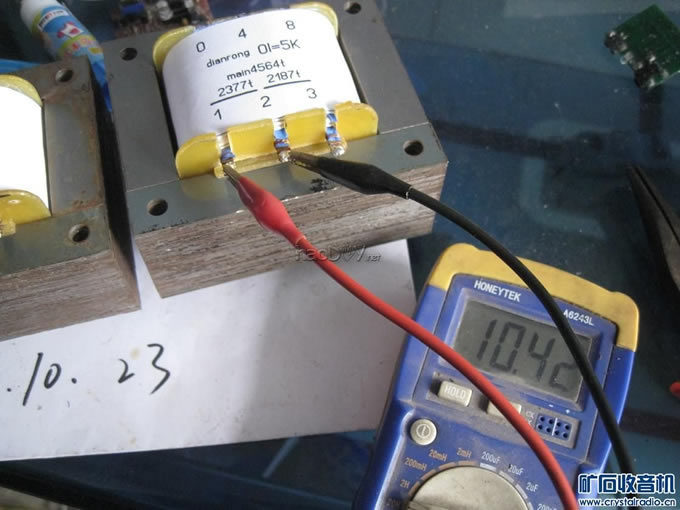

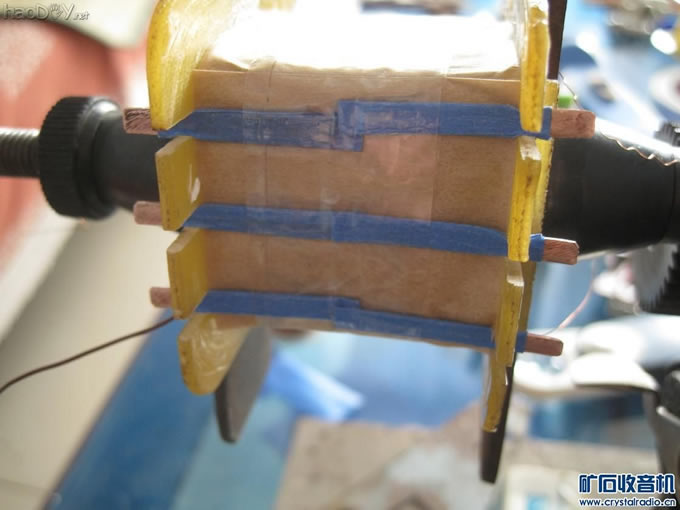

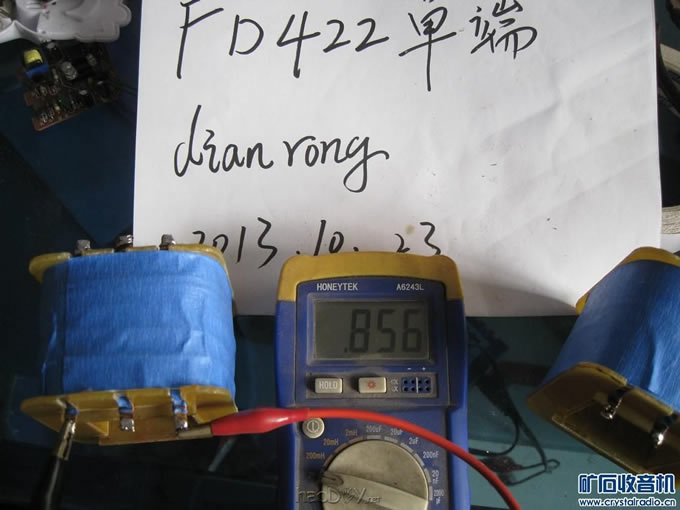

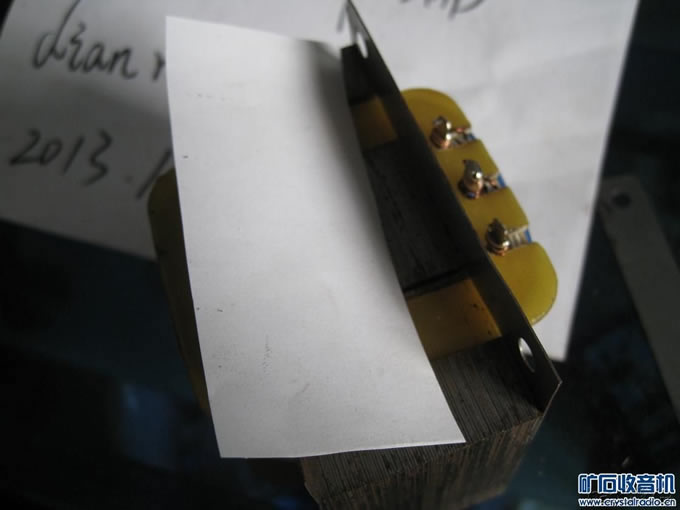

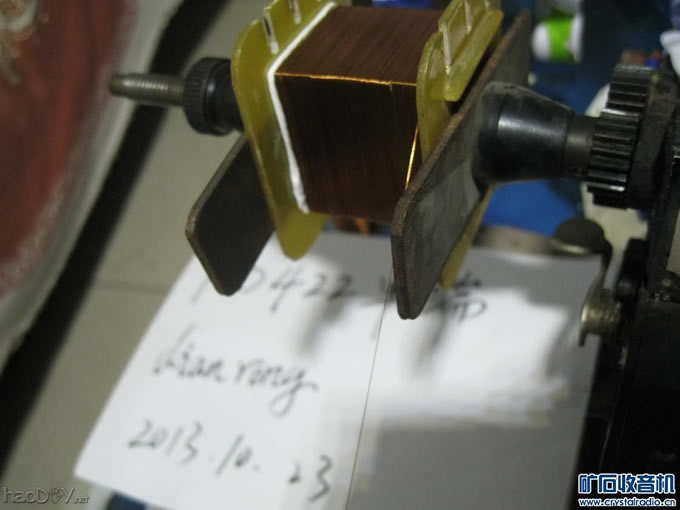

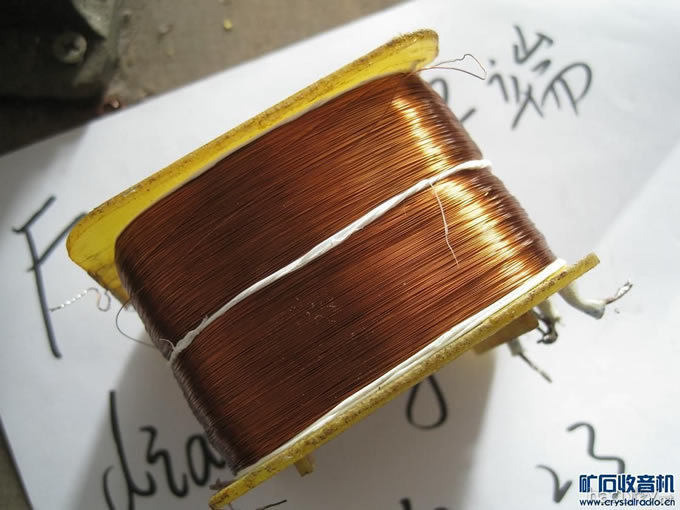

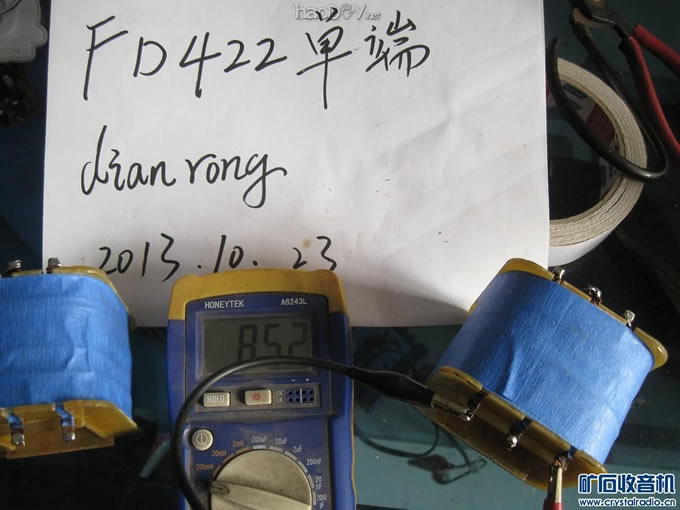

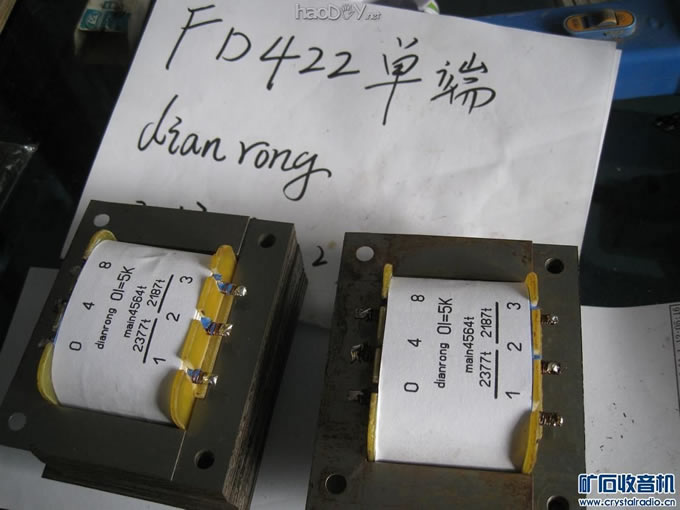

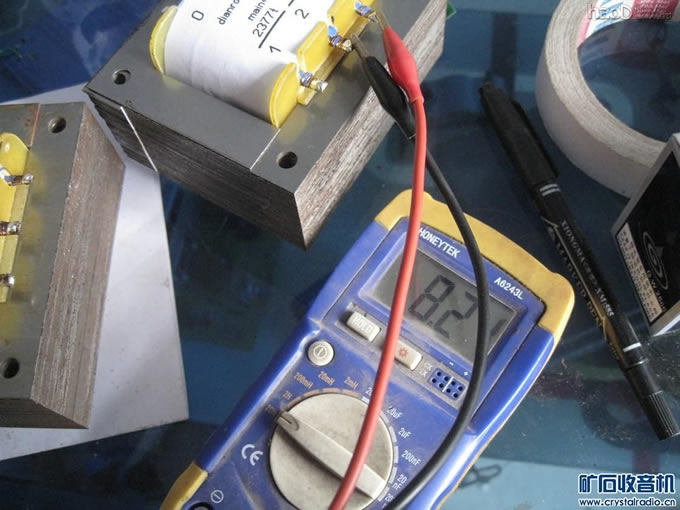

已经开始装元件了，我想再有两天就差不多了，图片太多，可以先传一部分了 本来是想做6L6GT推挽的，但当时没找好倒相管，耽误了一段时间，那段时间不停的在网上搜集有关推挽的帖子 都说推挽的胆味少，于是打起了退堂鼓，偶然一次机会发现了FD422这只直热管，便宜，功率也适合，另外胆机 的最终不都是直热管吗，最后决定用它了！ 先说机箱吧，2mm厚的铁板，厂里焊好后在家打孔 因为原来想做6L6GT，所以前一部分的手写标示当然就是它的了      最费事的开孔，尤其是方孔              #p#分页标题#e# 开管座孔，楼下终于忍受不鸟找来了  没办法，找个住平房的亲戚，在他那鼓捣的研究摆位  干掉了两侧的档耳，感觉不好看，输出牛孔也改     刷漆，黑白配    今天干的差不多了，两侧黑漆还有点粘    补充内容 (2013-11-16 22:33): FD422管座装法如果选择内嵌式，开孔器35mm的正合适，在网上搜得用38mm的，可五金店只有35的，心想回来拿锉挫吧，打完孔后一比化管基正好有2mm的空隙 该看看小牛牛们了~~ 第一位当然是老大哥，电源 在电子管区发过帖，别人送的旧牛，拆的时候把口罩都用上了 都是锈啊   本着低成本的初衷，线全是二手的      生料带做严边用   还有屏蔽层呢     第二位是谁？当然是灯丝牛~ 大牛绕不下了，正好，灯丝独立嘛 一只约25W的旧VCD变压器   看看我的验算草纸都是那么低成本  0.8的线，四线并绕，3.15+3.15  电流不够，再并上0.5的线  喜欢那种引出片的牛，所以~~  #p#分页标题#e#   第三位是谁？哈哈，前级灯丝呗 这个灯丝牛是原先绕的双110，这么好的线可不能浪费，绕在扼流圈上，充分利用啊      只有2H多点，怎么办？将就呗，不花钱就行~~  诶？跑题了 灯丝牛呢？ 接头 穷烧么  费了点纸墨笔砚    第四位输出牛 绕法4+4，没有为什么，因为手里的线只适合这么绕...... 软件计算   乱绕，各位一定不屑一顾吧，可就是乱绕还绕了10天，家里搞的像伊拉克似的 每天媳妇下班回来先用那激光似的眼睛扫我一眼，看着她那耸动的肩膀，似乎蕴藏着能将我和这对垃圾一块扔出去的力量 铁芯是两个EI96的电源牛的，其实75的就够用，但这种不花钱#p#分页标题#e# ，作为平民胆机这算是有点发烧的地方吧这个电源做点焊机正好，输出2V 50A   原来给6L6GT推挽用，为省钱，拆！     线不能浪费，先将其中一只的线拆出，绕在线辊上，然后把另一只有线的绕在这只空骨架上   初次级垫绝缘纸       N个接头   空芯电感量   自认为很好，来点装饰    气息用稍厚的A4纸   敲敲打打，总算将两只牛的电感量搞的差不多了   电感表量程不够~~不知电感串联是相加么？   补充内容 (2013-11-16 21:37): 这四楼成了别墅了，白占位了 利用这地方说下成本吧 FD422+管座+管帽+运费=90 5Z3P+6G2P+WY4+八脚管座X8+运费=70 杂项+UV表头+运费=30 共计花费190元人民币 希望出声后能值这个价钱~~ 电路，采用固定偏压，这个源于一次在网上看帖，FD422这只管子交流声不好处理，我更不会认为自己比别人高明 所以在网上逛了好几天，从中吸取经验，后来在一网友的帖子中出现了海河版主的回复，建议固定偏压，随后查询了相关的电路，觉得此法可行 电路图，手里没好用的画图软件，就用Windows自带的画图，就是费点事~~ #p#分页标题#e#  晚上没歇着，装管座和牛，话说这活真急人~~   拆机VCD地脚  管帽线，这可跟动车组上用的是一种线，4mm²;镀锌，要讲线材发烧这可算一块 不知装好后会不会有动力澎湃的感觉    做搭棚架，买去忒贵     表头从高压电源处获得驱动  背光灯，捡来的彩灯   这表头没有安装孔，费点事  今天先干这么多了  补充内容 (2013-11-16 21:21): 忘说了，采用两只6G2P是因为这只管子阳流太小，只有1mA，另外就是多个管座多种玩法，以后改动选择的余地也大 补充内容 (2013-11-22 19:24): UV表头驱动暂时不要用，16楼有改动 补充内容 (2014-1-2 18:59): 整机电路图也有误，37楼有改动，固定偏压阴极也需要平衡电阻 做焊架是个慢活 放电器，保护输出牛，以前做过6P3P的输出牛，忘了没接喇叭，结果一放音听见噼啪乱响，凑近一看原来是输出牛引线正对地放电呢，感觉挺好玩，大约有4,5mm的电弧，那时候还不知道输出牛不能空载，不一会杯具了，牛内部击穿 白费了几天的力气也有采用小容量瓷片电容做保护的，耐压1,2千伏，可是谁也说不准咱这山寨满天飞的环境，保不准碰上个质量好的，1万多伏也不击穿，那可就晚了~~ 另外说说这个间隙，1mm左右的击穿电压大约是1000多伏（空气），而端电压1000多伏下牛是没事的，分到距离较近的层间电压就小多了，即使到2000多伏也没事，1mm的间隙保护够用了     今天有点事，进度慢了些  昨天停了一天的电，急坏我了...... 机器已经出声，不过是交流声 ，为了不让这帖拖太长时间，先将照片发上来，等调试好再传视频调试中~~  原本不知这个5Z3P输出电压如何，查询相关帖子后得知可能跟石整流差不多（空载按1.414倍，带载1.2） 于是所有电阻按1.2倍压计算，通电后顿感高兴，和计算的差不多 美呀，省了不少事~~空载电压~~  负载用10V小灯泡代替，一开机~~ #p#分页标题#e#   人家的交流声按毫伏计，我的得以伏计 不过还得说说放电器，真管用，二次开机太快，造成了电流冲击，把小灯泡给冲烧了，结果放电器尽职的进行了放电，救了我一只输出牛~~  调整阳流~~在将栅负压调低后交流声竟然变小了，匪夷所思，470K栅漏改为120K，原来的阻抗太高，容易吸收噪声  这种放置方法朋友们不少用吧  来几张玉照~~是个没调教好的mm~~    完成，不过还有点交流声，原来一开机能把门震开喽，现在离音箱30cm能听到交流声，不影响听音，但是到深夜就明显了 以后慢慢鼓捣，慢慢找解决的办法~~ 本机交流声的解决，严格的说应该是降低，这两天试了好几种方法，包括直流灯丝也不行，感觉高压电源部分也有毛病 最后在网上看到白版一帖，说到扼流圈的谐振电容，立马搞来试试，并上个0.24的电容后交流声下降明显，于是再往上并 直到总容量1uf时交流声下降到最小，再并又大了（不要笑我，白版那帖有公式，但我懒得算 ）最后定位在2米噪音然后又陷入了迷茫，看来高压部分毛病还不小，最后看了一眼滤波电容，加点滤波电容怎么样呢？ ————第一级滤波不能再加大了，就往二级加，又加上22uf，这时的交流声在我调试的地方已经听不见了（距离1米），就是现在这种状况，然后又试了把直流灯丝，7806加1N4007，输出6.6伏，贴在音箱上都听不到一丝交流声，看来有部分噪声是由高压引入的，但我不喜欢直流点灯，换回交流虽有点噪音但也能接受。其实再加大二级滤波还应该会改善，但手里没电容了 最要推荐的是白版说的扼流圈谐振电容，太管用了，交流声下降一半 上图，收工照 右侧三个孔是预备做音调的，弃之不用了，留下两个空洞不好看，于是乎~~ 捡来的有机玻璃，锯，锉，钻齐上阵，手搞的都是伤口   LOGO~~哈哈 本想画一个度盘，可是手里没可用的软件，最后在度娘上搜了个摩托车的迈速表 凑合了~~  装好~！   夜照一枚~~  顺便说下UV表驱动，原图10欧电阻不怎么好用，改用电感后驱动正常，但电感量未测，谁要用慢慢试吧，大概1mH以上  今天录像录了半天，楼下崩爆米花的老头总是捣乱，一录到半截时他就放炮~~ 总算找着个空隙录完了，请移步FD422 http://v.youku.com/v_show/id_XNjM4MjAwMDcy.html (责任编辑：admin) |
