无私奉献show正在做的12at7+6aq5电子管小胆机(2)

时间:2013-07-27 13:21来源:bbs.hifidiy.net 作者:老友记 点击:

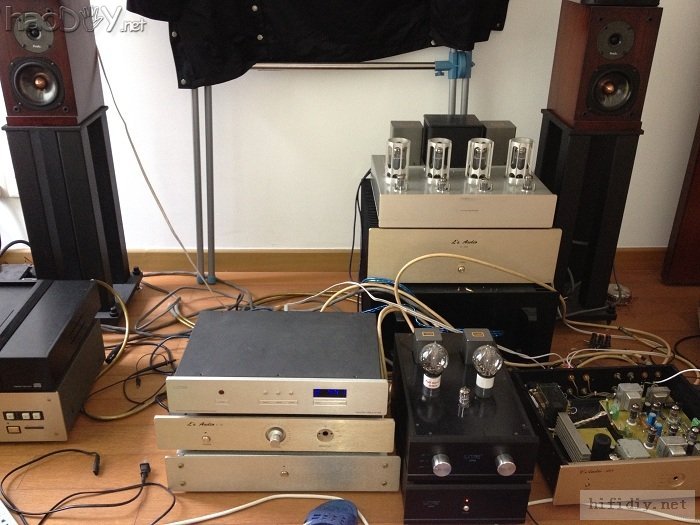

这是听音系统,总体来说,机子非常不错,与旁边的KT77功放相比出功率赶不上,其他方面似乎有超过的情形,特别是细腻度,韵味更好,要知道KT77光成本都差不多8千了,而本机1千左右。 其实做这机子也有偷懒和取巧的成

这是听音系统,总体来说,机子非常不错,与旁边的KT77功放相比出功率赶不上,其他方面似乎有超过的情形,特别是细腻度,韵味更好,要知道KT77光成本都差不多8千了,而本机1千左右。
无私奉献show正在做的12at7+6aq5电子管小胆机

其实做这机子也有偷懒和取巧的成分,直接加工金属,费力也不好更改,而用玻纤板容易加工。只是做在密封箱内看不着胆、有点小小美中不足

机子调试到现在,基本满意了,作个总结吧。用管:2支12AU7(JJ的,比俄罗斯的好听),4支6AQ5(GE的黑屏管);阻容:第一级屏极负载68K,阴极2.2K+180,2.2K并47u电容,180处加反馈,反馈电阻5.1K(并680P云母),第二级是推动牛,阴极电阻1.1K(并100U电容),栅漏电阻500K,第一级和第二级的交联电容0.033U,功率级的阴极反馈绕组各窜10欧电阻(检测电流)到地,帘栅经100欧接到屏极(三极管接法),栅极接推动变压器输出,在输出中点加-17V(可调)负栅压,测10欧电阻压降0.35V,即每管I=Ip+IG2=35MA。在8欧音箱上实测最大输出达8V时,未听到明显失真。
