小单端--12at7+6AQ5单端胆机焊接完毕-顺利开声了

时间:2012-10-13 20:33来源:hifidiy.net论坛 作者:狂烧 点击:
潜水有一阶段了,闲的手疼,动手做一台机壳尽量灵巧一点的小单端,机壳尺寸是:宽140毫米深230毫米高40毫米,够小的了吧。 刚完成机壳,输出牛等安装好了,明天开始焊接元件了,先上一张参考图纸,等机器完工后上实际测试图。 下载 (72.89 KB) 2012-5-28 22:2

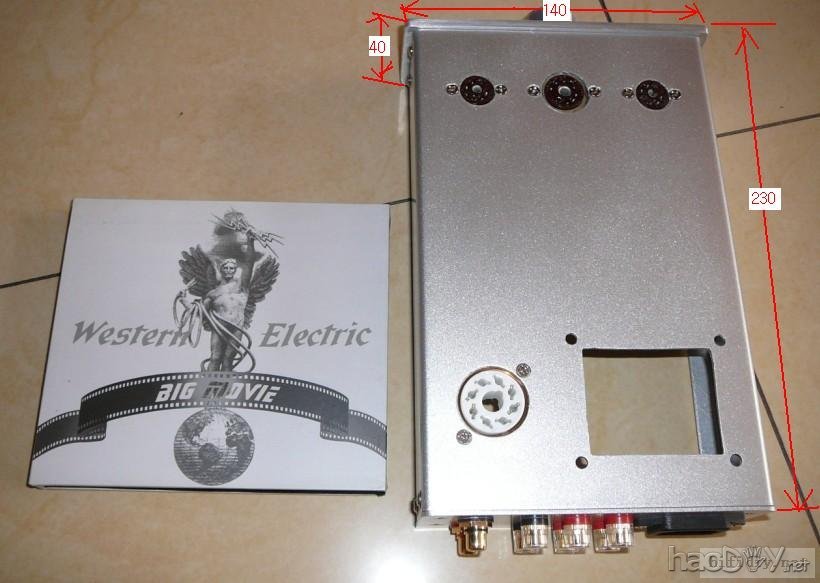

潜水有一阶段了,闲的手疼,动手做一台机壳尽量灵巧一点的小单端,机壳尺寸是:宽140毫米深230毫米高40毫米,够小的了吧。

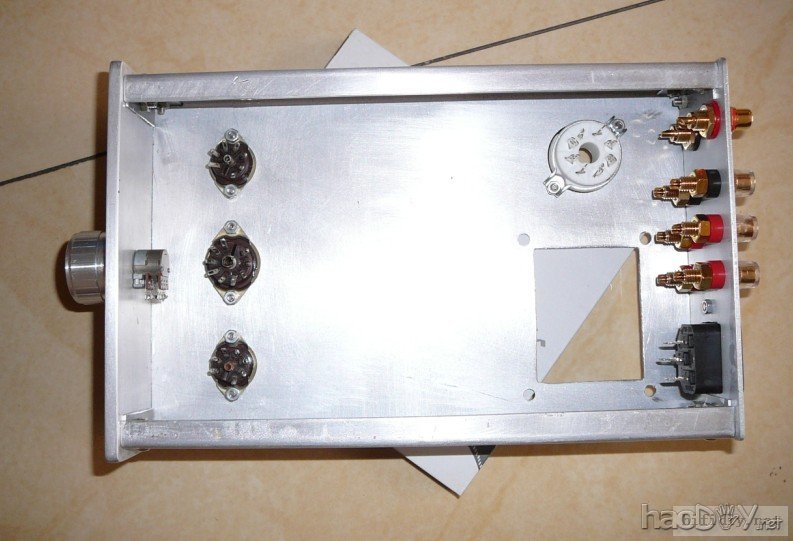

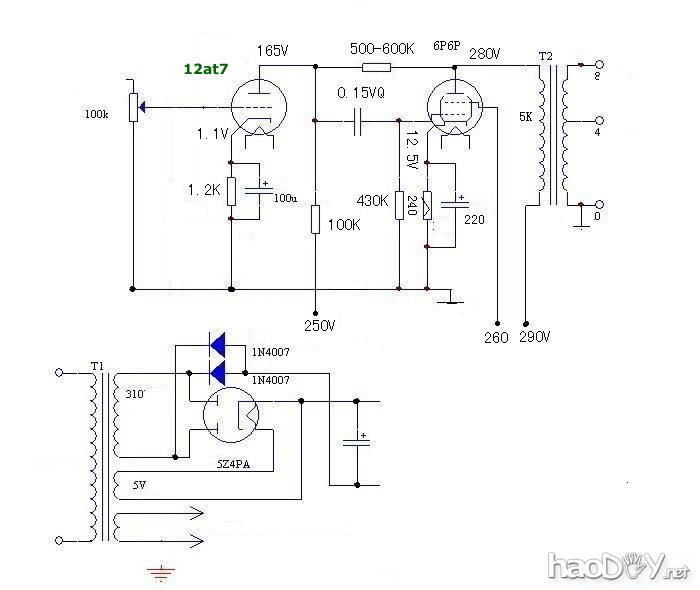

刚完成机壳,输出牛等安装好了,明天开始焊接元件了,先上一张参考图纸,等机器完工后上实际测试图。
小单端--12at7+6AQ5单端胆机焊接完毕-顺利开声了

小单端--12at7+6AQ5单端胆机焊接完毕-顺利开声了

小单端--12at7+6AQ5单端胆机焊接完毕-顺利开声了



小单端--12at7+6AQ5单端胆机焊接完毕-顺利开声了


小单端--12at7+6AQ5单端胆机焊接完毕-顺利开声了

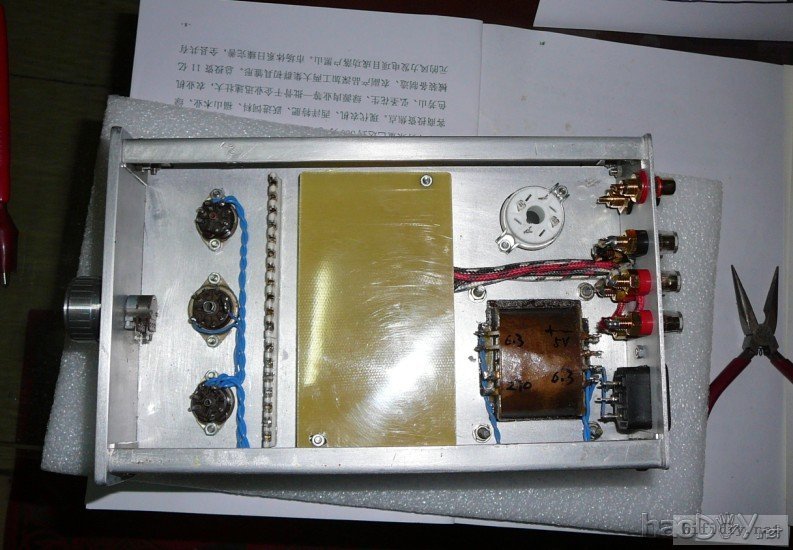

才焊这么多,速度慢呀小单端--12at7+6AQ5单端胆机焊接完毕-顺利开声了
小单端--12at7+6AQ5单端胆机焊接完毕-顺利开声了


今天晚上饭后抽空又弄了这些,休息一会继续弄,争取明天出声。
小单端--12at7+6AQ5单端胆机焊接完毕-顺利开声了

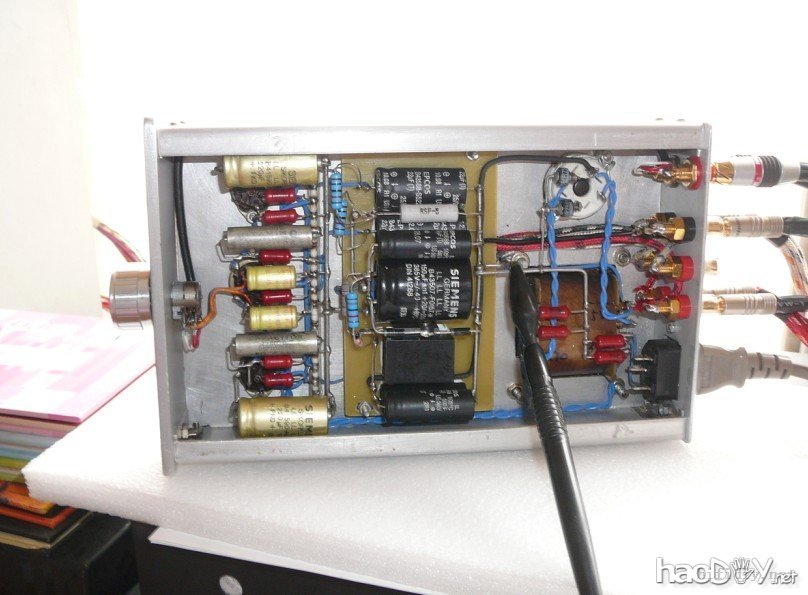

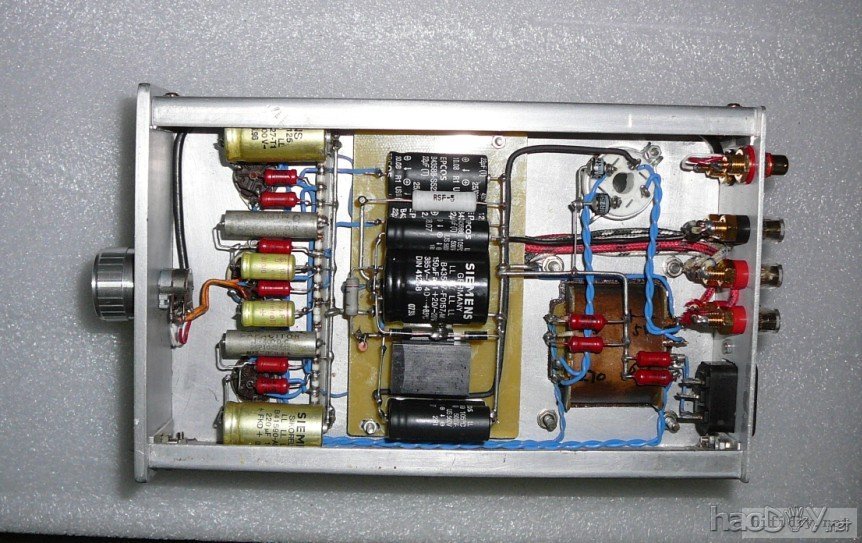

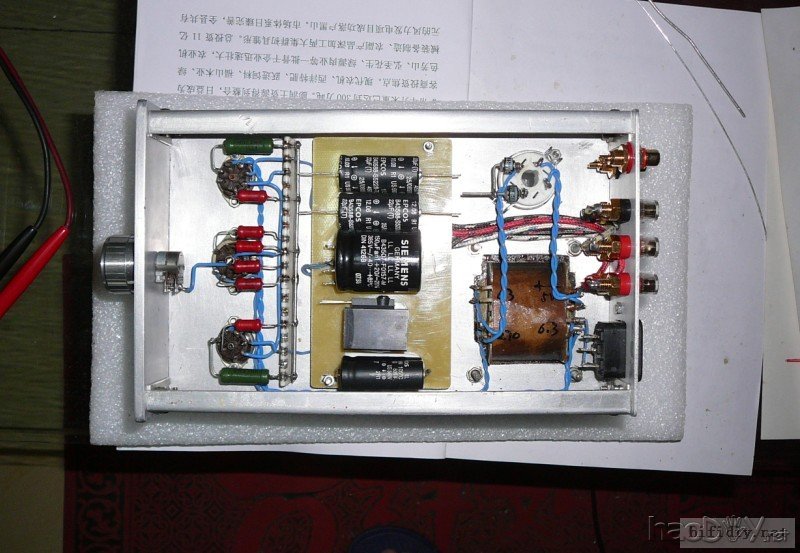

儿童节晚上把机器元件都焊接完毕,明天开声!
小单端--12at7+6AQ5单端胆机焊接完毕-顺利开声了

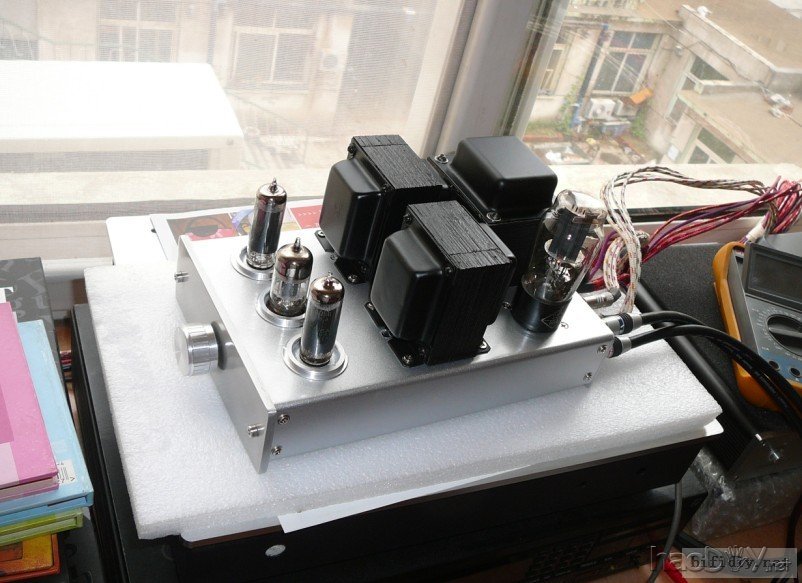

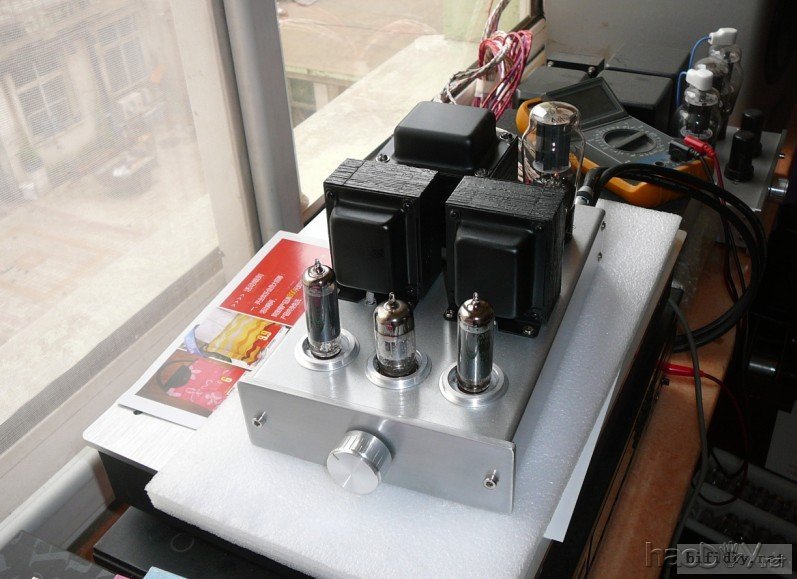

顺利开声,推动是RCA的12AT7  功率管是喜万年6AQ5 整流管是老南京的60年5u4,开声一个小时后声音很柔美,爽!
小单端--12at7+6AQ5单端胆机焊接完毕-顺利开声了

小单端--12at7+6AQ5单端胆机焊接完毕-顺利开声了

小单端--12at7+6AQ5单端胆机焊接完毕-顺利开声了

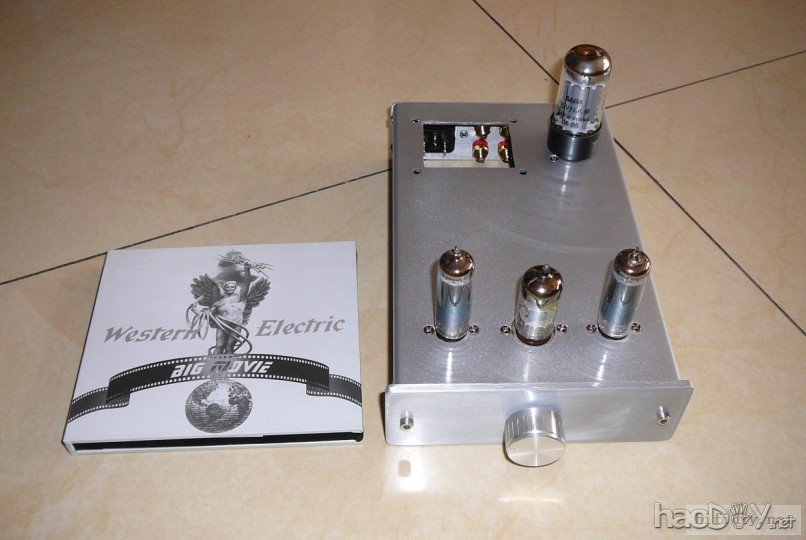

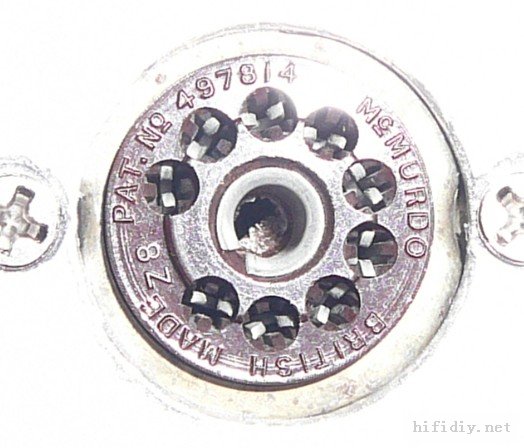

进口垃圾管座的确很紧,插上管子不摇不晃

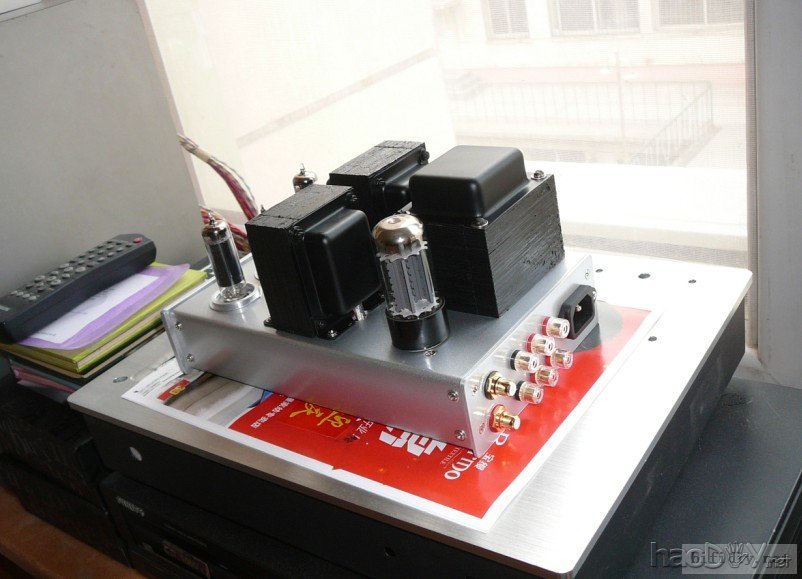

底下机箱是779A977兄送的300B机箱
带开关的电源插座也大了些,安装到机壳后边有点不协调了
中间的小管是RCA的12AT7
小单端--12at7+6AQ5单端胆机焊接完毕-顺利开声了
