我DIY的N2推6P15电子管小胆机功放

时间:2013-05-10 08:08来源:www.crystalradio.cn 作者:儋耳 点击: 次
这是春节DIY的小胆机，电路是进修老师设计的6N2推6P15，个人感觉听音乐不错，声音清晰，距喇叭5公分处听不到交流声。底板请装修店压制后自己用一把手电钻和一把扁锉加工而成，铝底板厚度2mm，尺寸：45x120x270mm。电源变压器自绕，86片2.53X4，输出变压器也

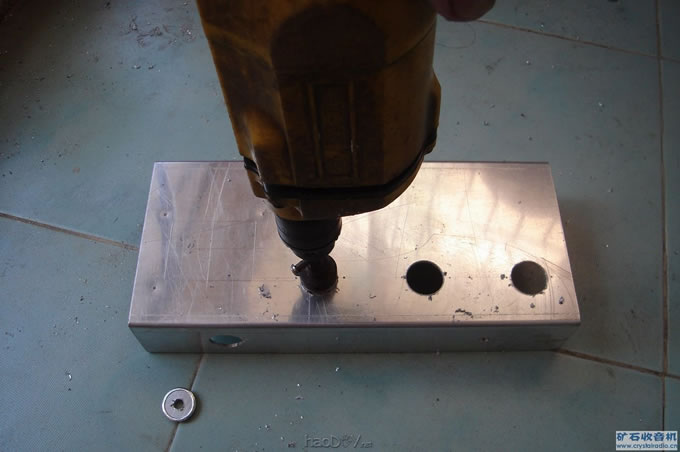

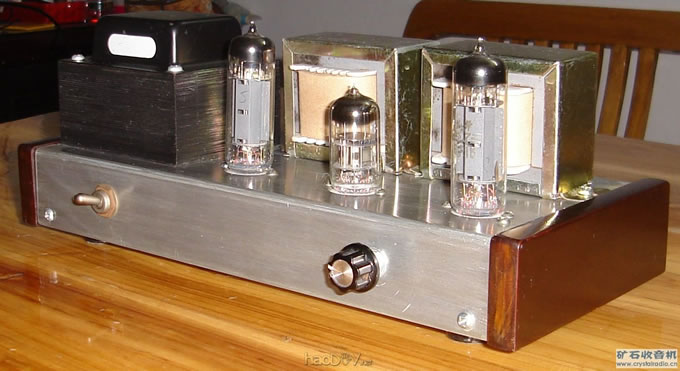

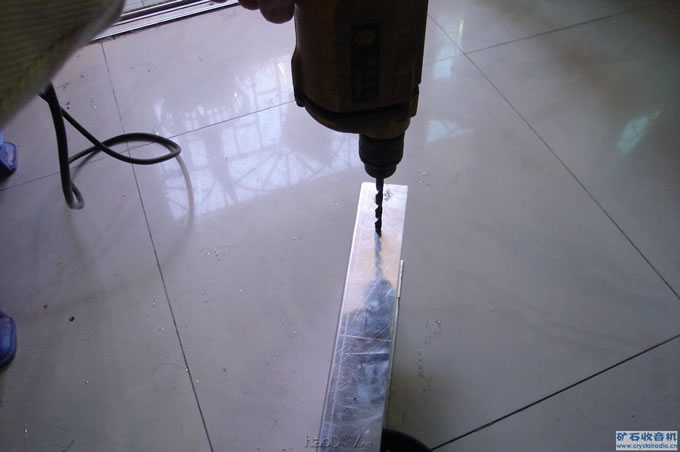

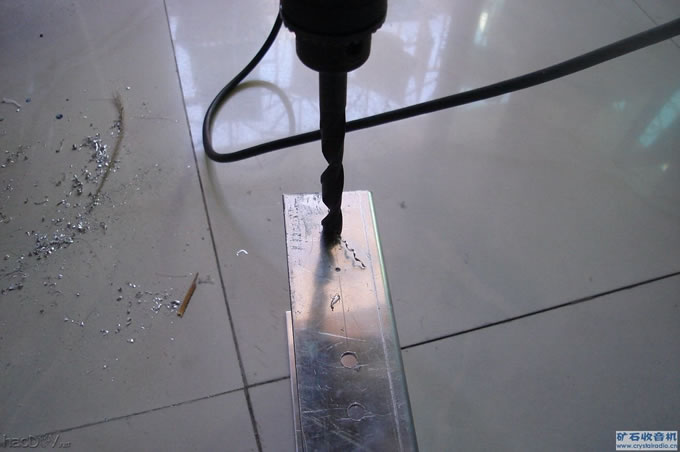

这是春节DIY的小胆机，电路是进修老师设计的6N2推6P15，个人感觉听音乐不错，声音清晰，距喇叭5公分处听不到交流声。底板请装修店压制后自己用一把手电钻和一把扁锉加工而成，铝底板厚度2mm，尺寸：45x120x270mm。电源变压器自绕，86片2.53X4，输出变压器也是自绕，66片2.2X3.2，次3夹初2绕法。上个图吧。做的不好让大家见笑了

照片 diban-1.jpg (126.07 KB, 下载次数: 156)



我DIY的N2推6P15电子管小胆机功放





我DIY的N2推6P15电子管小胆机功放





我DIY的N2推6P15电子管小胆机功放





我DIY的N2推6P15电子管小胆机功放





我DIY的N2推6P15电子管小胆机功放
