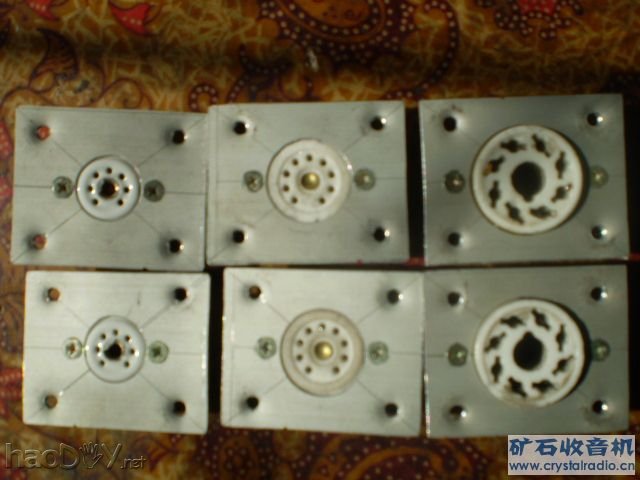

转换板小7脚、小9脚、大8脚转换板来了！！！安装尺寸一定要精确、不然的话与机壳连接要出麻烦！！！全部用划规分割划线（保证精度）！！！ 板子是用机壳底部切割下来的2块料、包括电源转换板也是、4个安装孔是在1mm厚的铝合金板上直接手工冲出3mm的翻孔后（这是我的小窍门、金属薄板均可应用此法、比用自攻钉连结可靠得多）用M4的丝锥攻丝而成、这样就不用螺丝帽了、在机壳上方可以直接拧紧！！！ 知道用什么冲翻孔吗？？？ 转换板.JPG (43.15 KB, 下载次数: 84)
牛的骨架在网上也看了些“单端输出牛成品”搭上眼的死贵、价格低的看不上眼（铁芯太小）了、虽说自己太懒（20多年来也绕牛无数了、人老奸、马老滑？？？ ）、不爱绕牛（我弟弟答应绕、但看我要求抽头多、其实也就是0-2.5K-3.5K-5K怕我不满意）没办法、还得自己绕了！！！哎！！！真的不爱绕呀！！！管子上机实体图（包括我收藏管子的图）灯光现场伪造进行中！！！ 那就先看看“6块瓦的牛骨架”吧！！！ 我用的全是拆机的“绿色环氧树脂板”元器件好多、电阻全是大红袍、无极电容全是CJ40、三极管全是“摩托罗拉原装管”好版呀！！！ 多年的钳工生涯、养成了我注重划线精度的毛病（其实也不能说是毛病）划线是基础、划线精度不够（或不准）后面的活儿就没法干了！！！ 变压器骨架划线.JPG (54.96 KB, 下载次数: 85)
关于环氧树脂版我用的玻璃（记住是玻璃纤维的）纤维环氧树脂板1.5mm厚、做牛骨架我感觉有些厚了！！！厚有厚的好处呀！！！划线的时候是按照一个骨架下的料（注意划线的尺寸和精度、涉及到板厚的时候取0.75mm）、开料到尺寸后、用壁纸刀（美工刀）千万注意安全  ！！！一劈两半（0.75mm的厚度）哈哈、一对骨架出来了！！！锯料过程略、看效果吧！！！ (责任编辑：admin) |
