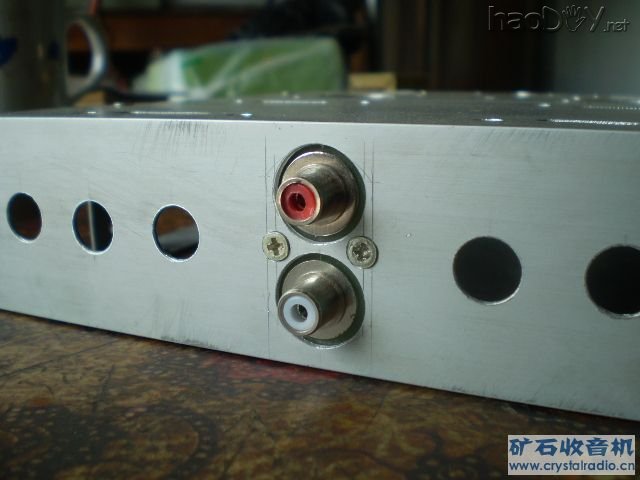

绿色半透明的环氧树脂版漂亮呀！！！可惜看不见！！！  喇叭的端子孔圆吧！！！一次成型的免二次加工！！！ RCA.JPG (36.07 KB, 下载次数: 78)

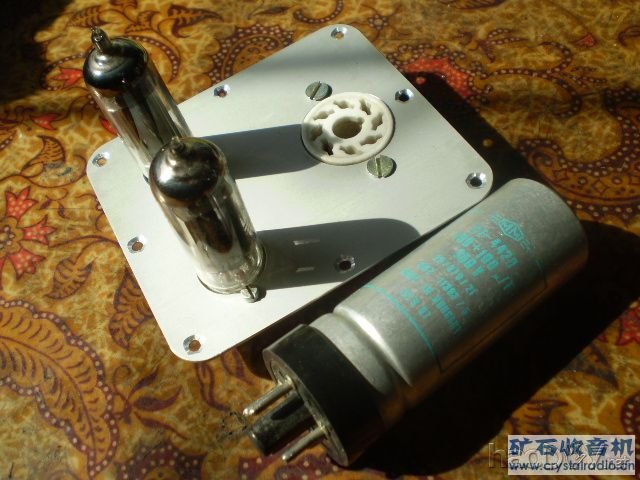

电源转换板之电容后面的组合电容（2*100uF）安装脚是直接焊接在电路板上的、我懒得刻板腐蚀、一榔头砸烂了个6P3P用他的8脚座与电容相连、哈哈！！！浑然天成与原装无二！！！今后再砸他几个大8脚管子、换上其他牌子的电解、方便呀！！ 大八脚电容.JPG (58.75 KB, 下载次数: 81)

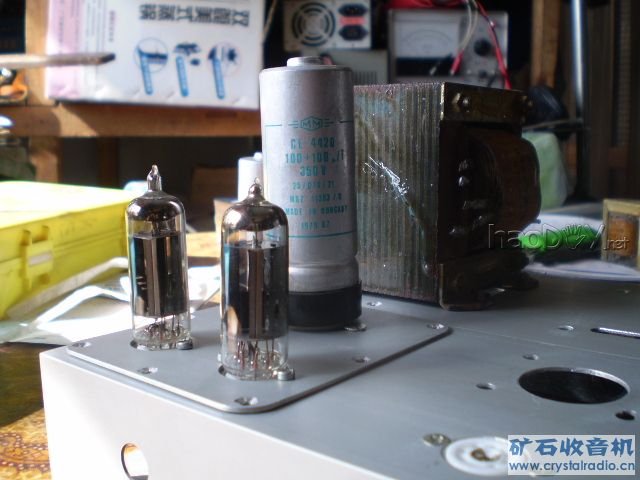

电源转换板之2第二个登场的是5Z2直热整流管、可以提供125ma的电力输出！！！换5Z3的话、可以提供250ma的电路输出！！！（要另加热丝牛、安装位置给留出了、电源牛的底下就是） 后面的电容是一对组合电容（150uF+30uF）、自带18mm的安装螺丝（外壳是负极）电容装上转换板后我才发现、也可以说直到今天才知道、各位也要注意了、“铝合金门窗料的表面竟然是绝缘的”  ！！！18mm的一对安装孔已经钻好了、没办法只好将转换板又通过螺丝卡在环氧树脂版上、二次定出中心、用划规划破铝合金板的表面氧化层、与电容的底部总算连通了！！！ 5Z2电源板.JPG (44.3 KB, 下载次数: 90)
