成品即将诞生

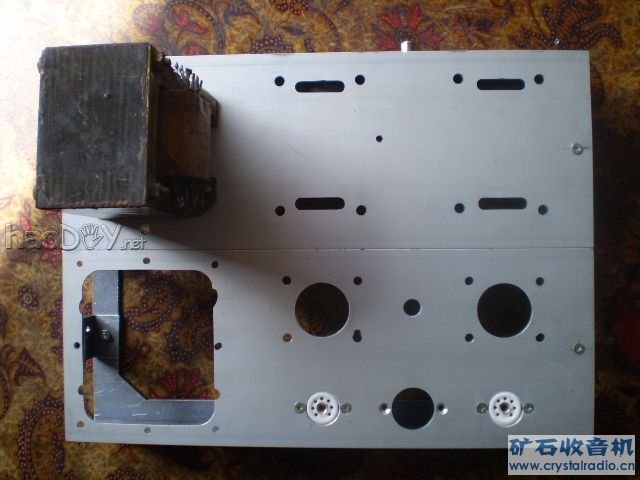

钻“管座孔”的过程没拍照、就是用“开孔器”钻、直接上成品吧！！！

有必要提及下开孔器尺寸选用问题：

小7脚管座用15mm的就行、安装孔位22mm

小9脚管座用21mm的就行、安装孔位28mm

大8脚管座用26mm的就行、安装孔位34mm

奏乐！！！闪亮登场！！！


通吃7、8、9以及平板5脚管、身形百变小单端胆机壳制作

RCA端子为了与机壳绝缘隔离、用电路板废料做了个小版、通过2只3mm的沉头螺丝与机壳连接！！！
(责任编辑：admin)
