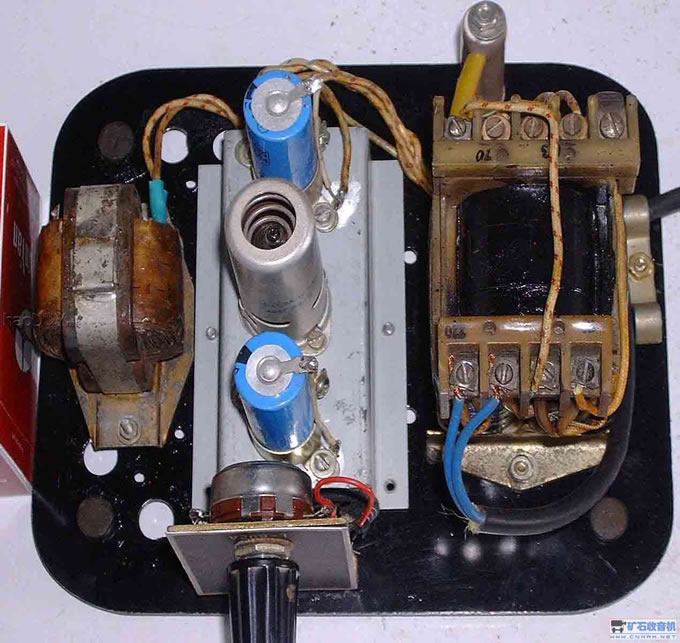

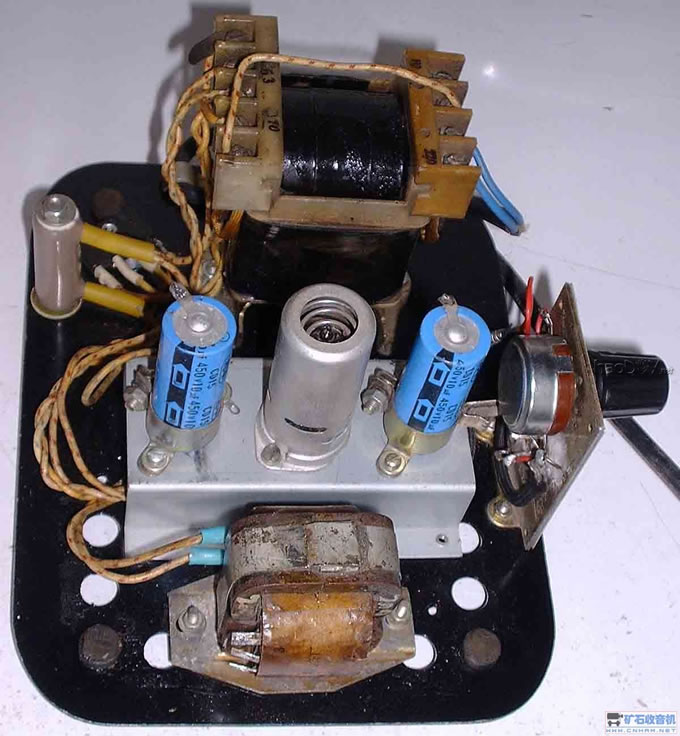

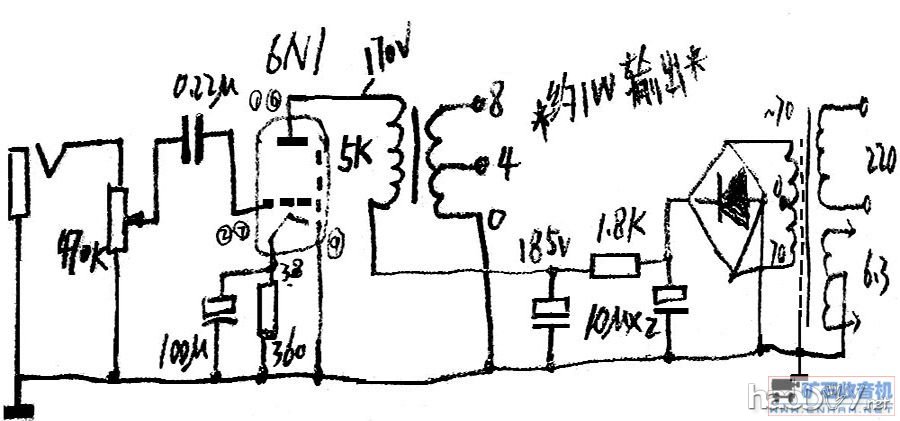

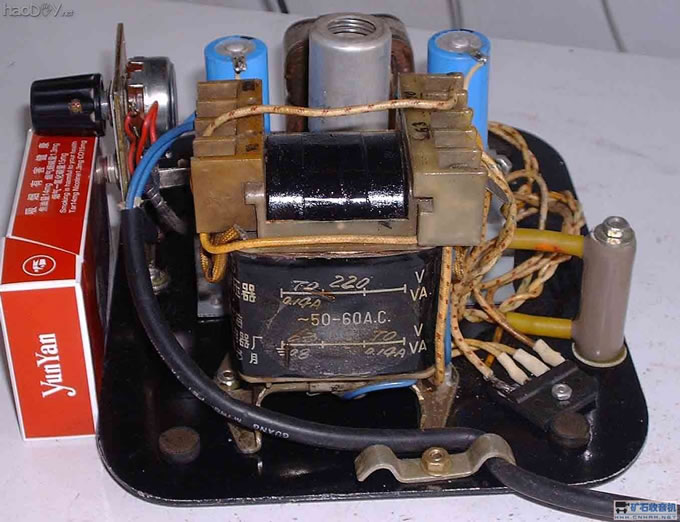

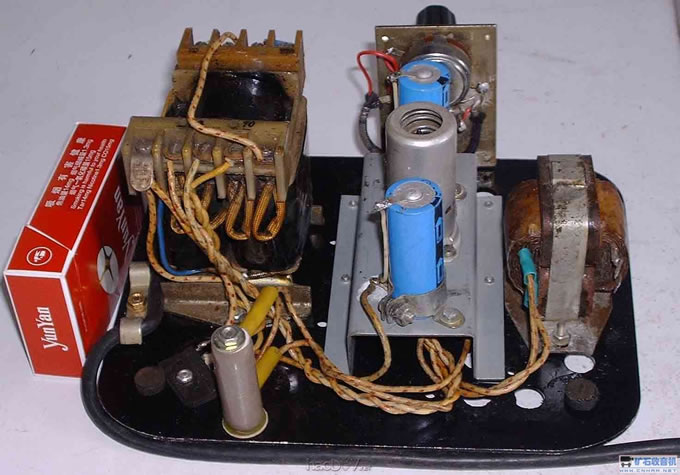

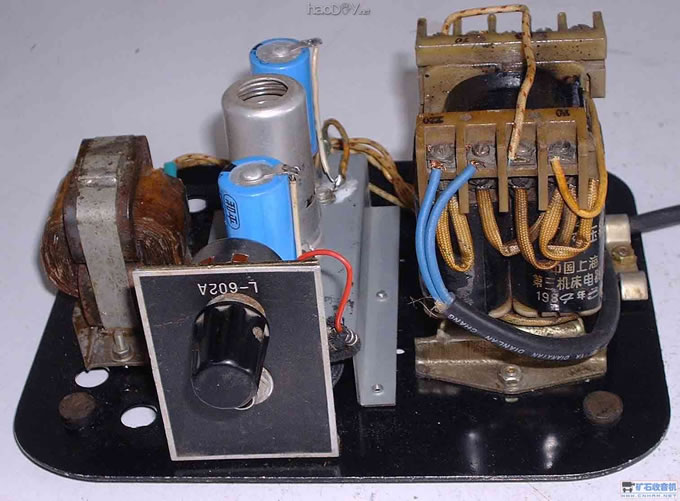

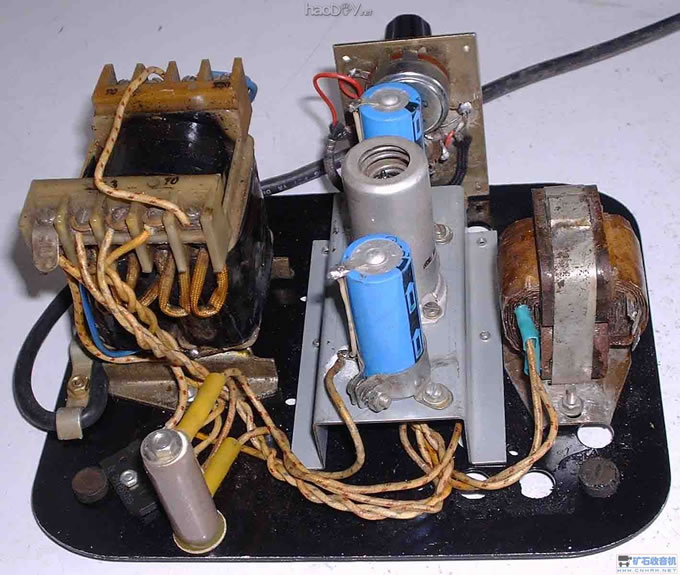

      历时两天，6N1小胆放成功了。双70V串联全桥整流，6.3V绕组中心接地。 ①零件不多：电阻3个（1.8K、360Ω、470K），电容4个（10μF/450VX2、100μF/25V、 仅用一个0.22μF红WIMA ） ②牛牛：电源小C牛（70V-0-70V、6.3V/0.8A）、输出双C小牛（0-5000Ω、0-4-8Ω） ③胆管：6N1并联输出 ④底版为老电话铝底版+U型钢板组合而成，调整、拆卸方便；接线全部使用老纤维外包阻燃线 ⑤设计、取材思路：就地取材，越简单越好，无负反馈，输出牛初级未并联1000-4700PF电容 试听结果：直接接入有声卡输出，接Φ20CM的8Ω/3W老喇叭声音较洪亮，音量最小无交流声，音量最大一米内可听到电子管电路特有的沙沙声...  1、此不成熟手工纯粹是为了利用那个70+70V的小C牛，而且6.3V才0.8A，灯丝电流限制，不然早就玩6P14了 2、此单管设计是为了直接更换6N6（将阴极电阻加大至2.2K），结果输出功率没有明显提高... 3、由于使用双3极管，还可方便于修改成半个放大，半个推动的小功放... 4、利用6N1的原因是参考自老广播录音机635的单管6N1推挽输出~ (责任编辑：admin) |
