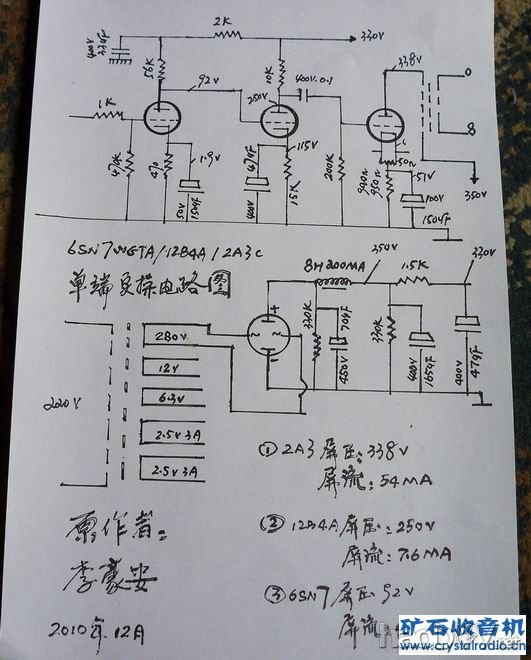

以下是这次实操的电路图~所有工作点在工作状态实测的~如有兴趣的朋友可尝试一下……


结语：
1：这次制作前胆选择了6SN7WGTA作电压放大~主要是取之韵味吧~其他电路是沿着我些300B电路而成的…
2：整机全部采用交流点灯~接8欧实测交流低噪声低于0.8MA
3：此机虽说是功率不大~但控制力和音色方面我是比较满意的~（个人风格吧）

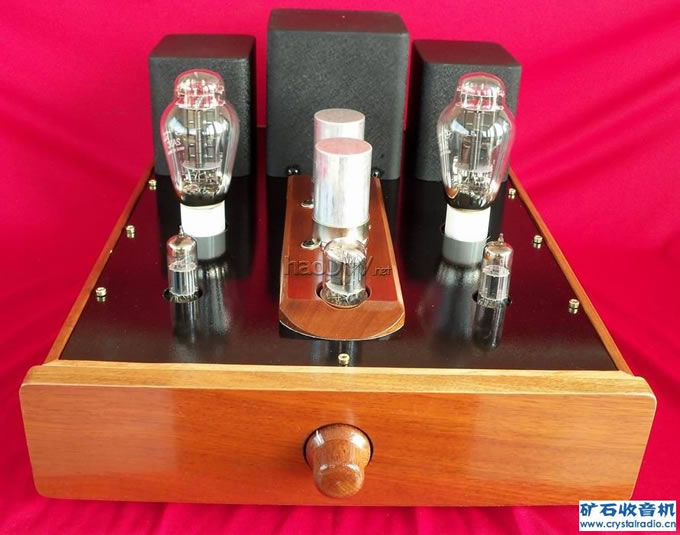

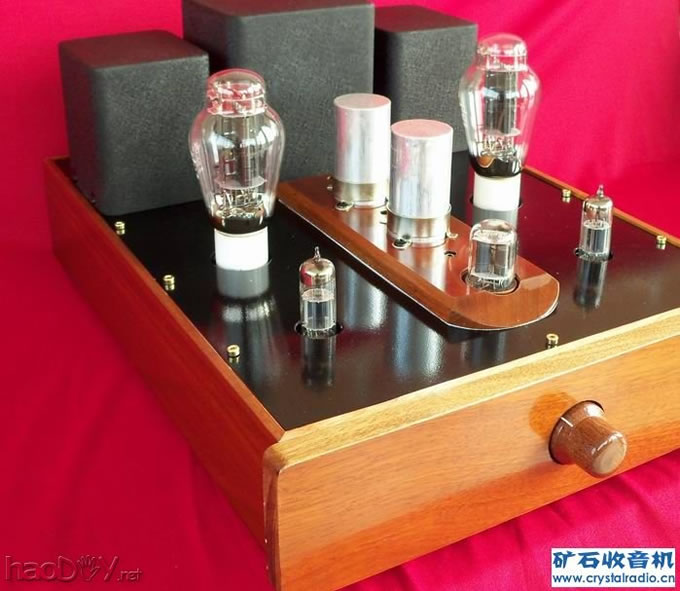

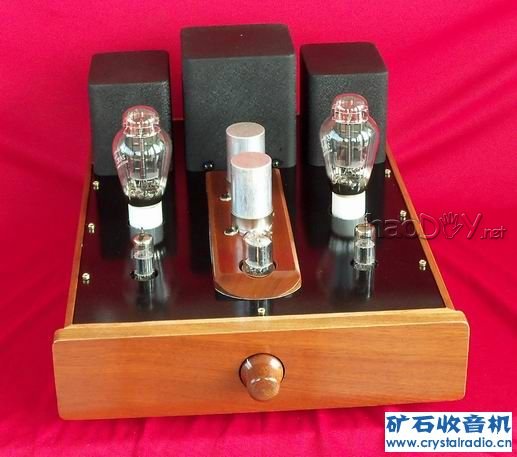

在这次机箱2A3胆机制作中~可以说是苦中尝乐~从中也学到了很多实用的知识~至于音色嘛~在此就不多说了~就用两字形容吧：惊喜！ (责任编辑：admin)
