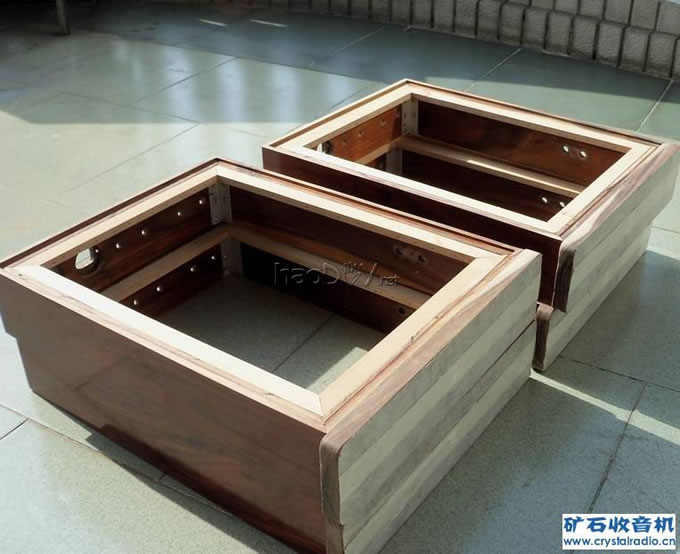

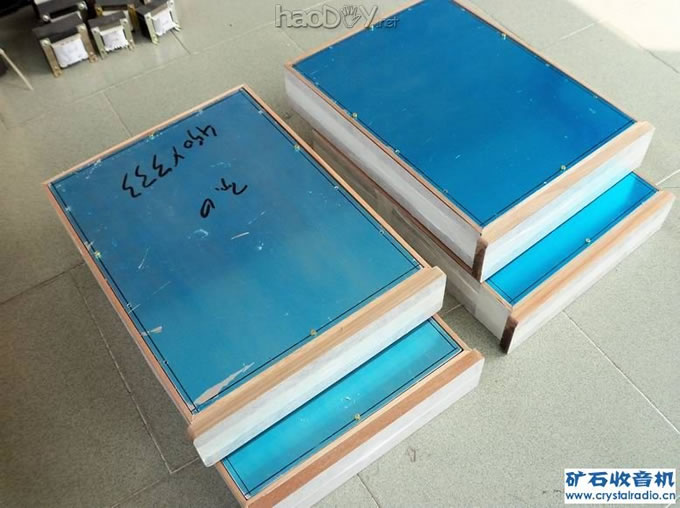

好啦……机箱已经准备好~接下面就是2A3C胆机的装配过程……

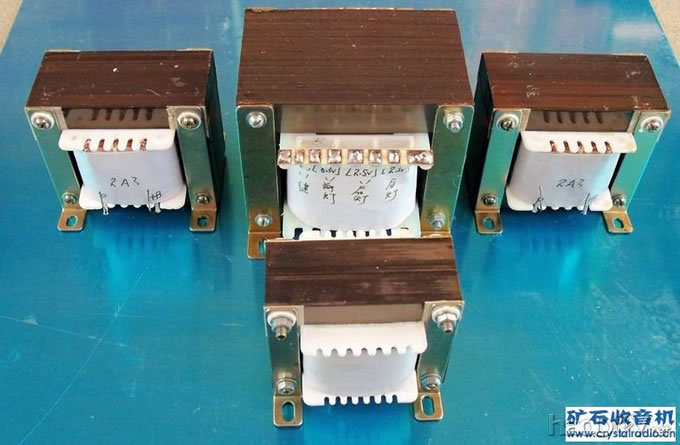

此次使用的全部牛类工作点：
1：电源牛：1：0~260v~280V~300V（主电源此机使用280V档~）
           2：双2.5V3A（独立灯丝线组2A3所用）
           3：12V（高压电路延时电路使用~只用在前级~2A3直热管无需用延时）
                    4：6.3V前级推动管灯丝所用
2：输出牛：3.5K*8欧
3：扼流圈：200MA8H


此次所用的胆管：美国6SN7WGTA（电压放大）美国RCA12B4A（推动级）曙光2A3C（功率输出）


以下是这机内的基本布局~~这次使用多种耦合电容选择~包括：蒙多福~VQ~苏伦~红美人~等等…最后还是用上我常用的乐声
