刚刚完工的6n1+6P3P(6l6)电子管甲类胆机功放_haoDIY_音响电子电脑科技DIY小制作发明

6P3P甲类功放基本上大家都做腻了，电路也无非这般如此，但是DIY的精神就是开心为主，所以本人还是再炒6P3P的旧饭。这次的电路形式依旧是我自己关起门来瞎想，电路图见后面的图片，电路才用6N1进行了两级放大后给6P3P做甲类输出，6N1第一级主要做电压放大，第二级做推动，这次我用两级放大的原因在于我觉得很多常规的一级电压放大形式在总体声线上有点内虚，总感觉高音飘渺低音没有底气（个人感觉），经过N多时间的乱想以及和本坛海河版主的探讨之后，我觉得照成这些感觉的主因还是一级电压放大驱动形式的本身输出特性引起，所以此次DIY大作就是要看看这一结论是否站得住，也就因此有了这个电路。

都是道上中人，看了电路大家都明白的，不说了上图










#p#分页标题#e#






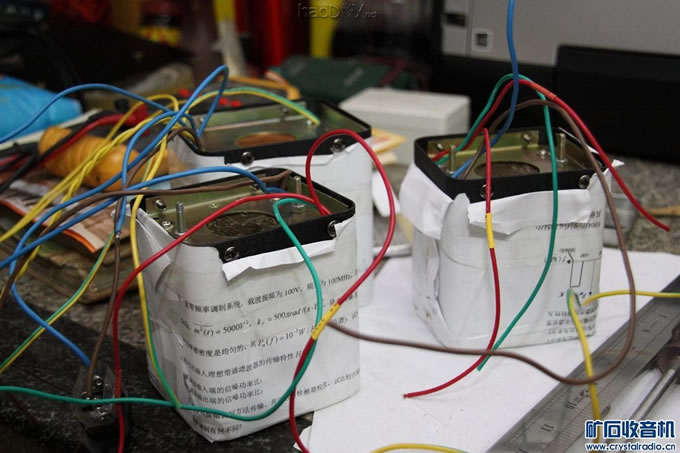

7 三牛.JPG (147.21 KB, 下载次数: 2)

7 三牛.JPG

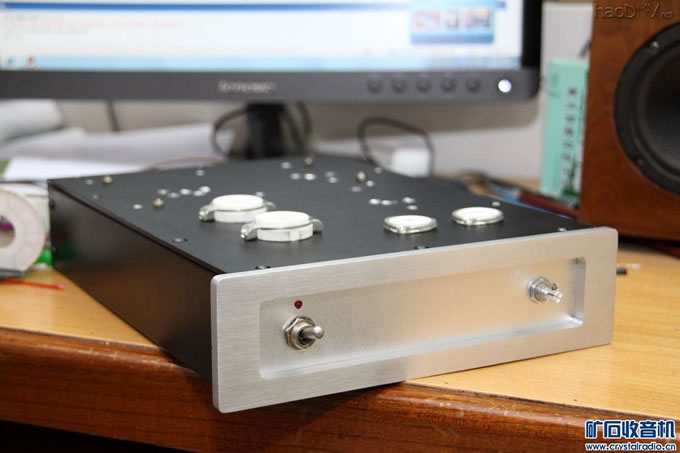

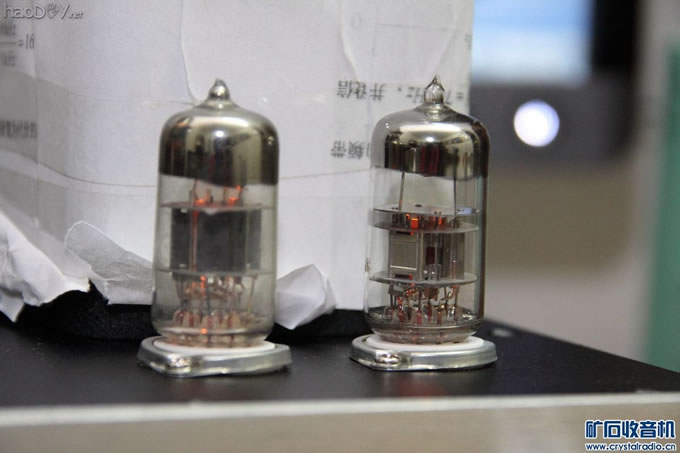

8 最简外观.JPG (111.35 KB, 下载次数: 2)

8 最简外观.JPG

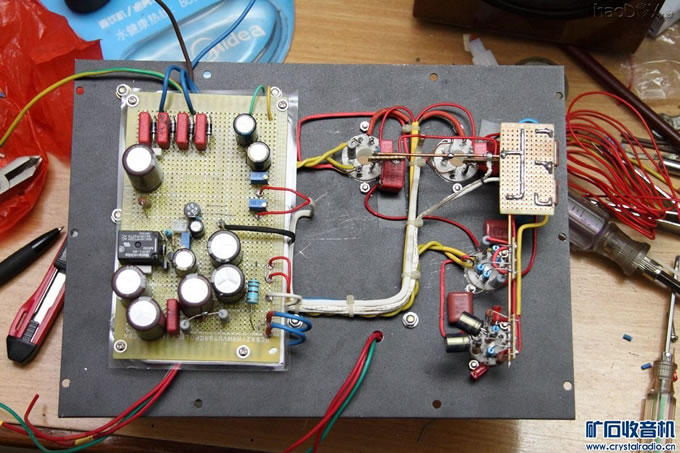

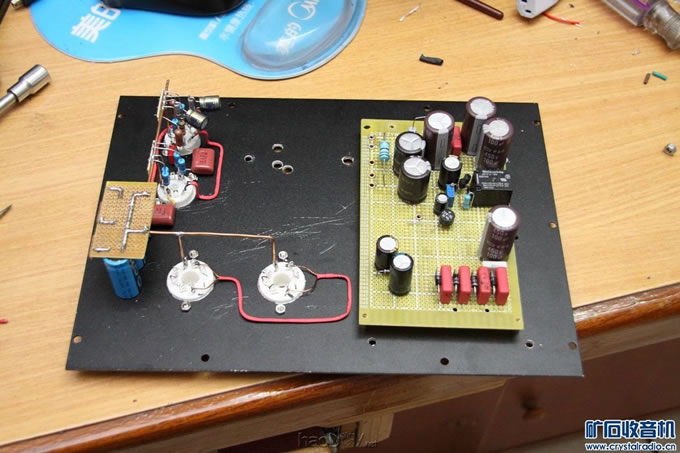

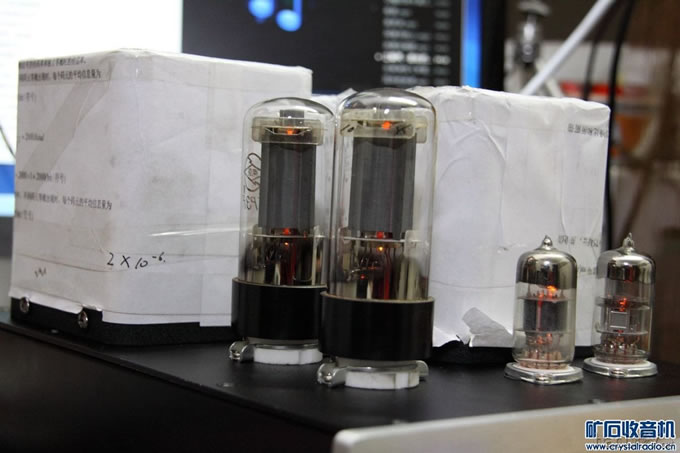

9初步胆管布局效果.JPG #p#分页标题#e#

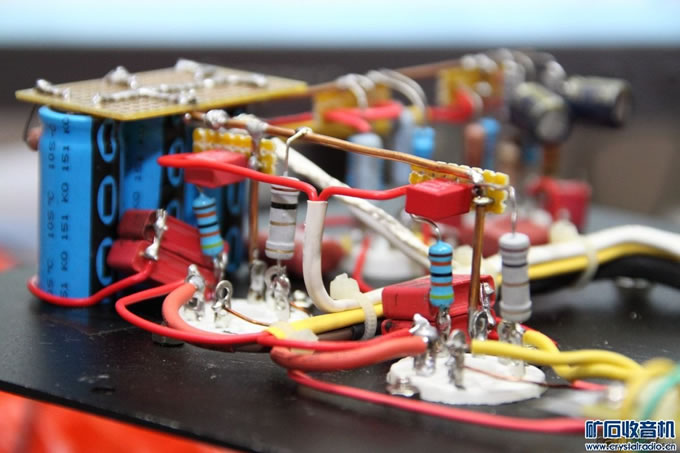

10 功率管搭棚细节.JPG (131.82 KB, 下载次数: 9)

10 功率管搭棚细节.JPG

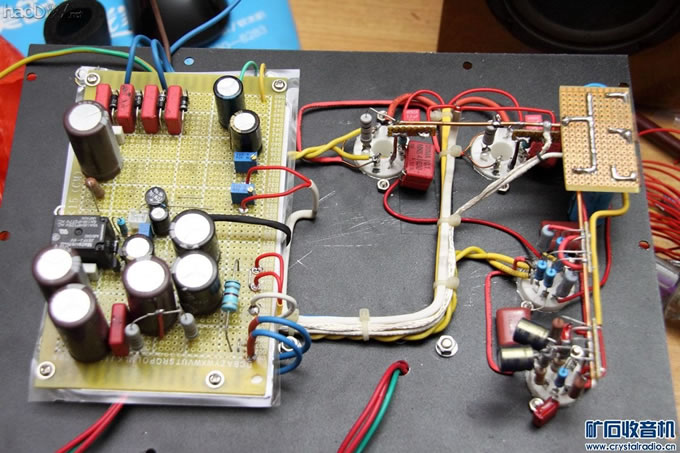

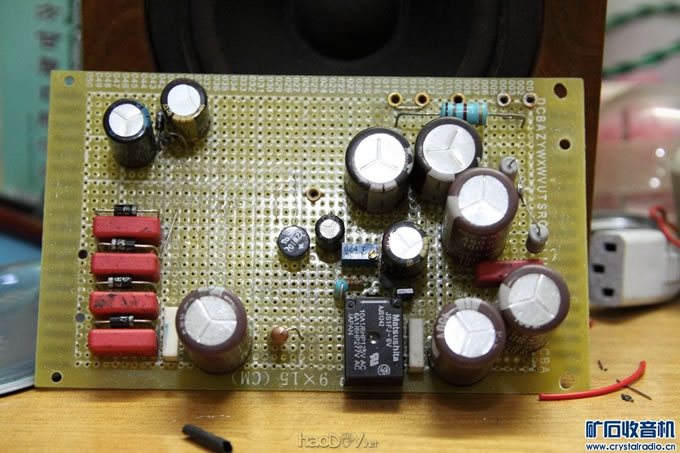

11 布线完毕.JPG (201.35 KB, 下载次数: 7)

11 布线完毕.JPG

12 布线修整.JPG (220.59 KB, 下载次数: 1)

12 布线修整.JPG

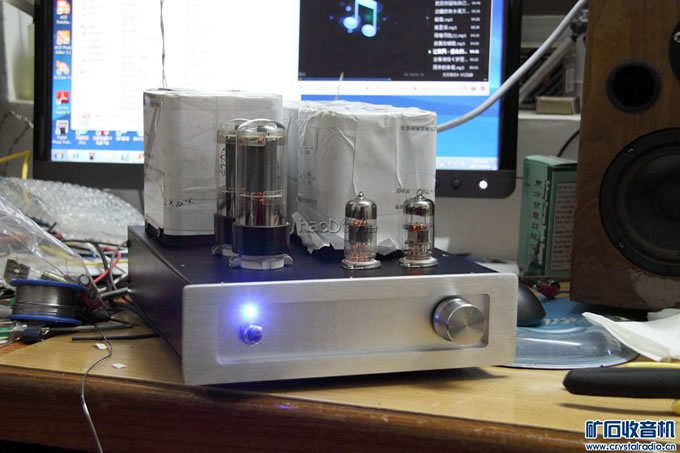

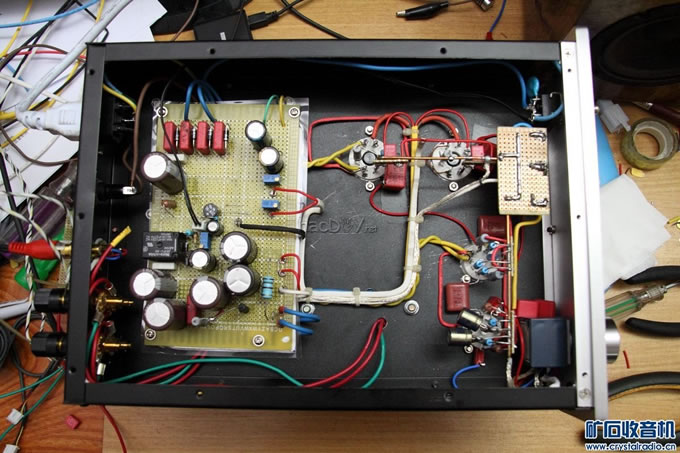

13 安装机箱.JPG (196.63 KB, 下载次数: 9)

13 安装机箱.JPG



#p#分页标题#e#





6N1X2 6P3P功放主电路.jpg (358.65 KB, 下载次数: 33)

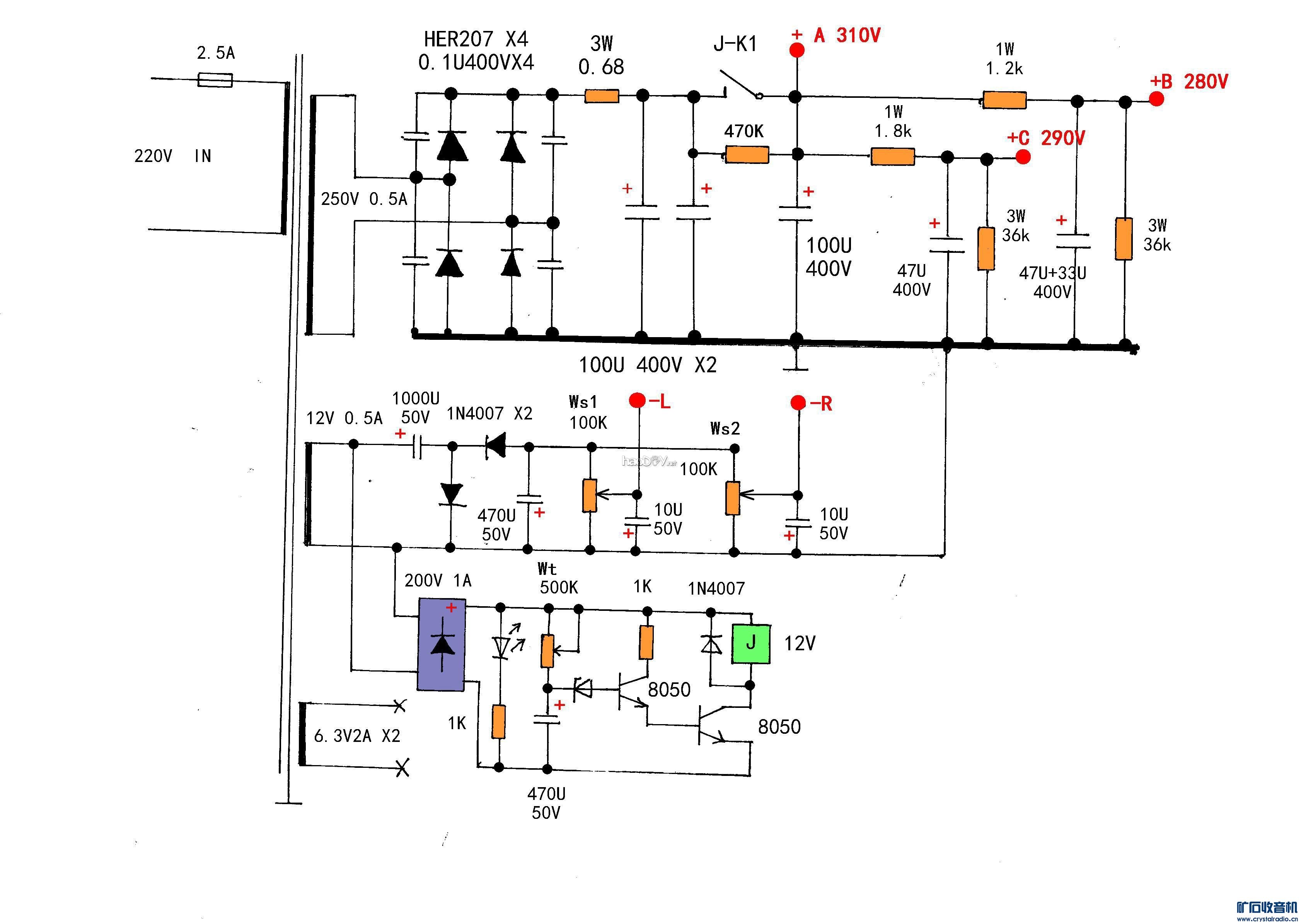

6N1X2 6P3P功放电源.jpg (441.98 KB, 下载次数: 30)
