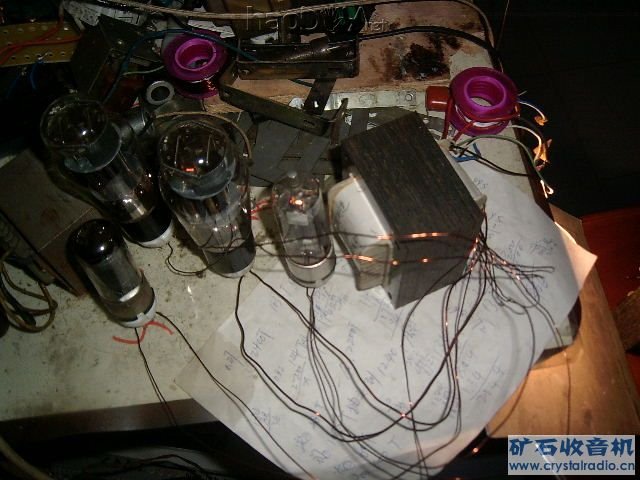

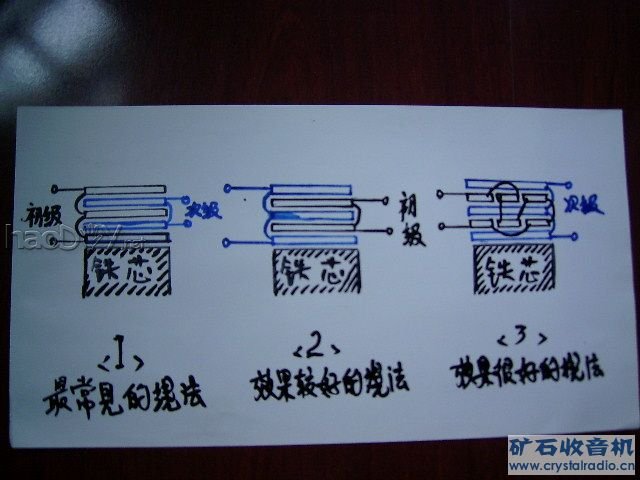

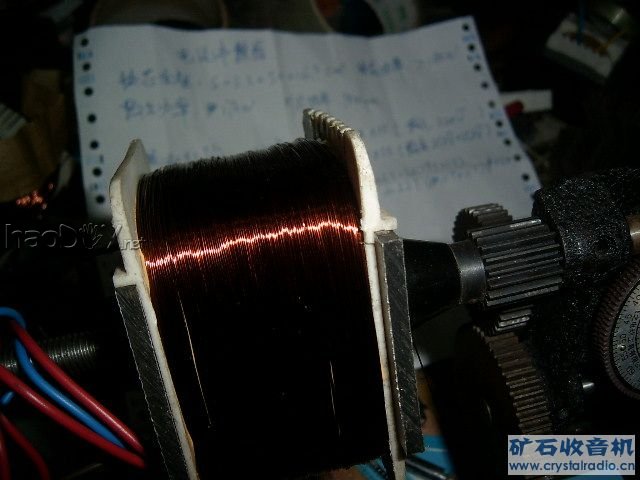

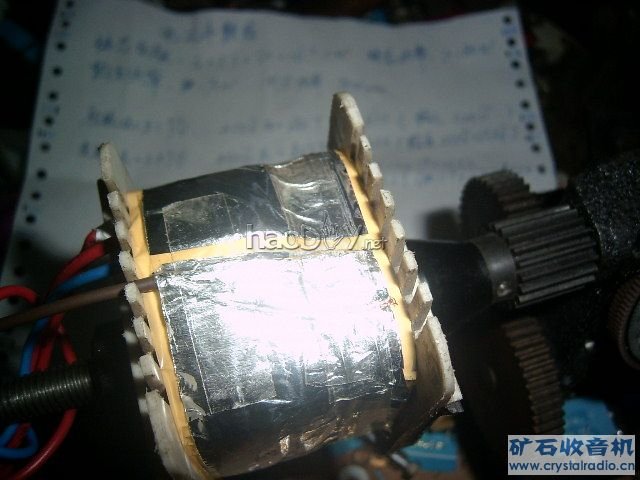

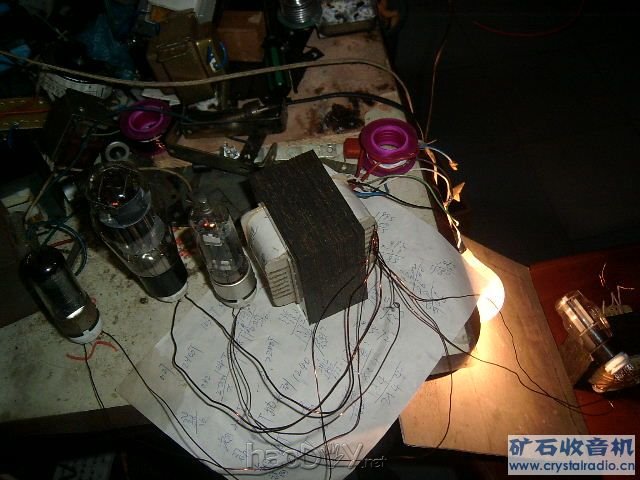

定的掌握了，你这时就可以绕电源牛了，绕法与排线与电感器是一样的，与绕电感 器不同的是，电源牛每绕一层后要加一层绝缘材料做层间绝缘，初级高压绕组绕好 后要用绝缘材料绕三层做级间的绝缘，制作静电屏蔽层，再加级间绝缘，再绕次级 高压绕组。此间绕完后再加级间绝缘后再绕灯丝绕组。注意的是灯丝绕组虽可以不 要层间绝缘，但不同灯丝绕组要级间绝缘，特别是要用“胆管”整流或缓冲的电路 ，这个级间绝缘是不可少的。 制作静电屏蔽层。  绕制次级绕组。  电源牛制作好经测试后还要通电试验，以检验在带满负载时的工作情况。至少应工作一小时，温度在正常的范围。   当你绕好了电感器（电感牛）、电源牛后，这时你对排线、处理层间和级间绝缘的方法已经掌握了，这时再来绕制输出牛已就不是难事了。输出牛绕法同电感器、电源牛不同在于－－－输出牛是要将初级和次级要分层分段来绕，其目的就是要减小分布电容对高频的影响。理论上来讲所分层数段数越多效果也越好，但事物往往不是绝对的，过多的分层分段反而使得输出牛得高频指标劣化。这是因为过多的分层分段会使输出牛的接构体积较大，较大的体积会带来较大的漏感。因此过多的分层分段是不利的，适当的分层分段对输出牛的电感量、分布电容、漏感带来好处，也使得输出牛在绕制工艺上变得方便。下面是几种输出牛的结构图。  所有的牛做好测试完后都要进行防潮浸制处理，但输出牛的浸制比较特殊。有证据显示输出牛浸制后分布电容会加大，我的做法是在绕好输出牛外层绝缘纸上刷几层绝缘漆，烘干后趁热用环氧树脂将其线包缝隙处封固 三：铁芯和线材的选择 做好牛就离不开好的铁芯和好的漆包线。 １９００年左右，经研究发现在铁中加入少量的硅或铝可大大降低磁路损耗，增大导磁率，且使电阻率增大，涡流损耗降低。经多次改进，用０．３５ｍｍ厚的硅钢片来代替铁线制作变压器铁芯。 (责任编辑：admin) |
