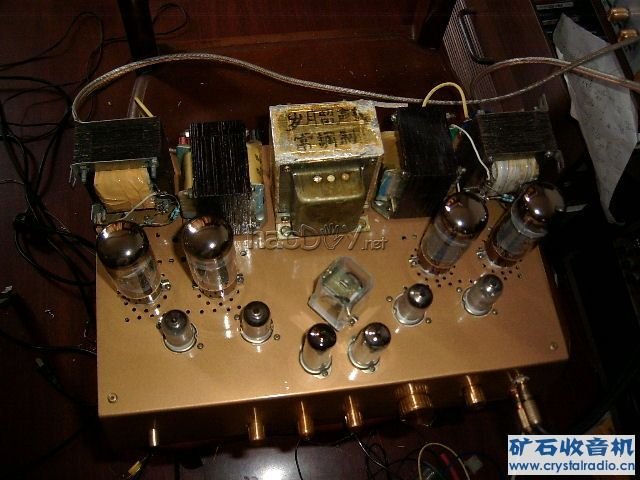

DIY音色优美的胆机一直是胆友们的梦想，但机箱和“牛”的制作一直是困个 扰胆机DIY的瓶颈。下面就我个人在DIY胆机时的心得，同大家谈以谈如何自己打造 自己心怡的胆机。 一：如何自制机箱 DIY胆机首先要有一安装“胆管”和一群“牛”的底盘，这就是我们常讲的机 箱。简单的可用“U”型铝合金材料先做一框来当基座（座成“口”型），再用二 块2mm左右的铝板做上（天板）下（地板）二板，上板用螺钉或铆钉固定，在上板 上根据：“火牛、输出牛、胆管”等位置开孔（口）后，经打磨后上漆。晾干后就 可使用了。这种方法简单没有宽大的折边，制作较为简单，唯外观稍差。当然也可 用加装前面板和侧面板来美化装饰。     还有一法稍复杂些，做法大同小异，也是要先 做一框来当基座，但做成“U”型的三个边就行了，再用一铝板做面板，做法是先 画线，再用切割机将铝板裁好，将要弯折的线用刀刻一下。然后用刀和石工斧在线#p#分页标题#e# 上宰出痕迹。再弯折所需要的角度。最后再铝板上打孔用抽心铝铆钉铆在“U”型 基座上就行了。然后再根据“火牛、输出牛、胆管以及开关”等位置开孔（口）后 ，经打磨后上漆，晾干后就可使用了。当然做机箱的材料也可用不锈钢等材料，但 你要看是否是自己加工方便。       二：如何绕制变压器 变压器被发烧友称之为“牛”。“胆机”中常用的有电源变压器（电源牛）、 灯丝变压器（灯丝牛）、电感器、输出变压器（输出牛）。如何绕制是制作胆机的 成败的关键，但绕牛也不是什么高不可攀的技术。这几种“牛”以电感器绕制最为 方便，输出牛绕制难度较大一些。制作时可采取先简后难的步骤，即先绕制电感器 ，在骨架上一层一层的绕，线要尽量排整齐。电感器做好后，你对排线的技巧有一 #p#分页标题#e# 定的掌握了，你这时就可以绕电源牛了，绕法与排线与电感器是一样的，与绕电感 器不同的是，电源牛每绕一层后要加一层绝缘材料做层间绝缘，初级高压绕组绕好 后要用绝缘材料绕三层做级间的绝缘，制作静电屏蔽层，再加级间绝缘，再绕次级 高压绕组。此间绕完后再加级间绝缘后再绕灯丝绕组。注意的是灯丝绕组虽可以不 要层间绝缘，但不同灯丝绕组要级间绝缘，特别是要用“胆管”整流或缓冲的电路 ，这个级间绝缘是不可少的。 制作静电屏蔽层。  绕制次级绕组。  电源牛制作好经测试后还要通电试验，以检验在带满负载时的工作情况。至少应工作一小时，温度在正常的范围。   当你绕好了电感器（电感牛）、电源牛后，这时你对排线、处理层间和级间绝缘的方法已经掌握了，这时再来绕制输出牛已就不是难事了。输出牛绕法同电感器、电源牛不同在于－－－输出牛是要将初级和次级要分层分段来绕，其目的就是要减小分布电容对高频的影响。理论上来讲所分层数段数越多效果也越好，但事物往往不是绝对的，过多的分层分段反而使得输出牛得高频指标劣化。这是因为过多的分层分段会使输出牛的接构体积较大，较大的体积会带来较大的漏感。因此过多的分层分段是不利的，适当的分层分段对输出牛的电感量、分布电容、漏感带来好处，也使得输出牛在绕制工艺上变得方便。下面是几种输出牛的结构图。  所有的牛做好测试完后都要进行防潮浸制处理，但输出牛的浸制比较特殊。有证据显示输出牛浸制后分布电容会加大，我的做法是在绕好输出牛外层绝缘纸上刷几层绝缘漆，烘干后趁热用环氧树脂将其线包缝隙处封固 三：铁芯和线材的选择 做好牛就离不开好的铁芯和好的漆包线。 １９００年左右，经研究发现在铁中加入少量的硅或铝可大大降低磁路损耗，增大导磁率，且使电阻率增大，涡流损耗降低。经多次改进，用０．３５ｍｍ厚的硅钢片来代替铁线制作变压器铁芯。#p#分页标题#e# 近年来世界各国都在积极研究生产节能材料，变压器的铁芯材料已发展到现在最新的节能材料——非晶态磁性材料，非晶合金铁芯变压器便应运而生。使用非晶合金铁芯制作的变压器，其铁损仅为硅钢变压器的１／５，铁损大幅度降低。 由于同一材质下，更薄的铁芯的铁损更低，铁心的反应时间更短，故此一些使用较薄的铁芯的输出牛的高频更加亮丽、速度快、干净利索。由于现在不是音响的黄金时代，尤其胆机经过一段时间的没落，使得许多优秀的电子管厂和胆机音响公司相继关闭，我们的选择余地并不是很多。但随着科技的不断进步，为其他领域生产的高素质的线材和铁心，为我们输出牛的制造提供了良好的材料，例如Z11等一些铁心。 含硅取向、无取向使用频率：50---1000 饱和磁感应值 2T。铁镍合金使用频率20--20000 饱和磁感应值0.7----1.5T。铁基非晶和金 使用频率 50----10000 饱和磁感应值 1.6T。可以看出，各类铁心的应用局限。 含硅铁心的高频响应能力差，是他的弱点， 合金的应用频率宽，但是过载能力差，价格昂贵。现在新型的含硅铁心的应用频宽得到了有效的扩张，例如取向0.22MM的冷轧铁心是做输出牛的极佳选择。 其实人的听音规律决定了铁心的声音同一材质的铁心，不同的片厚，有不同的铁损，高频部分的铁损差别尤其大，也有不同的铁心反应时间（其他的参数暂时不讨论），铁损对各频段的能量、铁心反应时间对声音的速度具有决定性的影响，各种参数相互的影响，就决定了一个铁心声音风格走向。 我们经常对比同一参数下，例如频响曲线相同，分布电容等参数也基本相同，为何用0.5的片和0.35的片，声音相差如此之大。 C形铁心 C形铁心一般较薄，铁损小，对高频尤其有利，铁心响应时间短，声音速度快、干净。整体特点高频好，通透，利索，音乐感较好，但由于高频的拉升，中低频感觉会偏薄。 H18片 H18是无取向、热轧片，市场上常见的有0.35和0.5片，其中高质量的有新日铁的0.27MM的，一般不向中国大陆市场销售，主要的客户是欧美和本国。国内的武钢的质量也不错。根据新日铁的资料显示，H18的饱和磁通量15000，一般在实际中使用10000，或者更低为8000。该铁心做输出牛声音柔软，速度慢。 Z11片， 新日铁公司的资料显示最大磁通量高达18000，实际中一般可取12000--15000，这种片最好的是片厚为0.2MM，这是目前我们能够购买到较为好的作输出牛的铁心。 Z11是取向硅钢片，损失小，未退火的片作输出牛高频突出，明亮，速度快。经过900度真空退火的片，有效消除了剩磁，需要娇化磁力低，磁性能强于未退火的片，同一规格下，相同的圈数时有更大的电感量，1K的波形失真和衰减有明显的改善。退火片作的输出牛中频和低频的厚度、纯度明显优于未退火的片，但是速度稍慢，高频阴柔，对于追求亮丽的高频，建议不要退火。 漆包线就市场较易买到的国产线： 低温线：耐温125---135度 70--75/公斤 纯度一般。高温线：耐温155---195度 75--80元/公斤 纯度较高 超高温线：耐温220度左右。纯度最高 售价一般 110元/公斤左右 纯度最高。超高温线手感柔软。一般大厂生产的质量有保证。建议输出牛用这种线，当然你也可以根据自己的情况用进口线。 四：输出牛的电感与漏电感 理论上说电感越大越好，漏电感越小越好。增大电感无非是加大铁芯，增加绕线圈数，提高铁芯的导磁力。但大铁芯和圈数多又加大了分布电容，所以是一对矛盾。问题是我们在设计输出时，要正确考虑所需的电感量，例如2A3,300B等低内阻直热三极管单端牛，往往作15H左右初级电感量其低频响应就已经很好了，过分追求电感量实无多大意义。关于漏电感到是要好好去思考，对于全频单元要简化输出牛绕制工艺的话，可根据单元的自身电感设计对应高频响应所需的漏电感。这样考虑的话往往漏电感较大，绕制好操作，但此牛的通用性不强。理想的还是漏电感越小越好，如果漏电感设计不当其与喇叭音圈电感相互作用，会造成高频过分犀利，削弱了低频的听感。对于一般情况（包括多单元音箱）如果输出牛漏电感大的话，可用负反馈或次级接电阻校正，当然我们还是希望漏电感越小越好。小的漏电感必须要精湛的设计和绕制工艺，它需要初次级线圈截面对合良好，窗高要尽量利用，气隙不要过大 五：胆管与电路选择 胆管的选择很重要，应根据你个人对输出功率的大小、音色、外形的喜好结合自己的经济能力来选择。我个人认为装机不要装输出在5瓦以下的机子，装个输出在6瓦最好输出是在15瓦左右的机子比较好。 输出在6瓦左右的机子管子管子选择有很多，如6P3P、6L6、6P13P、EL34A、FU-7等。 输出在15瓦左右的机子管子管子选择有KT66、KT88、FU-29、FU-33、EL156等。也可采用并联的方式。如用二只EL34并联输出15瓦左右。管子的好坏并不完全在于管子的价格上，有些管子价格是人为炒作的，并不是管子的本身加格。6P13P就是一价廉物美的好胆。 前放管和推动管选择余地很大，6N系列的、6J系列的都有。如6N1、6N2、6N3、6N4、6N6、6N11、6J1~8等。6F1、6F2也是很不错的好胆 胆管的结构不同，就决定了胆管的音色的取向的不同。一般来讲三极管的音质好失真低，音色中规中矩。束射四极管音色粗狂低频冲劲大，唯高频稍差。五极管音质通透高频清秀，低频唯略显不足。 因而可以简单的讲，选择胆管就是选择音色的取向。这就要看你自己的喜好了，对管子的喜好就不能人云亦云了。试想当你并不喜欢五极管的音色，而你这时你偏偏又选择了五极管来做机，会有什么结果呢？ 管子选择好后就是电路了，如果说选择管子是选择音色的取向，那么选择电路就是做机能否成败的关键了。 “世界上没有不好的管子，只有不好的线路”。这句被胆友爱好者常挂在嘴边的话带有真理的一些普遍性，但不是绝对的。有胆友爱好者常常会这样问：“同一个线路为什么别人装出来效果很好，而我自己装出来效果却很差呢？”。常见的几个原因就能造成这种现象。1》胆管的离散性，没有二个性能完全一样的管子。2》装机布线时所带来的分布电容和电感的不同。3》输出牛结构不同所带来的结构上的损失。所以我们在装机时要考虑这些因数，最好的办法也是最为简单的办法，那就是试验一下电路，根据你所用的元器件来调整较为理想的工作点。我的做法就是搭建一试验平台。     #p#分页标题#e#这是6P13P并管试验

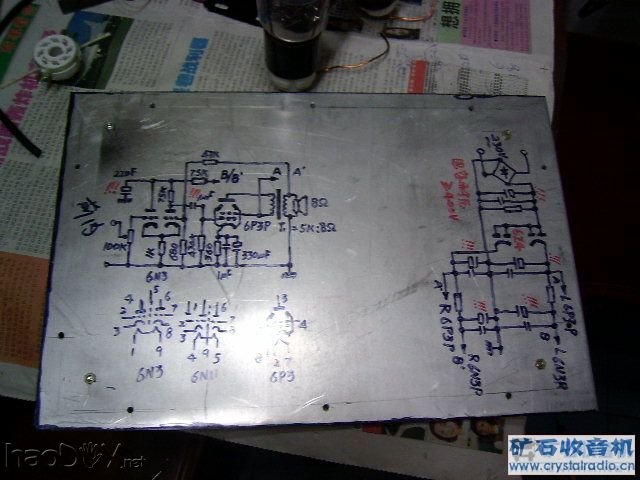

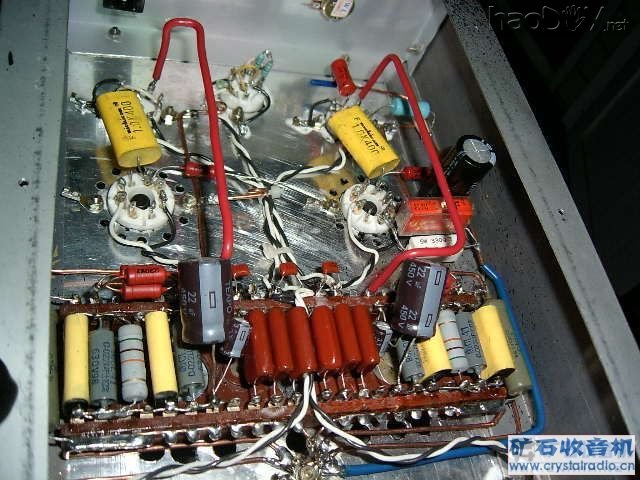

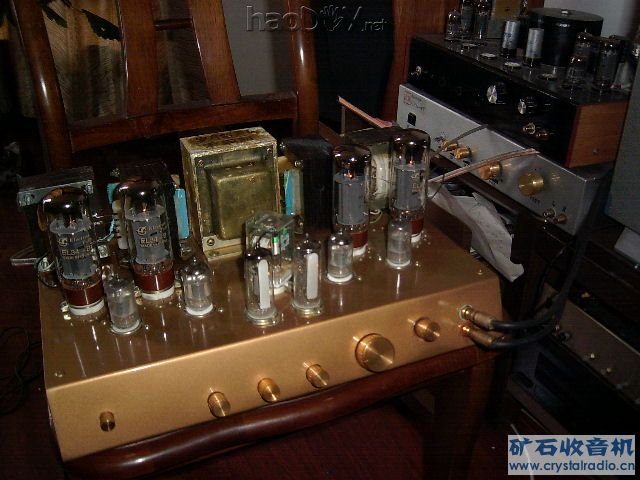

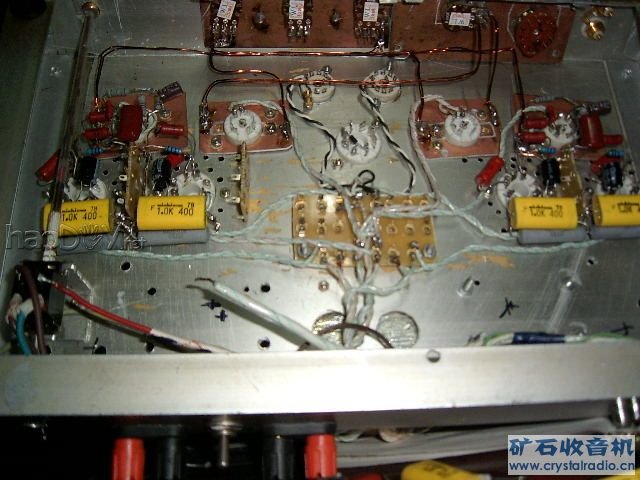

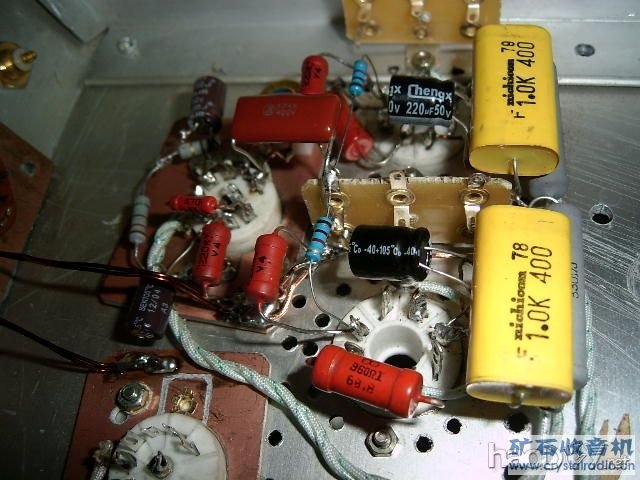

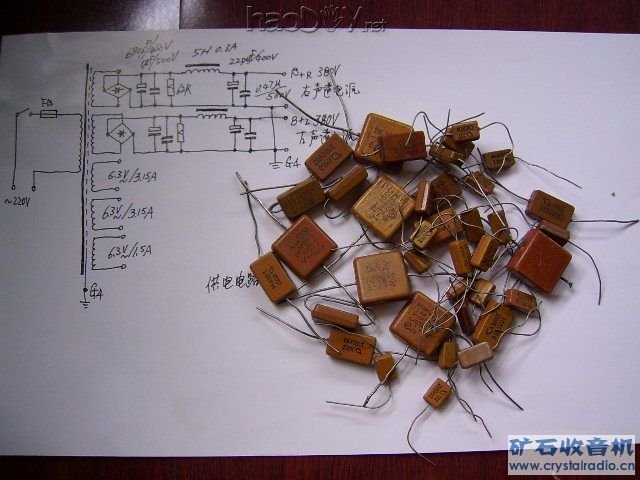

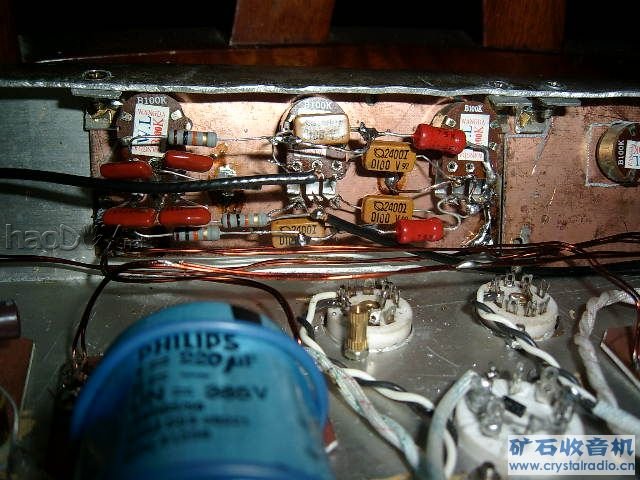

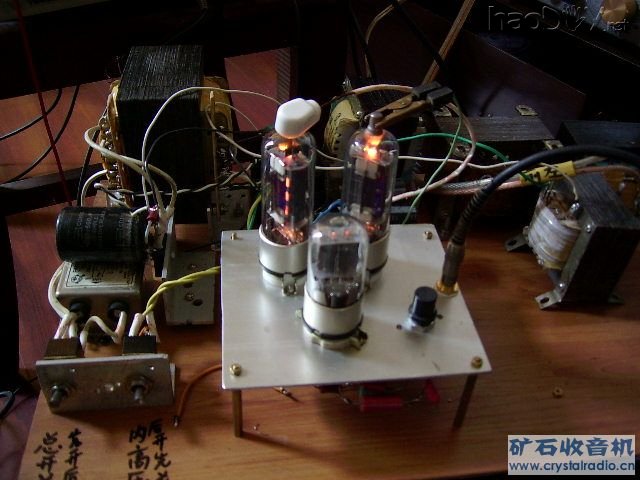

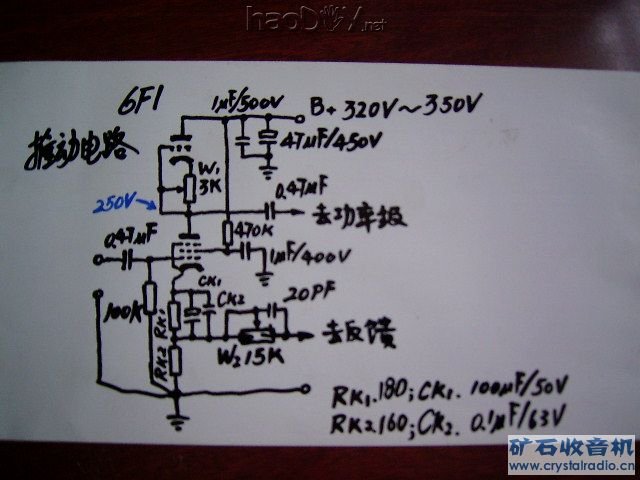

关于胆机是否需要装音调电路，这点胆友们争论也是较多的。有说不装是追求音乐的原滋原味，放大器对音乐忠实的原音再现。这句话并不错，但是我们用做音源的CD、TAPE、RADIO等是不是原音呢？很显然不是，全是在录音时经调音处理了的。录音师根据其个人的喜好对其所录信号进行修饰处理后再做成碟子、磁带等。其实你拿到的只是由录音师处理后制作成成品的东西了，那里还有什么原滋原味呢？不信吗？那你这样想，十个录音师录同一首音乐，同一乐队演奏用同型号的设备（假设设备在完全相同的理想状态下），这十个录音师录制出的效果我感肯定的讲，有十个版本。因此我个人认为胆机还是有装音调电路的必要，这样你可根据你个人对音色的需要进行适当的调整。 关于装制胆机我不同意装5瓦以下输出的，原因是基于对听音和性价比的考虑。试想一下一输出5瓦以下的机子，在听一些动态输出较大的节目时，对大动态音乐细节的表现就显得力不从心了。而这种机子的造价就同输出在5瓦以上到10瓦左右的机子有多大的差别呢？电源牛、输出牛、电感器的成本相差很小。如你选择6F1或6F2做推动，功率管再选择6P13P时其整机成本说不定比选择6N1推6P14P（EL84）还低些，因为买一只6P14P的钱能买至少十只以上的6P13P。而6P14P的机子虽说能输出3瓦，但比6P13P输出5瓦（单管单端）的听感就不如了。当然你只是用它来听一些轻音乐和人声就是另外一回事了。从高宝真的角度来讲，放大器也需要有一定的储备功率，以应付音乐在大动态输出时的需要。胆机在大动态时的失真虽然不象石机，但必要的储备还是应该的。因而我认为胆机应有不失真输出10～15瓦功率的能力。 这是我试过一款较好的推动电路，管子是6F1的，效果很好推动能力也强，足已应付大多数输出管。而用做推动的6F1价格却很便宜，买个6N3或6N11都能买N个6F1了。  六：阻容元件的选择 电阻和电容的选择也是需要重视的，电阻金属膜、碳膜均可。除标定外可选1/2W ~ 1W的。“大红炮”是一种70年代的产品，品质相当优良，可作首选，也可选用其它优质的RJ系列电阻。2W以上的可选线绕电阻或水泥电阻，现在有一种叫金属氧化膜的电阻功率较大其自身电感也较线绕电阻或水泥电阻小，作为胆管阴极电阻也是很好的，所有选用电阻误差尽量要小。 电容进口和国产的都行。10000pF以内的首选云母电容，也可用瓷片电容应选CCX系列的，但耐压要满足要求。0.01μF ~ 1 μF以内的首选CBB22/CBB66、CZJ10/CZJ22等。1μF ~ 20μF以内的首选CBB系列的电容，其它品种应选频率特性好，损耗小的。电解电容要选漏电小，损耗小且温度特性要好的，自身电感小且要有足够的耐压。所有电容误差都不要大了。   能不能使用拆机的阻容元件呢？可以。但应保证其这些阻容元件质量是稳定完好的。  （MPK电容、大红炮电阻） 日系七大电容厂商： Sanyo三洋，三洋的固态电容最有名气，在高端板卡上都有它的身影，价格也较贵。 Nichicon蓝宝石或者叫尼康；Rubycon红宝石，这个电容厂商也很不错，虽没有固态电容，不过它的MBZ和MCZ系列也非常出色。 KZG并不是电容厂商，而是NCC（Nippon Chemi-Con日本化工）的KZG系列。 Matsushita松下,松下被动元件部商标是Matsushita而不是panasonic；Nippon这个名称不对，全称是Nippon Chemi-Con简称NCC－日本化工，KZG就是这个厂商生产的一个电容系列。Fujitsu是二线厂家，不过它的固态电容非常有名气，军工级电容。 TEAPO是台湾厂商。但近来该厂电容在网上有爆浆的报道。 滤波电容总量在胆机中应用不会少于某个固定值，总量在680μF~1000μF是比较常见的。一般来讲，好的电容基本都是日系的，主要有： 电容名称 Nichion （日本化工）、 Rubycon （红宝石）、 Sanyo (三洋)、 Teapo （台湾）。 滤波效果（5分满分）： 4．5； 4．7 ；4．5； 4．3 。日本产电容效果要比台湾Teapo电容好些 七：安装调试 1）：接地采用“Y”型接地法，即一点接地法。电源地、信号地以及屏蔽地均分别布线，然后在一点接地。电源地和信号地用线要粗，特别是信号地用线直径应不低于2mm。也可用多股漆包线来做。还可采用把信号接地,在信号源头接地.可以把信号地与高压地独立,然后在汇总接地.高压接地,以滤波整流处的电容总汇入地。接地处理的优劣就决定了你的胆机的信噪比，千万不可马虎。  #p#分页标题#e#（兰线是信号地，裸铜线是是电源地、屏蔽地线，红色是B+高压，黑白线是灯丝接线。）  （使用多股漆包线联接的信号地线） 2）：焊接时要防止漏焊、错焊和假焊。以免造成损失或给调试带来不应有的麻烦。 3）：先焊灯丝电路，焊好后先插上管子并接通电源，检查灯丝电路有误，发现问题要分析原因并及时处理。 4）：焊制时应先从后级开始向前级焊（当然你也可以由前级焊起），焊完后应仔细检查有无错焊、漏焊、虚焊以及碰线等现相，发现问题及时处理。劣质的焊接材料容易导致电路自激，所以要千万要注意，不要图便宜而选了劣质的焊接材料。要用优质的焊接材料！ 5）：首先检查确认无误后，先不插管接通电源，观查有无打火冒烟等现相并测各点电压是不是在正常范围，如不正常要找出原因并加以处理。 6）：经以上几步骤正常后，这时就可以插上管子，接上假负载来调试了。   （这是在校音阶段的6F1推EL34并管单端,继电器是高压延时供电线路组成部分） 7）：调试完成后就可以接入音箱来继续调整负反馈了，这属于校音了。要仔细调整，一次是调不好的（特别是对于没有信号源和示波器的胆友），所以你不要着急，找一些你熟悉的音乐和人声来慢慢的仔细调整。根据听音的结果来调推动级的工作点和反馈量，是根据自己的喜好来调整的。以前试6F1推动电路为例，调整“W1”可改变6F1的工作壮态，调整“W2”可改变电路的负反馈量，调整它们对音质和音色有影响。这是最后的调整了，一切调完后便大功告成， 完成后你自己心怡胆机就成功了，这时你还有一件事要做就是把你胆机的线路画在机箱的底板上，以备以后的检修。  （这是画在底板上的电路图） 将机器装好后，泡上一杯清茶。这时不要忘记打扫一下现场，一般装调机现场是很乱的（这时将胆机电源接通）。收拾不好现场你听音的心情和效果不会好的（你家人会在你耳边絮叨不完  ）。 （杂乱不堪的装调现场，就象垃圾岗一样） 这些要容忍，因你在完成你的这些爱好时你的家人对你尽了很大的支持，现场打扫完成后再座下来慢慢欣赏音乐吧 (责任编辑：admin) |
