807三极玩法和EL156电子管胆机功放的制作过程~分享~交流(6)

时间:2013-04-19 17:13来源:www.crystalradio.cn 作者:江门李安 点击:
原设计时~电源牛(0-320-380-400V)和输出牛(7K)也是为用帘栅极输入玩法而定的~无奈我先前布之电路推动电压和驱动信号不足而失败~由此进入一条迷惘不归路~只可旧地重游~再玩回大众化的标准玩法~~大功率的胆管对帘
807三极玩法和EL156电子管胆机功放的制作过程~分享~交流
原设计时~电源牛(0-320-380-400V)和输出牛(7K)也是为用帘栅极输入玩法而定的~无奈我先前布之电路推动电压和驱动信号不足而失败~由此进入一条迷惘不归路~只可旧地重游~再玩回大众化的标准玩法~~大功率的胆管对帘栅极要求比较高~这是一个难题之一(我常用是独立电源供电的~也因这电源牛没有这组的独立输出电压)~一般用阻容方式压降供电的话~大动态时失真是比较明显的~难题之二~就是输出牛7K~如果用低电压工作的话~效果方面可能大打折扣了……
在失败的面前~~也应该要大胆去尝试才会有收获的~~在屏压380V工作状态时~首先在帘栅极供电下功夫吧~~处理经过:三极~超三极~电阻分压超线性~用二极稳压等等~也不能如愿~最后还是采用了电视稳压电源(230-280V)和标准接法阻容方式250V~最后选择了后者~~输出牛也曾用上:3.5K~4K~7K作比较~~经多方调试后~~效果也比较满意~在试听了一个晚上后~总是觉得有些不对劲~~就是大动态和乐器频多时~总是有些力不从心了~~
既然如此~~此电源牛和输出也是为帘栅极输入而设的~~正所谓不到黄河心不死……推倒从来吧~功夫不负有心人的~哈~~哈~~此机到昨晚已经全部安装和调试完毕~效果方面也不俗807三极玩法和EL156电子管胆机功放的制作过程~分享~交流 ~~因今天晚了~图片还有拍下和部份资料不全~~明天继续同大家分享~FU-7帘栅极输入三极管玩法~~多谢~807三极玩法和EL156电子管胆机功放的制作过程~分享~交流

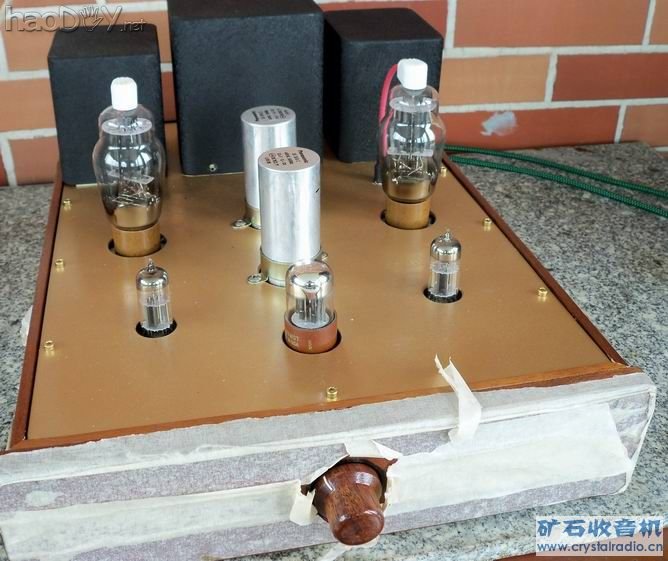

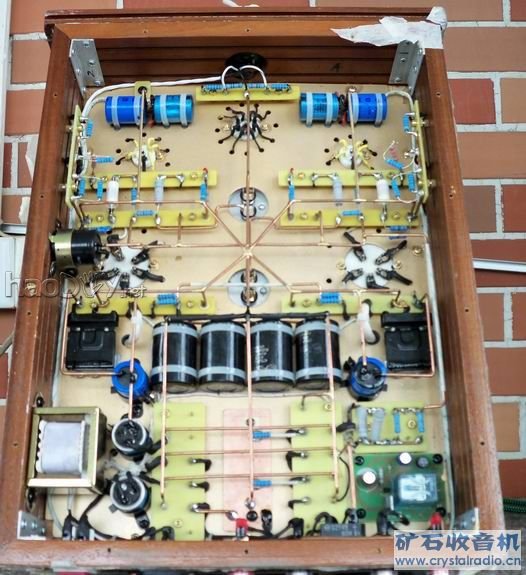

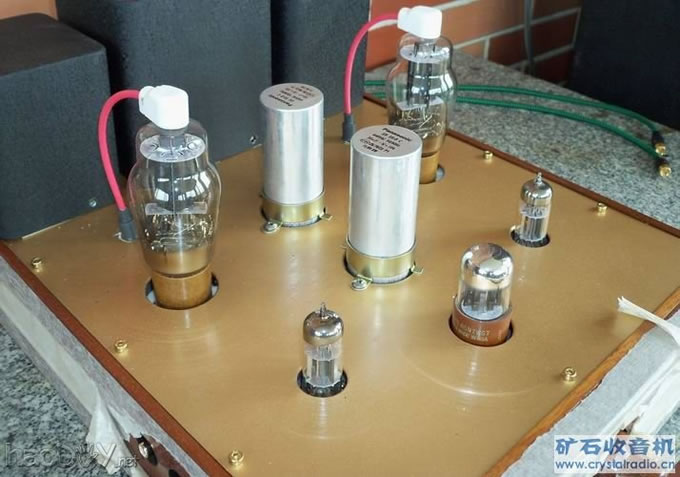

现先上的807在拆机从做之前几幅失败图片~~




807三极玩法和EL156电子管胆机功放的制作过程~分享~交流






807三极玩法和EL156电子管胆机功放的制作过程~分享~交流






807三极玩法和EL156电子管胆机功放的制作过程~分享~交流


现首先奉上FU-7帘栅极输入三极玩法~原作者TRS黄老师的原理电路图和小弟实操个人风格修改的电路图给大家参考一下……807三极玩法和EL156电子管胆机功放的制作过程~分享~交流
