807三极玩法和EL156电子管胆机功放的制作过程~分享~交流(3)

时间:2013-04-19 17:13来源:www.crystalradio.cn 作者:江门李安 点击:
102_0379.jpg (73.89 KB, 下载次数: 12) 因807主角还在调试之中~~中间插播一段今天刚完成任务的~也是本贴的小小角色~EL156胆机的制作~~分享 以下是本机所使用的全部牛类和所用的胆管 牛类: 电源牛:1)0--350V--37



807三极玩法和EL156电子管胆机功放的制作过程~分享~交流






807三极玩法和EL156电子管胆机功放的制作过程~分享~交流


因807主角还在调试之中~~中间插播一段今天刚完成任务的~也是本贴的小小角色~EL156胆机的制作~~分享……807三极玩法和EL156电子管胆机功放的制作过程~分享~交流

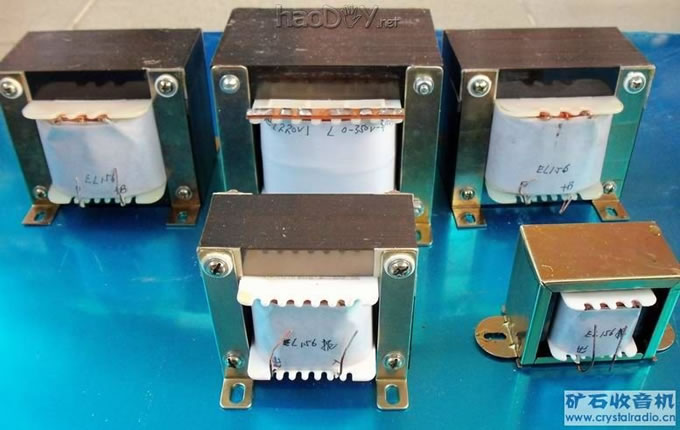

以下是本机所使用的全部牛类和所用的胆管……
牛类:
电源牛:1)0--350V--370V本机使用350VAC
2)两组6.3V前后胆管灯丝之用
3)190V第二栅压独立使用
4)12V高压延时电路供电
2:输出牛:3.5K:8欧  96*50
3:第二栅扼流圈:10H60MA
4:主电扼流圈:8H250MA

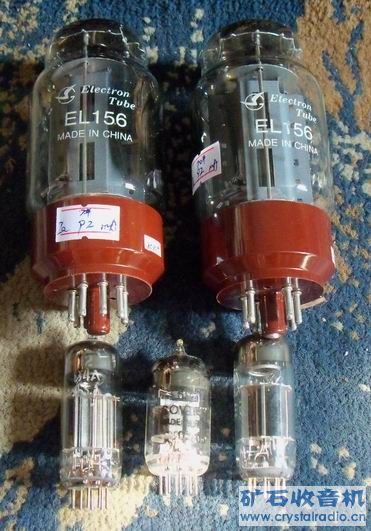

5:电子管类:俄罗斯6922   GE12B4A   曙光EL156




807三极玩法和EL156电子管胆机功放的制作过程~分享~交流






807三极玩法和EL156电子管胆机功放的制作过程~分享~交流

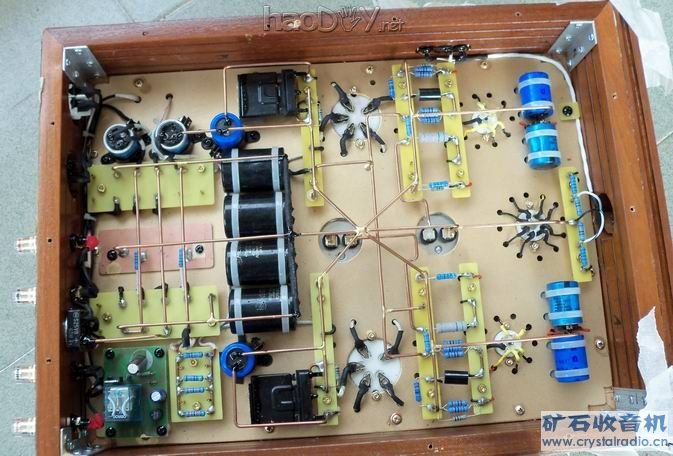

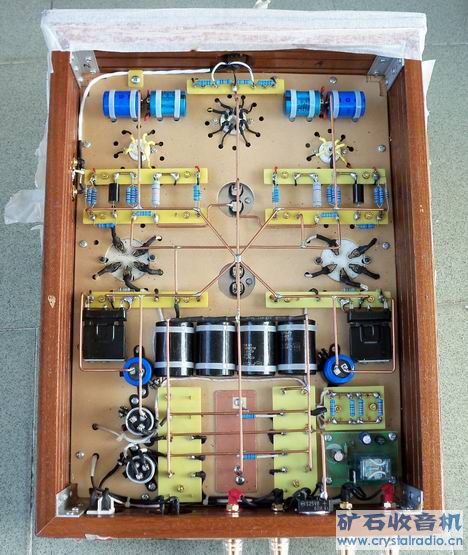

以下是EL156胆机初步布局和调试完毕后的部份图片 (责任编辑:admin)
