5·1期间做的6n8p+807电子管单端胆机_haoDIY_音响电子电脑科技DIY小制作发明

自我感觉声音不错

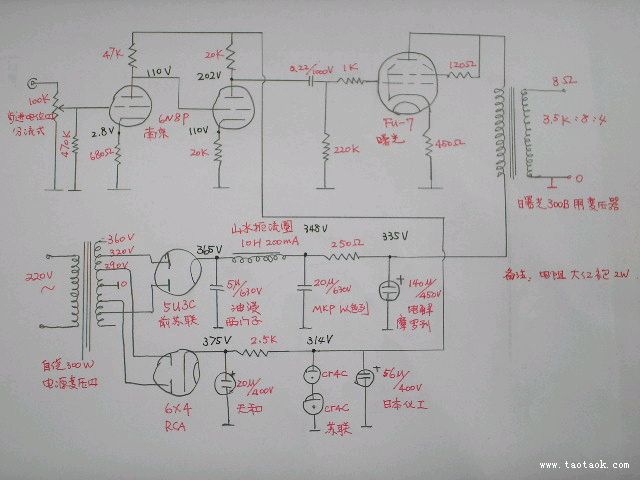

图在这，自己瞎画的，请各位指正。

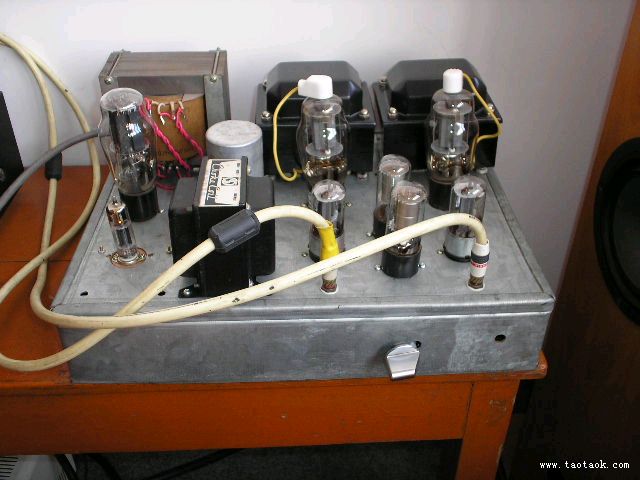

换成纸质电容器，6N8P我现在用的是南京6H8C啊，附上我的材料图。
待电路试验稳定后，计划：807换成大盾，6H8C换成苏联6H8C，大红炮电阻换成DALE的，机内连线换成多股镀银线，现在的我已很满意，不知道换了以后效果是否也是同步上升的？

听段时间后觉得好就把线路定下来，不好就拆了从头再来，反正零件还有用。嘿嘿，享受DIY的乐趣。
苦轩兄谈不上指导，互相学习，807是我最喜欢的管子，便宜靓声，还有就是我其他的器材普通，都是二手的，CD是SONY501和建五8010，音箱是TANNY DC1000和自己做的南京箱，线材也是普通的（甚至用上前段时间时髦的JVC线），内心觉得没必要上**胆，不能瘦马配个金鞍吧，效果肯定不会好，适合我的才是最好的，等将来有机会升级音箱和音源，说不定会做***B，我一直准备着。

仔细测下，第一级屏极电压109V,第二级阴极电压112V.第一级屏极与第二级栅级间应有个1K电阻，不想用电容偶合，工作点不大对，调整中。
谢谢suxin和NEWCOMER两位老兄，当时取的电阻值为1.5K，后没有这个电阻，才用替代品的，退偶电容前确实有电阻的，参考原图时简化掉了，看来没吃透原图的精神，帖张图供大家参考参考。

(责任编辑：admin)
