12au7+el84+211电子管功放单端胆机后级功率放大器制作(3)

时间:2013-02-12 10:51来源:未知 作者:ecc32 点击:
完成了部分接线内视图 完成了部分接线的电源部分 完成了部分接线内视图 B+、负压整流部分先在一小板上焊完 电压放大、推动级的滤波、退耦电容装焊 电源部分装焊完工 仅剩电压放大、推动级阻容元件未装内视图1 仅剩

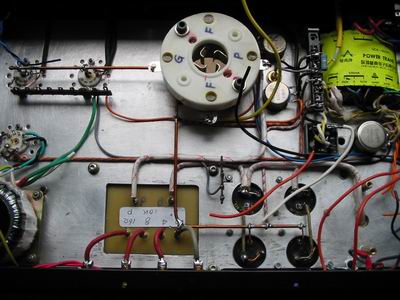

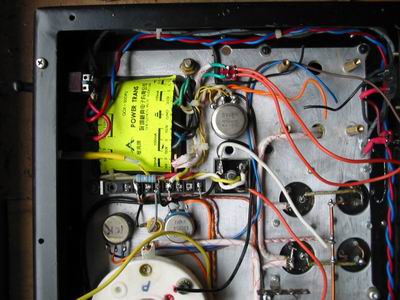

完成了部分接线内视图



12au7+el84+211电子管功放单端胆机后级功率放大器制作

完成了部分接线的电源部分



12au7+el84+211电子管功放单端胆机后级功率放大器制作



12au7+el84+211电子管功放单端胆机后级功率放大器制作

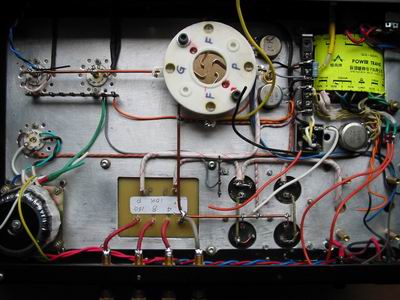

完成了部分接线内视图



12au7+el84+211电子管功放单端胆机后级功率放大器制作

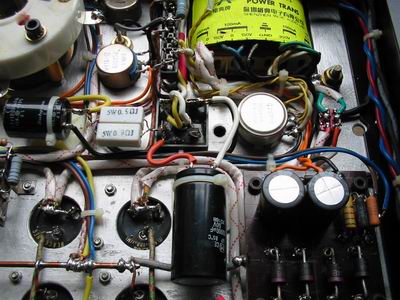

B+、负压整流部分先在一小板上焊完



12au7+el84+211电子管功放单端胆机后级功率放大器制作

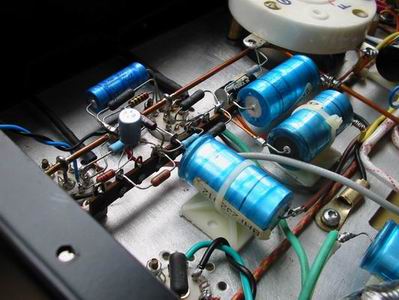

电压放大、推动级的滤波、退耦电容装焊



12au7+el84+211电子管功放单端胆机后级功率放大器制作

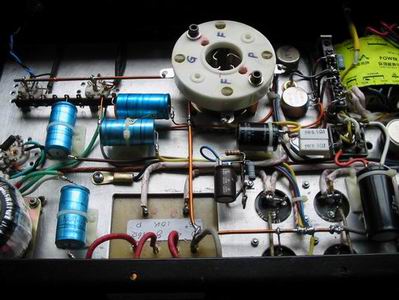

电源部分装焊完工



12au7+el84+211电子管功放单端胆机后级功率放大器制作

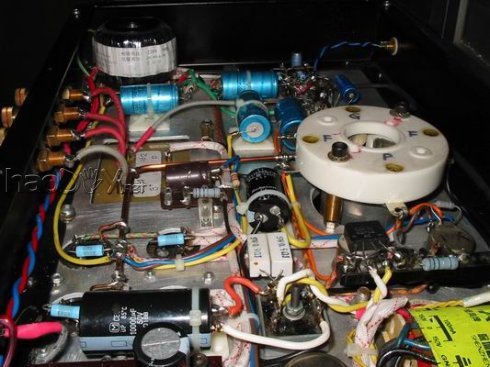

仅剩电压放大、推动级阻容元件未装内视图1



12au7+el84+211电子管功放单端胆机后级功率放大器制作

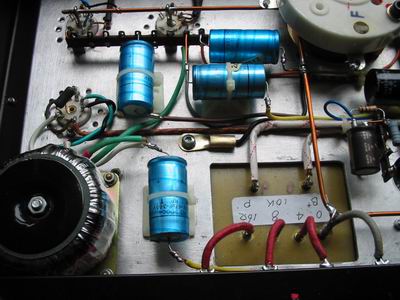

仅剩电压放大、推动级阻容元件未装内视图2



12au7+el84+211电子管功放单端胆机后级功率放大器制作

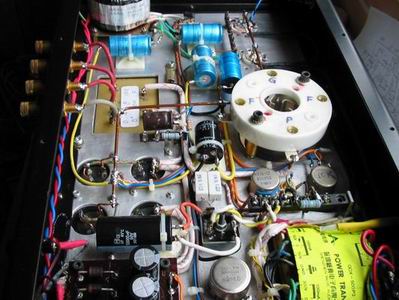

电压放大、推动级阻容元件装焊完工



12au7+el84+211电子管功放单端胆机后级功率放大器制作

完工后的内视图





6.调整测试

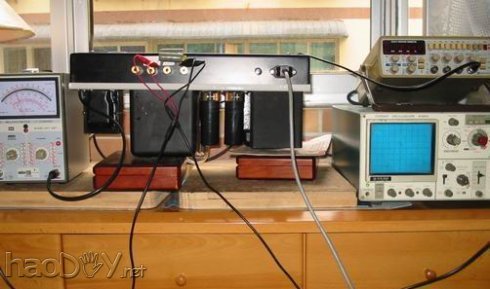

初步测试



12au7+el84+211电子管功放单端胆机后级功率放大器制作

211单端放大器测试



机器焊后先通电检测各工作点,电压电流(实测值已标在线路图上),无异常后做了初步测试,测试用仪器为(接10Ω/50W电阻做假负载)。

信号发生器:SAMPOFG1617示波器:KIKUSUICOS5041

毫伏计:GWGVT-427万用表:FLUKE15B数字式、MF14指针式。

有关测试项目及指标如下:

(1)幅频特性:40Hz-20KHz平直,20Hz:-0.5dB,20-50KHz+0.5dB,60KHz后陡降(频响曲线因加入大环路负反馈缘故较平直).

(2)残留噪声电平:0.6mV

(3)输入灵敏度:-4dB

(4)额定输出功率:12.0W

(5)最大不失真输出功率:14W



7.土炮211VS大极典MP-211A



先声明一下这个标题绝无对曾德均先生有什么不敬。这台土炮211用的是大极典现成的电源输出变压器,滤波电容和211管。旗鼓相当我想是最起码的要求。折腾了半天,也终究会有比试的这一天。

试音器材:CEC5100ZCD机/和田茂前级放大器/211后级放大器/博良“沧海龙吟”音箱

软件:以真实乐器、人声为主的各种类型交响乐、协奏/独奏、JAZZ、独唱/合唱……



为了公平客观,邀请了附近的发烧友(当然也包括我的那位好友)对两个机器做了主观音质评价,结果如下:
(1)大极典MP-211A主观音质评价1

质感或真实感★★★★☆  (责任编辑:admin)
