12au7+el84+211电子管功放单端胆机后级功率放大器制作(2)

时间:2013-02-12 10:51来源:未知 作者:ecc32 点击:
, 而借鉴其模式手头适用的管子(如用 12BH7 、 E182CC 做推动)较少 , 但今后试一下还是必要的。 最后,我根据自己的听音取向 , 手头元件、管子、电源变压器次级电压情况初步决定首发阵容为 :1/2 12AU7+EL84(T)+211
,而借鉴其模式手头适用的管子(如用12BH7E182CC做推动)较少,但今后试一下还是必要的。
最后,我根据自己的听音取向,手头元件、管子、电源变压器次级电压情况初步决定”首发阵容”为:1/2 12AU7+EL84(T)+211的线路。


3.机壳及布局

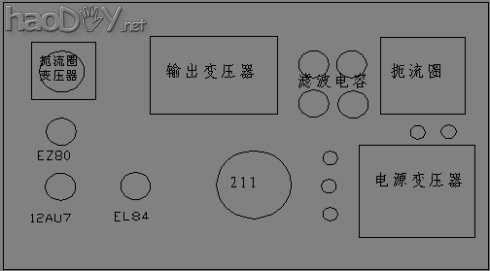

机壳是DIY发烧友头痛的问题,这次装机用自行设计,朋友代为加工成”标准机壳”(开好电源入、保险管座和开关、指示灯孔),然后再自己开其它孔的仿“玲兰堂”机壳.整机布局如下(一个声道):


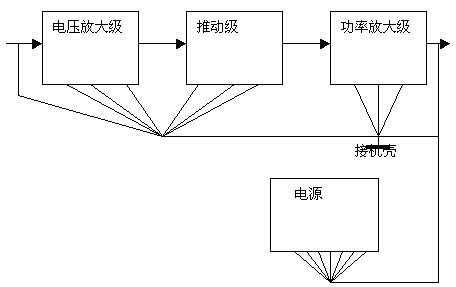

12au7+el84+211电子管功放单端胆机后级功率放大器制作



12au7+el84+211电子管功放单端胆机后级功率放大器制作





4.元器件



这次用的元器件没做过多的讲究,因为装机的步骤是想先做好一个声道,与另一MP-211A声道比较,争取达到或超越它的声音后再做另一声道。如果采用价格较高的补品元件则显得有些不够公平。



表:211单端功率放大器元器件清单(一个声道)



电源变压器B1GOX500P31大极典            输出变压器B2GOX50A-101大极典

灯丝变压器B3220V/6.3V1祟达环变         扼流圈L15H/300mA1定州左增军

扼流圈L220H/80mA1国产军用              电压放大管V112AU71若干仅用1/2

推动管V2EL841若干三极接法              整流管V3EZ801若干

功率管V4211/VT-4C1曙光/GE              整流管T1-4RU4B4

整流管T5-825A/100V1                    整流管T9-12KBP061

整流管T13-141N40072                    电阻1W,2W,3WDALE

5.1K5W2金属膜五色环                    耦合电容0.1μ/630V1SOLEN

耦合电容0.47μ630V1SOLEN               灯丝滤波电容10000μ/50V,10000μ/16V1/1M/Rubycon

B+滤波电容100μ/500V4ELNACerafine      其余电解电容PHILIPS机内线机内电源线西电布皮单支线

机内信号线Kimber8TC线芯其它塑胶铜芯线  电源开关KN5-51RCA插座1台湾



5.焊机



采用搭棚焊接方法,具体步骤详见照片。



12au7+el84+211电子管功放单端胆机后级功率放大器制作

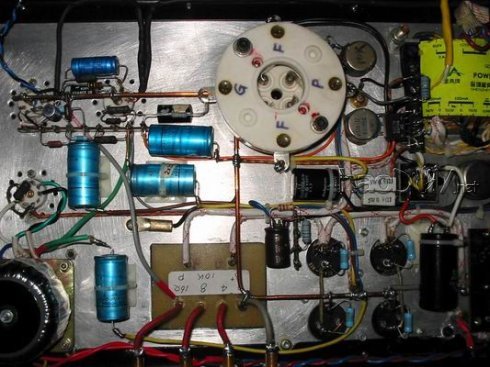

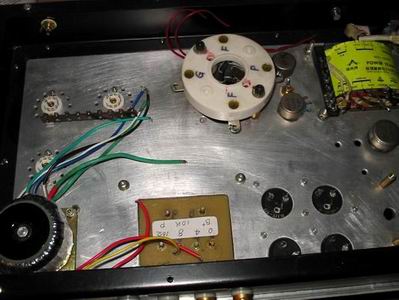

主要元件安装后的内部



12au7+el84+211电子管功放单端胆机后级功率放大器制作

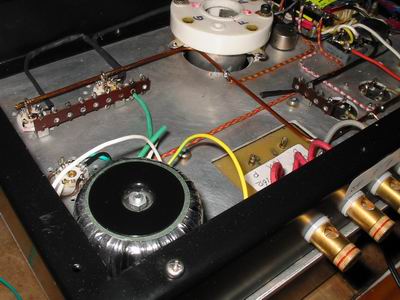

完成了地线、灯丝线及部分接线



12au7+el84+211电子管功放单端胆机后级功率放大器制作

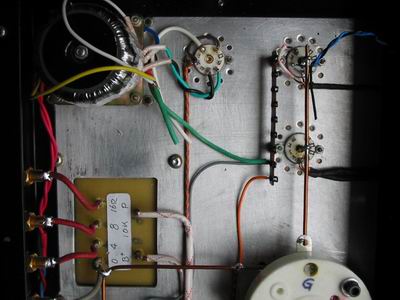

电压、推动部分局部接线



12au7+el84+211电子管功放单端胆机后级功率放大器制作 (责任编辑:admin)
