300B电子管胆机制作直播(3)

时间:2013-01-25 22:54来源:www.tubebbs.com 作者:400B 点击:

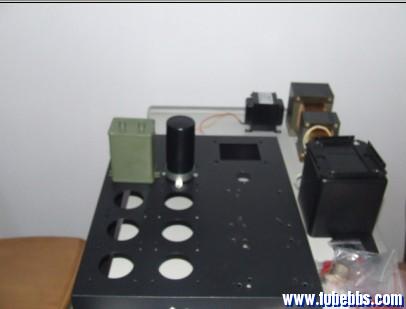

扼流圈本来打算自绕,但是工作忙,加上自己手上没有合适的线径的铜线,而且买一点人家也不卖,多买暂时用不完又不知道何时在用,经过计算成本,发现自己绕一个,成本比买一个现成的也不省钱,于是直接买了一个成品


扼流圈本来打算自绕,但是工作忙,加上自己手上没有合适的线径的铜线,而且买一点人家也不卖,多买暂时用不完又不知道何时在用,经过计算成本,发现自己绕一个,成本比买一个现成的也不省钱,于是直接买了一个成品,拉的成品扼流圈,主要看重他的外观做的比较漂亮,直接在机箱上打上四个孔,在打一个穿线孔,就可以了,免去一只罩子,所以偷懒了一下。


第二级滤波电容,我选择了,日本化工的专用焊机的快速充放电电容,475V 225UF,这个电容充放电比普通电容快很多,因为自己吃饭的行当就是卖电容,所以顺手摸了一个回来,自己用,这个电容老板控制的很紧,因为比较贵,不过没有实验过是否好用,先试用一下,如果好用就用,不好用就换成普通的电解电容,

300B电子管胆机制作直播

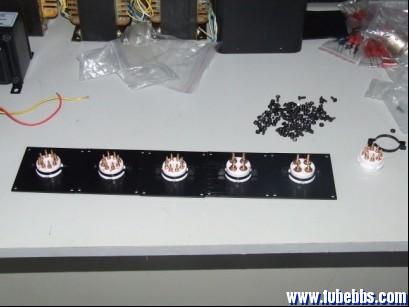

这几天完成的进度,首先把管座装到转接板上,

300B电子管胆机制作直播

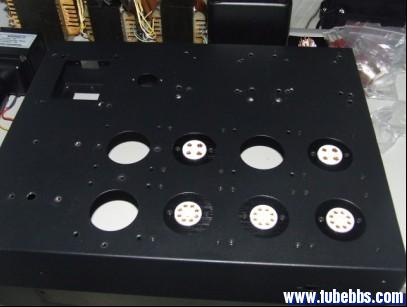

在把转接板再装到机箱上,

300B电子管胆机制作直播

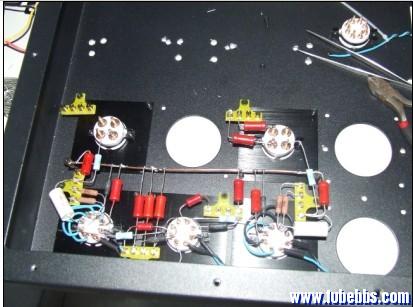

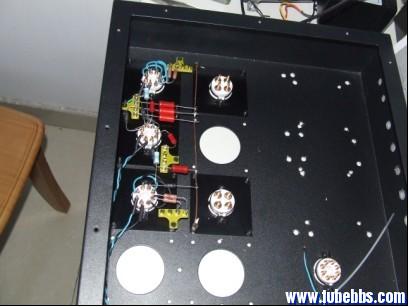

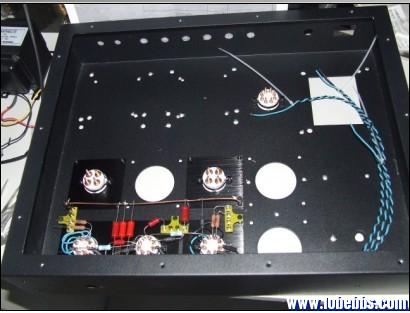

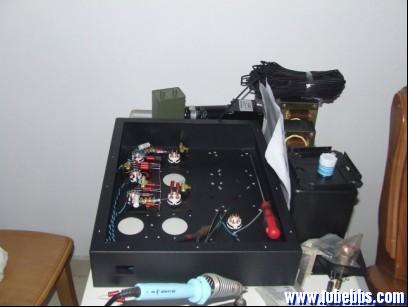

今天完成的焊接进度:

300B电子管胆机制作直播

300B电子管胆机制作直播

300B电子管胆机制作直播

300B电子管胆机制作直播

300B电子管胆机制作直播

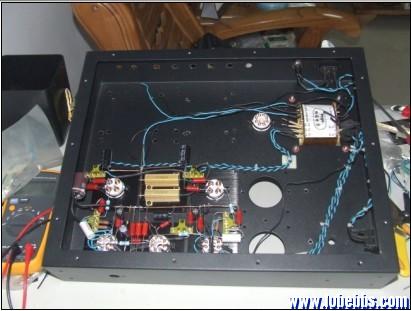

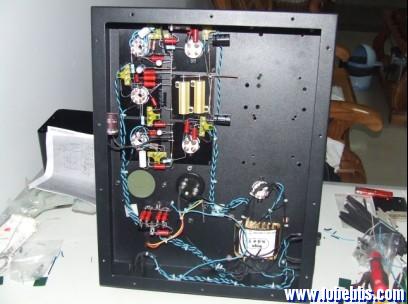

这两天焊接的结果



300B电子管胆机制作直播



300B电子管胆机制作直播



来张大点的
